Коаксіальний кабель надійна основа для якісного телевізійного та інтернет сигналу

Чи знайома вам ситуація, коли зображення на екрані телевізора розсипається на пікселі, або швидкість інтернету не відповідає заявленій, хоча тариф нібито дозволяє більше? Дуже часто причина криється не в складному мережевому обладнанні чи налаштуваннях провайдера, а у... звичайному кабелі. Точніше, в неякісному кабелі або неправильному його монтажі. Цей невидимий герой наших домашніх і професійних мереж – коаксіальний кабель – відіграє критично важливу роль у передачі високочастотних сигналів, від телевізійного ефіру та супутникового ТБ до кабельного інтернету та систем відеоспостереження. За роки роботи з різноманітними кабельними системами я неодноразово переконувався: ігнорування якості кабельної продукції є однією з найдорожчих помилок, яка призводить до постійних проблем з сигналом. Давайте розберемося, що робить якісний коаксіальний кабель таким важливим і на що варто звернути увагу при його виборі та використанні.

Коаксіальний кабель як це працює і чому він важливий

Принцип роботи коаксіального кабелю геніальний у своїй простоті та ефективності. Його конструкція спеціально розроблена для мінімізації втрат сигналу та захисту від зовнішніх електромагнітних завад, що особливо актуально для високочастотних сигналів.

Типовий коаксіальний кабель складається з чотирьох основних елементів:

1. Центральний провідник: Це жила (зазвичай мідна або сталева обміднена), по якій передається сам інформаційний сигнал. Якість матеріалу та однорідність провідника безпосередньо впливають на загасання сигналу.
2. Діелектрик: Шар ізоляційного матеріалу (спінений або суцільний поліетилен, фторопласт), що оточує центральний провідник і утримує його точно по центру кабелю. Діелектрик визначає хвильовий опір кабелю (найчастіше 50 або 75 Ом) та впливає на швидкість поширення сигналу.
3. Зовнішній провідник (екран): Це критично важливий елемент, який виконує дві функції: слугує зворотним шляхом для сигналу і, що не менш важливо, екранує центральний провідник від зовнішніх електромагнітних перешкод та запобігає випромінюванню сигналу назовні. Екран може складатися з тонкої алюмінієвої фольги, оплітки з мідних або алюмінієвих дротів, або їх комбінації (подвійне, потрійне чи навіть четверне екранування).
4. Оболонка: Зовнішній захисний шар (зазвичай з ПВХ або поліетилену), який захищає внутрішні елементи кабелю від механічних пошкоджень, вологи, ультрафіолетового випромінювання (для зовнішніх кабелів) та інших чинників довкілля.

Саме така багатошарова структура дозволяє коаксіальному кабелю ефективно передавати високочастотні сигнали на значні відстані з мінімальними втратами та високою стійкістю до перешкод. Це робить його незамінним для антенних кабелів, кабелів для систем відеоспостереження та, звісно, для кабелів для телевізора та інтернету.

Вибір коаксіального кабелю ключові параметри

Правильний вибір коаксіального кабелю – це половина успіху для забезпечення якісного сигналу. На ринку представлено безліч типів та виробників, і легко загубитися в цьому різноманітті. Мій досвід підказує, що ключовими факторами при виборі є наступні характеристики коаксіального кабелю:

• Хвильовий опір (імпеданс): Найпоширеніші значення – 75 Ом та 50 Ом. 75-омні кабелі використовуються переважно для передачі відеосигналів та даних в системах кабельного телебачення (CATV), супутникового ТБ та деяких типах відеоспостереження. 50-омні кабелі застосовуються в радіочастотних системах, комп'ютерних мережах (старі стандарти Ethernet), Wi-Fi антенах, радіозв'язку. Важливо завжди використовувати кабелі з відповідним імпедансом для конкретного обладнання.
• Загасання сигналу (Attenuation): Цей параметр вказує, наскільки слабшає сигнал при проходженні через кабель певної довжини (зазвичай вимірюється в дБ на 100 метрів) на певній частоті. Чим нижче значення загасання, тим краще кабель зберігає сигнал. Загасання зростає зі збільшенням частоти сигналу та довжини кабелю. Якісні кабелі мають нижче загасання, особливо на високих частотах.
• Ефективність екранування (Shielding Effectiveness): Параметр, що характеризує здатність екрана захищати сигнал від зовнішніх перешкод та запобігати випромінюванню. Вимірюється в дБ. Чим вище значення, тим краще захист. Для сучасних цифрових сигналів (HDTV, DOCSIS 3.1/4.0) та в умовах високого рівня електромагнітних завад (наприклад, поблизу мобільних вишок, промислового обладнання) потрібен кабель з високою ефективністю екранування (часто з подвійним або потрійним екраном).
• Матеріал центрального провідника: Мідь (Cu) має кращу електропровідність і нижче загасання порівняно зі сталлю, плакованою міддю (CCS - Copper-Clad Steel). CCS кабелі дешевші, але мають вище загасання, особливо на високих частотах. Для коротких з'єднань в умовах відсутності високих вимог до сигналу CCS може бути прийнятним, але для довгих трас або критично важливих застосувань завжди варто обирати коаксіальний кабель з мідним провідником.
• Якість діелектрика: Спінений діелектрик (Foamed PE) забезпечує менше загасання порівняно зі суцільним (Solid PE) завдяки нижчій діелектричній проникності. Це особливо важливо для довгих трас.
• Тип та якість оболонки: Для внутрішньої прокладки підійде стандартний ПВХ. Для зовнішньої – потрібен кабель зі спеціальною, стійкою до УФ-випромінювання, перепадів температур та вологи оболонкою. Існують також кабелі з оболонкою LSZH (Low Smoke Zero Halogen), що використовуються в місцях з підвищеними вимогами до пожежної безпеки.

Характеристики коаксіального кабелю які мають значення

Детальніше зупинимося на деяких важливих характеристиках коаксіального кабелю, які часто впливають на кінцевий результат:

• Коефіцієнт вкорочення (Velocity Factor): Показує, наскільки швидкість поширення сигналу в кабелі менша за швидкість світла у вакуумі. Важливий при розрахунку довжини кабельних відрізків для деяких специфічних застосувань, але для більшості побутових завдань не є критичним.
• Погонна ємність та індуктивність: Ці параметри разом з опором визначають хвильовий опір та загасання кабелю. Якісні кабелі мають стабільні та контрольовані значення цих параметрів по всій довжині.
• Стійкість до механічних впливів: Міцність на розрив, стійкість до згинання. Важливо при прокладанні кабелю в складних умовах.
• Температурний діапазон експлуатації: Особливо важливо для зовнішніх кабелів.

Для наочності, наведемо порівняльну таблицю характеристик деяких поширених типів коаксіальних кабелів. Зверніть увагу, що конкретні значення можуть незначно відрізнятися залежно від виробника та партії.

Обираючи коаксіальний кабель, завжди дивіться на маркування виробника. На ньому має бути вказано тип кабелю (наприклад, RG-6, RG-11), хвильовий опір, матеріал провідника та екранування, тип оболонки. Надійні виробники надають детальні специфікації із графіками загасання на різних частотах.

Кабель Cavel італійська якість для ваших мереж

Говорячи про якісні коаксіальні кабелі, неможливо не згадати продукцію італійської компанії Cavel. Це виробник з багаторічним досвідом, який спеціалізується саме на коаксіальних кабелях для телекомунікацій. Їхні кабелі заслужено вважаються одними з найкращих на ринку завдяки стабільно високій якості та відмінним технічним характеристикам.

Компанія Cavel приділяє особливу увагу кожному етапу виробництва, від вибору сировини до контролю готової продукції. Це дозволяє їм випускати кабелі з дуже низьким рівнем загасання сигналу, високою ефективністю екранування та тривалим терміном служби. Вони пропонують широкий асортимент кабелів для різних застосувань: від стандартних рішень для домашнього ТБ до спеціалізованих кабелів для професійних мереж, супутникових систем та передачі даних.

Переваги кабелю Cavel чому варто обирати саме його

З мого досвіду, використання кабелю Cavel дає відчутні переваги:

• Низьке загасання: Це означає, що сигнал досягає приймача з мінімальними втратами, що особливо важливо для довгих кабельних трас та для прийому слабких сигналів (наприклад, від віддалених телевеж або супутників).
• Висока ефективність екранування: Кабелі Cavel ефективно захищають сигнал від перешкод, що надходять від мобільних телефонів, Wi-Fi роутерів, побутової техніки та інших джерел електромагнітного випромінювання. Це забезпечує стабільне та чисте зображення та надійний інтернет.
• Довговічність: Використання якісних матеріалів та сучасних технологій виробництва робить кабелі Cavel стійкими до впливу часу, перепадів температур та інших несприятливих факторів. Це означає, що одного разу правильно змонтована кабельна мережа прослужить багато років без необхідності ремонту чи заміни кабелю.
• Стабільність параметрів: Всі параметри кабелю (хвильовий опір, загасання, ефективність екранування) стабільні по всій довжині, що гарантує передбачувану якість сигналу.

Кабель Cavel H125 популярний вибір для супутникового та ефірного ТБ

Однією з найпопулярніших серій кабелів від Cavel є серія H, зокрема кабель Cavel H125. Цей кабель типу RG-6 відрізняється відмінним співвідношенням ціни та якості, що робить його оптимальним вибором для більшості завдань, пов'язаних з підключенням супутникових антен, ефірних антен, розподілом сигналу кабельного ТБ в межах квартири чи будинку.

Кабель Cavel H125 має спінений діелектрик, що забезпечує низьке загасання, та ефективне екранування (зазвичай комбіноване: фольга + оплітка), що добре захищає від перешкод. Його зовнішня оболонка стійка до погодних умов (існують варіанти для внутрішньої та зовнішньої прокладки). Використання такого кабелю гарантує якісну передачу як аналогових, так і цифрових сигналів високої чіткості (HDTV). З моєї практики, саме кабель Cavel H125 часто рекомендую для побутових та напівпрофесійних інсталяцій як надійне та перевірене рішення.

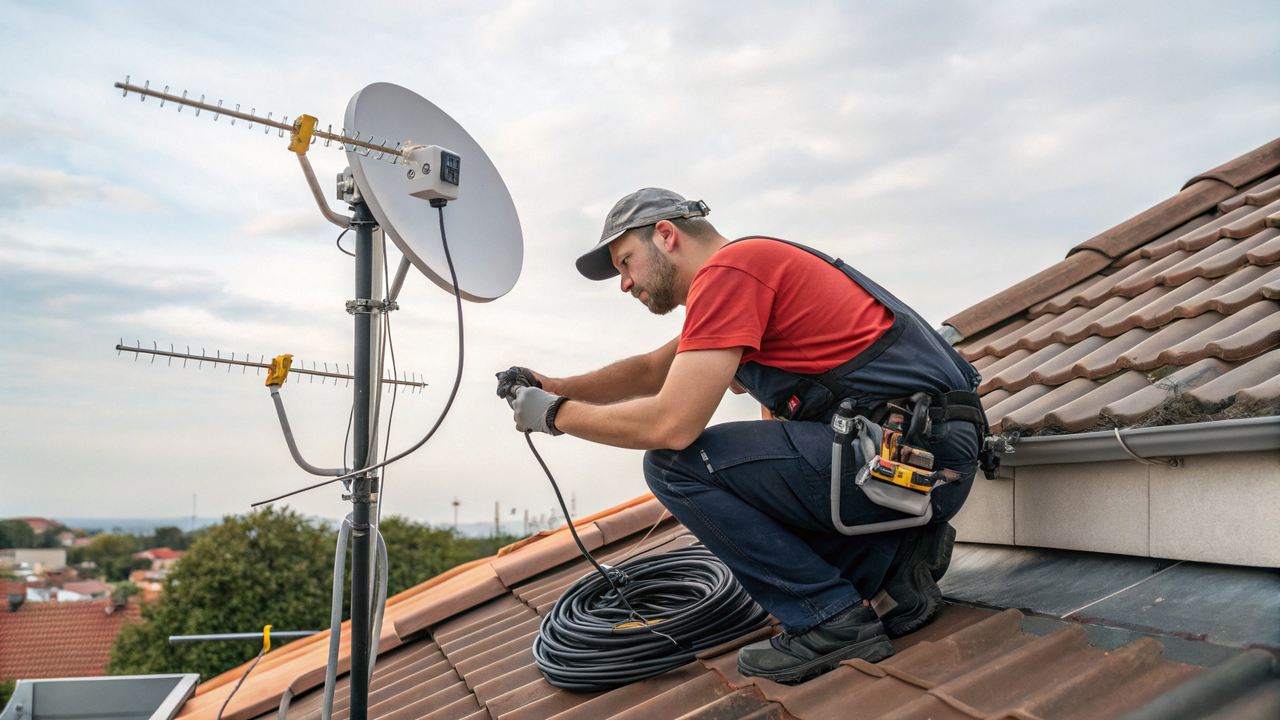

Антенний кабель правильний монтаж запорука успіху

Навіть найякісніший антенний кабель може стати причиною проблем із сигналом, якщо його неправильно змонтувати. З мого 20-річного досвіду, левова частка несправностей кабельних мереж пов'язана саме з помилками монтажу.

Основні правила правильного монтажу антенного кабелю:

• Використання якісних конекторів: Конектори (F-типу, BNC, N-типу тощо) мають відповідати типу кабелю (діаметру та конструкції) та бути високої якості. Я віддаю перевагу компресійним конекторам, які забезпечують надійне та герметичне з'єднання, стійке до корозії та механічних впливів.
• Правильна зачистка кабелю: Важливо правильно зачистити кабель, не пошкодивши центральний провідник, діелектрик та екран. Надто довгий або короткий центральний провідник, пошкоджений екран – все це призводить до погіршення сигналу та появи перешкод.
• Уникнення гострих згинів та перекручувань: Антенний кабель має обмежений радіус згину. Перевищення цього радіусу може пошкодити внутрішню структуру кабелю, змінити його хвильовий опір та збільшити загасання. Перекручування також негативно впливає на характеристики коаксіального кабелю.
• Надійне закріплення: Кабель має бути надійно закріплений по всій довжині, щоб уникнути провисання, розтягування чи пошкодження.
• Герметизація з'єднань: Особливо це стосується зовнішніх з'єднань (наприклад, на даху біля антени або супутникової тарілки). Волога, що потрапляє в конектор, швидко призводить до корозії та руйнування контакту, що є однією з найпоширеніших причин зникнення сигналу. Використовуйте спеціальні герметизуючі стрічки або ковпачки.
• Заземлення: Для зовнішніх антен та супутникових тарілок часто потрібне правильне заземлення кабелю та щогли для захисту від статичної електрики та блискавки.

Кабель для телевізора і не тільки сучасні застосування

Сьогодні кабель для телевізора – це значно більше, ніж просто з'єднання від антени до ТВ. Коаксіальні кабелі активно використовуються в найрізноманітніших сферах:

• Кабельне телебачення (CATV): Основа для розподілу телевізійного сигналу в багатоквартирних будинках та цілих районах.
• Супутникове телебачення: З'єднання між супутниковою антеною (та її конвертором) та ресивером. Вимоги до якості кабелю тут дуже високі через високі частоти сигналу.
• Кабельний інтернет (DOCSIS): Сучасні стандарти DOCSIS 3.0, 3.1 і навіть 4.0, що забезпечують гігабітні швидкості, працюють по коаксіальних мережах. Якість кабелю безпосередньо впливає на швидкість та стабільність інтернет-з'єднання.
• Системи відеоспостереження (CCTV): Для передачі аналогового та деяких типів цифрового відеосигналу від камер до реєстратора.
• Радіозв'язок: З'єднання радіостанцій з антенами.
• Професійне аудіо та відео обладнання: Для передачі високочастотних сигналів у студійних умовах.
• Вимірювальне обладнання: Використання високоточних коаксіальних кабелів у лабораторних умовах.

Як бачимо, сфера застосування коаксіальних кабелів дуже широка, і в кожному випадку правильний вибір коаксіального кабелю є критично важливим.

Ремонт антенного кабелю типові несправності та їх діагностика

З часом будь-який кабель може вийти з ладу. Найчастіше несправності антенного кабелю виникають у місцях з'єднань або на ділянках, що піддаються зовнішнім впливам.

Типові несправності:

• Пошкодження оболонки: Може бути спричинене гризунами, механічним перетиранням, УФ-випромінюванням (для неякісних зовнішніх кабелів). Через пошкодження під оболонку потрапляє волога.
• Корозія конекторів або центрального провідника: Найчастіше відбувається на зовнішніх ділянках через потрапляння вологи у негерметизовані з'єднання. Проявляється у вигляді іржі або зеленого нальоту.
• Обрив центрального провідника або екрану: Може статися через надмірне розтягування кабелю, гострі згини або неякісний монтаж конектора.
• Замкнення між центральним провідником та екраном: Також часто результат неправильного монтажу конектора або пошкодження діелектрика.
• Пошкодження в результаті грози: Хоча коаксіальний кабель і має екран, пряме потрапляння блискавки або сильний електромагнітний імпульс може пошкодити кабель або підключене обладнання.

Діагностика кабельних мереж може проводитись різними методами. Візуальний огляд часто дозволяє виявити очевидні пошкодження оболонки чи конекторів. Прості тестери безперервності допоможуть перевірити наявність обриву або короткого замикання. Для більш точної діагностики, особливо для виявлення місця пошкодження на довгих трасах, використовуються спеціалізовані прилади – кабельні аналізатори, рефлектометри (TDR - Time Domain Reflectometer), векторні аналізатори кіл (VNA). Ці прилади дозволяють визначити загасання кабелю, хвильовий опір, наявність та місцезнаходження неоднорідностей (згинів, пошкоджень, неправильних з'єднань).

Ремонт антенного кабелю найчастіше полягає у заміні пошкодженої ділянки кабелю або переобтисканні (заміні) конекторів з дотриманням всіх правил монтажу. У складних випадках або при пошкодженні на значній довжині може знадобитися повна заміна кабельної траси. На власному досвіді переконався, що своєчасна діагностика кабельних мереж дозволяє уникнути більш серйозних проблем у майбутньому.

Коаксіальний кабель ROKS що ми пропонуємо

Наша компанія ПрАТ "РОКС" має багаторічний досвід у сфері кабельної продукції та телекомунікаційного обладнання. Ми добре знаємо, наскільки важлива якість компонентів для стабільної роботи будь-якої системи зв'язку. Тому ми пропонуємо тільки перевірені рішення, включаючи високоякісний коаксіальний кабель ROKS та продукцію провідних світових виробників, таких як кабель Cavel.

У нашому асортименті ви знайдете:

• Широкий вибір коаксіальних кабелів різних типів (RG-6, RG-11, RG-59 тощо) з різними характеристиками та типами оболонки для будь-яких завдань – від підключення домашнього телевізора до побудови складних професійних мереж.
• Кабелі з мідним центральним провідником та високоякісним екрануванням для максимальної якості сигналу.
• Спеціалізовані кабелі для супутникового ТБ, кабельного інтернету, систем відеоспостереження.
• Весь спектр супутніх товарів: конектори, перехідники, ділильники, підсилювачі, інструмент для монтажу.

Ми не просто продаємо кабель – ми пропонуємо експертизу та допомогу у виборі коаксіального кабелю, який найкраще підійде саме для ваших потреб. Наші спеціалісти завжди готові надати консультацію, враховуючи особливості вашої системи, довжину траси, тип обладнання та умови експлуатації. Вибираючи коаксіальний кабель ROKS або інші продукти з нашого асортименту, ви можете бути впевнені в їхній якості та надійності.

Якісний коаксіальний кабель – це інвестиція у стабільність та надійність вашої системи зв'язку. Не варто економити на цьому елементі, адже саме від нього часто залежить кінцева якість сигналу. Обираючи продукцію перевірених виробників, таких як кабель Cavel, та дотримуючись правил монтажу, ви забезпечите собі відмінний сигнал на довгі роки. Якщо у вас виникли питання щодо вибору, монтажу чи діагностики коаксіальних кабелів, не соромтеся звернутися до наших менеджерів. Вони з радістю нададуть кваліфіковану допомогу та консультацію, допоможуть підібрати необхідні матеріали та компоненти саме для вашого завдання.
