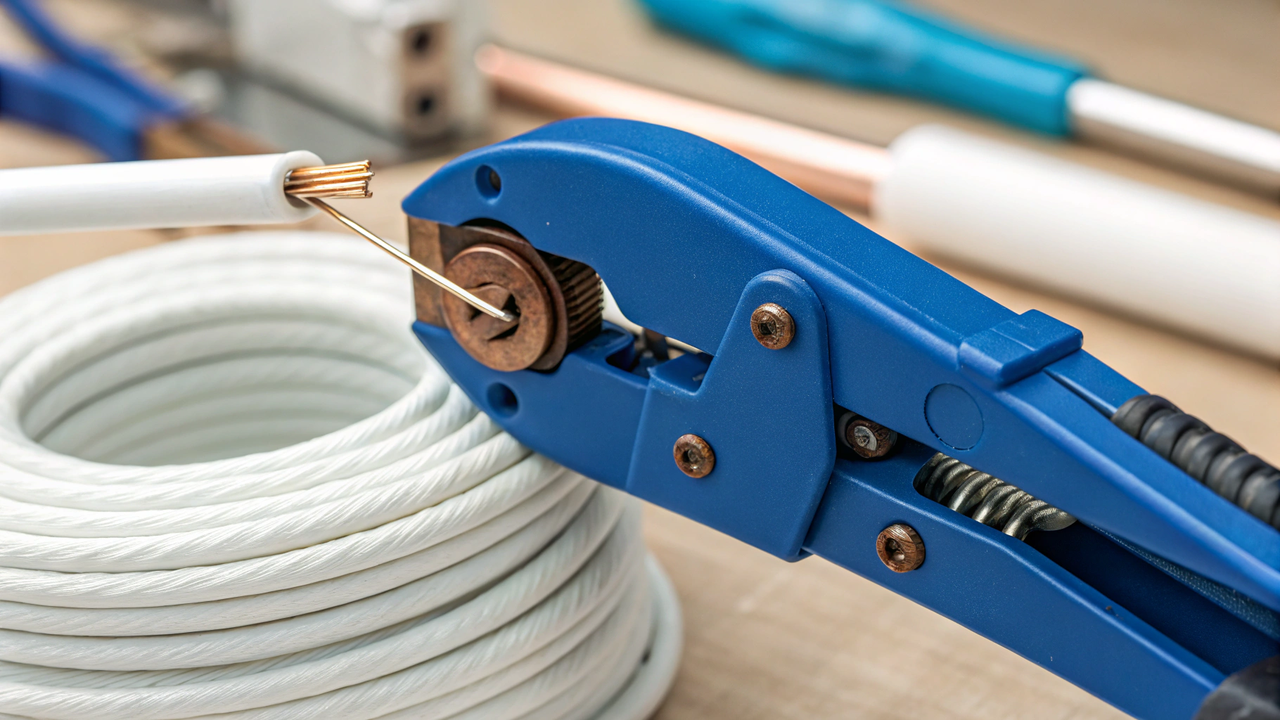

Зачистка коаксіального кабелю професійним інструментом запорука якісного сигналу

Привіт, шановні читачі блогу ПрАТ "РОКС"! Мабуть, кожен з вас хоча б раз у житті стикався з необхідністю підключити телевізор, модем чи систему відеоспостереження. І серцем будь-якої такої системи є він – коаксіальний кабель. Але чи задумувались ви, наскільки важливою є така, здавалося б, проста операція, як зняття ізоляції з цього кабелю? За роки роботи з кабельною продукцією я бачив безліч випадків, коли саме неправильна зачистка кабелю ставала причиною поганого сигналу, перешкод або й повного виходу обладнання з ладу. Тому сьогодні я хочу поділитися своїм досвідом і розповісти, як виконати цю процедуру бездоганно, забезпечивши надійне та довговічне з'єднання. Адже якісна підготовка кабелю – це фундамент стабільності вашої системи.

Чому правильна зачистка коаксіального кабелю це ключ до стабільного сигналу?

Коаксіальний кабель – це не просто дріт. Він має складну структуру: центральна жила (зазвичай мідна), оточена шаром діелектричної ізоляції, потім екран (обплетення та/або фольга) і зовнішня захисна оболонка. Кожен із цих шарів виконує свою важливу функцію:

• Центральна жила: Передає основний інформаційний сигнал.
• Діелектрик: Ізолює центральну жилу від екрану, запобігаючи короткому замиканню та зберігаючи хвильовий опір кабелю.
• Екран (обплетення/фольга): Захищає сигнал від зовнішніх електромагнітних перешкод і запобігає випромінюванню сигналу назовні.
• Зовнішня оболонка: Захищає внутрішні компоненти від механічних пошкоджень, вологи та ультрафіолету.

Коли ми зачищаємо кабель для встановлення роз'єму (наприклад, популярного F-роз'єму), ми повинні видалити частину зовнішньої оболонки та діелектрика, оголивши екран і центральну жилу на строго визначену довжину.

Чим небезпечна неправильна зачистка кабелю?

1. Пошкодження центральної жили: Навіть невеликий надріз на мідній жилі збільшує її опір і може призвести до ослаблення сигналу або навіть її зламу при монтажі роз'єму.
2. Пошкодження екрану: Якщо під час зняття зовнішньої оболонки пошкодити обплетення або фольгу, ефективність екранування знизиться. Це призведе до проникнення зовнішніх перешкод (шум на зображенні телевізора, падіння швидкості інтернету) або витоку сигналу.
3. Неправильна довжина зачистки: Якщо оголена центральна жила занадто коротка, вона не забезпечить надійного контакту в роз'ємі. Якщо занадто довга – може виникнути коротке замикання на корпус роз'єму або сусідні елементи. Те саме стосується й екрану.
4. Залишки обплетення на діелектрику/жилі: Навіть кілька тонких дротинок обплетення, що торкаються центральної жили, можуть спричинити значні проблеми із сигналом або коротке замикання.

Пам'ятаю випадок, коли клієнт скаржився на періодичне "розсипання" картинки на супутниковому телебаченні. Перевірили тюнер, антену – все гаразд. А причина виявилася в недбалій зачистці кабелю ножем: майстер надрізав кілька дротинок обплетення, які при найменшому русі кабелю торкалися центральної жили. Після якісної переробки з'єднання за допомогою професійного інструменту проблема зникла. ТОМУ НЕХТУВАТИ ЯКІСТЮ ЗАЧИСТКИ ОЗНАЧАЄ РИЗИКУВАТИ СТАБІЛЬНІСТЮ ВСІЄЇ СИСТЕМИ.

Які інструменти потрібні для зачистки ізоляції кабелю?

Хоча спокуса використати звичайний канцелярський ніж чи кусачки велика (особливо в польових умовах), я категорично не рекомендую цього робити. Це шлях до потенційних проблем, описаних вище. Найкращий вибір – спеціалізований інструмент для зачистки коаксіального кабелю, який часто називають "стрипером".

Спеціалізований інструмент для зачистки (стрипер)

Стрипер для коаксіального кабелю – це пристрій, розроблений спеціально для швидкого, точного та безпечного зняття ізоляції. Більшість стриперів мають два (іноді три) леза, встановлені на певній відстані та глибині.

• Переваги використання стрипера:
  • Точність: Леза прорізають ізоляцію на задану глибину, не пошкоджуючи внутрішні шари (жилу та екран).
  • Правильні розміри: Стрипер автоматично забезпечує необхідну довжину зачищених ділянок, що критично важливо для монтажу стандартних роз'ємів (наприклад, F-роз'ємів).
  • Швидкість та зручність: Процес займає лічені секунди.
  • Безпека: Знижується ризик порізатися порівняно з використанням ножа.

Існують різні типи стриперів:

• З фіксованими лезами: Налаштовані під конкретний тип кабелю (наприклад, RG-6, RG-59, RG-11). Найпростіші та найпоширеніші.
• З регульованими лезами: Дозволяють налаштувати глибину та відстань між лезами для роботи з різними типами коаксіальних кабелів. Більш універсальні, але потребують попереднього налаштування.
• Автоматичні стрипери: Більш складні інструменти, які самі підлаштовуються під діаметр кабелю.

Для найпоширеніших завдань, як-от підключення телебачення чи інтернету за допомогою кабелю типу RG-6, цілком достатньо простого та надійного стрипера з фіксованими лезами. Це невелика інвестиція, яка окупиться збереженим часом та нервами. Якісний інструмент для зачистки – запорука професійного результату.

Альтернативні методи (ніж, кусачки) та їхні ризики

Звичайно, за відсутності спеціального інструменту, можна спробувати зачистити кабель гострим ножем. Однак це вимагає неабиякої вправності та обережності.

• Ризики використання ножа:
  • Дуже легко прорізати глибше, ніж потрібно, і пошкодити екран або навіть центральну жилу.
  • Важко витримати точні розміри зачищених ділянок.
  • Високий ризик порізати пальці.
  • Витрачається значно більше часу.

Кусачки (бокорізи) взагалі не підходять для зачистки ізоляції кабелю. Вони призначені для перекушування, а не для акуратного надрізання оболонки. Спроба зачистити ними кабель майже гарантовано призведе до пошкодження внутрішніх шарів.

Пам'ятаю, як на одному об'єкті монтажник-початківець вирішив "зекономити" час і замість стрипера використав ніж. Результат – понад десяток перероблених з'єднань через пошкодження екрану та неправильні розміри зачистки. ЯКІСНИЙ ІНСТРУМЕНТ ДЛЯ ЗАЧИСТКИ – ЦЕ НЕ РОЗКІШ, А НЕОБХІДНІСТЬ.

Покрокова інструкція: як правильно зачищати коаксіальний кабель?

Отже, ви придбали надійний стрипер для коаксіального кабелю. Розглянемо процес зачистки кабелю крок за кроком на прикладі популярного RG-6.

Підготовка кабелю до роботи

1. Відміряйте та відріжте кабель: Визначте необхідну довжину коаксіального кабелю, додавши невеликий запас (кілька сантиметрів) для зручності монтажу. Відріжте кабель рівно під прямим кутом за допомогою кабелеріза або гострих кусачок. Кривий зріз ускладнить подальшу зачистку та монтаж роз'єму.
2. Підготуйте стрипер: Переконайтеся, що ваш інструмент для зачистки призначений для вашого типу кабелю (RG-6). Якщо стрипер регульований, встановіть правильну глибину різу згідно з інструкцією або шляхом тестової зачистки на непотрібному шматку кабелю. Леза повинні прорізати зовнішню оболонку та діелектрик, але не торкатися екрану та центральної жили відповідно.

Процес зачистки кабелю за допомогою стрипера

Більшість стриперів для RG-6 мають два леза і виконують зачистку за один прохід.

1. Вставте кабель: Відкрийте стрипер і вставте кінець кабелю в відповідний отвір до упору. Слідкуйте, щоб кабель увійшов рівно.
2. Зробіть оберти: Щільно закрийте стрипер і зробіть 3-5 повних обертів навколо кабелю. Не потрібно докладати надмірних зусиль, леза самі зроблять свою роботу.
3. Зніміть стрипер та ізоляцію: Відкрийте та зніміть стрипер з кабелю. Ви побачите два кільцевих надрізи. Тепер акуратно потягніть за відрізані частини ізоляції. Вони мають легко знятися. Спочатку зніметься зовнішня оболонка разом з екраном та частиною діелектрика, а потім – решта діелектрика, оголюючи центральну жилу.
4. Перевірте результат: Ви повинні отримати так звану "двоступеневу" зачистку:
   • Оголена центральна жила певної довжини (зазвичай 6-7 мм).
   • Ділянка з оголеним екраном (діелектрик видалено, екран загорнутий назад або залишений на місці, залежно від типу роз'єму, довжина теж близько 6-7 мм).
   • Непошкоджена зовнішня оболонка кабелю.
   • ВАЖЛИВО: Переконайтесь, що на центральній жилі та діелектрику не залишилося жодної дротинки від екрану! Якщо екран у вигляді обплетення, акуратно загорніть його назад поверх зовнішньої оболонки (для накрутних та компресійних F-роз'ємів). Якщо є фольга, вона зазвичай залишається під обплетенням або видаляється разом із зовнішньою оболонкою.

Типові помилки та як уникнути пошкоджень

• Надрізи на центральній жилі або екрані: Леза стрипера встановлені занадто глибоко або використовується стрипер не для того типу кабелю. Рішення: відрегулюйте леза (якщо можливо) або використовуйте правильний інструмент для зачистки.
• Неправильна довжина зачищених ділянок: Стрипер не підходить для типу роз'єму, який ви плануєте використовувати, або кабель був вставлений у стрипер не до упору. Рішення: перевірте сумісність інструмента та роз'єму, повторіть зачистку уважніше.
• "Лохматість" екрану: Дротинки обплетення стирчать у різні боки, деякі можуть торкатися центральної жили. Рішення: акуратно загорніть обплетення назад поверх оболонки, перевірте відсутність контакту з жилою.
• Важко знімається ізоляція: Леза стрипера затупилися або недостатньо прорізали ізоляцію. Рішення: замініть леза або стрипер.

Таблиця: Рекомендовані розміри зачистки для F-роз'ємів

Хоча хороший стрипер робить все автоматично, корисно знати стандартні розміри для візуального контролю.

Примітка: Завжди звіряйтеся з інструкцією виробника конкретного роз'єму, оскільки розміри можуть дещо відрізнятися.

Як зачистка кабелю впливає на монтаж роз'єму?

Правильна зачистка кабелю є критично важливою для якісного монтажу будь-якого роз'єму, особливо F-роз'ємів, які найчастіше використовуються для телебачення та інтернету.

• Надійний контакт: Точна довжина оголеної центральної жили забезпечує її повний вхід у контактну частину роз'єму без ризику замикання. Правильно підготовлений екран гарантує надійний контакт з корпусом роз'єму, що важливо для екранування та "землі".
• Механічна міцність: При використанні обтискних або компресійних роз'ємів правильна довжина зачистки зовнішньої оболонки забезпечує надійну фіксацію роз'єму на кабелі. Якщо зачищено занадто багато, роз'єм буде бовтатися; якщо занадто мало – він не зафіксується належним чином або не забезпечить герметичність.
• Запобігання замиканням: Як я вже згадував, найпоширеніша проблема після неякісної зачистки кабелю – це контакт між дротинками екрану та центральною жилою. Це може статися як відразу після монтажу, так і з часом через вібрації чи перегини кабелю. Результат – відсутність сигналу або нестабільна робота обладнання.
• Правильний обтиск коаксіального кабелю: Якість зачистки безпосередньо впливає на процес обтиску. Якщо розміри неправильні, інструмент для обтиску (крімпер) може не забезпечити належного з'єднання, або навіть пошкодити кабель чи роз'єм.

ОДНИМ СЛОВОМ, ЯКІСНА ЗАЧИСТКА КАБЕЛЮ – ЦЕ ПЕРШИЙ І НАЙВАЖЛИВІШИЙ КРОК ДО НАДІЙНОГО ТА ДОВГОВІЧНОГО З'ЄДНАННЯ.

Мої поради для ідеальної зачистки коаксіального кабелю

За роки практики я виробив для себе кілька простих правил, які допомагають досягати стабільно високої якості при підготовці кабелю:

1. ВИКОРИСТОВУЙТЕ ТІЛЬКИ СПЕЦІАЛІЗОВАНИЙ ІНСТРУМЕНТ: Інвестуйте в якісний стрипер для коаксіального кабелю, що відповідає типам кабелів, з якими ви найчастіше працюєте. Для професійної роботи це обов'язково. Для домашнього використання – це гарантія надійності.
2. ПЕРЕВІРЯЙТЕ ІНСТРУМЕНТ: Перед початком роботи переконайтеся, що леза гострі та правильно налаштовані (якщо це регульований стрипер). Зробіть тестову зачистку на шматку кабелю.
3. РІВНИЙ ЗРІЗ: Завжди починайте з рівного, перпендикулярного зрізу кабелю.
4. УВАЖНО ОГЛЯДАЙТЕ РЕЗУЛЬТАТ: Після кожного зачищення візуально перевіряйте якість: відсутність пошкоджень жили та екрану, правильність розмірів, відсутність "бродячих" дротинок обплетення.
5. ЧИСТОТА: Стежте, щоб на оголені частини кабелю не потрапляв бруд чи волога перед монтажем роз'єму.
6. НЕ ЕКОНОМТЕ НА ДРІБНИЦЯХ: Використовуйте якісний коаксіальний кабель та відповідні роз'єми. Навіть ідеальна зачистка кабелю не врятує ситуацію, якщо сам провід чи конектор низької якості.

Сподіваюся, ці поради та детальний опис процесу допоможуть вам виконувати зачистку коаксіального кабелю на професійному рівні. Пам'ятайте, що увага до деталей на цьому етапі є запорукою стабільної роботи вашого обладнання та якісного сигналу на довгі роки.

Якщо у вас виникли труднощі з вибором відповідного коаксіального кабелю, роз'ємів чи інструменту для зачистки, або вам потрібна професійна консультація щодо монтажу чи діагностики кабельних систем – звертайтеся до менеджерів компанії ПрАТ "РОКС". Наші фахівці завжди готові допомогти вам знайти оптимальне рішення для ваших завдань.
