Як працює коаксіальний кабель - просте пояснення складної технології

Вітаю, шановні читачі блогу ПрАТ "РОКС"! Я, як спеціаліст, що присвятив багато років роботі з різноманітною кабельною продукцією – від її виготовлення та діагностики до складного ремонту та налаштування – часто стикаюся з тим, що така, здавалося б, повсякденна річ, як коаксіальний кабель, насправді приховує в собі чимало інженерних рішень, про які більшість користувачів навіть не замислюється. Ми просто вмикаємо телевізор чи користуємося інтернетом, не надаючи значення "дроту", який забезпечує цей зв'язок.

Але саме від якості цього "дроту" залежить стабільність і чистота сигналу, відсутність набридливих перешкод та швидкість передачі даних. Сьогодні я хочу простими словами пояснити вам, як працює коаксіальний кабель, розкрити його секрети та поділитися кількома практичними спостереженнями зі свого досвіду.

Як влаштована структура коаксіального кабелю

Почнемо з основи – з того, з чого складається цей кабель. Його назва "коаксіальний" походить від латинського "co-", що означає "спільний", та "axis" – "вісь". Тобто, це кабель зі спільною віссю. І справді, якщо розрізати його, ми побачимо шарувату структуру, всі елементи якої розташовані концентрично відносно центральної осі.

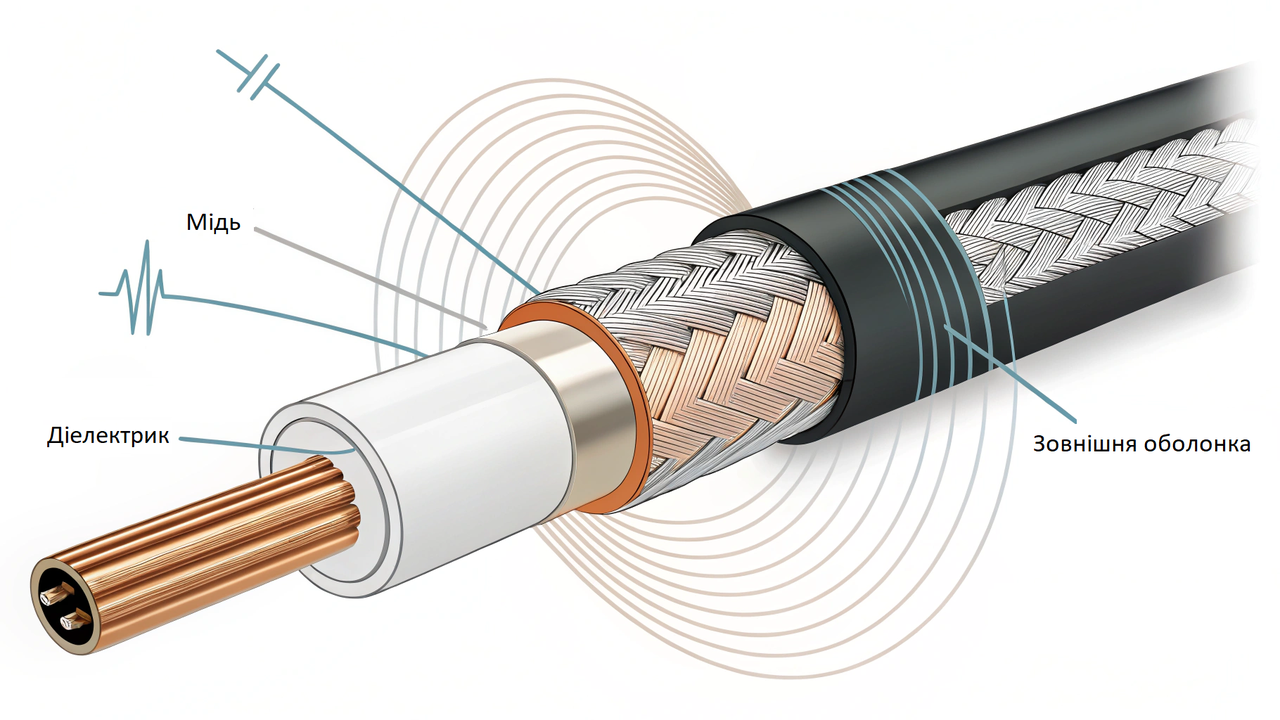

Типова структура коаксіального кабелю включає чотири основні компоненти:

1. Центральний провідник (жила): Це серце кабелю. Зазвичай він виготовляється з міді або сталі, покритої міддю. Саме по ньому йде основний корисний сигнал. Товщина та матеріал жили впливають на опір та втрати сигналу на відстані.
2. Діелектрик (ізолятор): Цей шар оточує центральний провідник і відокремлює його від наступного шару. Виготовляється з ізоляційного матеріалу, найчастіше зі спіненого або суцільного поліетилену. Діелектрик відіграє ключову роль у підтримці сталої відстані між центральною жилою та зовнішнім провідником, що критично важливо для збереження постійного хвильового опору (імпедансу) кабелю. Саме імпеданс (зазвичай 50 або 75 Ом) є однією з найважливіших характеристик ВЧ кабелю, що впливає на узгодження з підключеним обладнанням та мінімізацію відбиття сигналу.
3. Зовнішній провідник (екран): Цей шар виконує дві важливі функції. По-перше, він є зворотним провідником для сигналу, що йде по центральній жилі, утворюючи замкнене електричне коло. По-друге, і це, мабуть, найцікавіше та найважливіше для якісної передачі сигналів – він слугує електромагнітним екраном. Екран захищає центральний провідник від зовнішніх електромагнітних перешкод (таких як радіопередачі, сигнали мобільних телефонів, шум від електроприладів) та запобігає випромінюванню сигналу з самого кабелю назовні. Екран може бути виконаний у вигляді обплетення з тонких металевих дротів (найчастіше мідних або алюмінієвих), фольги, або комбінації обох елементів для кращого захисту.
4. Зовнішня оболонка (ізоляція): Це зовнішній захисний шар, який оберігає внутрішні компоненти кабелю від механічних пошкоджень, вологи, ультрафіолетового випромінювання та інших впливів довкілля. Матеріал оболонки залежить від умов експлуатації кабелю (для внутрішнього чи зовнішнього використання).

Вся магія коаксіального кабелю полягає саме у цій багатошаровій структурі, де кожен шар виконує свою специфічну, але життєво важливу функцію для ізоляції корисного сигналу від зовнішнього світу та забезпечення його ефективної передачі.

Як коаксіальний кабель передає високочастотні сигнали

Тепер, коли ми знаємо структуру, давайте розберемося, як по ньому рухається сигнал. Коаксіальний кабель ідеально підходить для передачі високочастотних сигналів (ВЧ) – тих, що використовуються для телебачення, радіозв'язку, інтернету (DOCSIS), Wi-Fi антен та багатьох інших застосувань.

Ключовим аспектом є те, що сигнал поширюється в просторі між центральним провідником та екраном, у діелектричному шарі. Електричне поле концентрується між цими двома провідниками, а магнітне поле циркулює навколо центрального провідника та всередині екрану. Така конфігурація, за умови дотримання сталої відстані (завдяки діелектрику) та якісного екранування, забезпечує мінімальні втрати енергії сигналу на випромінювання назовні та максимальний захист від зовнішніх перешкод.

Імпеданс кабелю (хвильовий опір) є критично важливим для правильної передачі сигналу. Якщо імпеданс кабелю не відповідає імпедансу обладнання (антени, телевізора, модема), виникають відбиття сигналу, що призводить до втрат, спотворень та "снігу" на екрані.

Саме тому існують стандартизовані типи коаксіальних кабелів з фіксованим імпедансом, наприклад:

• 75 Ом: Найпоширеніший для телевізійних систем (кабельне, супутникове, ефірне ТБ), відеоспостереження, інтернет-з'єднання DOCSIS. Типові представники – RG-6, RG-11, RG-59.
• 50 Ом: Використовується в радіозв'язку, комп'ютерних мережах (застарілі стандарти Ethernet), Wi-Fi системах, стільниковому зв'язку, лабораторному обладнанні. Типові представники – RG-58, RG-213, LMR-400.

Ось проста таблиця з прикладами використання:

Вибір правильного типу коаксіального кабелю відповідно до імпедансу системи є першим і дуже важливим кроком до забезпечення якісного зв'язку.

Підключення коаксіального кабелю: важливість роз'ємів

Навіть найкращий ВЧ кабель може працювати неефективно, якщо він неправильно підключений або використовуються неякісні роз'єми для коаксіального кабелю. Роз'єм – це не просто металевий наконечник, це ретельно спроектований елемент, який повинен підтримувати імпеданс кабелю, забезпечувати надійний електричний контакт та продовжувати функцію екранування в місці з'єднання.

Існує безліч типів роз'ємів, кожен з яких призначений для певних застосувань та типів кабелів. Найпоширеніші:

• F-тип: Широко використовується для телевізійних систем (кабельне, супутникове ТБ) та інтернет-з'єднань (DOCSIS). Ці роз'єми можуть бути накрутними, обтискними або компресійними. Я завжди рекомендую компресійні роз'єми – вони забезпечують найнадійніше з'єднання та найкращий захист від вологи.
• BNC: Поширений у професійному відеообладнанні, тестовому обладнанні, деяких радіосистемах. Має байонетне з'єднання, що забезпечує швидке підключення та відключення.
• N-тип: Використовується для більш високих частот та потужностей, наприклад, у мобільному зв'язку, Wi-Fi на великі відстані, радіолокації. Має надійне різьбове з'єднання.
• SMA: Компактні роз'єми для високих частот, часто зустрічаються на Wi-Fi роутерах, антенах, радіообладнанні.

Правильне підключення коаксіального кабелю з використанням якісних роз'ємів, відповідних типу кабелю та обладнання, є не менш важливим, ніж якість самого кабелю. Неправильно зачищений кабель, погано обтиснутий або накручений роз'єм, або використання роз'єму для іншого імпедансу чи типу кабелю – все це призведе до погіршення сигналу, збільшення втрат в коаксіальному кабелі та появи перешкод.

Пам'ятаю випадок: викликали мене полагодити "сніг" на екрані телевізора в приватному будинку. Господар самостійно проклав новий телевізійний кабель, але картинка була гіршою, ніж на старому. Діагностика показала, що він купив хороший кабель, але використав найдешевші накрутні F-роз'єми, які були погано зафіксовані, а обплетення кабелю стирчало і могло закоротити на центральну жилу. Після правильної зачистки кабелю та встановлення якісних компресійних роз'ємів, проблема зникла повністю. Ось такий простий елемент, як роз'єм, може зіпсувати всю систему.

Втрати в коаксіальному кабелі та боротьба з перешкодами

На жаль, ідеальних систем не буває, і коаксіальний кабель, хоч і дуже ефективний, має свої обмеження. Однією з головних проблем є втрати в коаксіальному кабелі, або загасання сигналу (атенюація). Сигнал поступово слабшає по мірі проходження по кабелю. Величина втрат залежить від:

• Частоти сигналу: Чим вища частота, тим більші втрати.
• Довжини кабелю: Чим довший кабель, тим більші сумарні втрати.
• Якості кабелю: Кабелі з кращими матеріалами (чиста мідь, якісний діелектрик) та кращою конструкцією мають менші втрати.
• Температури: Висока температура збільшує втрати.

Саме тому для довгих прольотів (наприклад, від супутникової антени на даху до телевізора внизу) часто використовують кабелі типу RG-11 замість RG-6, оскільки RG-11 має менше загасання на великій відстані завдяки більшому діаметру.

Ще одна проблема – зовнішні перешкоди, або інGRESS. Незважаючи на екранування, дуже сильні перешкоди або недосконалий екран можуть "проникнути" всередину і накластися на корисний сигнал. Зворотна проблема – випромінювання сигналу з кабелю (EGRESS), що може створювати перешкоди для іншого обладнання. Якість екранування (щільність обплетення, наявність кількох шарів фольги та обплетення) безпосередньо впливає на ступінь захисту від цих явищ.

Як боротися з цими проблемами?

1. Вибирайте якісний кабель: Не економте на кабелі, особливо для відповідальних з'єднань. Кабель відомих виробників з гарним екрануванням та мідною жилою окупиться якістю сигналу.
2. Вибирайте правильний тип кабелю: Враховуйте частоту сигналу та необхідну довжину.
3. Використовуйте якісні роз'єми: Як я вже казав, це критично важливо.
4. Уникайте скручувань та сильних перегинів кабелю: Це може пошкодити внутрішню структуру та змінити імпеданс.
5. Мінімізуйте довжину кабелю: Використовуйте найкоротший можливий відрізок.
6. Використовуйте підсилювач телевізійного сигналу або ВЧ підсилювач, якщо кабель дуже довгий або сигнал від антени слабкий. Але пам'ятайте, підсилювач підсилює як корисний сигнал, так і шум, тому краще спочатку оптимізувати кабельну трасу.

Діагностика та ремонт коаксіального кабелю

Навіть найякісніший коаксіальний кабель з часом може вийти з ладу. Причини можуть бути різні: механічні пошкодження (перебитий, перегнутий), окислення контактів у роз'ємах (особливо на вулиці), потрапляння вологи, старіння матеріалів.

Діагностика коаксіального кабелю часто починається з візуального огляду: чи немає видимих пошкоджень на оболонці, чи цілі роз'єми, чи правильно вони підключені. Далі можуть використовуватися спеціалізовані прилади:

• Тестери цілісності кабелю: Перевіряють наявність обриву або короткого замикання.
• Рефлектометри (TDR): Більш складні прилади, які дозволяють виявити місце пошкодження на кабелі (обрив, коротке замикання, зміна імпедансу) з досить високою точністю, вимірюючи час проходження та відбиття тестового імпульсу.
• Вимірювачі рівня сигналу: Дозволяють оцінити рівень сигналу на початку та в кінці кабельної траси, щоб визначити величину втрат.

Своєчасна та правильна діагностика коаксіального кабелю дозволяє швидко знайти причину проблеми та усунути її, заощадивши час та гроші на повну заміну кабелю.

Ремонт коаксіального кабелю не завжди можливий або доцільний. Наприклад, якщо кабель перебитий посередині, можна спробувати його з'єднати за допомогою спеціальних з'єднувачів (бочок) та роз'ємів, але це з'єднання завжди буде слабким місцем з точки зору втрат та екранування. Частковий ремонт коаксіального кабелю найчастіше зводиться до заміни пошкоджених роз'ємів на кінцях. Якщо ж пошкодження значне або кабель старий і розсипається, краще здійснити повну заміну ділянки або всієї траси.

Зі свого досвіду можу сказати, що найчастіші проблеми виникають саме через неякісні роз'єми для коаксіального кабелю або неправильний їх монтаж. Окислені на вулиці F-роз'єми на супутниковій антені, розхитані BNC на відеокамері спостереження, дешеві накрутні роз'єми, що зламалися – все це типові ситуації, які я бачив багато разів. Тому завжди наголошую: використовуйте якісні компоненти та інструменти для монтажу.

Висновок

Коаксіальний кабель – це значно більше, ніж просто шматок дроту. Це високотехнологічний виріб, що вимагає точного дотримання геометрії та використання якісних матеріалів для ефективної передачі сигналів. Розуміння його структури, принципів передачі ВЧ сигналів, важливості правильного підключення та впливу втрат і перешкод допоможе вам правильно вибирати, монтувати та експлуатувати кабельні системи.

Пам'ятайте, що якість коаксіального кабелю, роз'ємів та правильність монтажу безпосередньо впливають на якість вашого телевізійного сигналу, швидкість інтернету чи стабільність радіозв'язку. Недбале ставлення до цих елементів може призвести до багатьох проблем, які на перший погляд здаються не пов'язаними з кабелем.

Якщо у вас виникають запитання щодо вибору коаксіального кабелю, роз'ємів, аксесуарів або потрібна консультація щодо підключення, діагностики чи ремонту вашої кабельної мережі – не соромтеся звертатися. Наші менеджери у ПрАТ "РОКС" завжди готові надати кваліфіковану допомогу та підібрати оптимальні рішення для ваших потреб.
