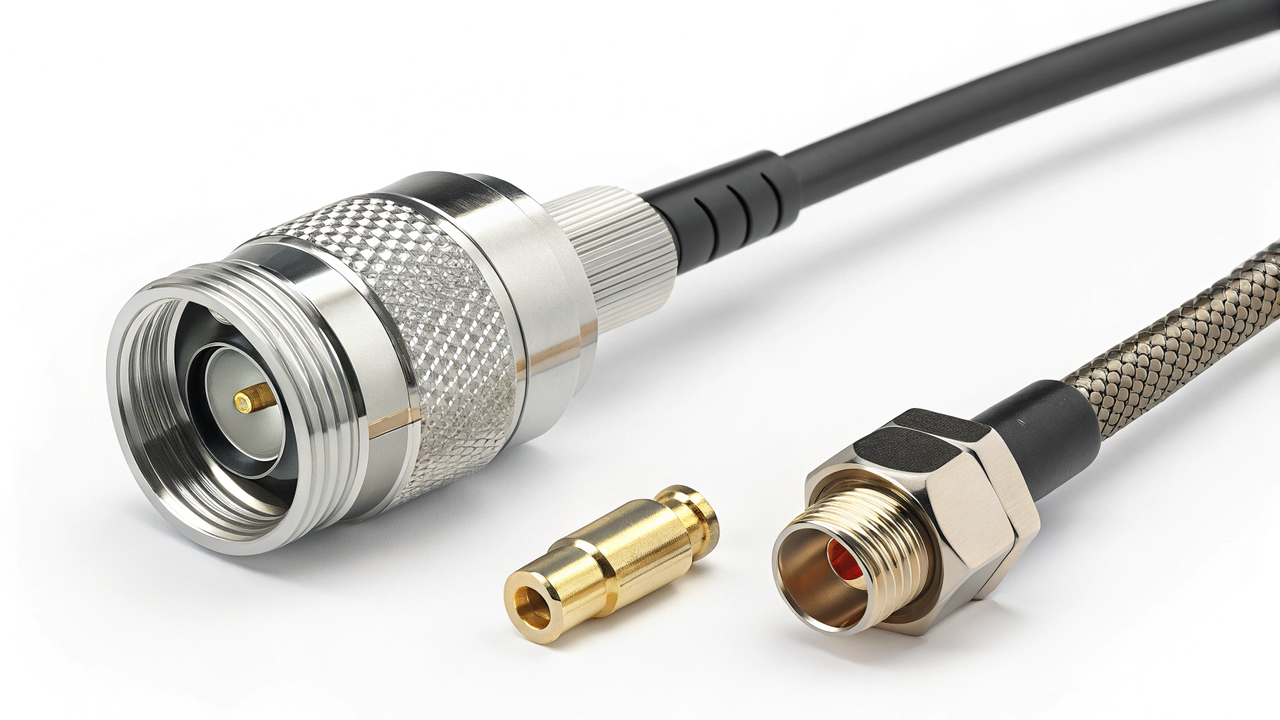

Принцип роботи коаксіального роз'єму - просте пояснення складної механіки

Принцип роботи коаксіального роз'єму - просте пояснення складної механіки

За багато років моєї роботи з кабельною продукцією, антенами та різноманітними з'єднувачами, я неодноразово переконувався: якість передачі сигналу, особливо високочастотного, залежить не тільки від самого кабелю чи антени, але й від найменшої, здавалося б, деталі – коаксіального роз'єму. Часто його недооцінюють, вважаючи простим "штекером", який лише з'єднує дві частини. Але насправді, цей маленький компонент є критично важливим елементом, від правильного вибору та монтажу якого залежить стабільність і якість всієї системи зв'язку.

Я пам'ятаю випадок, коли до мене звернулися з проблемою поганого прийому супутникового телебачення. Клієнт замінив антену, кабель, але картинка все одно "сипалася". Після детальної діагностики виявилося, що причина була у неякісному, неправильно змонтованому F-типі роз'ємі. Він не забезпечував надійного контакту та необхідного опору, що призводило до значних втрат сигналу. Цей приклад яскраво демонструє, чому розуміння принципу роботи коаксіального роз'єму є настільки важливим.

Мета цієї статті – не просто розповісти про роз'єми, а пояснити, як вони працюють, чому мають саме таку будову, які типи існують і, головне, як уникнути типових помилок при їх використанні. Я поділюся своїм досвідом і дам практичні поради, які допоможуть вам забезпечити надійне кабельне з'єднання.

Чому коаксіальний роз'єм критично важливий для високочастотних сигналів

Серцем будь-якого коаксіального кабелю є його особлива конструкція, яка дозволяє ефективно передавати високочастотні сигнали з мінімальними втратами та випромінюванням. Ця конструкція складається з центрального провідника, ізольованого діелектриком, екрана (зазвичай у вигляді обплетення або фольги) та зовнішньої оболонки. Ключовий момент тут – це збереження постійного хвильового опору кабелю по всій його довжині. Найпоширеніші значення – 50 Ом для радіозв'язку, Wi-Fi, вимірювальної техніки та 75 Ом для телебачення.

Так от, коаксіальний роз'єм є не просто механічним з'єднувачем. Він повинен ідеально "продовжувати" цю коаксіальну структуру кабелю, зберігаючи той самий хвильовий опір у місці з'єднання. Якщо опір у роз'ємі відрізняється від опору кабелю, виникає так зване неузгодження імпедансів. Це призводить до відбиття частини сигналу назад до джерела, що спричиняє втрати потужності сигналу, спотворення форми сигналу та появу перешкод.

Суть роботи коаксіального роз'єму полягає у забезпеченні надійного електричного та механічного контакту між центральними провідниками та екранами двох частин кабелю або кабелю та пристрою, при цьому зберігаючи постійний хвильовий опір з'єднання.

Це досягається за рахунок точної геометрії внутрішніх елементів роз'єму, які імітують співвідношення діаметрів центрального провідника та екрана кабелю, а також властивості діелектрика. Неякісний матеріал діелектрика в роз'ємі, неправильна товщина центрального контакту або недостатньо щільний контакт екрана можуть призвести до значного погіршення характеристик.

Я стикався з ситуаціями, коли візуально ідентичні роз'єми від різних виробників показували кардинально різну якість роботи на високих частотах. Дешеві китайські роз'єми могли працювати на низьких частотах (наприклад, для аналогового телебачення), але абсолютно не годилися для Wi-Fi (2.4/5 ГГц) чи мобільного зв'язку, де вимоги до узгодження імпедансів значно вищі. Це ще раз підкреслює важливість вибору якісних компонентів.

Основні типи коаксіальних роз'ємів та їх застосування в сучасних системах

Світ коаксіальних роз'ємів надзвичайно різноманітний, і кожен тип має свої особливості та призначення. Вибір правильного типу роз'єму залежить від багатьох факторів, включаючи робочу частоту, необхідну потужність, умови експлуатації та механічні вимоги.

Ось кілька найпоширеніших типів, з якими я працюю щодня, та їх типове застосування:

Тип роз'єму Хвильовий опір Типові частоти Поширене застосування Особливості
BNC 50 Ом, 75 Ом до 4 ГГц Відеоспостереження, вимірювальне обладнання, мережі LAN Байонетне з'єднання, швидке підключення/відключення
N-type 50 Ом, 75 Ом до 11 ГГц (якісні до 18 ГГц) Базові станції мобільного зв'язку, антени Wi-Fi/LTE, вимірювальна техніка Різьбове з'єднання, висока потужність та частота
SMA 50 Ом до 18 ГГц (якісні до 26.5 ГГц) Wi-Fi обладнання, мобільний зв'язок, мікрохвильова техніка Різьбове з'єднання, компактний розмір, висока частота
TNC 50 Ом до 11 ГГц Промислове обладнання, вібраційностійкі системи Різьбове з'єднання (варіант BNC з різьбою)
F-type 75 Ом до 1 ГГц (для супутникового ТБ до 2.4 ГГц) Супутникове та кабельне телебачення Накручування, проста конструкція, низька вартість
UHF (PL-259/SO-239) 50 Ом до 300 МГц Радіоаматорський зв'язок, CB радіо Різьбове з'єднання, значні втрати на високих частотах

Цей список, звісно, не є вичерпним. Існують також менш поширені типи, специфічні для певних галузей (наприклад, SMB, MCX, MMCX для мініатюрних пристроїв) або високоточних застосувань (APC-7).

Кожен тип роз'єму має свої оптимальні умови застосування, і використання неправильного типу може суттєво знизити продуктивність системи.

Наприклад, спроба використовувати F-type роз'єми для підключення антени Wi-Fi є грубою помилкою. Хоча вони і працюють на схожих частотах, F-type не забезпечують необхідного узгодження імпедансу 50 Ом та мають значно більші втрати на цих частотах порівняно з тими ж SMA роз'ємами. Результат – слабкий сигнал та нестабільне з'єднання.

Вибір правильного роз'єму для ваших потреб не така проста задача

Як я вже згадував, вибір правильного роз'єму – це не просто питання "підійде чи не підійде фізично". Це комплексне рішення, яке впливає на всю систему. Ось на що я завжди звертаю увагу при виборі:

  1. Робоча частота: Це, мабуть, найважливіший параметр. Роз'єми розраховані на певний діапазон частот, де вони забезпечують прийнятний рівень втрат та узгодження імпедансу. Використання роз'єму за межами його специфікацій призведе до значного погіршення якості сигналу. Для високочастотних застосувань (ГГц діапазон) потрібні точніші та дорожчі типи (SMA, N-type).
  2. Хвильовий опір: Роз'єм мусить відповідати хвильовому опору кабелю та обладнання (50 Ом або 75 Ом). Змішування призведе до неузгодження імпедансів.
  3. Потужність сигналу: Для потужних передавачів потрібні роз'єми, здатні витримувати відповідну потужність без ризику пробою чи перегріву. N-type, наприклад, краще підходять для високої потужності, ніж SMA.
  4. Умови експлуатації: Чи буде з'єднання знаходитись на вулиці (вологість, температура, УФ-випромінювання)? Чи є ризик вібрації? Існують герметичні, посилені, вібраційностійкі варіанти роз'ємів, такі як TNC.
  5. Спосіб монтажу: Деякі роз'єми накручуються (F-type), інші вимагають обжиму (більшість BNC, N-type, SMA), а деякі пайки. Вибір залежить від наявності інструментів та навичок.

Обираючи роз'єм, завжди консультуйтеся зі специфікаціями обладнання та кабелю. Не намагайтеся зекономити на цій деталі, адже вартість роз'єму зазвичай незначна порівняно з вартістю кабелю, антени чи обладнання, але його вплив на роботу системи величезний.

Як забезпечити надійне з'єднання правильний монтаж коаксіального роз'єму

Навіть найякісніший коаксіальний роз'єм не буде працювати належним чином, якщо його неправильно змонтувати. Це один з найчастіших джерел проблем, з якими я стикаюся. Правильний монтаж коаксіального роз'єму вимагає точності, акуратності та використання відповідних інструментів.

Основні етапи монтажу (можуть незначно відрізнятися залежно від типу роз'єму та кабелю):

  1. Підготовка кабелю: Необхідно правильно зняти зовнішню оболонку, екран та діелектрик на певну довжину. Ця довжина критично важлива і залежить від конструкції роз'єму. Занадто коротка зачистка призведе до поганого контакту, занадто довга – до можливого короткого замикання або неузгодження. Завжди використовуйте спеціалізований інструмент для зачистки коаксіального кабелю, який дозволяє зробити це рівно і на потрібну глибину.

  2. Встановлення роз'єму: Спосіб встановлення залежить від типу роз'єму:

    • Накручування (Twist-on): Найдешевший і найменш надійний спосіб. Кабель просто накручується на корпус роз'єму, при цьому центральна жила протикає діелектрик і входить у центральний контакт. Екран стискається між оболонкою кабелю та корпусом роз'єму. Чутливий до вологи та вібрації, не рекомендований для високочастотних чи відповідальних застосувань.
    • Обжим (Crimp-on): Найпоширеніший та надійніший спосіб. Після підготовки кабелю, роз'єм встановлюється на кабель, а потім спеціальним обжимним інструментом фіксується на зовнішній оболонці кабелю, забезпечуючи надійний контакт екрана. Центральний контакт може бути обжимним або паяним. Вимагає точного інструменту та правильного підбору гільзи для обжиму.
    • Компресія (Compression): Один з найнадійніших способів, особливо для F-type роз'ємів. Роз'єм надівається на підготовлений кабель, а потім за допомогою спеціального компресійного інструменту його задня частина "стискається", щільно притискаючи екран до корпусу і фіксуючи роз'єм на кабелі. Забезпечує високу герметичність та механічну міцність.
    • Пайка (Solder-on): Використовується для деяких типів роз'ємів, особливо високочастотних. Центральний контакт та/або корпус припаюються до центральної жили та екрана кабелю. Вимагає навичок паяння та може бути трудомістким.
  3. Перевірка з'єднання: Після монтажу обов'язково візуально перевірте якість з'єднання: чи не стирчать жили екрана, чи центральний провідник має правильну довжину і не торкається екрана, чи надійно зафіксовано роз'єм на кабелі. Для високочастотних застосувань ідеально провести вимірювання характеристик з'єднання за допомогою спеціалізованих приладів, про що я розповім далі.

Пам'ятайте: поспіх та використання підручних засобів замість спеціалізованих інструментів при монтажі коаксіального роз'єму гарантовано призведуть до проблем.

Поширені помилки при монтажі та діагностика кабельних з'єднань

Неправильний монтаж коаксіального роз'єму – це найчастіша причина проблем з кабельною продукцією. Ось типові помилки, які я бачив неодноразово:

  1. Неправильна довжина зачистки: Занадто багато знятої ізоляції центральної жили може призвести до короткого замикання на екран або корпус роз'єму. Занадто мало – до поганого контакту. Неправильна довжина зачистки екрана або оболонки також порушує механічну фіксацію та контакт екрана.
  2. Поганий контакт центральної жили: Центральний провідник не увійшов повністю у відповідний контакт роз'єму або контакт окислений/забруднений.
  3. Поганий контакт екрана: Екран кабелю недостатньо щільно притиснутий до корпусу роз'єму, або частина жил екрана обірвана. Це збільшує втрати сигналу та зменшує захист від зовнішніх перешкод.
  4. Коротке замикання між центральною жилою та екраном: Навіть одна тонка жилка екрана, що торкається центрального провідника, може повністю заблокувати проходження сигналу.
  5. Перекручений кабель: Надмірне перекручування кабелю під час монтажу або експлуатації може пошкодити внутрішню структуру, змінити імпеданс та призвести до втрат.
  6. Використання неправильного типу роз'єму або кабелю: Як я вже згадував, це створює неузгодження імпедансів.

Як провести діагностику кабельних з'єднань, якщо виникли проблеми?

  • Візуальний огляд: Першим кроком завжди є ретельний візуальний огляд роз'ємів та кабелю. Шукайте ознаки пошкоджень, корозії, неправильного монтажу, перегинів кабелю.
  • Вимірювання опору: За допомогою мультиметра можна перевірити наявність короткого замикання (опір між центральною жилою та екраном має бути нескінченним або дуже великим) та обриву (опір центральної жили або екрана по довжині кабелю має бути близьким до нуля).
  • Вимірювання рівня сигналу: За допомогою спеціалізованих приладів (наприклад, супутникового чи ефірного аналізатора) можна виміряти рівень сигналу до та після з'єднання або по всій довжині кабелю, щоб виявити місця значних втрат.
  • Використання рефлектометра (TDR/VNA): Найефективніший, але й найдорожчий метод для діагностики кабельних з'єднань на високих частотах. Рефлектометр посилає короткий імпульс по кабелю і аналізує відбиття. За формою та часом затримки відбитого сигналу можна точно визначити місце та характер несправності (коротке замикання, обрив, неузгодження імпедансу) в кабелі або роз'ємі.

Досвід з перших рук ремонт коаксіальних роз'ємів та кабелів

Моя практика показує, що ремонт коаксіальних роз'ємів у класичному розумінні (відновити пошкоджений роз'єм) рідко є виправданим, особливо для відповідальних застосувань. Якщо роз'єм фізично пошкоджений або має ознаки корозії/перегріву, його надійність після ремонту залишається під сумнівом.

Найчастіше під "ремонтом" мається на увазі діагностика кабельних з'єднань, виявлення несправного роз'єму або ділянки кабелю, і їх заміна або правильний перемонтаж.

Якось мене викликали на об'єкт, де постійно виникали проблеми з роботою Wi-Fi точки доступу. Сигнал був нестабільний, швидкість низька. Після огляду я побачив, що хтось намагався зекономити і використав F-type роз'єми з перехідниками на SMA, та ще й накрутив їх на товстий кабель RG-6 (75 Ом) замість спеціалізованого 50-омного кабелю для Wi-Fi. Очевидно, що така система просто не могла працювати ефективно через повне неузгодження імпедансів та значні втрати в перехідниках та неправильних роз'ємах. "Ремонт" полягав у повній заміні кабельної лінії на відповідний 50-омний кабель з якісними SMA роз'ємами, змонтованими методом обжиму. Проблема була вирішена миттєво.

Інший випадок стосувався супутникового ТБ в старому будинку. Сигнал зникав під час дощу. Діагностика показала, що справа не в антені чи кабелі, а в роз'ємах на даху та біля ресивера. Вони були старі, окислені, а ті, що на вулиці, ще й не герметичні. Волога потрапляла всередину, викликаючи корозію та коротке замикання. Заміна цих роз'ємів на якісні, герметичні F-type повністю усунула проблему.

Мій досвід підказує: у більшості випадків ефективнішим "ремонтом" є заміна несправного роз'єму на новий, якісний, з дотриманням усіх правил монтажу.

Це гарантує відновлення початкових характеристик з'єднання і уникнення повторних проблем у майбутньому.

Роль якості компонентів кабельна продукція та роз'єми

Неможливо переоцінити важливість використання якісних компонентів – від самого коаксіального кабелю до останнього роз'єму. Дешеві роз'єми часто виготовляють з низькоякісних матеріалів, які швидко окислюються, мають неточні розміри, погані електричні характеристики та низьку механічну міцність. Це призводить до:

  • Збільшення втрат сигналу.
  • Погіршення узгодження імпедансів.
  • Зменшення захисту від зовнішніх перешкод.
  • Швидкого виходу з ладу (поломка, корозія).

Якісна кабельна продукція та роз'єми – це інвестиція у стабільність та надійність вашої системи зв'язку на довгі роки. Особливо це стосується високочастотних систем, де вимоги до точності та якості компонентів надзвичайно високі. Якісний коаксіальний кабель має щільний екран, хороший діелектрик та міцну оболонку. Якісний роз'єм – точні розміри, якісні матеріали контактів (часто з покриттям золотом або нікелем для кращого контакту та захисту від окислення), надійний діелектрик та міцний корпус.

Надійність системи визначається найслабшою ланкою, і дуже часто цією ланкою стає неякісний коаксіальний роз'єм або неправильно змонтоване кабельне з'єднання.

Отже, ми пройшли шлях від розуміння базового принципу роботи коаксіального роз'єму до вибору його типу, правильного монтажу та діагностики несправностей. Це складна, але захоплююча галузь, де дрібниці мають величезне значення.

Якщо ви стикаєтеся з проблемами у своїх кабельних з'єднаннях, не впевнені у виборі роз'ємів чи кабелю для вашої антени чи іншого обладнання, або потребуєте професійної діагностики – не соромтеся звернутися за допомогою. Мій досвід та знання у сфері кабельної продукції, роз'ємів, пігтейлів та антен дозволяють знайти оптимальне рішення для будь-якої задачі. Менеджери ПрАТ "РОКС" завжди готові надати кваліфіковану консультацію та допомогти підібрати необхідні компоненти для забезпечення надійного та ефективного високочастотного з'єднання.
