Коаксіальні роз'єми розкривають свої секрети для ідеального з'єднання вашої техніки

Чи задумувалися ви коли-небудь, наскільки крихітні компоненти вашої радіоелектронної апаратури можуть впливати на якість її роботи? Мова йде про коаксіальні роз'єми – ці непомітні, але надзвичайно важливі елементи, що забезпечують передачу сигналу між пристроями. Як фахівець із багаторічним досвідом у сфері кабельної продукції, антен, роз'ємів та пігтейлів, я часто стикаюся з ситуаціями, коли саме неправильний вибір або монтаж роз'єму стає причиною поганого сигналу, шумів або навіть виходу з ладу дорогого обладнання. Сьогодні я хочу поділитися з вами деякими цікавими фактами та професійними секретами про ці маленькі, але могутні з'єднувачі. Можливо, ця інформація допоможе вам уникнути поширених помилок і забезпечити максимальну продуктивність ваших систем.

Основи основ що таке коаксіальні роз'єми та їх роль у передачі сигналу

Перш ніж заглиблюватися в деталі, давайте коротко згадаємо, що ж таке коаксіальні роз'єми. Це спеціальні електричні з'єднувачі, призначені для роботи з коаксіальним кабелем на радіочастотах. Їхня головна задача – забезпечити надійне та ефективне з'єднання кабелю з антеною, передавачем, приймачем або іншим пристроєм, мінімізуючи при цьому втрати сигналу та перешкоди.

Конструкція коаксіального роз'єму дзеркально відображає будову коаксіального кабелю: центральний контакт для внутрішнього провідника та зовнішній екран. Ключовим моментом є збереження узгодженого хвильового опору (імпедансу) по всьому тракту передачі сигналу, включаючи роз'єм. Будь-яка невідповідність може призвести до відбиттів сигналу та значного погіршення його якості.

На ринку існує величезна кількість типів роз'ємів, кожен з яких має свої особливості та сфери застосування. Вибір правильного роз'єму – це не просто питання сумісності, а важливий інженерний розрахунок.

Різноманіття світ коаксіальних роз'ємів та їх застосування

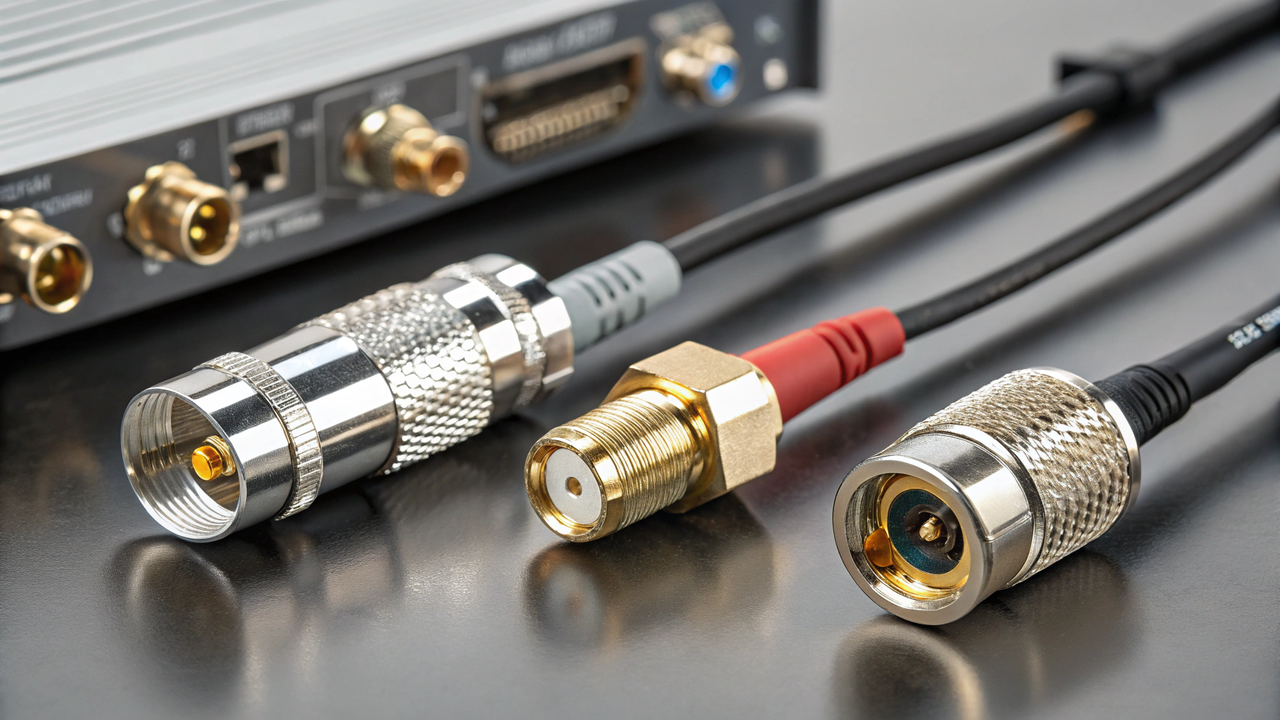

Світ коаксіальних роз'ємів неймовірно різноманітний. Від мініатюрних SMA, що використовуються у високочастотних пристроях, до масивних N-типів, здатних витримувати значні потужності, кожен тип розроблений для конкретних завдань.

Ось деякі з найпопулярніших типів та їх типові сфери застосування:

• F-тип: Мабуть, найвідоміший роз'єм завдяки його широкому використанню в телевізійних системах (супутникове, кабельне ТБ). Зазвичай розрахований на імпеданс 75 Ом.
• BNC (Bayonet Neill–Concelman): Популярний для радіоаматорського зв'язку, вимірювального обладнання, відеоспостереження. Забезпечує швидке байонетне з'єднання. Існують версії на 50 Ом та 75 Ом.
• N-тип: Використовується в професійних системах радіозв'язку, базових станціях, потужних передавачах та антенах. Має різьбове з'єднання, що забезпечує високу надійність та низькі втрати на високих частотах. Стандартний імпеданс – 50 Ом.
• SMA (SubMiniature version A): Широко застосовується у ВЧ та НВЧ техніці, наприклад, в Wi-Fi антенах, мобільних телефонах, GPS-приймачах. Розрахований на 50 Ом.
• TNC (Threaded Neill–Concelman): Покращена версія BNC з різьбовим з'єднанням, що забезпечує кращу стабільність в умовах вібрацій.
• UHF (PL-259/SO-239): Старший тип роз'єму, все ще популярний серед радіоаматорів для КХ та УКХ діапазонів, хоча його характеристики на частотах вище 300 МГц залишають бажати кращого. Не має чітко визначеного імпедансу.

Вибір конкретного типу роз'єму залежить від робочої частоти, потужності сигналу, необхідного імпедансу, умов експлуатації та типу коаксіального кабелю.

Таємниці імпедансу коаксіальних роз'ємів ключ до чистого сигналу

Однією з найважливіших характеристик як коаксіального кабелю, так і коаксіальних роз'ємів є хвильовий опір, або імпеданс. Найпоширеніші значення – 50 Ом та 75 Ом. Чому саме ці значення?

• 50 Ом: Цей стандарт був обраний як компроміс між максимальною передаваною потужністю та мінімальними втратами для кабелів з повітряним діелектриком. Він ідеально підходить для систем радіозв'язку, вимірювальної техніки та багатьох інших застосувань, де важлива ефективна передача потужності.
• 75 Ом: Цей імпеданс забезпечує мінімальні втрати сигналу в кабелях з твердим поліетиленовим діелектриком, що робить його стандартом для телебачення та відеосистем.

Найголовніше правило – імпеданс всіх компонентів тракту (кабель, роз'єми, антени, пристрої) має бути узгодженим. Наприклад, якщо ви використовуєте 75-омний кабель для телевізійної антени, то і роз'єми, і підсилювач, і телевізор повинні мати відповідний вхідний/вихідний імпеданс. Неузгодженість імпедансів призводить до відбиття частини сигналу назад до джерела, що викликає стоячі хвилі, збільшення втрат та спотворення сигналу.

З мого досвіду, дуже часто проблеми з якістю телевізійного зображення або нестабільною роботою Wi-Fi роутера криються саме в неузгодженості імпедансу через використання неправильного типу роз'єму або кабелю. Наприклад, підключення 50-омної антени до 75-омного телевізійного кабелю без узгоджувального пристрою – це гарантія проблем.

Втрати в коаксіальних роз'ємах чи справді це так критично

Будь-який роз'єм вносить певні втрати в сигнал. Ці втрати можна умовно поділити на два типи:

1. Вносимі втрати (Insertion Loss): Це зменшення потужності сигналу при проходженні через роз'єм. Вони залежать від якості матеріалів, точності виготовлення та робочої частоти.
2. Зворотні втрати (Return Loss) / Коефіцієнт стоячої хвилі (КСХ/VSWR): Характеризують ступінь узгодження роз'єму. Чим вищі зворотні втрати (і чим ближчий КСХ до одиниці), тим менше сигналу відбивається від роз'єму.

Для більшості побутових застосувань невеликі втрати в роз'ємах є прийнятними. Однак у професійних системах, особливо на високих частотах або при передачі слабких сигналів, кожен децибел на рахунку. Використання високоякісних роз'ємів від перевірених виробників, таких як ті, що пропонує ПрАТ "РОКС", дозволяє мінімізувати ці втрати.

Одного разу до нас звернувся клієнт зі скаргою на поганий прийом сигналу GPS. Після діагностики виявилося, що на довгому кабельному подовжувачі було встановлено кілька дешевих, неякісних коаксіальних роз'ємів. Сумарні втрати в цих з'єднаннях настільки ослаблювали сигнал, що приймач просто не міг його обробити. Заміна роз'ємів на якісні аналоги повністю вирішила проблему.

Майстерність монтажу коаксіальних роз'ємів запорука довговічності та надійності

Навіть найдорожчий та найякісніший коаксіальний роз'єм не забезпечить належної роботи, якщо його неправильно змонтовано на кабель. Монтаж роз'ємів – це ціле мистецтво, що вимагає акуратності, знання технології та використання відповідного інструменту.

Основні етапи правильного монтажу:

1. Підготовка кабелю: Акуратне зняття зовнішньої ізоляції, обплетення та діелектрика на точно визначену довжину. Важливо не пошкодити центральну жилу та екран.
2. Встановлення компонентів роз'єму: Залежно від типу роз'єму (обтискний, припайний, накрутний), компоненти встановлюються у певній послідовності.
3. Фіксація: Обтискання спеціальним інструментом, паяння або накручування.

Поширені помилки при монтажі:

• Закорочення центральної жили на екран.
• Поганий контакт центральної жили або екрану.
• Пошкодження кабелю під час зачистки.
• Використання невідповідного інструменту.

Особливу увагу слід приділяти монтажу герметичних роз'ємів, які призначені для зовнішнього використання. Неправильна герметизація призведе до потрапляння вологи всередину з'єднання, корозії та швидкого виходу з ладу. Пам'ятаю випадок, коли через недбало змонтований роз'єм на зовнішній антені базової станції стільникового зв'язку вся система періодично "відвалювалася" під час дощу. Проблема була неочевидною, але після ретельної перевірки всіх з'єднань виявили саме цей дефект.

Якісний монтаж – це не менш важливо, ніж правильний вибір роз'єму та кабелю.

Критерії вибору ідеального коаксіального роз'єму для ваших потреб

Підсумовуючи, вибір роз'єму – це відповідальний крок. Щоб не помилитися, враховуйте наступні фактори:

1. Тип коаксіального кабелю: Роз'єм повинен бути сумісний з діаметром та типом вашого кабелю.
2. Робоча частота: Для високих частот потрібні роз'єми з кращими характеристиками (наприклад, N-тип, SMA).
3. Імпеданс: Переконайтеся, що імпеданс роз'єму відповідає імпедансу кабелю та обладнання (50 або 75 Ом).
4. Передавана потужність: Для потужних передавачів обирайте роз'єми, розраховані на відповідне навантаження.
5. Умови експлуатації: Для зовнішнього встановлення або в агресивних середовищах потрібні герметичні роз'єми або роз'єми зі спеціальним покриттям.
6. Тип з'єднання: Байонетне, різьбове, накрутне – залежно від вимог до швидкості монтажу та надійності фіксації.
7. Якість виготовлення: Віддавайте перевагу продукції відомих виробників. Якісні матеріали (латунь, берилієва бронза, тефлон) та точність виготовлення – запорука довгої служби.

Ось невелика порівняльна таблиця деяких популярних роз'ємів:

Пам'ятайте, що економія на таких важливих компонентах, як коаксіальні роз'єми, може призвести до значно більших витрат у майбутньому через нестабільну роботу обладнання або його поломку. Якісна кабельна продукція та її компоненти – це інвестиція у надійність вашої системи.

Сподіваюся, ця інформація була для вас корисною та допомогла розширити знання про світ коаксіальних роз'ємів. Якщо у вас виникли питання щодо вибору, монтажу або діагностики роз'ємів, кабелів чи антен, менеджери ПрАТ "РОКС" завжди готові надати професійну консультацію та допомогти підібрати оптимальне рішення для ваших завдань. Ми маємо багаторічний досвід і глибокі знання у цій сфері, тож звертайтеся – будемо раді допомогти!
