Як правильно обжати коаксіальний роз'єм - покрокова інструкція для початківців

Вітаю, шановні читачі блогу ПрАТ "РОКС"! Як фахівець із багаторічним досвідом у сфері кабельної продукції, я неодноразово стикався з ситуаціями, коли причиною поганого телевізійного сигналу, збоїв в роботі інтернету чи систем відеоспостереження був неякісний монтаж роз'єму. Навіть найдорожчий коаксіальний кабель та обладнання преміумкласу не зможуть забезпечити очікуваної якості, якщо з’єднання виконано неправильно. Багато хто недооцінює важливість цього, на перший погляд, простого етапу, але саме від нього залежить надійність та довговічність всієї системи. Сьогодні я хочу поділитися своїми знаннями та практичним досвідом, щоб ви могли самостійно, а головне – правильно, виконати обтиск коаксіального кабелю та уникнути типових помилок. Ця покрокова інструкція буде особливо корисна для початківців, але, впевнений, і досвідчені майстри знайдуть для себе щось корисне.
Чому якісний монтаж роз'єму на коаксіальний кабель такий важливий?
Уявіть собі водопровідну трубу з негерметичним з'єднанням. Вода буде протікати, тиск падатиме, а сама система не зможе ефективно виконувати свою функцію. Схожа ситуація і з коаксіальним кабелем. Він передає високочастотні сигнали, і будь-яке порушення цілісності чи неправильне з'єднання призводить до значних втрат сигналу, появи перешкод, "снігу" на екрані телевізора, повільного інтернету або навіть повної відсутності сигналу.
Неякісний обтиск коаксіального кабелю може спричинити:
- Втрату сигналу: недостатній контакт або його відсутність між жилами кабелю та роз'ємом.
- Виникнення перешкод: погане екранування через неправильне закріплення обплетення кабелю.
- Коротке замикання: контакт між центральною жилою та екраном.
- Ненадійність з'єднання: роз'єм може просто відвалитися з часом через механічні навантаження або вібрацію.
- Окислення контактів: потрапляння вологи та повітря в місце з'єднання, що з часом погіршує його провідність.
Пам'ятаю випадок, коли до нас звернувся клієнт зі скаргами на жахливу якість супутникового телебачення. Він нещодавно придбав новий ресивер та дорогу антену, але зображення постійно "сипалося". Після діагностики виявилося, що проблема була саме в F-роз'ємах, які були обтиснуті "на швидку руку" з порушенням усіх можливих технологій. Після коректного монтажу роз'ємів якість сигналу стала ідеальною. Тож запам'ятайте: економія часу чи зусиль на етапі обтиску може призвести до значно більших проблем та витрат у майбутньому.
Типи коаксіальних роз'ємів та їх особливості
Перед тим, як перейти до практики, важливо розуміти, що існують різні типи коаксіальних роз'ємів, кожен з яких має своє призначення та особливості монтажу. Найпоширенішими є:
- F-роз'єми: Найчастіше використовуються для підключення супутникового та кабельного телебачення, а також для деяких типів модемів. Саме про їх обтиск ми детально поговоримо сьогодні. Вони бувають накрутними (не потребують спеціального інструменту, але менш надійні) та обтискними (забезпечують надійне та довговічне з'єднання).
- BNC-роз'єми: Застосовуються в системах відеоспостереження, вимірювальній техніці, професійному аудіо- та відеообладнанні. Мають байонетний (поворотно-фіксуючий) механізм з'єднання.
- N-роз'єми: Використовуються у високочастотних системах, наприклад, для підключення Wi-Fi антен, в радіоаматорському зв'язку. Забезпечують надійне з'єднання з хорошим захистом від вологи.
- SMA-роз'єми: Мініатюрні роз'єми, що часто зустрічаються в портативній радіоапаратурі, GPS-приймачах, Wi-Fi роутерах та пігтейлах для підключення антен.
Сьогодні ми зосередимося на обтиску F-роз'єму, оскільки він є найпопулярнішим для домашнього використання, зокрема для кабелю типу RG-6 кабель.
Необхідний інструмент для обтиску та матеріали
Для якісного обтиску коаксіального кабелю вам знадобиться спеціалізований інструмент та, власне, сам кабель і роз'єми. Не варто намагатися обтиснути роз'єм підручними засобами на кшталт плоскогубців – це майже гарантовано призведе до поганого результату.
Ось базовий набір:
- Коаксіальний кабель: Наприклад, популярний RG-6 кабель або інший, відповідний вашим потребам.
- Коаксіальний роз'єм: F-роз'єм обтискного типу, що відповідає діаметру вашого кабелю.
- Інструмент для зачистки кабелю (стрипер): Спеціальний пристрій, який дозволяє акуратно зняти шари ізоляції кабелю на потрібну довжину, не пошкодивши центральну жилу та екрануюче обплетення. Існують моделі з регульованими лезами для різних типів кабелю.
- Обтискний інструмент (крімпер): Основний інструмент для обтиску. Він забезпечує рівномірне та надійне обтиснення гільзи роз'єму навколо кабелю. Для F-роз'ємів зазвичай використовують крімпери з шестигранною або круглою матрицею.
- Ніж або кусачки: Для рівного обрізання кабелю перед зачисткою.
Використання якісного спеціалізованого інструменту – це не розкіш, а необхідність для забезпечення надійного з'єднання.
Покрокова інструкція обтиску F-конектора на RG-6 кабель
Отже, ви підготували все необхідне. Тепер перейдемо безпосередньо до процесу обтиску F-роз'єму на прикладі поширеного RG-6 кабелю.
Крок 1: Підготовка кабелю
Правильна підготовка кабелю – це половина успіху.
- Обрізка кабелю: За допомогою ножа або кусачок обріжте кінець кабелю строго перпендикулярно. Кривий зріз ускладнить подальші кроки.
- Зачистка зовнішньої ізоляції:
- Якщо у вас є стрипер: Вставте кабель у відповідний отвір стрипера (зазвичай для RG-6 є маркування). Прокрутіть стрипер навколо кабелю 2-3 рази і зніміть відрізану частину зовнішньої ізоляції. Якісний стрипер зробить два надрізи: один повністю зніме зовнішню оболонку та екран, оголивши центральну жилу з діелектриком, а другий – лише зовнішню оболонку, залишивши екран. Стандартна довжина зачистки для F-роз'єму – приблизно 12-15 мм для повного оголення діелектрика та 6-8 мм для оголення екрану.
- Якщо стрипера немає (не рекомендується, але можливо): Дуже акуратно ножем по колу надріжте зовнішню ізоляцію на відстані приблизно 15 мм від краю. Намагайтеся не пошкодити екрануюче обплетення під нею. Зніміть ізоляцію.
- Підготовка екрануючого обплетення: Акуратно розправте волоски екрануючого обплетення (і фольгу, якщо вона є) та загорніть їх назад поверх зовнішньої ізоляції кабелю. Переконайтеся, що жоден волосок обплетення не торкається центральної жили.
- Зачистка діелектрика: Тепер потрібно оголити центральну мідну жилу. Стрипер зазвичай робить це автоматично. Якщо ви працюєте ножем, акуратно зріжте шар діелектрика (білий спінений матеріал) навколо центральної жили, залишивши її відкритою приблизно на 6-8 мм. Дуже важливо не подряпати і не надрізати саму центральну жилу, оскільки це погіршить проходження сигналу та може призвести до її обламування. Центральна жила повинна бути прямою і чистою.
- Перевірка розмірів: В результаті у вас має вийти наступне: центральна жила виступає на 6-8 мм, за нею йде діелектрик, поверх якого загорнуте екрануюче обплетення, і все це заходить під зовнішню ізоляцію кабелю.
Крок 2: Встановлення F-роз'єму на підготовлений кабель
- Акуратно, обертальними рухами, надіньте коаксіальний роз'єм на підготовлений кінець кабелю. Робіть це так, щоб центральна жила увійшла в центральний отвір роз'єму, а діелектрик з загорнутим на нього екраном увійшов всередину гільзи роз'єму.
- Просувайте роз'єм до тих пір, поки діелектрик не впреться у внутрішній торець роз'єму, а центральна жила не вийде з передньої частини роз'єму приблизно на 1-2 мм. Важливо, щоб загорнуте екрануюче обплетення опинилося затиснутим між внутрішньою стінкою роз'єму та діелектриком, забезпечуючи надійний контакт.

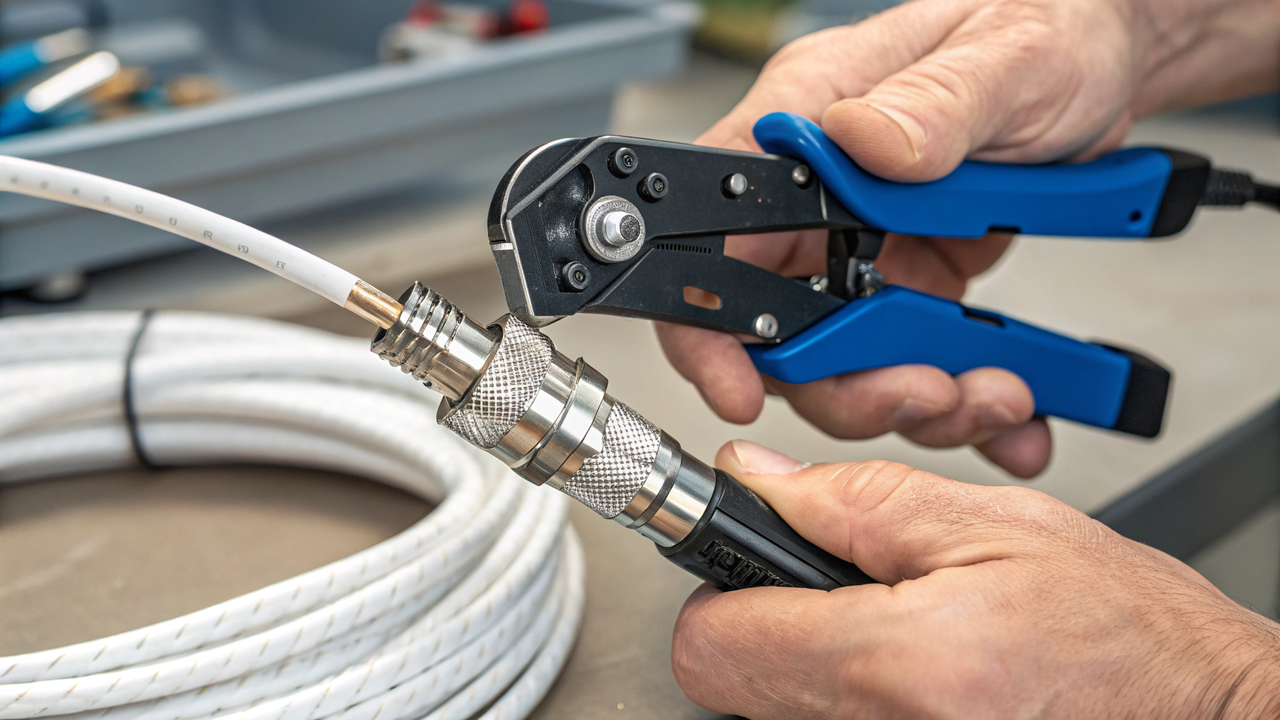

Крок 3: Обтиск коаксіального кабелю за допомогою інструменту
- Вставте кабель з надітим роз'ємом у відповідне гніздо обтискного інструменту (крімпера). Переконайтеся, що роз'єм правильно і повністю розміщений в матриці крімпера.
- Плавно, але впевнено стисніть ручки крімпера до упору (до характерного клацання, якщо інструмент має тріскачковий механізм). Це забезпечить рівномірний обтиск коаксіального кабелю, а точніше – гільзи роз'єму.
- Розтисніть ручки та вийміть кабель з обтиснутим роз'ємом.
Крок 4: Перевірка якості обтиску
Після обтиску обов'язково проведіть контроль якості:
- Візуальний огляд: Роз'єм повинен сидіти на кабелі щільно, без перекосів. Гільза роз'єму повинна бути рівномірно обтиснута, без надмірних деформацій. Центральна жила повинна виступати з роз'єму на 1-2 мм і не торкатися корпусу роз'єму.
- Механічна міцність: Спробуйте обережно потягнути за роз'єм та кабель у протилежні сторони. Якісно обтиснутий роз'єм не повинен зміщуватися чи злітати з кабелю. Однак не докладайте надмірних зусиль, щоб не пошкодити з'єднання.
- Перевірка на коротке замикання (опціонально, але бажано): Якщо у вас є мультиметр або кабельний тестер, перевірте опір між центральною жилою та корпусом роз'єму. Він повинен бути нескінченно великим (розрив). Також перевірте цілісність центральної жили та екрану.
Поширені помилки при монтажі роз'єму та як їх уникнути
Навіть при, здавалося б, простому процесі, як обтиск коаксіального кабелю, легко припуститися помилок. Ось найпоширеніші з них:
Помилка | Наслідок | Як уникнути |
---|---|---|
Неправильна довжина зачистки кабелю | Поганий контакт, коротке замикання, роз'єм не тримається | Чітко дотримуйтесь рекомендованих розмірів зачистки для вашого типу роз'єму, використовуйте стрипер з калібруванням |
Пошкодження (подряпини, надріз) центральної жили | Ослаблення сигналу, обламування жили | Використовуйте якісний стрипер, будьте обережні при роботі ножем |
Волоски екрану торкаються центральної жили | Коротке замикання, відсутність сигналу | Ретельно розправляйте та загинайте обплетення, перевіряйте візуально перед надяганням роз'єму |
Недостатній або надмірний обтиск роз'єму | Ненадійний контакт, роз'єм бовтається; пошкодження кабелю або роз'єму | Використовуйте відповідний крімпер, дотримуйтесь зусилля обтиску (зазвичай до упору ручок) |
Використання невідповідного роз'єму для кабелю | Роз'єм неможливо надіти, або він не забезпечить належного контакту та фіксації | Завжди підбирайте роз'єм під конкретний тип та діаметр коаксіального кабелю (напр. RG-6 кабель) |
Бруд або окислення на контактах | Погіршення сигналу з часом | Використовуйте чисті матеріали, забезпечуйте герметичність з'єднання (особливо для зовнішнього монтажу) |
Поради від експерта для ідеального з'єднання
За роки роботи я виробив для себе кілька правил, які допомагають досягати найкращого результату при монтажі роз'єму:
- Завжди використовуйте якісні матеріали. Дешевий коаксіальний кабель та роз'єми сумнівної якості – це хибна економія. Обирайте продукцію перевірених виробників.
- Не економте на інструменті. Гарний стрипер та крімпер значно полегшать роботу та забезпечать стабільно високу якість з'єднань. Це інвестиція, яка окупиться.
- Дотримуйтесь інструкцій виробника кабелю та роз'ємів. Розміри зачистки можуть дещо відрізнятися для продукції різних брендів.
- Практикуйтесь. Якщо ви робите це вперше, спробуйте обтиснути кілька роз'ємів на непотрібному шматку кабелю, щоб "набити руку".
- Уважність та акуратність – ваші найкращі помічники. Не поспішайте, ретельно виконуйте кожен крок.
- Для зовнішнього монтажу використовуйте роз'єми з герметизацією або додатково захищайте з'єднання термоусадковою трубкою з клейовим шаром.
Сподіваюся, ця детальна інструкція та мої поради допоможуть вам опанувати навичку правильного обтиску коаксіального роз'єму. Якісне з'єднання – це запорука бездоганної роботи вашого обладнання на довгі роки.
Якщо ж у вас виникли труднощі, або ви не впевнені у своїх силах, чи вам потрібна консультація щодо вибору коаксіального кабелю, роз'ємів, інструменту або готових кабельних збірок (пігтейлів), менеджери ПрАТ "РОКС" завжди готові надати професійну допомогу. Ми маємо широкий асортимент продукції та багаторічний досвід, щоб запропонувати найкраще рішення саме для ваших завдань. Звертайтеся!
