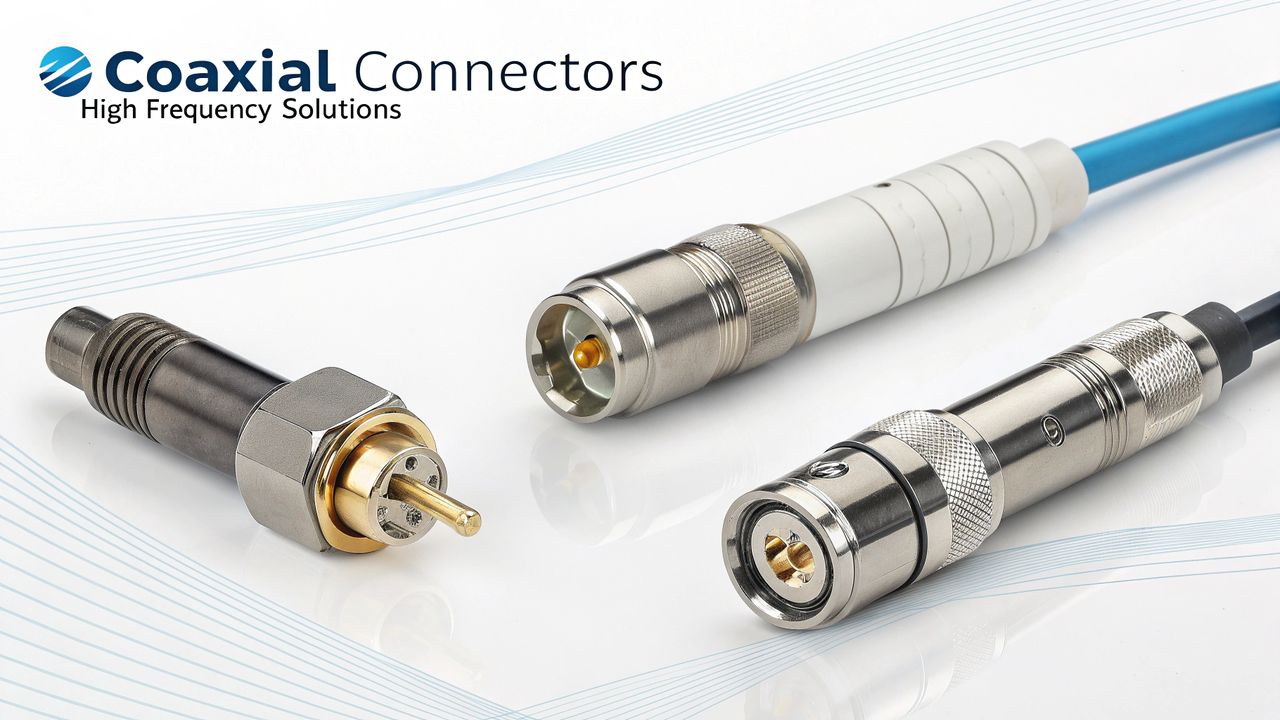

Еволюція коаксіальних роз'ємів - від простих з'єднань до високочастотних рішень

Еволюція коаксіальних роз'ємів - від простих з'єднань до високочастотних рішень

За роки роботи у світі телекомунікацій та радіоелектроніки я бачив чимало. Від перших невпевнених спроб передати сигнал на відстань до сучасних високошвидкісних магістралей, які пронизують нашу планету. І знаєте, що залишалося незмінним, хоча й постійно вдосконалювалося? Непомітний герой будь-якої кабельної системи – коаксіальний роз'єм.

Багато хто вважає кабельні з'єднання чимось другорядним, дрібницею. Але я, як людина, яка не раз стикалася з проблемами "на кінцях" кабелю, можу з впевненістю сказати: саме від якості роз'єму та правильності його монтажу залежить, чи дійде ваш сигнал туди, куди потрібно, без втрат та спотворень. Адже навіть найдорожчий кабель і найсучасніше обладнання виявляться безсилими, якщо точка їхнього з'єднання є слабкою ланкою. У цій статті я хочу поділитися з вами своїм досвідом та поглядом на еволюцію цих важливих компонентів.

Перші кроки та значення коаксіальних з'єднань

Пам'ятаю часи, коли поняття "висока частота" було дещо іншим, ніж сьогодні. Але навіть тоді інженери розуміли, що простий двожильний провідник не годиться для передачі радіосигналів. Потрібне було щось, що забезпечить екранування від зовнішніх перешкод та контроль над електричними параметрами лінії. Так з'явився коаксіальний кабель – дві співвісні провідні жили, розділені діелектриком, із зовнішнім екраном.

Але кабель потрібно було якось підключати. Перші коаксіальні роз'єми були відносно простими, розрахованими на ті частоти та рівні сигналу, що використовувалися тоді. Їхнє головне завдання полягало у забезпеченні надійного фізичного та електричного контакту центральної жили та екрана кабелю з відповідними елементами пристрою.

Ключова перевага коаксіальної структури – можливість підтримувати сталий хвильовий опір по всій довжині лінії передачі, що є критично важливим для мінімізації відбиття сигналу, особливо на вищих частотах.

Розквіт різновидів: типи коаксіальних роз'ємів для різних потреб

З розвитком радіотехніки, телебачення, а пізніше і мобільного зв'язку, виникала потреба у коаксіальних роз'ємах з різними характеристиками. З'явилися десятки, якщо не сотні, їхніх різновидів, кожен з яких був оптимізований для певного діапазону частот, рівня потужності, умов експлуатації чи призначення.

Можна виділити кілька найбільш поширених типів коаксіальних роз'ємів, з якими я стикався найчастіше у своїй практиці:

  • BNC (Bayonet Neill–Concelman): Дуже поширений для низьких та середніх частот (до 4 ГГц). Характерний байонетний замок, що забезпечує швидке з'єднання/роз'єднання. Використовувався у ранніх мережах Ethernet, вимірювальному обладнанні.
  • N-тип (Neill connector): Розроблений для військових застосувань, відзначається високою надійністю та можливістю роботи на частотах до 11 ГГц (а в деяких версіях і вище). Широко використовується в радіозв'язку, радарних системах, базових станціях мобільного зв'язку. Це один з моїх улюблених роз'ємів за його міцність.
  • SMA (SubMiniature version A): Компактний, різьбовий ВЧ роз'єм, що працює на частотах до 18 ГГц (існують варіанти до 26.5 ГГц і вище). Надзвичайно популярний у високочастотній електроніці, військовій техніці, супутникових системах, вимірювальному обладнанні.
  • TNC (Threaded Neill–Concelman): Різьбовий варіант BNC, забезпечує більш надійне з'єднання в умовах вібрації та працює на дещо вищих частотах.
  • UHF (Ultra High Frequency) / PL-259: Парадоксально названий "UHF", оскільки ефективно працює лише до кількох сотень мегагерц. Дуже поширений серед радіоаматорів. Простий і недорогий.
  • F-тип: Добре знайомий кожному, хто має супутникове чи кабельне телебачення. Дешевий, простий, але розрахований на побутові частоти (до 2-3 ГГц) та не найкращий для високоточних застосувань.
  • 7/16 DIN: Потужний, великогабаритний роз'єм, розроблений для високих потужностей у базових станціях мобільного зв'язку. Витримує значні навантаження та погодні умови.

Ось невелика таблиця для порівняння деяких популярних типів коаксіальних роз'ємів:

Тип роз'єму Хвильовий опір Типовий діапазон частот Спосіб з'єднання Типове застосування
BNC 50 або 75 Ом До 4 ГГц Байонет Вимірювальне обладнання, відеоспостереження
N-тип 50 Ом До 11 (18) ГГц Різьба Радіозв'язок, базові станції, радарні системи
SMA 50 Ом До 18 (26.5+) ГГц Різьба Високочастотна електроніка, супутникові системи
UHF 50 Ом До 300 МГц Різьба Радіоаматорський зв'язок
F-тип 75 Ом До 2-3 ГГц Різьба (накрутка) Супутникове/кабельне ТБ
7/16 DIN 50 Ом До 7.5 ГГц Різьба Базові станції мобільного зв'язку, високопотужні системи

Високочастотні виклики та ВЧ роз'єми

Зі зростанням робочих частот до гігагерців вимоги до кабельних з'єднань значно зросли. Прості конструкції почали вносити неприпустимі втрати, створювати відбиття сигналу через неоднорідність хвильового опору в місці з'єднання. З'явилося поняття ВЧ роз'єми не просто як "з'єднувач", а як окремий прецизійний компонент радіочастотного тракту.

На високих частотах важлива кожна деталь:

  • Точність виготовлення: Мінімальні відхилення у розмірах та геометрії можуть суттєво впливати на електричні характеристики.
  • Якість матеріалів: Діелектричні втрати у матеріалах, що розділяють центральний провідник та екран, стають значними. Провідність металів та якість покриття контактів також критичні.
  • Конструкція: Необхідно мінімізувати ємності та індуктивності, які виникають у місці з'єднання. Це досягається ретельним прорахунком геометрії.
  • Надійність контакту: Поверхневий скін-ефект на високих частотах означає, що струм протікає переважно по поверхні провідника. Чистий, щільний контакт є життєво необхідним.

Сучасні ВЧ роз'єми – це результат складних інженерних розрахунків та використання передових технологій виробництва. Вони є невід'ємною частиною забезпечення цілісності сигналу на високих частотах.

Майстерність монтажу коаксіального роз'єму: від теорії до практики

Навіть найкращий коаксіальний роз'єм можна зіпсувати неправильним монтажем. Я бачив це тисячі разів: перекручений екран, пошкоджений діелектрик, погано зачищена центральна жила, неякісне обтискання чи паяння. Кожен такий недолік – це потенційне джерело втрат, відбиття сигналу, а іноді й повного обриву зв'язку.

Процес монтажу коаксіального роз'єму – це свого роду мистецтво, яке вимагає терпіння, точності та правильних інструментів. Ось основні кроки, які я завжди виконую:

  1. Підготовка кабелю: Використання спеціального стрипера для коаксіального кабелю. Він дозволяє зняти зовнішню оболонку, екран та діелектрик на точно виміряну довжину, не пошкодивши внутрішні провідники. Це критично! Я пам'ятаю, як на початку кар'єри намагався робити це ножем – результат завжди був плачевний.
  2. Підготовка екрана: Акуратно розправити обплетення або підготувати фольгований екран з дренажним провідником відповідно до типу роз'єму (під обтиск, під затиск, під паяння).
  3. Підготовка центральної жили: Зачистити центральну жилу від залишків діелектрика на потрібну довжину. Вона має бути рівною і чистою.
  4. З'єднання з роз'ємом: Вставити кабель у роз'єм, переконавшись, що центральна жила правильно входить у контактний пін, а екран розташовується так, як передбачено конструкцією роз'єму.
  5. Фіксація: Залежно від типу роз'єму та кабелю, це може бути:
    • Обтискання: Використовується спеціальний обтискний інструмент (кліщі) для деформації гільзи роз'єму навколо кабелю. Це найпоширеніший метод для багатьох сучасних роз'ємів.
    • Паяння: Центральний пін та/або корпус роз'єму припаюється до центральної жили та екрана відповідно. Вимагає хорошого паяльника та навичок.
    • Затискання: Деякі роз'єми мають спеціальні затискні механізми.
  6. Перевірка: Візуальний огляд на відсутність коротких замикань між центральною жилою та екраном, перевірка надійності механічного з'єднання.

Правильний монтаж коаксіального роз'єму не тільки забезпечує хороші електричні параметри, але й гарантує механічну міцність з'єднання, що особливо важливо для зовнішніх антенних систем.

Одного разу ми діагностували проблему з сигналом на базовій станції. Все обладнання було новим, кабель якісний. Декілька днів шукали причину, перевіряли все. Виявилось, що монтажник на одному з ВЧ роз'ємів залишив мікроскопічну "волосинку" екрану, яка майже торкалася центральної жили. На низьких частотах це не впливало, але на робочій частоті станції це створювало таку неоднорідність, що сигнал сильно відбивався. Дрібниця, а скільки часу та ресурсів було витрачено!

Діагностика та налаштування: забезпечення надійної роботи з N-тип роз'ємом та SMA роз'ємом

Коли система змонтована, робота не закінчується. Необхідно переконатися, що все працює належним чином. Для діагностики кабельних з'єднань та налаштування систем з антенами та коаксіальними кабелями використовуються спеціальні прилади – аналізатори спектру, вимірювачі коефіцієнта стоячої хвилі (КСВ або VSWR), векторні аналізатори кіл.

Навіть проста візуальна перевірка може багато сказати. Чи не перекручений кабель біля роз'єму? Чи щільно затягнута різьба (для N-тип роз'ємів чи SMA роз'ємів)? Чи немає ознак корозії чи механічних пошкоджень?

Вимірювання КСВ є одним з найпоширеніших методів оцінки якості кабельного з'єднання та антенної системи. Високий КСВ свідчить про те, що значна частина сигналу відбивається назад до джерела, а не випромінюється антеною чи досягає приймача. Причинами можуть бути як сама антена, так і втрати чи відбиття у кабелі або роз'ємах.

Регулярна діагностика кабельних з'єднань та антенних систем дозволяє виявити проблеми на ранній стадії та уникнути серйозних збоїв у роботі обладнання.

Наприклад, N-тип роз'єм, будучи дуже надійним, вимагає правильного моменту затягування. Перетягування може пошкодити роз'єм або обладнання, до якого він підключається. Недотягування призведе до поганого контакту та погіршення характеристик. Для прецизійних SMA роз'ємів, які часто використовуються у вимірювальному обладнанні або високочастотних модулях, чистота контактів є абсолютно критичною. Навіть пилинка може спричинити значні втрати на частотах вище 10 ГГц.

Пам'ятаю випадок, коли ми не могли отримати стабільні вимірювання на векторному аналізаторі. Перевірили кабелі, калібрування, але результат плавав. Зрештою, виявили мікроскопічне забруднення на контакті одного з прецизійних SMA роз'ємів на самому аналізаторі. Після очищення проблема зникла. Цей випадок ще раз довів, наскільки важлива увага до деталей при роботі з ВЧ роз'ємами.

Майбутнє коаксіальних технологій

Незважаючи на появу бездротових технологій, коаксіальні кабелі та роз'єми залишаються надзвичайно актуальними. Вони є основою для багатьох систем зв'язку, де потрібна висока пропускна здатність, мінімальні втрати та надійне екранування.

Розвиток йде у напрямку:

  • Роботи на ще вищих частотах (міліметрові хвилі для 5G та супутнього зв'язку). Це вимагає розробки нових типів роз'ємів з ще більш жорсткими допусками та іншими матеріалами.
  • Мініатюризації. Пристрої стають меншими, і роз'єми мають відповідати цій тенденції (наприклад, U.FL, I-PEX).
  • Підвищення надійності та стійкості до зовнішніх факторів для використання у складних умовах.

Коаксіальні технології продовжують еволюціонувати, адаптуючись до зростаючих вимог сучасності, забезпечуючи надійну передачу даних у найрізноманітніших застосуваннях.

Висновок

Шлях коаксіальних роз'ємів – це історія постійного вдосконалення, викликаного потребами технологічного прогресу. Від простих з'єднань для перших радіосистем до прецизійних ВЧ роз'ємів для гігагерцових частот – кожен крок цієї еволюції був спрямований на забезпечення більш надійної, швидкої та якісної передачі сигналу.

Як спеціаліст з багаторічним досвідом, я знаю, що успіх будь-якої системи зв'язку чи передачі даних значною мірою залежить від якості її компонентів, особливо таких "непомітних", як коаксіальні роз'єми. Правильний вибір типу коаксіального роз'єму, його якісний монтаж та періодична діагностика – це інвестиція у стабільність та ефективність вашого обладнання.

Якщо ви маєте сумніви щодо вибору роз'ємів, кабелю, антен, або ж потребуєте допомоги з монтажем чи діагностикою кабельних з'єднань, не соромтеся звернутися. Наші менеджери в ПрАТ "РОКС" завжди готові надати кваліфіковану консультацію та підібрати оптимальні рішення для ваших завдань. Ваш сигнал заслуговує на найкраще з'єднання!
