Оптимізація параболічних антен для максимальної продуктивності

Привіт, друзі! Мене звати... хоча, ім'я тут не головне. Важливий мій досвід – більше 20 років у світі кабельної продукції, антен, роз'ємів та пігтейлів. Я бачив сотні, якщо не тисячі, систем зв'язку, де параболічні антени були ключовим елементом. І знаєте, що я помітив? Дуже часто потенціал цих потужних пристроїв використовується лише наполовину.

Ви коли-небудь стикалися з ситуацією, коли ваша параболічна антена ніби працює, але сигнал слабкий, переривається, або картинка сиплеться "квадратиками"? Можливо, ви вклали значні кошти в якісне обладнання, але результат все одно не тішить. Це не просто прикро – це втрачений час, нерви, а інколи й гроші на зайві спроби "виправити" проблему методом "тику". Я сам колись у молодості, коли тільки починав свій шлях у цій сфері, витратив цілий день на пошук сигналу з новенькою 1,2-метровою тарілкою, поки не зрозумів, що проблема не в антені, а в неправильному налаштуванні опромінювача. Саме тому я й вирішив написати цю статтю.

Чи знаєте ви, що навіть невеличке відхилення від ідеальних параметрів може знизити ефективність вашої параболічної антени на 20-30%? А іноді й більше! Мета цієї статті – показати вам, як "розбудити" повну потужність вашої "тарілки". Ми розглянемо типові проблеми, з якими стикаються як аматори, так і, не побоюсь цього слова, деякі "спеціалісти", а також дамо практичні поради, засновані на багаторічному досвіді. Ви дізнаєтесь про тонкощі налаштування антен, вплив кабелю та роз'ємів, а також про унікальні методи оптимізації, які дозволять вам отримати стабільний та якісний сигнал. Читайте далі, і ви зрозумієте, чому ваші проблеми з сигналом можуть бути не проблемою антени взагалі!

Чому ваша параболічна антена не "видає" максимум?

Часто до нас у магазин звертаються клієнти з одним і тим же питанням: "Моя антена ніби працює, але чому сигнал такий слабкий?" Це одна з найпоширеніших проблем, і причин може бути декілька, починаючи від дрібних, але критичних помилок при монтажі, і закінчуючи неочевидними факторами, що впливають на якість прийому.

По-перше, неправильна установка. Це фундамент, і якщо він кривий, вся будівля хитатиметься. Навіть якщо ви виставили антену "на око" і щось там зловили, це ще не означає, що вона працює на повну. Уявіть, що ви намагаєтесь налити воду у вузьку горловину пляшки з відра, стоячи за п'ять метрів. Навіть якщо трохи води потрапить, більшість проллється повз. З антеною те саме: вона повинна бути ідеально сфокусована на джерелі сигналу. За моїми спостереженнями, до 40% проблем зі слабким сигналом пов'язані саме з неточною юстировкою.

По-друге, стан обладнання. Часом люди економлять на дрібницях – конекторах, кабелях, кріпленнях. А потім дивуються, чому сигнал "плаває". Якось мав справу з клієнтом, який купив нову, дорогу антену, але підключив її до старого, потрісканого кабелю, що пролежав на сонці кілька років. Втрати в такому кабелі були настільки значні, що він "з'їдав" майже весь сигнал. Замінивши кабель, ми отримали приріст сигналу на 10-15 дБ, що є величезною різницею! Якість кабелю коаксіального та його цілісність – це критично важливий елемент.

По-третє, перешкоди та зовнішні фактори. Це може бути все, що завгодно: дерева, будинки, навіть дощ чи сніг. Іноді я бачив, як люди встановлювали тарілки за густими кронами дерев, а потім дивувалися, чому сигналу немає. Радіохвилі, особливо на високих частотах, дуже чутливі до перешкод. Навіть сильний вітер, який змушує антену трохи зміщуватися, може призвести до значного погіршення прийому.

Завжди починайте діагностику з перевірки основи: ідеальне вирівнювання та якісний кабель – це 80% успіху.

Секрети правильного встановлення параболічної антени

Правильне встановлення параболічної антени – це мистецтво, яке потребує не тільки знання теорії, а й практичних навичок. Багато хто думає, що достатньо просто "навести" тарілку в потрібному напрямку, але це лише верхівка айсберга.

Вибір місця: де ваш сигнал "дихає" вільно?

Місце для встановлення антени повинно забезпечувати пряму видимість до джерела сигналу. Це означає, що на шляху сигналу не повинно бути жодних перешкод: дерев, високих будівель, пагорбів. Якось довелося мені виїжджати на об'єкт, де клієнт встановив антену на першому поверсі будівлі, і вона "дивилася" прямо в стіну сусіднього будинку. Зрозуміло, сигналу там не було. Переставили на дах – і все запрацювало.

Особливу увагу слід приділяти куту місця (elevation) та азимуту (azimuth). Ці параметри визначають точне положення антени відносно горизонтальної та вертикальної площин. Для супутникових антен ці значення залежать від вашого географічного розташування та супутника, на який ви налаштовуєтеся. Зазвичай їх можна знайти в онлайн-калькуляторах або в інструкціях до ресиверів.

Міцність кріплення: щоб антена не "танцювала" від вітру

Надійність кріплення – це не просто питання довговічності, а й критичний фактор для стабільності сигналу. Антена, яка хитається від найменшого подиху вітру, ніколи не дасть максимальної продуктивності. Я завжди рекомендую використовувати міцні кронштейни і надійні анкери. Не економте на кріпленні – це інвестиція в стабільність.

В моїй практиці був випадок, коли клієнт скаржився на "плаваючий" сигнал. Виявилося, що його антена була закріплена на старому, трухлявому дерев'яному стовпі. При найменшому вітрі стовп коливався, і сигнал зникав. Замінивши опору на металеву щоглу, ми повністю вирішили проблему. За статистикою, близько 15% викликів на ремонт пов'язані саме з ненадійним кріпленням.

Точне наведення: міліметри мають значення

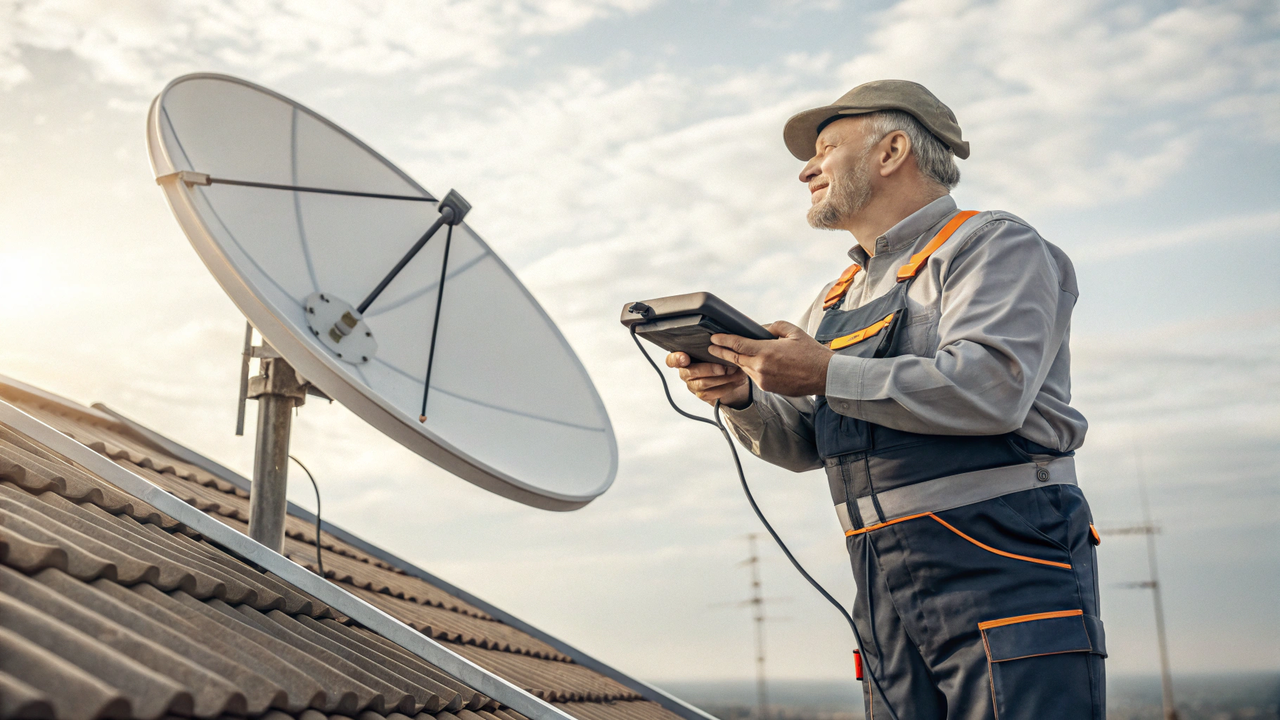

Це найважливіший етап. Для максимальної продуктивності антена повинна бути наведена з мікронною точністю. Використовуйте саморобний сатфайндер або професійний прилад для налаштування супутникових антен (типу SatFinder).

Часто задають питання: "Чи можна налаштувати антену без SatFinder?" Відповідь: Можна, але це як шукати голку в стозі сіна із зав'язаними очима. Теоретично, ви можете орієнтуватися по картинці на телевізорі або по шкалі сигналу в ресивері. Однак, без приладу ви ніколи не досягнете ідеальної точності. Наприклад, якщо ваш ресивер показує 80% якості сигналу, це не означає, що це максимум. З SatFinder я часто знаходив "приховані" 5-10% приросту, що могло вирішити проблему з нестабільним прийомом на проблемних каналах. Це як тонке налаштування музичного інструменту – без тюнера ви можете зіграти мелодію, але вона звучатиме фальшиво. Професійний прилад дозволяє "викрутити" максимум.

Ніколи не нехтуйте точністю наведення. Використовуйте спеціалізовані прилади – це зекономить ваш час і нерви.

Невидимі "вороги" вашого сигналу

Часто користувачі зосереджуються на самій антені, забуваючи про такі "дрібниці", як кабель та роз'єми. А дарма! Вони відіграють не менш важливу роль у якості сигналу.

Коаксіальний кабель: якість має значення

Коаксіальний кабель – це "артерія", якою тече ваш сигнал. Його якість безпосередньо впливає на рівень втрат. Дешеві кабелі, особливо ті, що не призначені для зовнішнього використання, швидко руйнуються під впливом УФ-випромінювання, перепадів температур та вологи. Внутрішній провідник окислюється, екранування порушується, і втрати сигналу зростають експоненціально.

Я завжди рекомендую використовувати кабель RG-6 або RG-11 з мідною жилою та якісним екрануванням. Ось невелика порівняльна таблиця втрат в типових кабелях на частоті 1 ГГц:

З власного досвіду: я бачив, як заміна 30-метрового бюджетного кабелю RG-59 на якісний RG-6 давала приріст сигналу в середньому на 5-7 дБ. Це рівносильно збільшенню діаметра антени майже вдвічі!

Обираючи кабель, зверніть увагу на маркування: шукайте позначки "Outdoor" або "UV Resistant". Це гарантує його стійкість до зовнішніх впливів.

Роз'єми та конектори - слабкі ланки ланцюга

F-конектори – це той елемент, який часто ігнорують, а потім стикаються з проблемами. Неякісні, погано обжаті або окислені конектори створюють додатковий опір і втрати сигналу, а також є джерелом шуму.

Порада: використовуйте лише компресійні F-конектори або конектори для кабелю RG-6, які забезпечують надійний контакт і герметичність. Завжди захищайте з'єднання від вологи за допомогою термоусадочних трубок або спеціальних ізоляційних стрічок. Волога, що потрапляє всередину конектора, викликає окислення, що може повністю "вбити" ваш сигнал. Я бачив, як цілі системи виходили з ладу через один єдиний незахищений конектор, до якого потрапила вода.

Пам'ятайте, що якісний кабель та надійні роз'єми – це не витрати, а інвестиції в стабільність та довговічність вашої системи.

Вплив опромінювача та конвертера

Опромінювач (або конвертер для супутникових антен) – це серце вашої параболічної системи. Саме він збирає сфокусовані відбивачем радіохвилі і перетворює їх в електричний сигнал.

Правильне розташування опромінювача: ключ до фокусу

Основна задача параболічного відбивача – зібрати всі паралельні промені, що падають на нього, в одну точку – фокус. Саме в цій точці і повинен знаходитися опромінювач. Навіть незначне зміщення опромінювача від фокуса може призвести до суттєвого зниження коефіцієнта посилення антени. Це називається дефокусуванням.

Кожна параболічна антена має свою фокусну відстань (F/D ratio), яка вказана в її паспорті. Це відстань від центру рефлектора до точки фокуса. Опромінювач повинен бути встановлений саме на цій відстані. На більшості антен є шкала для точного позиціонування опромінювача.

Моя рекомендація: при встановленні завжди перевіряйте цей параметр. Я часто зустрічав ситуації, коли після сильного вітру або недбалого монтажу опромінювач був зміщений. Навіть 1-2 сантиметри відхилення можуть "вкрасти" у вас 5-10% сигналу.

Якість конвертера (LNB)

Для супутникових систем конвертер (LNB) відіграє ключову роль. Він приймає високочастотний сигнал від супутника, підсилює його і перетворює на нижчу проміжну частоту, яка вже передається по кабелю до ресивера.

Основними параметрами LNB є:

• Коефіцієнт шуму (Noise Figure): Чим менше це значення (вимірюється в дБ), тим краще конвертер обробляє слабкі сигнали. Сучасні конвертери мають коефіцієнт шуму в межах 0.1 – 0.3 дБ.
• Діапазон частот: Конвертер повинен працювати в потрібному діапазоні (наприклад, Ku-діапазон для супутникового телебачення).

Завжди вибирайте якісний конвертер від перевірених виробників. Економія на LNB може "нівелювати" всі переваги дорогої антени.

Правильне розташування опромінювача та якісний конвертер – це ваш гарант чистого та сильного сигналу.

Інші фактори оптимізації: підсилювачі, пігтейли та захист

Навіть після ідеального налаштування антени, кабелю та конвертера, можуть бути нюанси, які дозволять вам "витиснути" ще більше продуктивності.

Антенні підсилювачі або коли потрібна "допінг-терапія"

Антенні підсилювачі використовуються, коли сигнал, навіть після всіх оптимізацій, все ще недостатній. Це може бути актуально для дуже довгих кабельних трас або в зонах зі слабким сигналом. Однак, важливо розуміти, що підсилювач підсилює не тільки корисний сигнал, а й шум. Якщо сигнал вже сильно "зашумлений" на вході, підсилювач зробить його просто гучнішим, але не чистішим.

Використовувати підсилювач слід обережно і лише після того, як ви переконалися, що всі інші елементи системи оптимізовані. Інакше ви можете отримати "перезбудження" сигналу, що призведе до спотворень. Я рекомендую розглядати підсилювачі лише як останній крок у боротьбі за якісний сигнал.

Пігтейли: коротка, але важлива ланка

Пігтейли – це короткі, гнучкі кабельні збірки, які використовуються для з'єднання між антеною та радіообладнанням, наприклад, Wi-Fi роутером або модемом. Вони зазвичай мають спеціальні роз'єми Wi-Fi або інші специфічні конектори на кінцях. Їхня якість є критичною, адже навіть на такому короткому відрізку можуть виникнути значні втрати, якщо пігтейл не відповідає стандартам або має пошкодження.

Важливо вибирати пігтейли з відповідним імпедансом (зазвичай 50 Ом для радіочастотних систем) та якісними роз'ємами. Не економте на них, адже це прямий шлях до вашого приймача.

Захист від погодних умов та перешкод

• Громовідвід: Завжди встановлюйте громовідвід. Це не просто "додатковий аксесуар", а елемент безпеки, який може врятувати вашу електроніку і навіть життя від прямого удару блискавки.
• Заземлення: Правильне заземлення антени та кабелю є обов'язковим. Воно захищає обладнання від статичних розрядів та покращує перешкодозахищеність системи.
• Фарбування рефлектора: Якщо ваша параболічна антена має металевий рефлектор без покриття, розгляньте можливість його фарбування. Як зазначає Вікіпедія, блискучий металевий відбивач може фокусувати сонячні промені, що може призвести до перегріву приймача. Шар фарби, окрім захисту від корозії, допоможе уникнути цієї проблеми.

Не забувайте про дрібниці: якісні пігтейли та надійний захист від атмосферних впливів забезпечать довготривалу та безперебійну роботу вашої системи.

Ваш шлях до ідеального сигналу

Оптимізація параболічної антени – це комплексний процес, який вимагає уваги до деталей, знань і, звісно, правильного обладнання. Моя багаторічна практика показує, що більшість проблем з якістю сигналу можна вирішити, якщо підійти до справи системно, крок за кроком.

Почніть з ретельного вибору місця встановлення, забезпечивши пряму видимість та надійне кріплення. Далі, приділіть максимальну увагу точному наведенню антени за допомогою професійних приладів. Не шкодуйте коштів на якісний коаксіальний кабель та компресійні F-конектори – вони є невидимими, але критично важливими компонентами. Переконайтеся, що ваш опромінювач встановлений точно у фокусі, а конвертер має низький коефіцієнт шуму. І нарешті, не забувайте про важливість якісних пігтейлів та надійного захисту від погодних умов.

Я бачив, як люди витрачали купу грошей на заміну однієї антени на іншу, шукаючи "ту саму", яка дасть ідеальний сигнал. А проблема виявлялася в копійчаному роз'ємі або 20-сантиметровому зміщенні опромінювача. Пам'ятайте: не існує "поганих" антен, є лише неправильно налаштовані системи.
