Як працює супутникова антена - наведення, поляризація, прийом сигналу

Ви коли-небудь замислювались, чому у вашого сусіда картинка на екрані ідеальна, а у вас постійно "сиплеться", особливо в дощову погоду? Або чому після вітряної ночі улюблений канал зникає? Це не витівки злих духів, а банальне недорозуміння принципів роботи супутникового обладнання. Багато років я займався монтажем, налаштуванням і ремонтом супутникових систем, а зараз, працюючи менеджером з продажів у ПрАТ "РОКС", щодня відповідаю на десятки питань щодо прийому сигналу. І знаєте, що найцікавіше? Більшість проблем можна було б уникнути, знаючи лише кілька базових, але дуже важливих нюансів.

Ця стаття – ваш особистий посібник у світ бездоганного супутникового телебачення. Вона для тих, хто втомився від "квадратиків" і хоче раз і назавжди зрозуміти, як працює супутникова антена, що таке наведення, чому важливою є поляризація і як забезпечити стабільний прийом сигналу. Я поділюся з вами своїм багаторічним досвідом, розвінчаю міфи та надам практичні поради, які допоможуть вам не тільки вирішити поточні проблеми, а й уникнути їх у майбутньому. Адже знання – це сила, особливо коли мова йде про якість вашого дозвілля.

Супутникова антена - "око", що бачить космос

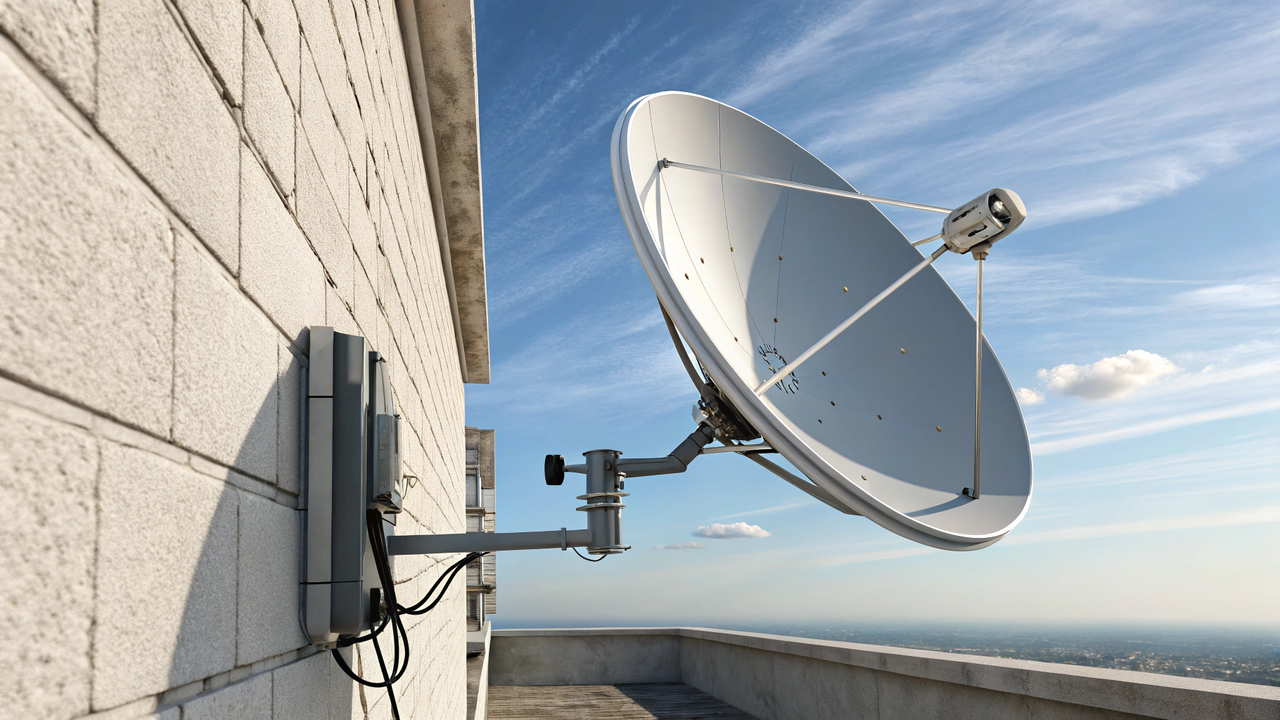

Супутникова антена – це, по суті, величезне "око", яке збирає слабкі радіохвилі, що надходять з геостаціонарних супутників на висоті близько 36 000 кілометрів над Землею. Ці супутники, як невидимі ретранслятори, передають телевізійні, радіо та інші дані. Наше "око" (параболічна антена) фокусує ці промені в одну точку – на приймач, який ми називаємо конвертер або LNB (Low Noise Block Downconverter). Без якісної "тарілки" навіть найкращий конвертер не врятує ситуацію. Я пам'ятаю випадок, коли клієнт купив найдорожчий ресивер, але його 60-сантиметрова антена, деформована після граду, просто не могла ефективно збирати сигнал. Довелося пояснювати, що проблема не в ресивері, а в "тарілці".

Діаметр антени має прямий вплив на якість прийому. Для стандартного Ku-діапазону (10.7-12.75 ГГц), який використовується більшістю супутників для домашнього ТБ, зазвичай достатньо антени діаметром 0.6-0.9 метра. Проте, якщо ви прагнете до ідеального сигналу, особливо для 4K-мовлення, або живете в зоні слабкого сигналу, варто розглянути тарілку діаметром 0.9-1.2 метра. Це забезпечить стабільніший прийом, навіть у несприятливих погодних умовах.

Порада: Завжди обирайте антену з якісного матеріалу, стійкого до корозії та деформації. Це інвестиція, яка окупиться стабільним сигналом на довгі роки.

Точне наведення супутникової антени

Найбільш критичний етап встановлення супутникової антени – це її наведення. Це справжнє мистецтво, що вимагає точності до міліметра. Супутник знаходиться у фіксованій точці на геостаціонарній орбіті відносно Землі, і ваша антена повинна бути направлена прямо на нього. Будь-яке відхилення, навіть на півградуса, призведе до суттєвого погіршення або повної відсутності сигналу.

Процес наведення включає три основні параметри:

1. Азимут: Це горизонтальний кут, що вказує напрямок антени (наприклад, на південь, південний схід). Його можна знайти за допомогою компаса або спеціальних додатків для смартфона.
2. Кут місця (елевація): Це вертикальний кут, що визначає нахил антени вгору або вниз. Цей параметр залежить від вашої географічної широти та довготи супутника.
3. Кут поляризації (або скручування конвертера): Про нього ми поговоримо детальніше в наступному розділі, але це також критично важливий елемент.

Пам'ятаю, як одного разу молодий монтажник намагався навести антену "на око", думаючи, що достатньо лише приблизно направити її на супутник. Через годину він викликав мене, скаржачись на відсутність сигналу. Виявилося, він не врахував, що супутник знаходиться на 4.8° сх. довготи (Astra 4A, колишній Sirius), а він орієнтувався на інший супутник, який навіть не було видно через сусідній будинок. Використання приладу для наведення або навіть банального додатка на телефоні з компасом та картою супутників значно спрощує завдання і гарантує результат. Наприклад, для Києва, кут місця для супутника Astra 4A становить близько 27-28 градусів, а азимут – приблизно 195 градусів (це південно-південно-західний напрямок).

Порада: Завжди використовуйте спеціальні інструменти або додатки для точного наведення антени. Це заощадить ваш час та нерви.

Поляризація сигналу: горизонталь чи вертикаль?

Поляризація – це орієнтація електричного поля радіохвилі. У супутниковому телебаченні зазвичай використовуються два основних типи лінійної поляризації: горизонтальна (H) і вертикальна (V). Для того, щоб сигнал був прийнятий коректно, конвертер на вашій антені повинен бути налаштований відповідно до поляризації сигналу, що передається супутником.

Уявіть, що ви намагаєтесь просунути лист паперу через щілину: якщо лист розташований горизонтально, а щілина вертикально, він не пройде. Те ж саме з поляризацією. Супутники передають сигнали одночасно як в горизонтальній, так і у вертикальній поляризації, що дозволяє їм транслювати більше каналів на одній частоті, не створюючи взаємних перешкод. Конвертер має всередині два приймачі, один для горизонтальної, інший для вертикальної поляризації. Налаштування поляризації здійснюється шляхом обертання конвертера в його кріпленні. Цей кут називається "кутом скручування" або "skews".

Наприклад, для супутників Astra 4A, Amos, Hotbird в Україні, кут скручування конвертера зазвичай становить від 0 до -15 градусів (залежить від вашого регіону), якщо дивитися на антену ззаду. Тобто, конвертер трохи "нахиляється" за годинниковою стрілкою або проти неї. Неправильно встановлений кут поляризації може призвести до "шумів" на екрані, періодичного зникнення каналів або навіть до повної відсутності сигналу на певній поляризації.

Порада: Після грубого наведення антени, проведіть точне налаштування поляризації, обертаючи конвертер у кріпленні. Навіть невелике обертання може значно покращити якість сигналу.

Прийом сигналу - від супутника до вашого телевізора

Отже, сигнал від супутника досягає вашої антени, фокусується на конвертері, який його підсилює та перетворює на нижчу частоту (зазвичай в діапазоні 950-2150 МГц). Цей сигнал далі надходить до вашого супутникового ресивера по коаксіальному кабелю. Кожен елемент цього ланцюжка відіграє ключову роль у забезпеченні якісного прийому.

Роль конвертера LNB

Конвертер (LNB) – це серце супутникової системи. Його основні функції:

• Прийом сигналу: Збирає сфокусовані антеною радіохвилі.
• Підсилення: Малошумний підсилювач (LNA) збільшує потужність дуже слабкого сигналу, що надходить із супутника.
• Перетворення частоти: Перетворює високу частоту супутникового сигналу (наприклад, 10-12 ГГц) на нижчу проміжну частоту (950-2150 МГц), яка може без значних втрат передаватися по коаксіальному кабелю. Це дозволяє використовувати стандартні кабелі та зменшує вартість системи.

Якось клієнт скаржився, що у нього постійно зникає сигнал на кількох каналах, але інші працюють нормально. Після діагностики виявилося, що його конвертер "підмерзав" у холодну погоду, що призводило до збою в роботі підсилювача для однієї з поляризацій. Заміна конвертера вирішила проблему.

Конвертери бувають різних типів за кількістю виходів:

• Single: Один вихід для одного ресивера.
• Twin: Два виходи для двох незалежних ресиверів або одного ресивера з функцією запису/PIP.
• Quad: Чотири виходи.
• Octo: Вісім виходів.
• Quattro: Чотири виходи, призначені для підключення до мультисвіча, який потім розподіляє сигнал на багато абонентів.

Вибір конвертера залежить від ваших потреб. Якщо у вас один телевізор, достатньо Single LNB. Якщо два – Twin, і так далі.

Порада: При виборі конвертера звертайте увагу на коефіцієнт шуму (noise figure), чим він менший (наприклад, 0.1 дБ), тим краще. Це безпосередньо впливає на якість сигналу, особливо за слабких погодних умов.

Важливість коаксіального кабелю

Коаксіальний кабель – це артерія, по якій сигнал від конвертера дістається до вашого ресивера. Якість кабелю має величезне значення. Дешевий, неякісний кабель з тонкою центральною жилою та поганим екрануванням може "з'їдати" до 50% сигналу на довжині всього 20-30 метрів. Це призводить до "сипання" картинки, особливо на слабких транспондерах.

Одного разу я встановлював систему в приватному будинку, де клієнт наполягав на використанні старого кабелю, який вже був прокладений. Після підключення рівень сигналу був ледь на 30%, хоча антена була налаштована ідеально. Замінивши 30 метрів старого кабелю на новий, якісний RG-6, ми отримали 80% сигналу. Різниця була колосальною!

Ось таблиця, що демонструє приблизні втрати сигналу в децибелах (дБ) для різних типів коаксіальних кабелів на частоті 2000 МГц (діапазон, що використовується для передачі сигналу від конвертера):

Порада: Ніколи не економте на коаксіальному кабелі! Обирайте кабель з якісною мідною центральною жилою та щільним екрануванням. Переконайтеся, що він стійкий до ультрафіолету та перепадів температур, якщо прокладатиметься на вулиці.

Супутниковий ресивер - мозок системи

Супутниковий ресивер (тюнер) – це пристрій, який приймає понижений сигнал від конвертера, декодує його і перетворює на формат, зрозумілий вашому телевізору (HDMI, RCA тощо). Саме він відповідає за відображення каналів, керування їх перемиканням, запис, якщо така функція є.

Багато хто питає: «Чому мій новий 4K-телевізор не показує 4K-канали через супутник, хоча я все налаштував?»

Відповідь: Це дуже часте запитання! Проблема полягає в тому, що для перегляду 4K-каналів потрібен не тільки 4K-телевізор, але й супутниковий ресивер, який підтримує стандарт DVB-S2X і має вихід HDMI 2.0 або вище. Старі ресивери, які підтримують лише DVB-S або DVB-S2, не здатні декодувати сучасні 4K-сигнали. Крім того, деякі канали можуть бути закодовані (наприклад, системами Irdeto, Viaccess), і для їх перегляду потрібен відповідний модуль доступу (CAM-модуль) та активна підписка. Тому важливо перевіряти сумісність всіх компонентів вашої системи.

Порада: Інвестуйте в сучасний супутниковий ресивер з підтримкою DVB-S2X, якщо ви плануєте дивитися 4K-контент або просто хочете мати систему, готову до майбутніх змін у стандартах мовлення.

Фактори, що впливають на якість прийому супутникового сигналу

Якість супутникового сигналу може коливатися залежно від багатьох факторів. Іноді навіть ідеально налаштована система може давати збої. Давайте розберемося, що може впливати на прийом:

• Погодні умови: Це, мабуть, найпоширеніша причина. Сильний дощ, снігопад, густий туман або град можуть значно послабити супутниковий сигнал. Це явище називається "дощове згасання" (rain fade). Чим більший діаметр вашої антени, тим менше вона схильна до цього ефекту.
• Перешкоди на шляху сигналу: Будь-які перешкоди між антеною та супутником – дерева, будівлі, високі споруди – можуть повністю блокувати або послаблювати сигнал. Навіть вирослі за кілька років гілки дерева можуть стати причиною зникнення каналів. У моїй практиці був випадок, коли клієнт телефонував щовесни, скаржачись на поганий сигнал, і щоразу виявлялося, що проблема у вирослих за зиму гілках абрикоса.
• Деформація антени: Сильний вітер, бурульки, сніг можуть деформувати дзеркало антени або змістити її. Навіть невелике викривлення поверхні може порушити фокусування сигналу.
• Неякісні компоненти: Як вже було згадано, поганий кабель або конвертер можуть бути джерелом проблем. З часом конвертери можуть виходити з ладу через вплив погодних умов.
• Окислення контактів: З'єднання кабелю з конвертером та ресивером повинні бути чистими та надійно закрученими. Окислення контактів призводить до втрати сигналу.
• Неправильні налаштування ресивера: Іноді після оновлення прошивки або скидання налаштувань ресивера можуть збитися параметри транспондерів (частота, поляризація, символьна швидкість).

Порада: Регулярно перевіряйте стан своєї антени та кабелів. При перших ознаках погіршення сигналу, починайте діагностику з найпростішого: візуальний огляд на предмет механічних пошкоджень та перешкод.

Таблиця частот та параметрів популярних супутників для України

Щоб вам було простіше орієнтуватися, наведу приклади основних параметрів для прийому сигналу з найпопулярніших в Україні супутників. Ця інформація є довідковою, оскільки параметри можуть змінюватися.

Примітка: Це лише декілька прикладів транспондерів, які можуть містити українські та міжнародні канали. Параметри можуть змінюватися, тому для точних даних завжди звіряйтесь з актуальними супутниковими таблицями на спеціалізованих ресурсах.

Порада: Завжди тримайте під рукою актуальні списки частот та параметрів каналів, які ви бажаєте дивитися. Це допоможе швидко перевірити, чи не змінилися налаштування.

Загальний висновок

Отримання стабільного та якісного супутникового сигналу – це не магія, а результат правильного підбору обладнання, його точного налаштування та регулярного догляду. Ключовими елементами є якісна супутникова антена правильного діаметра, точно наведене її положення (азимут та кут місця), коректне налаштування кута поляризації конвертера, використання надійного конвертера з низьким рівнем шуму, а також якісного коаксіального кабелю. Не варто недооцінювати вплив погодних умов та фізичних перешкод – вони можуть суттєво знизити якість прийому. Розуміння цих базових принципів дозволить вам самостійно діагностувати та вирішувати більшість проблем, забезпечуючи собі бездоганний перегляд улюблених телеканалів. Пам'ятайте, що інвестиції у якісне обладнання та його правильне встановлення – це запорука довготривалого та безпроблемного функціонування вашої супутникової системи.

Якщо ж ви відчуваєте, що самостійно впоратися з налаштуванням або ремонтом складно, або просто хочете бути впевненими в ідеальному результаті, не соромтеся звертатися до професіоналів. У компанії ПрАТ "РОКС" ми завжди готові надати вам кваліфіковану допомогу, консультацію та підібрати найкращі рішення для ваших потреб.

Тел.: +380(99)330-77-90, сайт: www.roks.net.ua/ua/
