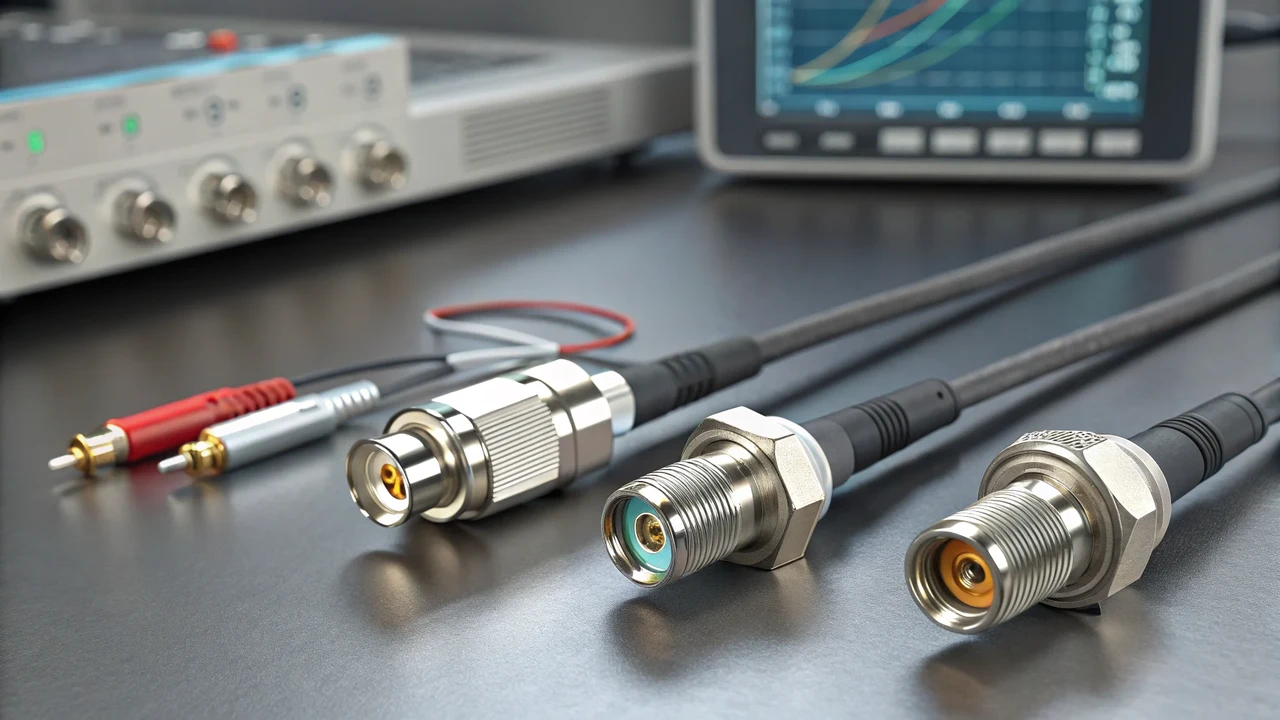

Роз'єми для радіочастотних застосувань - ключові характеристики та параметри

Доброго дня, шановні колеги та поціновувачі якісного зв'язку! Зізнаюся, за роки роботи з радіочастотним обладнанням, від виробництва до налагодження та ремонту, я бачив чимало. І одна з найчастіших проблем, що збиває з пантелику навіть досвідчених фахівців, — це втрати сигналу, спричинені, здавалося б, дрібницею – радіочастотними роз'ємами. Чи доводилося вам коли-небудь годинами шукати причину низької чутливості антени або перебоїв у зв'язку, а потім виявляти, що виною всьому неякісно обтиснутий чи неправильно підібраний роз'єм? Якщо так, то ця стаття саме для вас. Я розповім про ключові характеристики, параметри та приховані нюанси вибору і монтажу РЧ роз'ємів, що допоможе вам не лише зберегти сигнал, а й уникнути зайвих витрат часу та коштів.

Чому РЧ роз'єми – це не просто "залізяки"

Часто доводиться чути: "Та що там той роз'єм, головне ж кабель!". І це одна з найбільших помилок. Уявіть собі водопровідну систему: якщо у вас найкращі труби, але протікає з'єднання, то вода просто не дійде до крана в потрібному обсязі. Аналогічно і з радіочастотним сигналом. Кожен роз'єм – це потенційне джерело втрат, відбиття сигналу та перешкод. Я особисто бачив, як через один неякісний роз'єм втрачалося до 30% потужності сигналу, а це, наприклад, могло коштувати кількох кілометрів радіусу дії базової станції або стабільності Wi-Fi мережі у великому офісі. Згідно з моїм досвідом, до 40% проблем зі зв'язком, що надходять до нас у сервіс, пов'язані саме з некоректним вибором або монтажем коаксіальних роз'ємів.

Порада: Завжди розглядайте РЧ роз'єм як невід'ємну частину вашого радіочастотного тракту, а не просто аксесуар. Економія на ньому може обернутися значними втратами.

Ключові характеристики РЧ роз'ємів, які не можна ігнорувати

Вибір радіочастотного роз'єму – це не лотерея, а інженерний розрахунок. Існує кілька критично важливих параметрів, які визначають ефективність та надійність з'єднання.

Хвильовий опір: основа сумісності

Найперше, на що слід звернути увагу, – це хвильовий опір (імпеданс). Для більшості радіочастотних систем він становить 50 Ом або 75 Ом. Це фундаментальний параметр, який має відповідати хвильовому опору кабелю та обладнання. Якщо ви підключите 50-омний роз'єм до 75-омного кабелю, ви отримаєте значне відбиття сигналу, що призведе до втрат і погіршення якості зв'язку.

• 50 Ом: Застосовується в більшості радіозв'язних систем, таких як Wi-Fi, стільниковий зв'язок, радіостанції, GPS, тестове обладнання. Це стандарт для передачі потужності.

• 75 Ом: Переважно використовується в системах передачі відеосигналу (телебачення, відеоспостереження), оскільки цей імпеданс забезпечує мінімальні втрати для відеочастот.

На моїй практиці був випадок, коли клієнт скаржився на "незрозумілі" втрати сигналу на супутниковому телебаченні, хоча все обладнання було нове. Виявилося, що "горе-майстри" встановили 50-омні F-роз'єми на 75-омний кабель. Після заміни на правильні роз'єми, проблема зникла як помахом чарівної палички.

Порада: Завжди перевіряйте відповідність хвильового опору роз'єму хвильовому опору кабелю та обладнання. Це перша лінія оборони проти втрат сигналу.

Частотний діапазон: межі можливостей

Кожен коаксіальний роз'єм розрахований на роботу в певному частотному діапазоні. Використання роз'єму за межами цього діапазону призведе до збільшення втрат, зростання КСВ (коефіцієнта стоячої хвилі) та погіршення загальної продуктивності системи. Сучасні радіочастотні системи працюють на все вищих частотах (5G, Wi-Fi 6E, супутникові системи), тому цей параметр стає критично важливим. Наприклад, стандартний BNC-роз'єм чудово працює на частотах до 4 ГГц, але вже на 6 ГГц його характеристики значно погіршаться. Натомість, N-тип роз'єми можуть працювати до 18 ГГц, а деякі модифікації – до 26 ГГц.

Порада: Завжди вибирайте роз'єми, частотний діапазон яких перевищує максимальну робочу частоту вашої системи з запасом.

Типи РЧ роз'ємів: вибір для конкретного завдання

На ринку представлено величезне різноманіття типів радіочастотних роз'ємів, кожен з яких має свої особливості, переваги та сфери застосування.

Популярні типи та їх застосування

• N-тип роз'єми: Це справжні "робочі конячки" у радіозв'язку. Міцні, надійні, з чудовими електричними характеристиками. Використовуються в професійних бездротових мережах, базових станціях мобільного зв'язку, антенах, радіорелейних лініях. Я сам часто використовував їх при встановленні промислових Wi-Fi систем, де надійність і стійкість до зовнішніх впливів були ключовими. N-тип роз'єм забезпечує відмінну герметичність і механічну міцність.

• BNC роз'єми: Звичні "байонетні" роз'єми, які швидко з'єднуються і роз'єднуються. Широко застосовуються в тестовому обладнанні, системах відеоспостереження, радіоаматорстві. Існують як 50-омні, так і 75-омні варіанти. Вони чудові для швидкої зміни конфігурації.

• SMA роз'єми: Мініатюрні, різьбові роз'єми, ідеальні для компактних пристроїв. Поширені в Wi-Fi обладнанні, GPS-приймачах, радіомодемах, мікрохвильових модулях. Важливо пам'ятати про RP-SMA (Reverse Polarity SMA), де центральний контакт має протилежну стать (тобто "мама" має "папу", а "тато" – "маму"). Це зроблено, щоб запобігти підключенню стандартних антен, але часто створює плутанину.

• TNC роз'єми: По суті, це BNC з різьбовим з'єднанням, що забезпечує кращу вібраційну стійкість. Застосовуються там, де потрібна підвищена надійність з'єднання в умовах вібрації, наприклад, у транспортних засобах або промисловому обладнанні.

• F-тип роз'єми: Стандарт для супутникового та ефірного телебачення, а також кабельного телебачення. Працюють з хвильовим опором 75 Ом. Вони прості у монтажі, але вимагають обережності, оскільки не надто стійкі до механічних навантажень.

Порада: Вибирайте тип роз'єму, виходячи не тільки з технічних характеристик, а й з умов експлуатації. Для зовнішнього застосування завжди краще вибрати герметичні та міцніші варіанти.

Втрати сигналу і КСВ: як це пов'язано з роз'ємами

Два найважливіші показники, які характеризують якість передачі сигналу через роз'єм, – це внесені втрати (Insertion Loss) та КСВ (коефіцієнт стоячої хвилі), або, що те саме, повернення втрат (Return Loss).

Внесені втрати (Insertion Loss)

Внесені втрати – це зменшення потужності сигналу, що проходить через роз'єм. Вони вимірюються в децибелах (дБ). Чим менше значення дБ, тим краще. Кожен роз'єм додає певну втрату, і хоча для одного роз'єму це може бути незначна величина (0.1-0.3 дБ), у складних системах з багатьма з'єднаннями ці втрати можуть сумуватися і стати критичними. Наприклад, якщо у вас 10 з'єднань, і кожне дає 0.2 дБ втрат, то сумарні втрати вже складуть 2 дБ, що в перерахунку на потужність означає втрату майже 37% сигналу.

КСВ (Коефіцієнт Стоячої Хвилі) - повернення втрат (Return Loss)

КСВ показує, наскільки добре узгоджені імпеданси компонентів системи. Ідеальне узгодження – КСВ = 1:1. Будь-яке відхилення від ідеалу означає, що частина сигналу відбивається назад до джерела, замість того, щоб йти до навантаження. Це не лише зменшує ефективність передачі, а й може призвести до перегріву вихідних каскадів передавача. Повернення втрат – це інший спосіб виміряти те ж саме, але в децибелах. Чим вище значення Return Loss (наприклад, -20 дБ краще, ніж -10 дБ), тим менше сигналу відбивається.

Неправильний монтаж роз'єму, поганий контакт центральної жили або екрану, невідповідність імпедансу – все це призводить до високого КСВ. Я пам'ятаю випадок, коли на базовій станції мобільного зв'язку, яку ми монтували, спостерігалися аномально високі втрати. Після годинної діагностики з'ясувалося, що один з монтажників, поспішаючи, не до кінця затягнув гайку на N-тип роз'ємі, що призвело до погіршення контакту екрану та, як наслідок, значного підвищення КСВ.

Порада: Використовуйте якісні роз'єми від перевірених виробників і завжди контролюйте якість монтажу. Для професійних систем рекомендується проводити вимірювання КСВ після встановлення.

Вибір РЧ роз'ємів: що ще врахувати

Окрім основних електричних параметрів, є ще кілька важливих аспектів, на які варто звернути увагу при виборі та встановленні РЧ роз'ємів.

Матеріал і покриття: довговічність та корозійна стійкість

Матеріал корпусу та покриття контактів радіочастотного роз'єму відіграють ключову роль у його довговічності та надійності, особливо в суворих умовах експлуатації.

• Латунь з нікелевим покриттям: Поширений і економічний варіант, що забезпечує хорошу корозійну стійкість.

• Нержавіюча сталь: Найкращий вибір для агресивних середовищ та високої механічної міцності.

• Позолочені контакти: Золото має відмінну провідність і не окислюється, забезпечуючи стабільний контакт протягом тривалого часу. Використовується в високочастотних та прецизійних застосуваннях.

Наприклад, при монтажі антен на дахах будівель, де роз'єми постійно піддаються впливу дощу, снігу та ультрафіолету, я завжди віддаю перевагу роз'ємам з нікельованої латуні або нержавіючої сталі, обов'язково з герметизацією. Дешеві "оцинковані" роз'єми вже за рік починають іржавіти і створювати проблеми.

Тип монтажу: надійність з'єднання з кабелем

Існують різні способи кріплення РЧ роз'ємів до кабелю:

• Обтискні (Crimp-on): Найпоширеніший та найнадійніший спосіб. Вимагає спеціального обтискного інструменту. Забезпечує відмінний електричний контакт та механічну міцність. Саме такі роз'єми ми використовуємо у виробництві кабельної продукції та пігтейлів на ПрАТ "РОКС", тому що це гарантує якість.

• Нарізні (Twist-on): Прості у монтажі, не вимагають спеціального інструменту (окрім ножа для зачистки). Часто використовуються для F-тип роз'ємів у побутових застосуваннях. Менш надійні за обтискні.

• Паяні (Solder-on): Забезпечують найкращий електричний контакт, але вимагають навичок пайки. Часто використовуються для SMA та інших мініатюрних роз'ємів.

• Компресійні (Compression): Сучасний і дуже надійний спосіб для F-тип роз'ємів, що забезпечує герметичність та міцність з'єднання, подібний до обтиску.

Порада: Для більшості професійних застосувань вибирайте обтискні роз'єми та не економте на якісному обтискному інструменті. Це окупиться сторицею.

Часті запитання про РЧ роз'єми

Як менеджер з продажу в ПрАТ "РОКС", я щодня спілкуюся з клієнтами, і деякі питання щодо радіочастотних роз'ємів виникають постійно.

"Чи можна використовувати роз'єми з різним імпедансом, якщо я просто переходжу з одного типу кабелю на інший?"

Ні, категорично ні. Якщо ви підключите 50-омний роз'єм до 75-омного кабелю або навпаки, ви створите імпедансний розрив. Це призведе до значного відбиття сигналу, підвищення КСВ, збільшення втрат і потенційного пошкодження обладнання (особливо передавачів). Навіть якщо це працюватиме, ефективність системи буде дуже низькою. Завжди дотримуйтесь відповідності імпедансу на всьому шляху проходження сигналу.

"Який роз'єм краще: паяний чи обтискний?"

Це залежить від застосування та вашого досвіду. Паяні роз'єми забезпечують найкращий електричний контакт, оскільки центральна жила фізично припаюється до контакту роз'єму. Це ідеально для високочастотних застосувань та ситуацій, де потрібна максимальна надійність. Однак, пайка вимагає навичок, часу та якісного паяльника. Обтискні роз'єми швидші в монтажі, якщо є відповідний інструмент, і забезпечують дуже надійне механічне та електричне з'єднання за умови правильного обтиску. Для більшості стандартних застосувань, особливо для антен та пігтейлів, обтискні роз'єми є оптимальним вибором, оскільки вони поєднують надійність, швидкість монтажу та відносну простоту.

Недооцінюйте РЧ роз'єми – це призводить до проблем

Отже, шановні друзі, ми детально розглянули ключові характеристики та параметри радіочастотних роз'ємів. Пам'ятайте, що якісний роз'єм – це не просто "заглушка" на кінці кабелю, а критично важливий елемент вашого радіочастотного тракту. Неправильний вибір або неякісний монтаж може звести нанівець усі переваги дорогого обладнання та якісного кабелю, призводячи до значних втрат сигналу, нестабільної роботи системи та зайвих витрат на діагностику та ремонт.

Щоб уникнути цих проблем, завжди звертайте увагу на:

• Хвильовий опір роз'єму, забезпечуючи його відповідність кабелю та обладнанню (50 Ом або 75 Ом).

• Частотний діапазон, щоб роз'єм працював на вашій робочій частоті з запасом.

• Тип роз'єму, виходячи з вашого застосування (N-тип, BNC, SMA, F-тип тощо).

• Внесені втрати та КСВ, обираючи роз'єми з мінімальними показниками.

• Матеріал та тип монтажу, забезпечуючи довговічність та надійність з'єднання.

В ПрАТ "РОКС" ми добре розуміємо ці нюанси. Завдяки багаторічному досвіду у виробництві, налаштуванні та діагностиці кабельної продукції, антен, роз'ємів та пігтейлів, ми накопичили глибокі знання та вміння, якими із задоволенням ділимося з вами. Наш інтернет-магазин пропонує широкий асортимент високоякісних РЧ роз'ємів та супутніх товарів, перевірених часом та тисячами реальних застосувань.

Якщо у вас виникають будь-які питання або вам потрібна допомога у виборі оптимальних рішень для ваших завдань, не соромтеся звертатися до наших менеджерів. Ми завжди готові надати кваліфіковану консультацію та допомогти підібрати саме те, що вам потрібно.
