Роз'єми та вологозахист вашої електроніки

У сучасному світі електроніка оточує нас повсюди: від смартфонів і комп'ютерів до промислового обладнання та систем освітлення. Однак, незважаючи на постійний розвиток технологій, одним із найвразливіших місць будь-якого пристрою залишаються з'єднання. Саме тут на допомогу приходять роз'єми, які не лише забезпечують надійний контакт, але й можуть захистити електроніку від агресивних зовнішніх факторів, зокрема вологи.

У цьому повному гіді ми детально розглянемо, що таке роз'єми, як розшифрувати їхній ступінь вологозахисту за стандартом IP, які існують типи та на що звернути увагу при виборі. Ця інформація допоможе вам гарантувати довговічність та безперебійну роботу вашої електроніки, незалежно від умов експлуатації.

Що таке роз'єми і чому їхній вибір критичний?

Роз'єми (або конектори) — це електромеханічні компоненти, призначені для з'єднання електричних ланцюгів. Вони забезпечують швидке та надійне підключення, а також можливість легкого відключення без пошкодження пристроїв. Від правильного вибору роз'єму залежить не тільки якість сигналу, але й безпека та надійність усієї системи.

В умовах, де електроніка може контактувати з водою, пилом, брудом або хімічними речовинами, звичайні роз'єми є недостатніми. Волога може спричинити коротке замикання, корозію контактів і, як наслідок, повну відмову обладнання. Тому для таких умов використовуються спеціальні вологозахищені та герметичні роз'єми, які мають додаткові ущільнювачі та захисні оболонки.

Класифікація вологозахисту: розуміємо стандарт IP

Ступінь захисту оболонки електрообладнання від проникнення твердих предметів і води визначається міжнародним стандартом Ingress Protection (IP). Цей стандарт позначається двома цифрами: перша вказує на захист від пилу, а друга — від вологи.

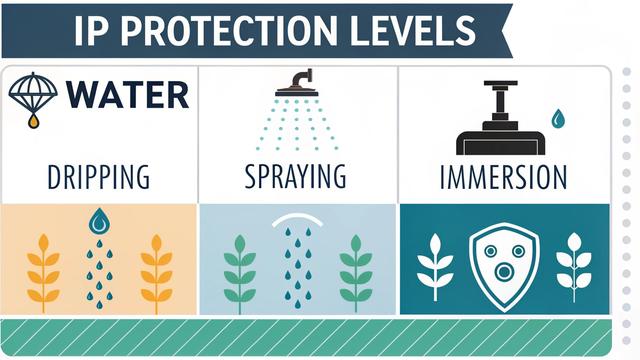

Різниця між рівнями захисту IP для води

Давайте детальніше розберемо, що означає кожна цифра.

IP-стандарт: перша цифра – захист від твердих предметів

Перша цифра в маркуванні IP (від 0 до 6) показує, наскільки роз'єм захищений від проникнення сторонніх твердих тіл, таких як пил або інструменти.

IP-стандарт: друга цифра – захист від води

Друга цифра (від 0 до 9) вказує на рівень захисту від вологи. Чим вища цифра, тим кращий захист.

Наприклад, роз'єм з маркуванням IP67 є повністю пилонепроникним (6) і витримує короткочасне занурення у воду (7).

Таблиця IP-класів: розшифровка і приклади застосування

Види вологозахищених роз'ємів для різних завдань

На ринку існує безліч типів вологозахищених роз'ємів, кожен з яких має свої особливості та сферу застосування.

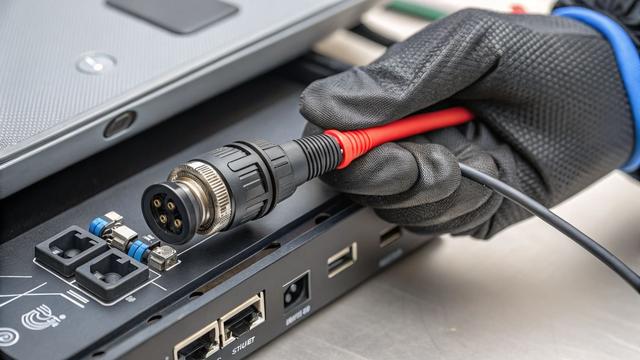

З'єднання водонепроникного круглого роз'єму з електронним пристроєм.

Круглі роз'єми

Це один з найпоширеніших типів, що використовуються в промисловості. Вони мають циліндричну форму, яка забезпечує високу стійкість до механічних пошкоджень та вібрації. Вологозахист у них часто реалізований за допомогою різьбових з'єднань та гумових ущільнювачів.

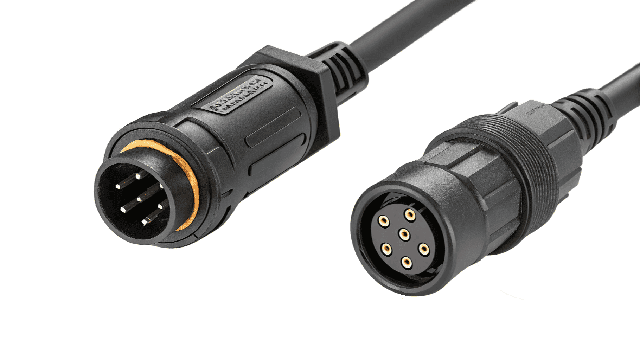

Водонепроникний круглий роз'єм із видимим гумовим ущільненням.

Прямокутні роз'єми

Ці роз'єми використовуються для підключення великої кількості контактів в обмеженому просторі. Вологозахист у них досягається завдяки спеціальним корпусам і герметичним ущільнювачам, що робить їх ідеальними для використання в шафах управління або блоках електроніки, де потрібен високий ступінь захисту.

Спеціалізовані роз'єми

Сюди можна віднести байонетні, різьбові та інші типи роз'ємів, які розроблені для специфічних умов. Наприклад, байонетні роз'єми забезпечують швидке з'єднання та роз'єднання, а різьбові — максимальну надійність та герметичність.

Критерії вибору вологозахищеного роз'єму

Правильний вибір роз'єму — це запорука довговічності та надійності вашої електроніки. Звертайте увагу на такі ключові параметри:

Ступінь захисту IP

Це найважливіший критерій. Вибирайте роз'єм з IP-класом, що відповідає умовам, в яких буде працювати обладнання. Не варто переплачувати за IP68, якщо вам достатньо IP54, але й не варто економити, якщо пристрій буде занурюватися у воду.

Матеріал корпусу та контакти

Корпус повинен бути стійким до корозії, ультрафіолетового випромінювання та хімічних речовин. Найчастіше використовується пластик, нержавіюча сталь або алюмінієві сплави. Контакти повинні бути виготовлені з матеріалів, що забезпечують високу провідність і стійкість до окислення (наприклад, з позолоченої міді).

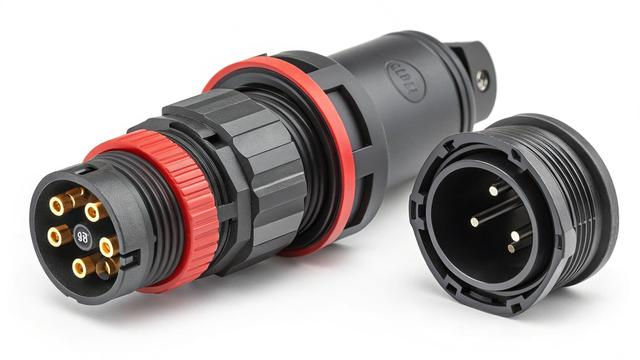

Розібраний водонепроникний роз'єм, що демонструє його внутрішні компоненти, ущільнення і контакти.

Тип з'єднання та монтаж

Роз'єми можуть бути кабельними, панельними, для друкованих плат тощо. Вибирайте тип, який відповідає вашому проекту. Також зверніть увагу на спосіб монтажу: пайка, обтиск або гвинтове з'єднання.

Робоча температура та тиск

Переконайтеся, що роз'єм може працювати в діапазоні температур, характерних для вашого середовища. Деякі роз'єми також розраховані на роботу під високим тиском, що критично для підводної техніки.

Як правильно встановити вологозахищений роз'єм?

Навіть найякісніший вологозахищений роз'єм не виконає своєї функції, якщо його неправильно встановити. Дотримуйтесь інструкцій виробника та основних правил монтажу:

• Очищення: Перед монтажем переконайтеся, що всі поверхні та контакти чисті та сухі.

• Ущільнювачі: Завжди перевіряйте наявність та правильне розташування всіх ущільнювальних кілець та прокладок.

• Затягування: Не затягуйте з'єднання занадто сильно, щоб не пошкодити ущільнювачі, але й не залишайте його занадто вільним, щоб забезпечити герметичність.

• Кабельні вводи: Використовуйте герметичні кабельні вводи, які відповідають діаметру кабелю, щоб запобігти проникненню вологи через місце входу кабелю в корпус.

Висновок

Правильний вибір та встановлення вологозахищених роз'ємів — це не просто технічна вимога, а запорука надійності, безпеки та довговічності вашої електроніки. Розуміння стандарту IP, знання типів роз'ємів та увага до деталей при монтажі дозволять вам уникнути багатьох проблем, пов'язаних із впливом вологи та пилу.

Обирайте роз'єми, які відповідають умовам експлуатації, і не забувайте про якість монтажу. Це гарантує, що ваші пристрої працюватимуть безперебійно навіть у найскладніших умовах.
