Монтаж коаксіального кабелю: зроби сам без помилок

Коаксіальний кабель – це основа для якісного телевізійного, супутникового та інтернет-з'єднання. Однак навіть найдорожчий кабель не гарантує ідеального сигналу, якщо його монтаж виконано неправильно. Неточні дії можуть призвести до перешкод, "снігу" на екрані або повній відсутності сигналу. На щастя, монтаж коаксіального кабелю — це нескладна задача, яку можна легко виконати самостійно, якщо знати основні правила.

У цій статті ми крок за кроком розберемо весь процес: від вибору інструментів до підключення F-конектора, а також розповімо про найпоширеніші помилки, щоб ви могли їх уникнути.

Необхідні інструменти та матеріали

Для успішного монтажу вам не знадобиться великий арсенал інструментів. Ось базовий набір, який допоможе виконати роботу швидко та якісно:

• Інструмент для зачистки коаксіального кабелю (стрипер): Це найважливіший інструмент. Він дозволяє зняти зовнішню ізоляцію та екран на потрібну довжину, не пошкодивши при цьому центральну жилу.

• Кримпер (обтискач): Необхідний для надійного закріплення компресійних F-конекторів.

• Кусачки або кабелеріз: Знадобляться для обрізки зайвого кабелю.

• F-конектори: Вибирайте їх залежно від типу вашого кабелю (зазвичай RG-6 або RG-59) та способу монтажу.

Вибір F-конектора

F-конектори бувають двох основних типів, які відрізняються способом монтажу:

• Накрутні: Ці конектори легко встановлюються вручну. Їх просто накручують на кабель після зачистки. Це найпростіший варіант, який підходить для домашнього використання.

• Компресійні: Вимагають спеціального інструменту – кримпера. Вони забезпечують найнадійніше та герметичне з'єднання, стійке до зовнішніх впливів. Компресійні конектори ідеальні для зовнішнього монтажу або для місць, де важлива максимальна надійність.

Покрокова інструкція з монтажу F-конектора

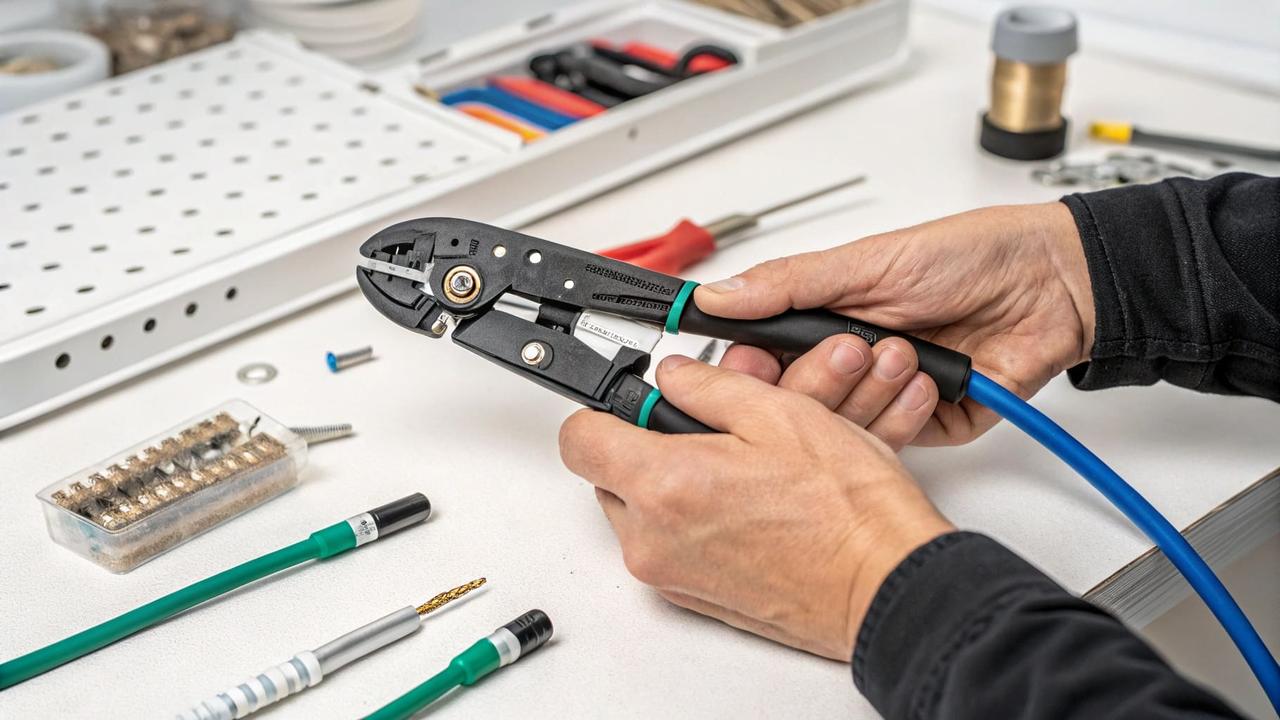

Зачистка кабелю перед монтажем конектора.

Правильна підготовка кабелю — це 90% успіху. Дотримуйтесь цієї інструкції, і ви отримаєте надійне з'єднання.

Крок 1: Зачистка кабелю

1. Зняття зовнішньої ізоляції. Візьміть стрипер і помістіть кінець кабелю в отвір відповідного діаметра. Зробіть кілька повних обертів інструментом, щоб прорізати зовнішню оболонку. Зніміть відрізаний шматок ізоляції. Зазвичай стрипер одразу залишає 6 мм центральної жили та 6 мм екрануючої оплітки з фольгою.

2. Зачистка екрану. Акуратно відігніть екрануючу оплітку назад, розрівнюючи її поверх зовнішньої ізоляції. Після цього зніміть фольговий екран, залишивши тільки центральну жилу.

Крок 2: Встановлення конектора

1. Накрутний конектор. Просто накручуйте конектор на кабель за годинниковою стрілкою. Переконайтеся, що центральна жила плавно заходить у отвір, а конектор щільно сидить на кабелі. Центральна жила повинна виступати з конектора приблизно на 2 мм.

2. Компресійний конектор. Надіньте конектор на кабель. Вставте його в кримпер і міцно стисніть ручки, доки не почуєте клацання або не відчуєте, що механізм спрацював.

Поширені помилки при монтажі та як їх уникнути

Порівняння правильного та неправильного монтажу конектора.

Навіть невелика помилка може суттєво погіршити якість сигналу. Ось на що варто звернути увагу:

• Пошкодження центральної жили: Найпоширеніша помилка. Центральна жила дуже тендітна, і її легко пошкодити при зачистці. Використовуйте спеціальний інструмент-стрипер, а не канцелярський ніж, щоб уникнути цього.

• Замикання між жилами: Якщо хоча б один волосок екрануючої оплітки торкнеться центральної жили, це призведе до короткого замикання та повної відсутності сигналу. Переконайтеся, що всі волоски екрану акуратно відігнуті назад і не торкаються центральної жили.

• Неправильна довжина зачистки: Якщо центральна жила виступає занадто мало або занадто багато, це може погіршити контакт. Забезпечте, щоб центральна жила виступала з конектора на 1-2 мм.

• Використання скруток: Ніколи не скручуйте коаксіальний кабель! Навіть тимчасові скрутки призводять до значних втрат сигналу. Завжди використовуйте конектори.

• Зайва довжина кабелю: Чим довший кабель, тим більше втрати сигналу. Тому не купуйте кабель "про всяк випадок" із запасом. Використовуйте мінімально необхідну довжину.

Поради щодо прокладання кабелю в будинку

• Уникайте перегинів. Коаксіальний кабель не любить різких згинів. Під час прокладання робіть плавні вигини, щоб не пошкодити внутрішні шари.

• Надійне кріплення. Використовуйте спеціальні кліпси або скоби для кріплення кабелю до стіни. Це не тільки естетично, але й захищає кабель від механічних пошкоджень.

Монтаж коаксіального кабелю — це простий процес, який вимагає уваги до деталей та правильних інструментів. Дотримуючись цих простих правил, ви зможете самостійно створити надійне з'єднання та насолоджуватися якісним сигналом.
