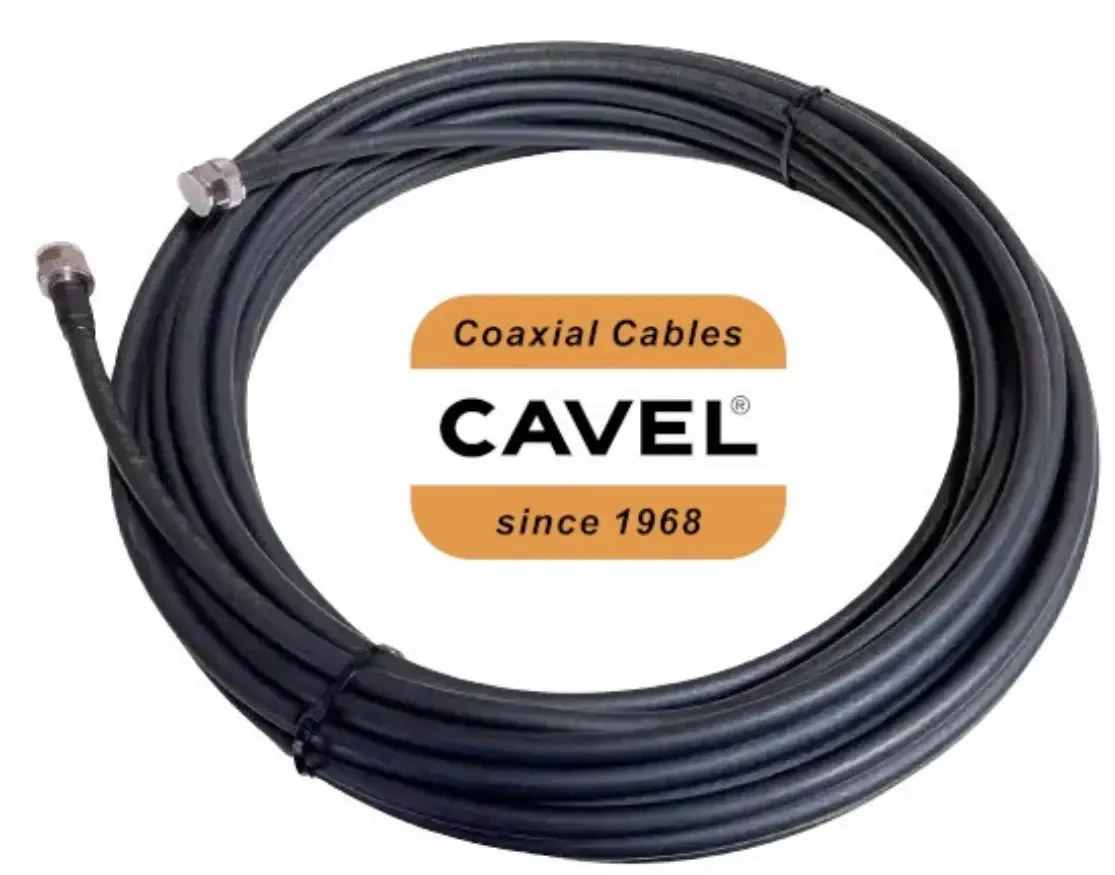

Кабель коаксіальний CAVEL WL240ZHN, 50 Ом, 5,8 ГГц, аналог LMR240, Італія, 100% оригінал
75 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 1000 грн
- Готово до відправки
- Оптом і в роздріб
- Код: KB 0003 IG
- +380 (50) 330-77-99Технічна консультація
- +380 (99) 330-77-90Рахунки накладні
- +380 (50) 691-55-31
Оригінальний коаксіальний кабель CAVEL WL240ZHN високої якості виробляється в Італії компанією CAVEL. Це радіочастотний кабель з хвильовим опором 50 Ом, зовнішнім діаметром 6.1 мм та чорним кольором зовнішнього ізолятора. Центральна жила кабелю виконана зі 100% міді. Завдяки якісним матеріалам та ретельній конструкції, кабель забезпечує мінімальні втрати сигналу навіть на високих частотах до 5,8 ГГц, має гарну ізоляцію від зовнішнього електромагнітного впливу та стійкість до довкілля, а також без проблем пакується.
Якщо ви шукаєте мідний коаксіальний кабель LMR 240 – 50 Ом, CAVEL WL240ZHN стане чудовим варіантом як альтернатива завдяки своїм відмінним електромагнітним та механічним властивостям.
Призначення:
Коаксіальний кабель CAVEL WL240ZHN призначений для передачі радіочастотних сигналів в різноманітних сферах застосування, зокрема:
- Системи зв'язку: підключення антен до радіостанцій, репітерів, Wi-Fi роутерів та іншого обладнання.
- Телекомунікації: використання в системах мобільного зв'язку, телебачення та інтернет-з'єднаннях.
- Вимірювальна техніка: підключення вимірювальних приладів та генераторів сигналів.
- Радіолокація та навігація: застосування в радіолокаційних станціях, GPS-приймачах та інших навігаційних системах.
- Бездротові мережі: створення надійних з'єднань в Wi-Fi мережах, системах відеоспостереження та інших бездротових додатках.
Технічні характеристики CAVEL WL240ZHN:
-
Загальні:
- Виробництво: Італія
- Відповідність стандарту: MIL-C-17
- Колір кабелю: Чорний
- Монтаж: всередині та поза приміщеннями
-
Конструкція:
- Центральний провідник: Cu (мідь), діаметр 1.4 мм
- Діелектрик: PEE (поліетилен), діаметр 3.8 мм
- Екран: Cu (мідь), щільність заповнення 77%, діаметр 4.38 мм
- Зовнішня оболонка: LSZH-компаунд (без галогенів), діаметр 6.1 мм
-
Фізичні параметри:
- Вага міді: 25.34 кг/км
- Вага кабелю: 49.40 кг/км
- Мінімальний радіус вигину: одноразовий/багаторазовий – 60 мм
- Зусилля на розрив: 360 Н
-
Електричні параметри:
- Хвильовий опір: 50 Ом
- Ємність: 82 пФ/м
- Швидкість поширення: 80%
- Коефіцієнт придушення зворотної хвилі: 5-470 МГц > 30 дБ; 470-1000 МГц > 28 дБ; 1000-2000 МГц > 24 дБ; 2000-3000 МГц > 20 дБ
- Максимальна потужність: 30 МГц – 1410 Вт; 50 МГц – 1090 Вт; 150 МГц – 620 Вт; 220 МГц – 510 Вт
- Напруга пробою: 5 кВ
Загасання за 20 °C (дБ/100 м):
Частота (МГц) | Затухання (дБ/100м) |
---|---|
50 | 6.00 |
150 | 9.90 |
220 | 11.80 |
450 | 16.90 |
900 | 24.00 |
1500 | 32.00 |
1800 | 35.20 |
2000 | 37.30 |
2500 | 42.00 |
3000 | 47.00 |
4000 | 55.00 |
4800 | 62.00 |
5800 | 68.00 |
Кабель паяється без проблем.
Таблиця порівняння втрат для кабелів типу CAVEL WL240 з кабелями LMR240, SLL-240 та китайського аналогу SLL-240 (в дБ/100м)
Частота, МГц |
Виробник CAVEL (Італія) Тип кабелю WL240 |
Виробник TMS (Times Microwave Systems, US) Тип кабелю LMR-240 |
Виробник SELTEQ (Telegartner) Тип кабелю SLL-240 SF |
Китайський аналог LMR-240 BEVOTOP |
55 |
|
|
|
5,2 |
140 |
9,5 |
|
9,5 |
|
187 |
|
|
|
9,3 |
211 |
|
|
|
10,0 |
400 |
|
|
|
13,5 |
450 |
17,6 |
|
17.6 |
|
500 |
|
|
|
15,0 |
750 |
|
|
|
18,5 |
860 |
|
|
|
20,0 |
900 |
25,0 |
23 |
25,3 |
|
1000 |
|
|
|
21,5 |
1500 |
33,1 |
|
33,1 |
26,8 |
1800 |
36,5 |
|
36,5 |
28,9 |
2000 |
47,5 |
|
38,5 |
|
2200 |
|
|
|
32,2 |
2500 |
|
39 |
|
|
3000 |
48,1 |
|
48,1 |
37,6 |
4000 |
56,9 |
|
56,9 |
|
5000 |
65.2 |
|
65,2 |
|
5800 |
|
66 |
69,2 |
|
6000 |
73,9 |
|
72,9 |
|

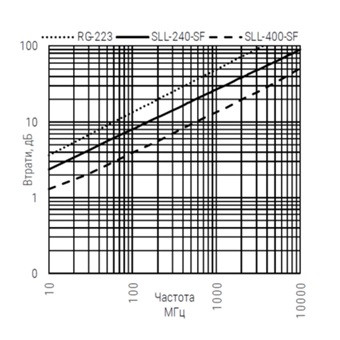

Порівняння з кабелями інших типів
Переваги:
- Мінімальні втрати сигналу.
- Висока гнучкість.
- Стійкість до зовнішніх впливів.
- Довговічність.
- Італійська якість.
- 100% мідна центральна жила.
Сумісність:
Кабель CAVEL WL240ZHN сумісний з різним радіочастотним обладнанням, яке працює в діапазоні частот до 5,8 ГГц та розраховане на використання кабелю LMR240.
Вартість та замовлення:
Вартість вказана за один погонний метр. Мінімальна сума замовлення 300 грн. Можливе виготовлення будь-якої кабельної продукції за вашими вимогами. В наявності повний спектр якісних витратних матеріалів.
Дізнатися гуртову ціну та купити WL 240 ZHN ви можете за контактами, які вказані на сайті магазину. Наші менеджери з радістю допоможуть вам вибрати найкращий варіант для вашого бізнесу. Наша команда має багаторічний досвід у сфері телекомунікацій (30 років) та безліч успішно реалізованих проєктів.
Контакти:
З усіх питань телефонуйте або пишіть на Viber: +38 099 330 77 90
Дивіться інший асортимент: https://roks.prom.ua
Наші клієнти завжди задоволені якістю продукції та співпрацею з нами, тому повертаються знову для нових проєктів.
Основні | |
---|---|
Виробник | Cavel |
Країна виробник | Італія |
Призначення | Для систем зв'язку |
Тип кабеля | Коаксіальний |
Застосування | Універсальне |
Конструкція кабелю | Гнучка |
Тип монтажу | Зовнішній |
Маса | 49.4 кг/м |
Матеріал жили | Мідь |
Конструктивні особливості | |
Кількість жил | 1 |
Номінальний діаметр центральної жили | 1.4 мм |
Номінальний діаметр з оболонкою | 3.8 мм |
Номінальний діаметр з екраном | 3.9 мм |
Номінальна товщина стінок оболонки | 3.8 мм |
Матеріал центральної жили | Мідь |
Матеріал ізоляції | Поліетилен |
Тип зовнішньої оболонки | Вогнестійка |
Материал оболочки | LSZH |
Колір оболонки | Чорний |
Механічні характеристики | |
Мінімальна робоча температура | -40 град. |
Максимальна робоча температура | 80 град. |
Мінімальний радіус вигину | 60 мм |
Вага мідних жил | 25.34 кг/км |
Максимальне зусилля на розрив кабелю | 360 N |
Мінімальна температура встановлення | -5°C |
Електричні характеристики | |
Робоча ємність, не більше | 82 пФ/м |
Випробувальна напруга | 5 кВ |
Хвильовий опір | 50 Ом |
Співвідношення швидкостей | 80 % |
Внутрішній опір провідника | 11.2 Ом/км |
Зовнішній опір провідника | 12.4 Ом/км |
Опір петлі | 23.6 Ом/км |
Максимальний струм | 12 А |
Загасання екрана (SA) | >90дБ |
