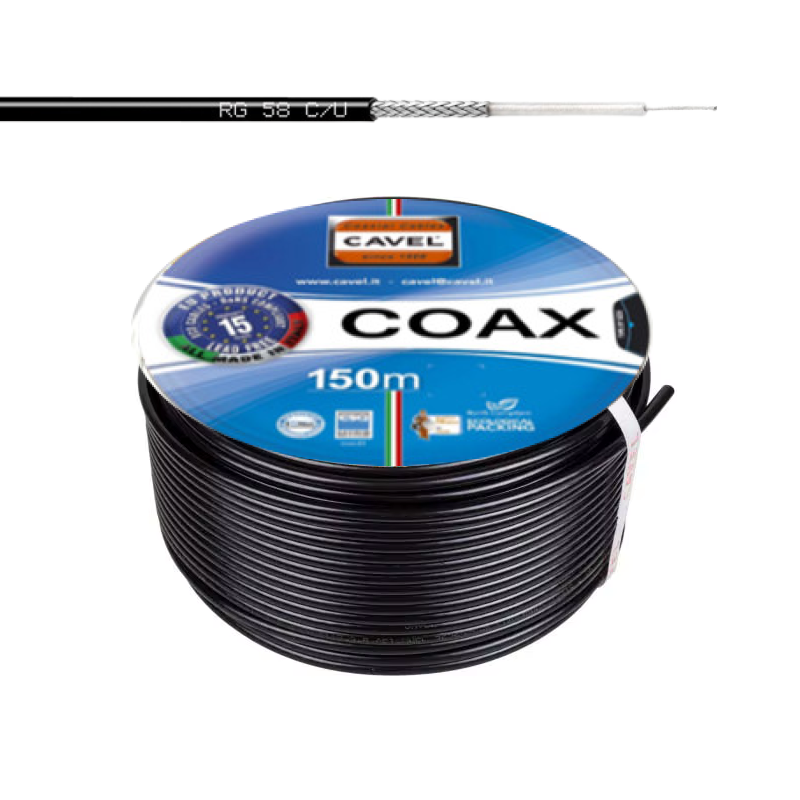

Кабель коаксіальний CAVEL RG58 C/U, 50 Ом, 1 ГГц, Італія, 100% оригінал
56 ₴/м
Мінімальна сума замовлення на сайті — 1000 грн
- Готово до відправки
- Код: KB 0005 PKS. IG
- +380 (50) 330-77-99Технічна консультація
- +380 (99) 330-77-90Рахунки накладні
- +380 (50) 691-55-31
Кабель коаксіальний CAVEL RG58 C/U, 50 Ом, 1 ГГц, Італія, 100% призначений для передачі високочастотних сигналів в різних сферах застосування, зокрема:
- Радіозв'язок: підключення антен, передавачів, приймачів, радіостанцій.
- Комп'ютерні мережі: з'єднання компонентів мережі Ethernet (тонкий Ethernet).
- Вимірювальна техніка: використання в лабораторних та промислових вимірювальних приладах.
- Телебачення та відеоспостереження: передача відеосигналу в системах аналогового відеоспостереження.
- Автомобільна електроніка: підключення антен GPS, GSM та інших пристроїв.
Кабель CAVEL RG58 C/U ідеально підходить для широкого спектру застосувань, включаючи підключення радіопередавачів та приймачів, використання в вимірювальних приладах, застосування в радіолокаційних системах, підключення антен та передачу даних на частотах до 1 ГГц. Завдяки своїй гнучкості він часто використовується в мобільних установках та аматорському радіозв'язку.
Основні характеристики кабелю коаксіальний CAVEL RG58 C/U
Характеристика | Значення |
---|---|
Тип кабелю | Коаксіальний |
Модель | RG58 C/U |
Виробник | CAVEL (Італія) |
Імпеданс | 50 ± 2 Ом |
Максимальна робоча частота | 1 ГГц |
Внутрішній провідник | Багатожильна луджена мідь (CuSn) 19x0,18, Ø 0,90 ± 0,01 мм |
Діелектрик | Суцільний поліетилен (PE), Ø 2,95 ± 0,10 мм |
Екранування | Обплетення з луджених мідних дротів (CuSn), 93% покриття |
Зовнішня оболонка | Полівінілхлорид (PVC), чорний (RAL 9011), Ø 5,00 ± 0,10 мм |
Мінімальний радіус вигину | 25 мм (одноразовий), 50 мм (повторний) |
Максимальна сила натягування | 90 Н |
Мінімальна температура монтажу | -5 °C |
Робоча температура | -20 / +70 °C |
Ємність | 100 ± 2 пФ/м (@1kHz) |
Коефіцієнт укорочення | 66 % |
Опір внутрішнього провідника | 38,50 Ом/км |
Опір зовнішнього провідника | 16,50 Ом/км |
Опір петлі | 55 Ом/км |
Напруга ізоляції оболонки | 3 кВ (іскровий тест) |
Коефіцієнт відбиття (SRL) | >26 дБ (30-300 МГц), >25 дБ (300-600 МГц), >24 дБ (600-1000 МГц) |
Коефіцієнт екранування (SA) | >50 дБ (30-1000 МГц) |
Переваги коаксіального кабелю CAVEL RG58 C/U
Кабель CAVEL RG58 C/U має ряд переваг, серед яких:
- Висока якість від італійського виробника CAVEL: Гарантує надійність та довговічність.
- Відповідність стандарту MIL-C-17: Підтверджує високі технічні характеристики та можливість використання у військових та відповідальних системах.
- Гнучкість завдяки багатожильному центральному провіднику: Зручний для монтажу та використання в умовах, де потрібні вигини кабелю.
- Оптимальні характеристики для частот до 1 ГГц: Підходить для широкого спектру радіочастотних застосувань.
- Хороше екранування (93% покриття обплетення): Забезпечує захист від електромагнітних перешкод.
Особливості конструкції та порівняння з WL195N
Кабель CAVEL RG58 C/U має багатожильний центральний провідник з лудженої міді, що забезпечує йому високу гнучкість. Діелектриком слугує суцільний поліетилен (PE), який має дещо вищі втрати сигналу порівняно зі спіненим поліетиленом, що використовується в кабелі WL195N. Екранування RG58 C/U представлено одинарним обплетенням з лудженої міді зі щільністю покриття 93%.
На відміну від RG58 C/U, кабель CAVEL WL195N має одножильний центральний провідник, що робить його більш жорстким, але кращим для стаціонарного монтажу та передачі сигналу на високих частотах з меншими втратами. WL195N також оснащений подвійним екрануванням (алюмінієва фольга та обплетення), що забезпечує кращий захист від перешкод. Діелектрик WL195N – спінений поліетилен, що сприяє нижчому загасанню сигналу, особливо на високих частотах.
Таким чином, RG58 C/U краще підходить для застосувань, де важлива гнучкість та мобільність, наприклад, для підключення автомобільних антен або в аматорському радіозв'язку на частотах до 1 ГГц. WL195N є кращим вибором для стаціонарних систем, де потрібні низькі втрати сигналу на вищих частотах, наприклад, у системах Wi-Fi, 4G/5G та професійних радіокомунікаціях.
Втрати в кабелях RG58 C/U та WL195N залежно від частоти
Частота, МГц | Затухання в RG58 C/U, дБ/100м | Частота, МГц | Затухання в WL195N, дБ/100м |
---|---|---|---|
10 | 2,7 | 50 | 8,00 |
100 | 14,9 | 150 | 13,00 |
150 | 14,4 | 220 | 15,80 |
450 | 25,6 | 450 | 22,70 |
900 | 36,4 | 900 | 32,20 |
1000 | 56 | 1500 | 42,50 |
1500 | 47,6 | 1800 | 47,00 |
1800 | 52,5 | 2000 | 49,80 |
1800 | 86 | 2500 | 56,00 |
2000 | 55,4 | 3000 | 61,00 |
2100 | 57,2 | 4000 | 72,50 |
2400 | 107 | 4800 | 80,50 |
2500 | 62,3 | 5800 | 92,00 |
3500 | 76,3 | ||
5800 | 98,1 |
Порівняння кабелів Cavel RG58 C/U та WL195N
Обидва кабелі відносяться до коаксіальних і використовуються в радіочастотних додатках, але мають ключові відмінності в характеристиках та застосуванні.
Характеристика | RG58 C/U | Cavel WL195N |
---|---|---|
Хвильовий опір | 50 Ом | 50 Ом |
Центральна жила | Многожильний провідник (гнучкий) | Одножильний мідний провідник (жорсткий) | >
Екранування | Одинарне мідне обплетення | Подвійний екран (фольга + обплетення) |
Діелектрик | Суцільний поліетилен (вище загасання) | Спінений поліетилен (низькі втрати) |
Діаметр | ~5 мм | ~6-7 мм |
Згасання на 1000 МГц | ~54,2 дБ/100м | ~32,2 дБ/100м |
Частотний діапазон | До 1 ГГц | До 5,8 ГГц |
Гнучкість | Гнучкий | Менш гнучкий |
Застосування | Аматорський радіозв'язок, мобільні установки | Стаціонарні системи, високі частоти, низькі втрати |
Ціна та доступність | Дешевше, поширений | Дорожче |
Сумісні роз'єми
Кабель CAVEL RG58 C/U сумісний зі стандартними роз'ємами для кабелю RG58, включаючи BNC, TNC, UHF та SMA роз'єми.
Комплектація кабелю коаксіальний CAVEL RG58 C/U
До комплекту постачання входить лише замовлена довжина коаксіального кабелю CAVEL RG58 C/U. Роз'єми купуються окремо.
Пакування
Кабель коаксіальний CAVEL RG58 C/U зазвичай поставляється намотаним на котушку або в бухті, залежно від замовленої довжини. Упаковка забезпечує захист кабелю під час транспортування та зберігання.
Ми гарантуємо 100% оригінальність кабелю CAVEL RG58 C/U, що підтверджується відповідними сертифікатами та маркуванням виробника. Купуючи у нас, ви можете бути впевнені в якості та надійності продукту.
Обираючи коаксіальний кабель CAVEL RG58 C/U, ви отримуєте гарантовано якісний продукт, який забезпечить стабільну та надійну роботу вашої системи. Це інвестиція в бездоганну якість та довговічність.
Якщо вам потрібен надійний та якісний коаксіальний кабель для використання в радіочастотних системах з частотою до 1 ГГц, CAVEL RG58 C/U стане хорошим вибором завдяки своїй гнучкості та відповідності стандарту MIL-C-17. Для застосувань, що вимагають нижчих втрат на вищих частотах, кращим варіантом буде CAVEL WL195N.
Основні | |
---|---|
Виробник | Cavel |
Країна виробник | Італія |
Призначення | Для систем зв'язку |
Тип кабеля | Коаксіальний |
Застосування | Універсальне |
Конструкція кабелю | Гнучка |
Тип монтажу | Внутрішній |
Упаковка | Бухта |
Длина в упаковке | 150 м |
Маса | 36.08 кг/м |
Матеріал жили | Мідь |
Модель | RG58 C/U |
Мінімальна температура монтування, град | -5 |
Конструктивні особливості | |
Кількість жил | 7 |
Номінальний діаметр центральної жили | 0.9 мм |
Номінальний діаметр з оболонкою | 5 мм |
Номінальний діаметр з екраном | 3.43 мм |
Номінальна товщина стінок оболонки | 0.785 мм |
Наявність троса | Ні |
Тип захисту | Оплітка |
Матеріал захисту | Метал |
Матеріал центральної жили | Мідь |
Матеріал ізоляції | Поліетилен |
Термоізоляція | Поліетилен |
Тип зовнішньої оболонки | Вологостійка |
Материал оболочки | ПВХ |
Наявність екрану | Так |
Виконання 1 екрана | Дріт |
Матеріал 1 екрана | Мідь |
Колір оболонки | Чорний |
Механічні характеристики | |
Мінімальна робоча температура | -20 град. |
Максимальна робоча температура | 70 град. |
Мінімальний радіус вигину | 25 мм |
Максимальна радіус вигину | 50 мм |
Щільність обплетення | 93 % |
Електричні характеристики | |
Розтягуюче зусилля | 90 Н |
Робоча ємність, не більше | 100 пФ/м |
Хвильовий опір | 50 Ом |
Максимальна робоча частота | 1 ГГц |
Опір внутрішнього провідника, Ом/км | 38.50 |
Опір зовнішнього провідника, Ом/км | 16.50 |
Опір петлі, Ом/км | 55 |
Користувацькі характеристики | |
Наявність екрана | Так |
