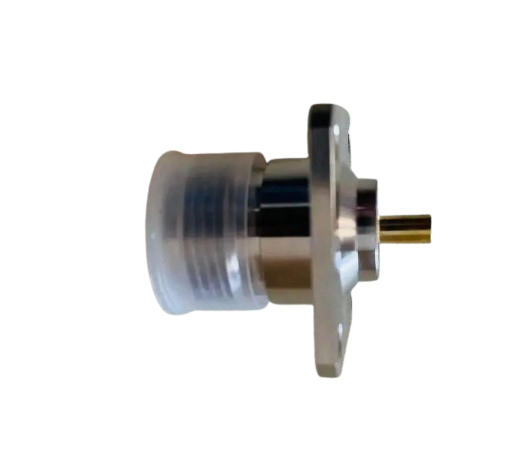

Роз'єм N-type female, мама корпусний із фланцем

Роз'єм N-type female, або як його ще називають, роз'єм "мама", корпусний із фланцем – це спеціалізований електронний компонент, який широко використовується в радіотехніці та суміжних галузях. Його основне завдання – забезпечити надійне з'єднання між різними елементами радіочастотних систем, такими як антени, кабелі, підсилювачі тощо. Завдяки своїм конструктивним особливостям, цей роз'єм ідеально підходить для використання в умовах підвищених вимог до міцності, стійкості до вібрацій та впливу зовнішніх факторів.

Основні характеристики роз'єму N-type female

Переваги N-type female

• Надійність: Міцна конструкція та якісні матеріали гарантують довготривалу експлуатацію без втрати характеристик
• Універсальність: Широкий частотний діапазон та сумісність з різними типами кабелів роблять роз'єм універсальним рішенням для багатьох застосувань
• Стійкість до зовнішніх впливів: Захист від вологи, пилу та механічних пошкоджень забезпечує надійну роботу в складних умовах
• Простота монтажу: Фланець дозволяє легко закріпити роз'єм на будь-якій металевій поверхні
• Висока пропускна здатність: Мінімальні втрати сигналу забезпечують ефективну передачу даних

Особливості роз'єму корпусного з фланцем

• Фланець: Забезпечує додаткову міцність з'єднання та герметичність
• Контактні поверхні: Покриті шаром золота або срібла для забезпечення низького опору та мінімізації окислення
• Ізоляційні кільця: Запобігають виникненню пробоїв та забезпечують електричну безпеку
• Різноманітність моделей: Існують різні модифікації роз'ємів N-type, що відрізняються розмірами, типом фланця та іншими параметрами, що дозволяє підібрати оптимальне рішення для кожного конкретного випадку
</ul>

Корисні функції

• Забезпечення електричного з'єднання: Роз'єм служить для підключення кабелів та інших компонентів радіочастотних систем
• Захист від перешкод: Корпус роз'єму забезпечує екранування, що знижує рівень електромагнітних перешкод
• Стійкість до вібрацій: Міцна конструкція дозволяє використовувати роз'єм в умовах підвищених вібрацій

Сумісність

Роз'єми N-type широко використовуються в різних галузях, таких як:

• Радіозв'язок: Для підключення антен, кабелів та іншого обладнання
• Телебачення: Для підключення супутникових антен та інших пристроїв
• Радарні системи: Для передачі та прийому радарних сигналів
• Наукові дослідження: Для створення вимірювальних приладів та систем

Сумісні типи коаксіальних кабелів

Цей роз'єм N-типу (female) має центральний контакт під пайку, що робить його універсальним для широкого спектру коаксіальних кабелів з хвильовим опором 50 Ом. Вибір кабелю залежить від необхідної гнучкості, довжини лінії та робочої частоти.

1. Тонкі гнучкі кабелі (для внутрішнього монтажу)

Найкраще підходять для з'єднання роз'єму безпосередньо з друкованою платою всередині корпусу пристрою.

• RG-316: Високоякісний тонкий кабель (~2.5 мм) з тефлоновою (PTFE) ізоляцією. Ідеальний для пайки, оскільки ізоляція не плавиться при нагріванні. Має високу стабільність сигналу.

• RG-174: Бюджетний аналог RG-316. Більш гнучкий, але має вищі втрати на високих частотах і потребує обережності при пайці через поліетиленову ізоляцію.

• RG-178: Надтонкий кабель для дуже обмеженого простору.

2. Кабелі середнього діаметру (універсальні)

Оптимальний вибір для створення пігтейлів (перехідників) та підключення на невеликих відстанях (до 3-5 метрів).

• RG-58 (A/U, C/U): Класичний коаксіальний кабель (діаметр ~5 мм). Найбільш поширений для радіозв'язку (LPD, PMR, VHF/UHF діапазони).

• LMR-195: Сучасний кабель із низькими втратами, що замінює RG-58 у системах Wi-Fi та 4G/LTE. Має подвійне екранування.

• RG-142: Професійний кабель із подвійною оплеткою та тефлоновою ізоляцією. Витримує високу потужність та температуру.

3. Товсті кабелі з низькими втратами (магістральні)

Використовуються для підключення зовнішніх антен на великих відстанях (10 метрів і більше).

• LMR-400 / CNT-400: Стандарт для систем 4G/5G та Wi-Fi на великих відстанях. Має дуже низький коефіцієнт затухання сигналу.

• RG-213 / RG-8: Класичні товсті кабелі (~10 мм) для радіоаматорського зв'язку та професійних базових станцій.

• H-155 / H-1000: Якісні кабелі європейського виробництва з високим рівнем екранування.

Порівняльна таблиця популярних марок

Марка кабелю	Діаметр, мм	Ізоляція	Рекомендована частота	Сфера застосування
RG-316	2.5	PTFE (Тефлон)	до 3 ГГц	Внутрішній монтаж, пайка до PCB
RG-58	4.95	PE (Поліетилен)	до 1 ГГц	Радіостанції, VHF/UHF зв'язок
LMR-195	4.95	Foam PE	до 6 ГГц	Wi-Fi пігтейли, 4G модеми
RG-142	5.0	PTFE (Тефлон)	до 8 ГГц	Лабораторне та військове обладнання
LMR-400	10.3	Foam PE	до 10 ГГц	Зовнішні антени, великі відстані

Порада щодо вибору:

Для забезпечення максимальної якості зв'язку в системах Wi-Fi (2.4/5 ГГц) або LTE (1800/2600 МГц) рекомендуємо використовувати кабелі серії LMR (195, 240, 400) або RG-316 для внутрішнього розведення. При пайці завжди використовуйте якісний флюс та уникайте надто довгих оголених ділянок центральної жили без екрана.

Інструкція з монтажу панельного роз'єму N-типу (Female, під пайку)

Цей посібник описує процес встановлення високочастотного коаксіального роз'єму N-типу (розетка з квадратним фланцем) на корпус обладнання та його підключення. Правильний монтаж є критичним для забезпечення мінімальних втрат сигналу та надійності роботи всієї системи.

Для візуалізації процесу використовуйте наведену нижче схему з чотирма етапами.



Покрокова візуальна інструкція з монтажу фланцевого коаксіального роз'єму N-типу на корпус обладнання: від фіксації до пайки та підключення кабелю.

Етап 1: Монтаж на панель

Це початковий етап фізичної фіксації роз'єму на корпусі вашого пристрою (наприклад, металевому шасі репітера або підсилювача).

Процес:

1. Підготовка корпусу: У стінці корпусу необхідно заздалегідь підготувати центральний отвір відповідного діаметру для проходження різьбової частини роз'єму, а також чотири невеликих отвори для кріпильних гвинтів (відповідно до розмірів фланця).

2. Фіксація: Роз'єм вставляється в підготовлене місце. З внутрішньої сторони корпусу пристрій надійно прикручується чотирма гвинтами (на схемі показано використання шестигранного ключа).

3. Заземлення: Дуже важливо, щоб фланець роз'єму мав хороший електричний контакт із металевим корпусом пристрою, оскільки корпус часто виконує роль спільної "маси" (заземлення) для екрана кабелю.

Етап 2: Внутрішні з'єднання

Цей етап присвячений підготовці внутрішнього коаксіального кабелю, який буде з'єднувати роз'єм із друкованою платою (PCB) всередині пристрою.

Процес:

1. Зачистка кабелю: Кінець коаксіального кабелю (наприклад, тонкого RG-316 або RG-174) обережно зачищається. Необхідно оголити центральну жилу та зібрати оплетку (екран) в один пучок.

2. Підготовка ізоляції: На кабель одягається шматочок термоусадкової трубки (зазвичай чорної, як показано на схемі) для подальшої ізоляції з'єднання.

3. Попереднє лудіння: Рекомендується окремо залудити припоєм оголену центральну жилу кабелю та внутрішній контакт роз'єму (золотистий "ковшик").

Етап 3: Запаяне з'єднання (деталь)

Це найбільш відповідальний етап, який вимагає точності та акуратності. На схемі показано процес пайки центральної жили та екрана.

Процес:

1. Пайка центральної жили: Центральна жила кабелю вкладається в "ковшик" внутрішнього контакту роз'єму. Використовуючи паяльник із тонким жалом, місце контакту прогрівається, і наноситься невелика кількість припою. Припой має рівномірно заповнити "ковшик", створюючи надійний електричний та механічний контакт.

   • Важливо: Уникайте перегріву, щоб не пошкодити діелектрик кабелю або ізолятор самого роз'єму.

2. Пайка екрана (оплетки): Пучок оплетки (екрана) кабелю припаюється безпосередньо до корпусу фланця роз'єму. Це забезпечує безперервність екранування сигналу та надійну "масу". На схемі для додаткової ізоляції та механічного захисту цього з'єднання використовується червона термоусадка.

Етап 4: Приєднання зовнішнього кабелю

Після завершення внутрішніх робіт (пайки) роз'єм готовий до підключення зовнішнього обладнання. Пайка зсередини забезпечує електричний контакт із внутрішнім гніздом роз'єму, в який вставляється штекер зовнішнього кабелю.

Процес:

1. Стикування: Зовнішній коаксіальний кабель (наприклад, від антени) зі штекером N-type (male) акуратно вставляється в змонтовану розетку. "Голка" штекера має щільно увійти в гніздо розетки.

2. Фіксація: Накидна гайка на штекері закручується за годинниковою стрілкою (як показано стрілкою на схемі) до упору. Різьбове з'єднання забезпечує міцність та захист від вібрацій.

   • Примітка: Якщо з'єднання буде використовуватися на вулиці, рекомендується додатково герметизувати його спеціальною стрічкою.

Комплектація

Комплектація роз'єму N-type може відрізнятися в залежності від виробника та моделі. Зазвичай, в комплект входить сам роз'єм, гайка для кріплення фланця, ущільнювальні кільця та інструкція з монтажу.

Пакування

Роз'єми N-type упаковуються в індивідуальні блістери або коробки, що забезпечує їх безпечну транспортування та зберігання.

Роз'єм N-type female корпусний із фланцем – це незамінний елемент для створення надійних та ефективних радіочастотних систем. Завдяки своїм високим технічним характеристикам та універсальності, він широко використовується в різних галузях промисловості та науки.
