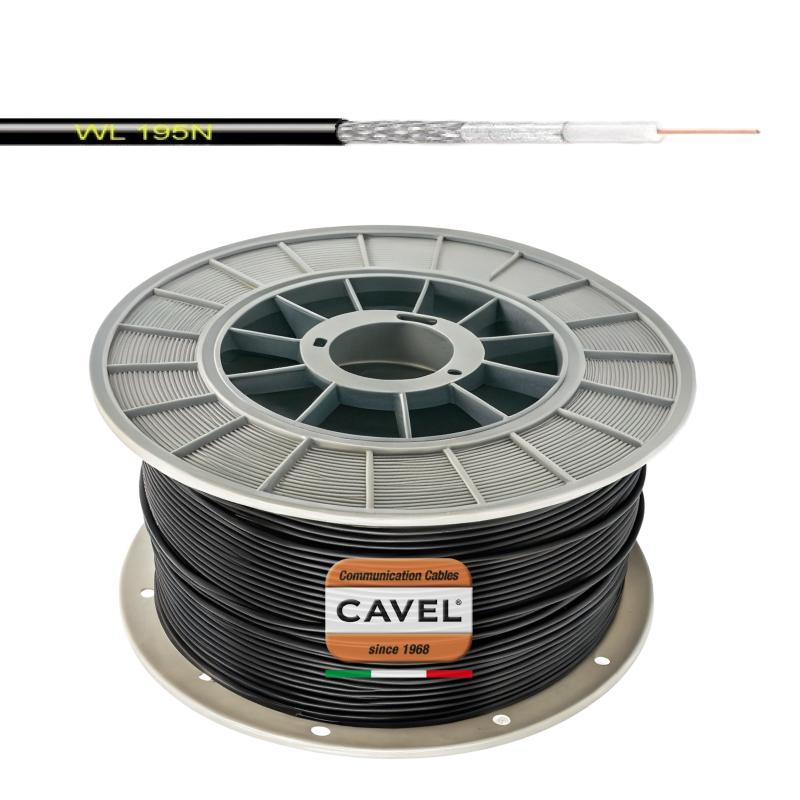

Кабель коаксіальний CAVEL WL195N 50 Ом, 5,8 ГГц, Італія 100% оригінал, удосконалений варіант RG58

55 ₴/м

Мінімальна сума замовлення на сайті — 1000 грн

  • Готово до відправки
  • Код: KB 0048 PKS. IG
Кабель коаксіальний CAVEL WL195N 50 Ом, 5,8 ГГц, Італія 100% оригінал, удосконалений варіант RG58
Кабель коаксіальний CAVEL WL195N 50 Ом, 5,8 ГГц, Італія 100% оригінал, удосконалений варіант RG58Готово до відправки
55 ₴/м
+380503307799
  • +380 (50) 330-77-99
    Технічна консультація
  • +380 (99) 330-77-90
    Рахунки накладні
  • +380 (50) 691-55-31
+380503307799
  • +380 (50) 330-77-99
    Технічна консультація
  • +380 (99) 330-77-90
    Рахунки накладні
  • +380 (50) 691-55-31
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Кабель коаксіальний CAVEL WL195N 50 Ом, 5,8 ГГц, Італія 100% оригінал є вдосконаленим варіантом кабелю RG58, розробленим для з'єднання компонентів радіочастотних систем з низькими втратами сигналу. Вироблений в Італії компанією CAVEL, цей кабель призначений для внутрішньої установки та підтримує передачу сигналів на частотах до 5,8 ГГц. За своїми геометричними розмірами він схожий на RG58, що забезпечує сумісність з більшістю роз'ємів, призначених для цього типу кабелю.

Основною особливістю кабелю WL195N є використання суцільного мідного центрального провідника та фізично спіненого поліетиленового діелектрика з зовнішньою поліетиленовою плівкою. Така конструкція значно знижує рівень лінійних втрат потужності порівняно з RG58. Високий рівень екранування, що забезпечується поздовжньо перекриваючою алюмінієво-поліестеровою стрічкою та обплетенням з луджених мідних дротів, гарантує захист від електромагнітних перешкод.

Основні характеристики кабелю коаксіальний CAVEL WL195N

Характеристика Значення
Тип кабелю Коаксіальний
Модель WL195N
Виробник CAVEL (Італія)
Імпеданс 50 ± 2 Ом
Максимальна робоча частота 5,8 ГГц
Внутрішній провідник Суцільна мідь (Cu), Ø 1,00 ± 0,02 мм
Діелектрик Фізично спінений поліетилен + PE оболонка (PEG), Ø 2,80 ± 0,10 мм
Екранування 1 Алюмінієво/поліестер/алюмінієва стрічка (Al/Pet/Al)
Екранування 2 Обплетення з луджених мідних дротів (CuSn), 82% покриття
Зовнішня оболонка Полівінілхлорид (PVC), чорний (RAL 9011), без свинцю, Ø 4,95 ± 0,10 мм
Мінімальний радіус вигину 25 мм (одноразовий), 50 мм (повторний)
Максимальна сила натягування 180 Н
Мінімальна температура монтажу -5 °C
Робоча температура -20 / +70 °C
Ємність 82 пФ/м
Коефіцієнт укорочення 80 %
Опір внутрішнього провідника 22,10 Ом/км
Опір зовнішнього провідника 15,30 Ом/км
Опір петлі 37,40 Ом/км
Напруга ізоляції оболонки 3 кВ (іскровий тест)
Максимальний струм (Ieff) 6 А
Коефіцієнт відбиття (SRL) >30 дБ (5-470 МГц), >28 дБ (470-1000 МГц), >26 дБ (1000-2000 МГц), >22 дБ (2000-3000 МГц)
Коефіцієнт екранування (SA) >90 дБ (30-1000 МГц)

Втрати в кабелі WL195N залежно від частоти, для порівняння наведено ослаблення RG58

Частота, МГц Затухання в WL195N, дБ/100м Частота, МГц Затухання в RG58, дБ/100м
50 8,00 10 2,7
150 13,00 100 14,9
220 15,80 150 14,4
450 22,70 450 25,6
900 32,20 900 36,4
1500 42,50 1000 56
1800 47,00 1500 47,6
2000 49,80 1800 52,5
2500 56,00 1800 86
3000 61,00 2000 55,4
4000 72,50 2100 57,2
4800 80,50 2400 107
5800 92,00 2500 62,3
    3500 76,3
    5800 98,1

Переваги коаксіального кабелю CAVEL WL195N

Кабель CAVEL WL195N має значно нижчі втрати сигналу порівняно з RG58, що особливо помітно на високих частотах, як видно з таблиці порівняння. Суцільний мідний центральний провідник забезпечує кращу провідність та менший опір для постійного струму та петльовий опір. Фізично спінений діелектрик з високим вмістом повітря (60%) сприяє значному зниженню втрат, покращує температурні характеристики та запобігає проникненню вологи, забезпечуючи стабільну роботу протягом 15 років. Тонкий вуглеводневий шар на діелектрику додатково покращує гідроізоляцію.

Фабрика Italiano Condutori гарантує високі параметри екранування (не гірше -110 дБ до 1000 МГц). Кращі параметри ослаблення досягаються завдяки якісним матеріалам та високому вмісту газу в діелектрику. Кабель є 100% оригінальним продуктом італійського виробництва CAVEL, що гарантує його якість та безпеку, на відміну від дешевих китайських аналогів, які можуть містити шкідливі речовини.

Особливості конструкції та порівняння з RG58

Основною відмінністю WL195N від RG58 є його конструкція. WL195N використовує суцільний мідний центральний провідник замість багатожильного в RG58, що забезпечує кращу передачу сигналу та менший опір. Фізично спінений поліетилен в якості діелектрика в WL195N має значно менші втрати порівняно зі суцільним поліетиленом в RG58. Крім того, WL195N має подвійне екранування (фольга та обплетення), що забезпечує кращий захист від електромагнітних перешкод (екранування WL195N ≥70 дБ в діапазоні 5-2500 МГц), тоді як RG58 зазвичай має лише одинарне обплетення.

Що стосується розмірів, кабель WL195N схожий на LMR195, LL-195, Hengxin Technology HF-195, Belden 7806A, CNT-195, HPF 195, WCX195, що забезпечує можливість використання одних і тих же роз'ємів на кабелях однакового розміру.

Корисні функції

  • З'єднання Wi-Fi обладнання (антен, точок доступу)
  • Підключення радіочастотних систем
  • Використання в вимірювальних приладах
  • Застосування в аматорському радіозв'язку
  • Підключення автомобільних антен (завдяки гнучкості)

Сумісність з різними застосуваннями

Кабель коаксіальний CAVEL WL195N сумісний з обладнанням, що працює на частотах до 5,8 ГГц та використовує роз'єми типу N, SMA та інші, призначені для кабелів діаметром близько 5 мм (аналогічно RG58, LMR195 тощо). Він підходить для використання в системах Wi-Fi (2.4 ГГц та 5 ГГц), GSM, LTE та інших радіочастотних додатках, де важливі низькі втрати сигналу.

Порівняння кабелів Cavel WL195N та RG58

Обидва кабелі є коаксіальними та використовуються в радіочастотних додатках, проте мають ключові відмінності. WL195N має хвильовий опір 50 Ом, як і RG58, що забезпечує їх сумісність з відповідним обладнанням. Однак, WL195N відрізняється одножильним мідним центральним провідником (жорсткий, для стаціонарного монтажу) на відміну від багатожильного в RG58 (гнучкий).

Екранування WL195N подвійне (алюмінієва фольга + обплетення), що забезпечує кращий захист від перешкод порівняно з одинарним мідним обплетенням RG58. Діелектрик WL195N виконаний зі спіненого поліетилену (низькі втрати), а RG58 – зі суцільного поліетилену (вище загасання).

Діаметр WL195N більший (~6-7 мм) ніж RG58 (~5 мм). Згасання сигналу на 1000 МГц у WL195N значно нижче (~0.35 дБ/м проти ~0.61 дБ/м у RG58), а частотний діапазон ширший (до 2-3 ГГц проти до 1 ГГц). WL195N жорсткіший, але довговічніший для стаціонарних систем, тоді як RG58 гнучкіший для мобільних установок.

WL195N краще підходить для стаціонарних систем зв'язку, високочастотних програм та професійних інсталяцій з вимогою низьких втрат, тоді як RG58 – для аматорського радіозв'язку, автомобільних антен та тимчасових з'єднань. WL195N дорожчий, але забезпечує кращі характеристики.

Характеристика Cavel WL195 RG58
Хвильовий опір 50 Ом 50 Ом
Центральна жила Одножильний мідний провідник (жорсткий) Многожильний провідник (гнучкий)
Екранування Подвійний екран (фольга + обплетення) Одинарне мідне обплетення
Діелектрик Спінений поліетилен (низькі втрати) Суцільний поліетилен (вище загасання)
Діаметр ~6-7 мм ~5 мм
Згасання на 1000 МГц ~0.35 дБ/м ~0.61 дБ/м
Частотний діапазон До 2–3 ГГц До 1 ГГц (оптимально)
Гнучкість Жорсткий Гнучкий
Застосування Стаціонарні системи, високі частоти, низькі втрати Аматорський радіозв'язок, мобільні установки
Ціна та доступність Дорожче Дешевше, поширений

Сумісні роз'єми

Для коаксіального кабелю CAVEL WL195N доступні наступні сумісні роз'єми:

  • Обтискні N-роз'єми серії NF Crimp (NF195) для внутрішнього встановлення
  • Обтискні SMA-роз'єми серії SMA (SMAF195 - female, SMAM195 - male) для внутрішнього встановлення

Комплектація кабелю коаксіальний CAVEL WL195N

До комплекту постачання входить лише замовлена довжина коаксіального кабелю CAVEL WL195N. Роз'єми купуються окремо.

Пакування

Кабель коаксіальний CAVEL WL195N зазвичай поставляється намотаним на котушку або в бухті, залежно від замовленої довжини. Упаковка забезпечує захист кабелю під час транспортування та зберігання.

Якщо вам потрібен високоякісний коаксіальний кабель з низькими втратами для використання в радіочастотних системах, Wi-Fi або інших високочастотних додатках, CAVEL WL195N стане чудовим вибором. Будучи значно покращеною версією RG58, він забезпечує кращі характеристики, особливо щодо згасання сигналу та екранування. Обираючи оригінальний італійський продукт CAVEL, ви отримуєте гарантію якості та безпеки. Не забудьте також придбати необхідні сумісні роз'єми для створення надійного з'єднання.

Характеристики
Основні
ВиробникCavel
Країна виробникІталія
ПризначенняДля систем зв'язку
Тип кабеляКоаксіальний
ЗастосуванняУніверсальне
Конструкція кабелюГнучка
Тип монтажуЗовнішній
УпаковкаКотушка
Длина в упаковке100 м
Маса16.7 кг/м
Матеріал жилиМідь
МодельWL195N
Мінімальна температура монтування, град-5
Конструктивні особливості
Кількість жил1
Номінальний діаметр центральної жили1 мм
Номінальний діаметр з оболонкою4.95 мм
Номінальний діаметр з екраном3.38 мм
Номінальна товщина стінок оболонки0.785 мм
Тип захистуОплітка
Матеріал захистуМетал
Матеріал центральної жилиМідь
Матеріал ізоляціїПолівінілхлорид
ТермоізоляціяПолівінілхлорид
Тип зовнішньої оболонкиВологостійка
Материал оболочкиПВХ
Наявність екрануТак
Виконання 1 екранаСтрічка
Виконання 2 екранаДріт
Матеріал 1 екранаАлюміній
Матеріал 2 екранаМідь
Колір оболонкиЧорний
Максимальна сила натягування, H180
Механічні характеристики
Мінімальна робоча температура-20 град.
Максимальна робоча температура70 град.
Мінімальний радіус вигину25 мм
Максимальна радіус вигину50 мм
Щільність обплетення82 %
Електричні характеристики
Випробувальна напруга3 кВ
Хвильовий опір50 Ом
Максимальна робоча частота5.8 ГГц
Місткість82 пФ/м
Опір внутрішнього провідника, Ом/км22.10
Опір зовнішнього провідника, Ом/км15.30
Опір петлі, Ом/км37.40
Максимальний струм (Ieff), A6
Користувацькі характеристики
Наявність екранаТак
Інформація для замовлення
  • Ціна: 55 ₴/м
