Антена Рупорна HORN WIMAX ретранслятора (5050 — 6000 МГц) - RP SMA-male

Антена рупорна HORN WIMAX ретранслятору С-діапазона призначена для приймання та передавання лінійно-поляризованих сигналів у діапазоні частот 5050 — 6000 МГц і дає роздільне використання вертикальної й горизонтальної поляризацій двома незалежними пристроями.

Антена характеризується високою спрямованістю, низьким рівнем кроспольоризаційного випромінювання й гарним узгодженням із коаксіальними фідерними трактами з хвильовим опором 50 Ом.

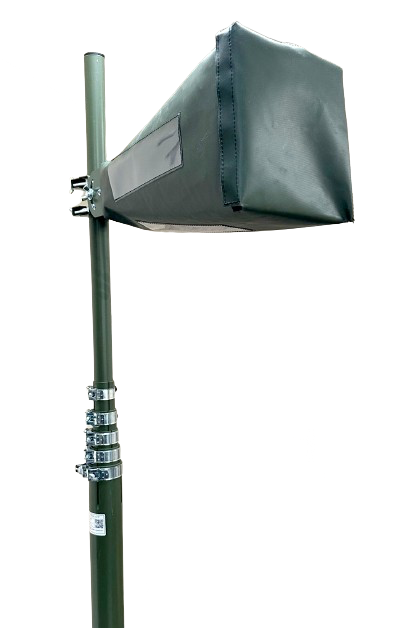

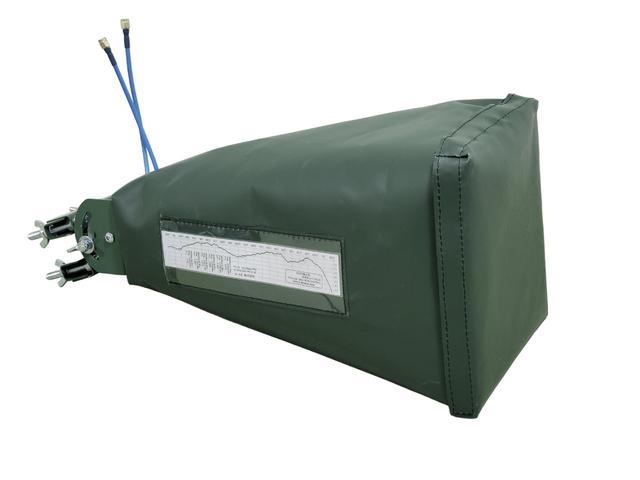

       Антена виготовлена у формі пірамідального рупора на базі квадратного хвилевода 34х34 мм, для виготовлення якого використаний алюмінієвий сплав.

      У хвилеводній частині рупора в ортогональних площинах вмонтовані два коаксіально-хвильові переходи довжиною 25см з коаксіальними роз'ємами типу RP SMA-male (RP SMA-тато).

На прохання замовника, можна встановити інший роз'єм виходу або змінити довжину кабелів.

Антена має кронштейн для кріплення на обладнання.

Основні параметри антени:

    - Робочий діапазон частот 5050... 6000 МГц
    - Коефіцієнт спрямованості в робочому діапазоні частот, не менш ніж
частот, не менш ніж:
                                  для вертикальної поляризації 20,0 дБ
                                  для горизонтальної поляризації 20,0 дБ

    - Ширина діаграми спрямованості в робочому діапазоні
частот за рівнем мінус 3 дБ, не більш ніж:                 19 град.

    - Коефіцієнт кросополяризаційного випромінювання
в робочому діапазоні частот, не менш ніж — 26 дБ
    - КСВН на роз'ємі вертикальної полярності
               в робочому діапазоні частот, не більш ніж 1,31

    - КСВН на роз'ємі горизонтальної полярності
               в робочому діапазоні частот, не більш ніж 1,22

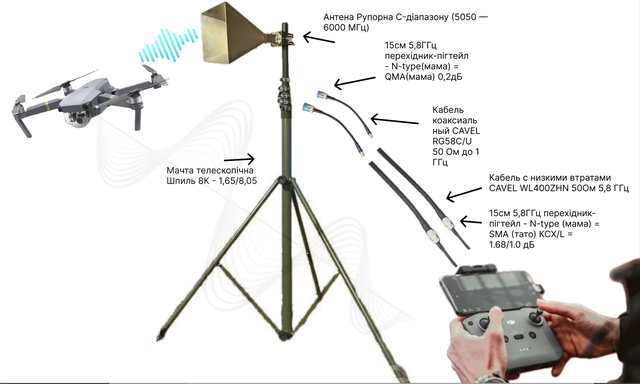

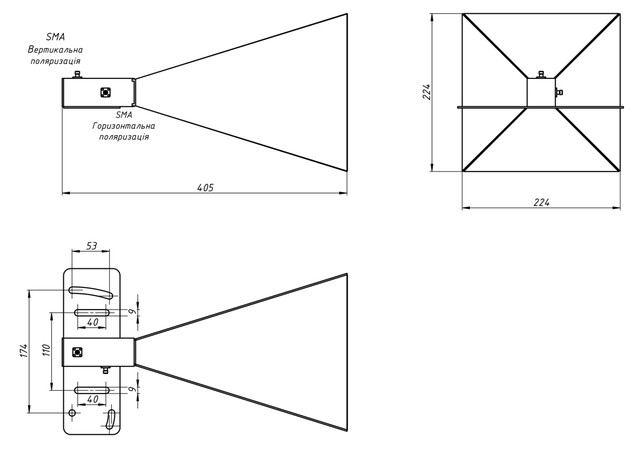

 - Габаритні розміри антени 224х224х405 мм

 - Вага антени 1,2 кг

:307px">

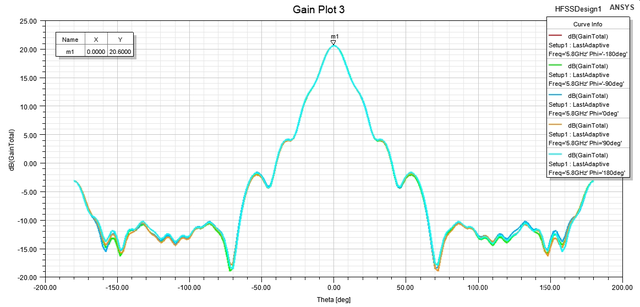

Діаграма спрямованості антени на частоті 5,8 ГГц у вертикальній і горизонтальній поляризації.

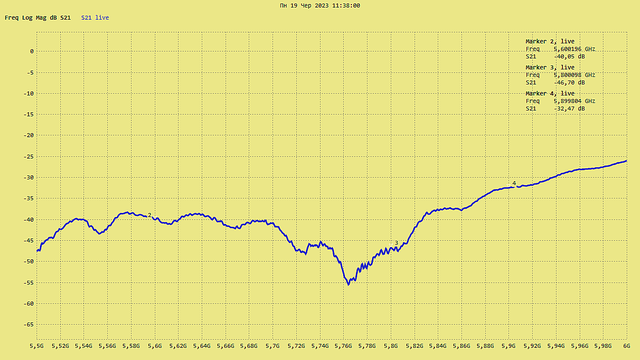

Залежність коефіцієнта кросополяризаційного випромінювання від частоти.

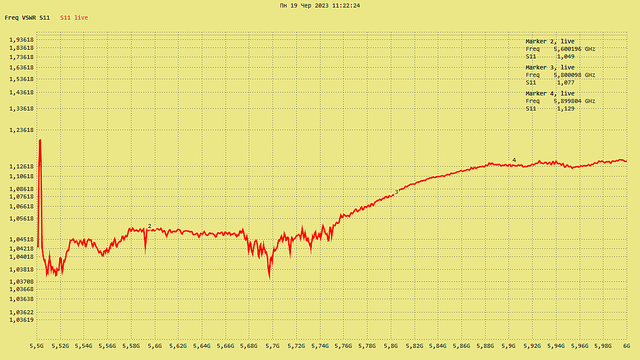

Залежність коефіцієнта стоячої хвилі від частоти на роз'ємі вертикальної полярності.

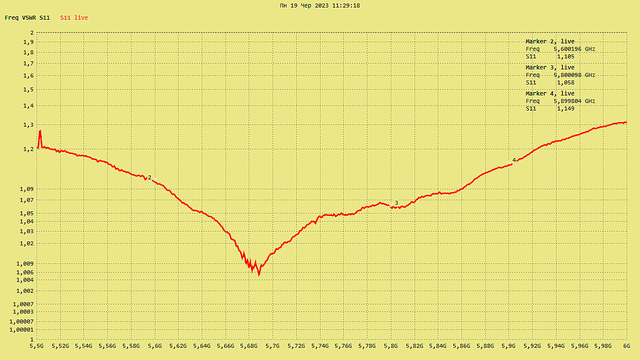

Залежність коефіцієнта стоячої хвилі від частоти на роз'ємі горизонтальної полярності.
