Антенна Логоперіодична LORA (800-1300 МГц) 9,5 дБ

Антена логоперіодична ААБШ.567.800.238-СБ01А призначена для прийому радіохвиль в діапазоні частот: 800 – 1300 МГц

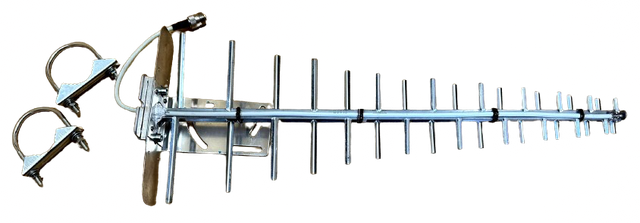

Виконана на основі  двох виштамповок з листа з алюмінієвого сплаву у вигляді направляючої із вібраторними елементами -штирями. Вони скріплені на певній відстані за допомогою радіопрозорих вкладок. Вихід антени - коаксіальний кабель з роз’ємом. Антена споряджена кріпленням до металевої труби діаметром до 50 мм.

Електричні та кліматичні параметри

• Робочий діапазон частот:              800 – 1300 МГц

• Поляризація:                                        лінійна

• Ширина променю (H):                        46 - 56°;

• Ширина променю (V):                        55 - 75°

• Крос-поляризаційна розв’язка:           25 дБ

• Підсилення:                                  не менше 9,5 дБ

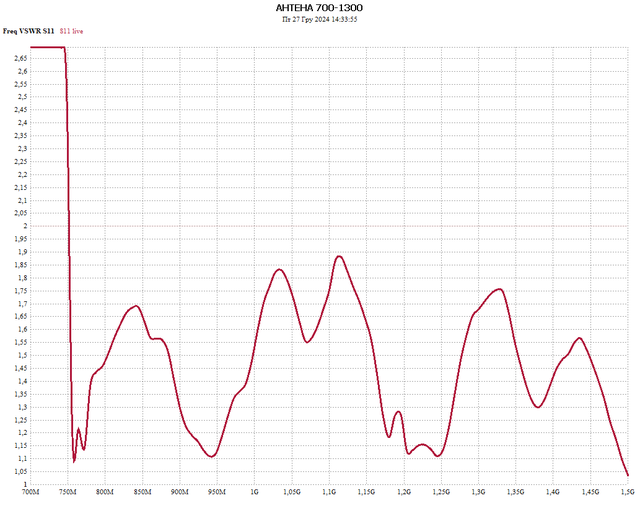

• КСХН в робочому діапазоні частот        1,6 max

• Рівень бічних пелюсток відносно головного променю   -16 дБ

• Хвильовий опір                                                                    50 ом

• Тип роз’єму                                                                          N (розетка)

• Кріплення                          Монтаж на вертикальну трубу діаметром до 50 мм

• Розміри                                                                 550x210 x35 (мм)

• Вага                                                                             ≤0,3кг

• Інтервал робочих температур       від -30 до +50 град. С

• Інтервал температур зберігання    від -40 до +60 град. С
