Антена логоперіодична ЛПА LPA LoRa (700-1300 МГц) 8,0 дБ 150вт

Антена логоперіодична призначена для прийому та передачі радіохвиль в широкому діапазоні частот із заданою поляризацією та розкривом діаграми направленості.

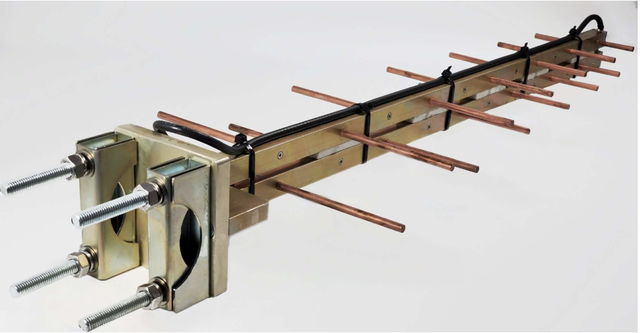

Антена логоперіодична виконана на основі  двох виштамповок з листа з алюмінієвого сплаву у вигляді направляючої із вібраторними елементами -штирями. Вони скріплені на певній відстані за допомогою радіопрозорих вкладок Вихід антени-коаксіальний кабель з роз’ємом. Антена споряджена кріпленням до металевої труби діаметром до 50 мм.

Основні електричні та кліматичні параметри:

- Робочий діапазон частот: 700 - 1300 МГц
- Поляризація: лінійна

- Ширина променя (H):                        46 - 56°;

- Ширина променя (V):                        55 - 75°

- Крос-поляризаційна розв'язка: 25 дБ

- Посилення: не менше 9 дБ

- КСВН у робочому діапазоні частот 1,6 max

- Рівень бічних пелюсток щодо головного променя -16 дБ

- Хвильовий опір 50 ом

- Максимальна потужність у режимі передачі: 150Вт

- Тип роз'єму N (розетка)

- Кріплення Монтаж на вертикальну трубу діаметром до 50 мм

- Розміри 550x210 x35 (мм)

- Вага ≤2 кг

- Інтервал робочих температур від -30 до +50 град. С

- Інтервал температур зберігання від -40 до +60 град. С

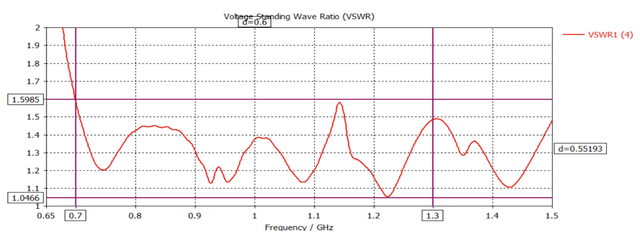

Залежність КСХН від частоти
