Малошумний підсилювач LNA 20-30 dB 10-6000 МГц 50 Ом, SMA, USB Type-C

Підсилювач RF LNA 10 МГц-6 ГГц 20-30 дБ з живленням USB Type-C для SDR, антенних систем та RF-вимірювань

Підсилювач RF LNA 10 МГц-6 ГГц - це широкосмуговий радіочастотний підсилювач у алюмінієвому корпусі для підсилення сигналів у діапазоні від 10 МГц до 6000 МГц. Пристрій підходить для використання з SDR-приймачами, антенними системами, аналізаторами спектра, тестовими стендами, лабораторними RF-комплексами, телекомунікаційним обладнанням та іншими пристроями з 50-омним трактом.

Модуль має коефіцієнт підсилення 20-30 дБ, хвильовий опір 50 Ом, вхідний і вихідний SMA-роз'єм та живлення через USB Type-C. Така конфігурація дозволяє швидко підключати підсилювач до портативних приймачів, комп'ютерних SDR-систем, лабораторного обладнання та експериментальних радіочастотних вузлів.

Коефіцієнт шуму становить NF = 5 дБ, тому цей пристрій доцільно розглядати як універсальний широкосмуговий RF-підсилювач, а не як спеціалізований ультрамалошумний LNA для максимально чутливих приймальних трактів. Компактні габарити 45x30x14 мм дозволяють використовувати модуль у стаціонарних і переносних RF-системах.

Технічні характеристики підсилювача LNA 10 МГц-6 ГГц

Призначення RF-підсилювача 10 МГц-6 ГГц

• Підсилення сигналів у широкому діапазоні частот. Підсилювач працює в діапазоні 10 МГц-6 ГГц і може використовуватися для різних RF-задач без заміни модуля під окремий частотний піддіапазон.
• Робота з SDR-приймачами. Модуль підходить для SDR-систем, де потрібно підвищити рівень сигналу перед входом приймача або аналізатора спектра.
• Антенні системи та приймальні тракти. Підсилювач можна застосовувати для часткової компенсації втрат у кабелі або для підсилення сигналу перед приймальним обладнанням.
• RF-вимірювання та лабораторні задачі. Пристрій може використовуватися в тестових стендах, під час перевірки радіочастотних компонентів, роботи з генераторами сигналів і вимірювальними приладами.
• Телекомунікаційні та експериментальні системи. Модуль підходить для інтеграції в бездротові системи, дослідні макети, навчальні стенди та радіоелектронні проєкти.

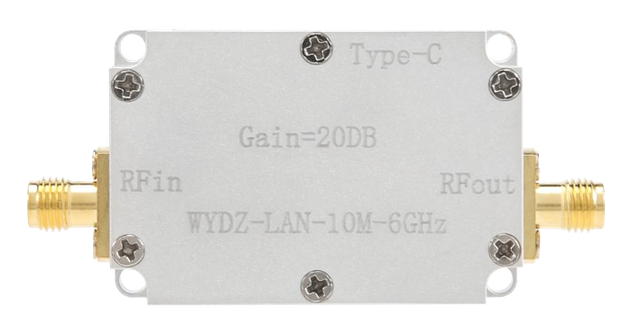

Матеріали та конструкція

• Алюмінієвий корпус. Корпус захищає плату підсилювача від механічних пошкоджень і покращує загальну жорсткість конструкції.
• SMA-вхід і SMA-вихід. Стандартні RF-інтерфейси спрощують підключення до антен, коаксіальних кабелів, SDR-приймачів, вимірювальних приладів і перехідників.
• Живлення через USB Type-C. Підсилювач можна живити від USB-порту, павербанка, лабораторного блока живлення з USB-виходом або іншого сумісного джерела.
• Компактне виконання. Розміри 45x30x14 мм дозволяють використовувати модуль у переносних комплектах, монтажних боксах і невеликих RF-системах.

Функціональні можливості

Підсилювач може застосовуватися для підвищення рівня сигналу в приймальних і тестових RF-трактах. Діапазон 10 МГц-6 ГГц охоплює багато практичних частотних зон, що робить модуль зручним для роботи з різними радіочастотними пристроями.

Підсилення 20-30 дБ дозволяє підняти рівень сигналу перед приймачем, SDR-модулем або вимірювальним обладнанням. Водночас важливо контролювати рівень вхідного сигналу, оскільки надмірне підсилення може призвести до перевантаження наступного каскаду або появи спотворень.

NF = 5 дБ означає, що пристрій більше підходить як універсальний широкосмуговий RF-підсилювач для загальних задач підсилення сигналу, ніж як вузькоспеціалізований малошумний підсилювач для систем з максимально високими вимогами до шумових параметрів.

Сумісність

• SDR-приймачі. Підсилювач можна використовувати з SDR-пристроями, які працюють у діапазоні до 6 ГГц і мають відповідний RF-вхід.
• Антени та фідерні тракти 50 Ом. Модуль сумісний з антенами, кабельними збірками та перехідниками з хвильовим опором 50 Ом.
• Аналізатори спектра. Підсилювач може застосовуватися для підняття рівня сигналу перед входом аналізатора в межах допустимих рівнів.
• Генератори сигналів і тестові стенди. Підходить для лабораторних схем, макетування та перевірки RF-компонентів.
• Бездротові та телекомунікаційні системи. Може використовуватися в експериментальних трактах, приймальних вузлах і тестових конфігураціях.

Переваги RF-підсилювача 10 МГц-6 ГГц

• Широкий діапазон 10 МГц-6 ГГц. Один модуль може використовуватися для різних частотних задач у радіочастотних системах.
• Підсилення 20-30 дБ. Достатній рівень підсилення для підняття сигналу перед приймачем або вимірювальним пристроєм.
• Живлення USB Type-C. Спрощує підключення живлення без окремого складного блока або пайки додаткових проводів.
• Корпус з алюмінію. Захищає електроніку, покращує механічну надійність і зручність використання.
• SMA-інтерфейси. Сумісність з поширеними коаксіальними кабелями, перехідниками та RF-обладнанням.
• Компактний розмір. Підсилювач легко транспортувати та інтегрувати у готову систему.

Рекомендації з підключення

• Використовуйте 50-омний RF-тракт. Для коректної роботи підключайте підсилювач до антен, кабелів, перехідників і обладнання з хвильовим опором 50 Ом.
• Контролюйте рівень вхідного сигналу. Не подавайте на вхід надмірно потужний сигнал, щоб уникнути перевантаження або пошкодження підсилювача.
• Враховуйте підсилення до 30 дБ. За потреби використовуйте атенюатор або фільтр, щоб не перевантажити приймач чи аналізатор спектра.
• Живіть пристрій від стабільного USB-джерела. Для стабільної роботи бажано використовувати джерело живлення з низьким рівнем пульсацій.
• Мінімізуйте довжину кабелів. Короткі якісні RF-з'єднання зменшують втрати та небажані відбиття сигналу.

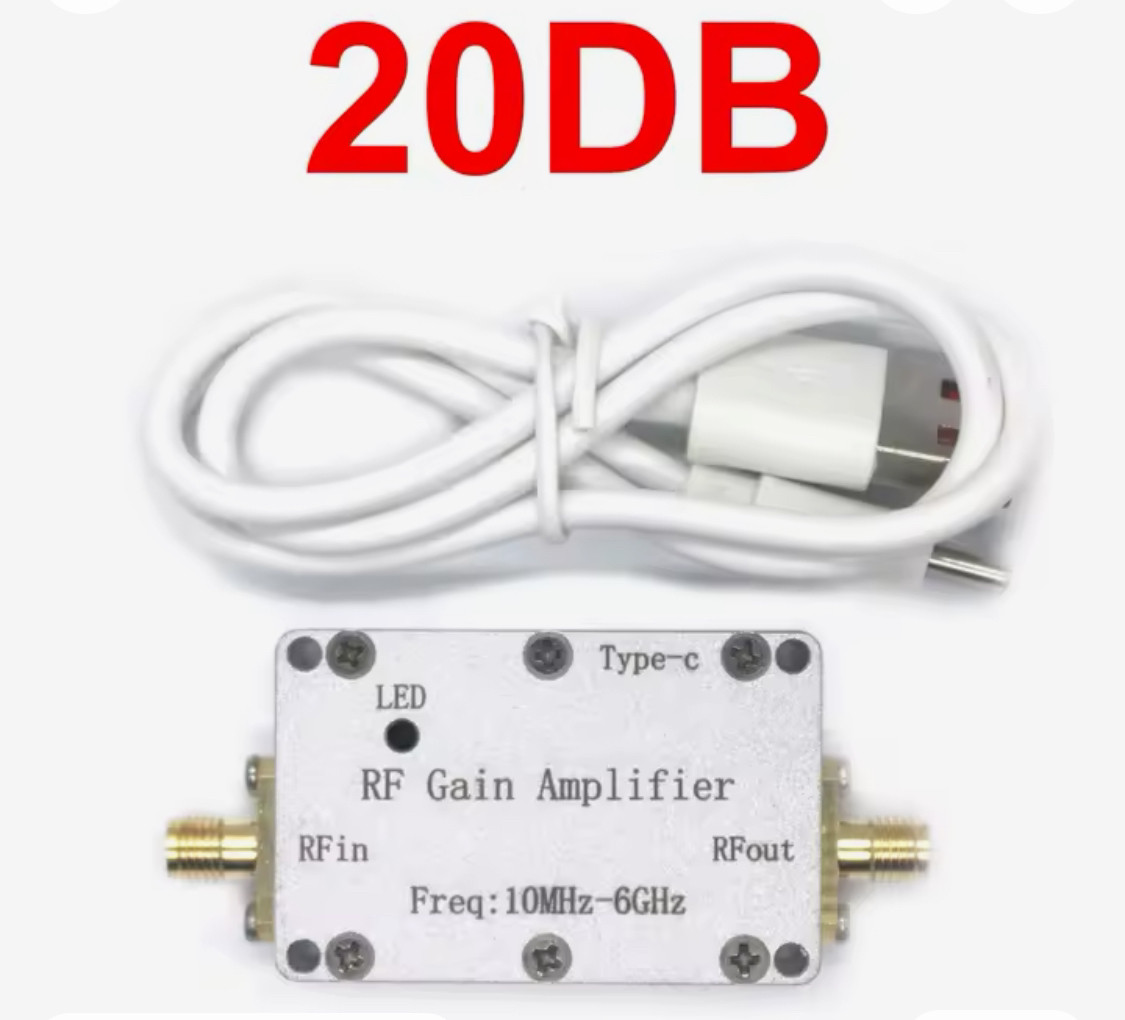

Комплектація

• LNA-підсилювач у алюмінієвому корпусі - 1 шт.
• Кабель USB Type-C - 1 шт.

Пакування

• Захисне пакування. Підсилювач постачається в пакуванні, яке захищає корпус і SMA-роз'єми під час транспортування.
• Окреме розміщення кабелю. USB Type-C кабель постачається разом з підсилювачем і пакується так, щоб не пошкодити корпус або роз'єми.

Гарантія та сервіс

Підсилювач проходить перевірку перед постачанням. Для стабільної роботи потрібно використовувати якісне USB-живлення, дотримуватися 50-омного узгодження, не перевищувати допустимий рівень вхідного сигналу та не перевантажувати приймальне або вимірювальне обладнання після підсилювача.

У ПрАТ “РОКС” можна замовити широкосмуговий RF-підсилювач LNA 10 МГц-6 ГГц для SDR, антенних систем, RF-вимірювань, телекомунікаційного обладнання, тестових стендів і лабораторних задач.

Увага! Виробник залишає за собою право вносити зміни до зовнішнього вигляду, конструкції, кольору, матеріалів, комплектації, упаковки та окремих технічних характеристик товару. Зображення, опис і технічні параметри, наведені на сайті, мають інформаційний характер і можуть незначно відрізнятися від фактичного товару. Такі відмінності не впливають на його функціональне призначення та основні споживчі властивості.
