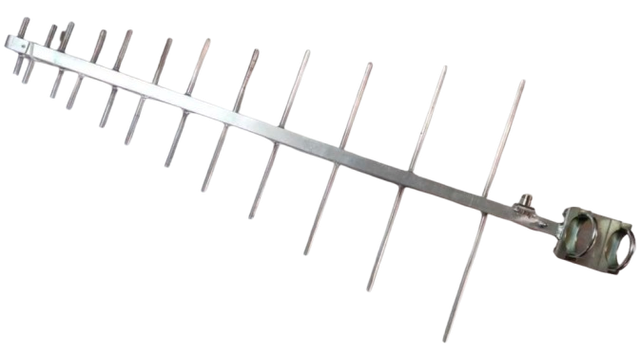

Антена Логоперіодична ЛПА 300-2000 МГц Ку>~7,0 дБ 150 Вт

Антена логоперіодична призначена для прийому та передачі радіохвиль в широкому діапазоні частот із заданою поляризацією та розкривом діаграми направленості.

Антена логоперіодична виконана на основі  двох виштамповок з листа з алюмінієвого сплаву у вигляді направляючих із вібраторними елементами -штирями. Гаправляючі скріплені на певній відстані за допомогою радіопрозорих вкладок. Вихід антени-коаксіальний кабель з роз’ємом. Антена споряджена кріпленням до металевої труби діаметром до 50 мм.

Основні електричні та кліматичні параметри:

- Робочий діапазон частот:             300-2000 МГц
- Поляризація:                                    лінійна

- Ширина променя:                                  95°;

- Підсилення:                                не менше 7 дБі

- КСВН у робочому діапазоні частот        1,5 max

- Рівень бічних пелюсток щодо головного променя -12 дБ

- Хвильовий опір                                               50 ом

- Короткочасна вхідна потужність:                  150 Вт

- Тривала вхідна потужність:                           100 Вт

- Тип роз'єму                                                  N (вилка)

- Кріплення Монтаж на вертикальну трубу діаметром до 50 мм

- Розміри                                                   950x430x95 (мм)

- Вага                                                         не більше 2 кг

- Інтервал робочих температур            від -30 до +50 град

- Інтервал температур зберігання       від -40 до +60 град. С


Залежність КСХН від частоти

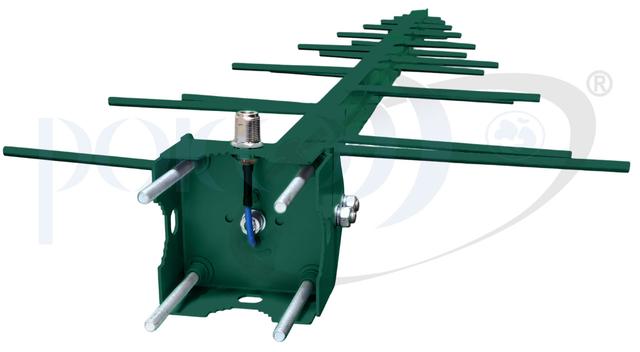

Вузол кріплення антени до мачти
