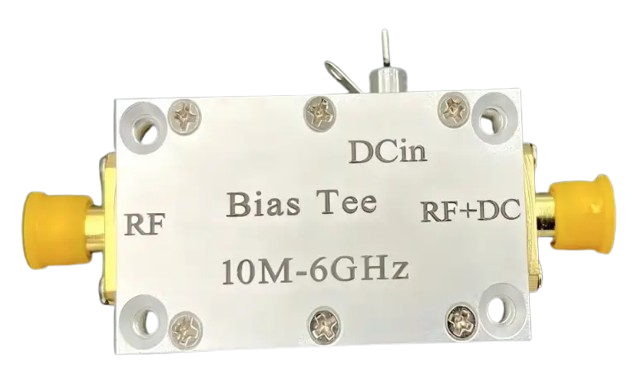

Інжектор живлення радіотехнічних пристроїв у діапазоні 10 МГц - 6 ГГц постійним струмом через коаксіальний кабель
1 050 ₴
950 ₴
Мінімальна сума замовлення на сайті — 1000 грн
- Готово до відправки
- Код: AN 0070 AS PKS. IG
- +380 (50) 330-77-99Технічна консультація
- +380 (99) 330-77-90Рахунки накладні
- +380 (50) 691-55-31
Інжектор живлення радіотехнічних пристроїв у діапазоні 10 МГц - 6 ГГц постійним струмом через коаксіальний кабель є важливим компонентом для забезпечення живлення різноманітних радіочастотних пристроїв. Його застосування охоплює широкосмугові підсилювачі, особливо ті, що не мають вбудованого конденсатора блокування постійного струму, де зовнішнє живлення є необхідним. Також цей інжектор використовується в оптоволоконному зв'язку для живлення драйверів лазерів, де струм збудження лазерного діода подається через окремий порт постійного струму, а сигнал зв'язку вводиться через радіочастотний вихід.
Принцип роботи цього коаксіального інжектора живлення постійним струмом полягає у розділенні постійного струму живлення та високочастотного сигналу, що дозволяє уникнути негативного впливу параметрів паразитної ємності на продуктивність широкосмугових підсилювачів. В основі пристрою лежать надширокосмугові високочастотні індуктори та конденсатори, які не мають резонансних точок. Конденсатор блокування постійного струму запобігає витоку постійної напруги в наступні ланцюги або вимірювальне обладнання, а високочастотні індуктори ізолюють інформацію змінного струму, не допускаючи проникнення високочастотних сигналів у систему електроживлення.
Основні характеристики інжектора живлення радіотехнічних пристроїв
Характеристика | Значення |
---|---|
Робочі частоти | 10 МГц - 6 ГГц |
Втрати | 0,5 дБ за 3 ГГц |
1,2 дБ за 6 ГГц | |
Витримувана напруга | DC 50 V |
Граничний струм | 200 мА |
RF порт | SMA female |
DC bias порт | Червоний та чорний силіконовий провід |
RF та DC порт | SMA female |
Переваги інжектора живлення радіотехнічних пристроїв у діапазоні 10 МГц - 6 ГГц
Однією з ключових переваг інжектор живлення 10 МГц 6 ГГц є його здатність забезпечувати стабільне живлення через коаксіальний кабель без погіршення характеристик високочастотного сигналу. Використання надширокосмугових компонентів дозволяє працювати в широкому діапазоні частот від 10 МГц до 6 ГГц з мінімальними втратами. Наявність конденсатора блокування постійного струму та високочастотних індукторів забезпечує ефективну ізоляцію між ланцюгами живлення та передачі сигналу, що підвищує надійність та довговічність підключених пристроїв.
Особливості подачі живлення на радіотехнічні пристрої
Головною особливістю цього пристрою є можливість подачі постійного струму живлення на радіотехнічні пристрої через той самий коаксіальний кабель, яким передається високочастотний сигнал. Це значно спрощує підключення та зменшує кількість необхідних кабелів, особливо в складних радіочастотних системах. Інжектор має три порти: RF для підключення радіочастотного сигналу, DC bias для підключення джерела постійного струму та RF+DC, який об'єднує обидва сигнали для подачі на пристрій.
Корисні функції
- Блокування постійного струму (DC blocking)
- Ізоляція високочастотного сигналу від ланцюга живлення
- Широкий діапазон робочих частот
- Низькі втрати сигналу
Сумісність з широкосмуговими підсилювачами та драйверами лазерів
Інжектор живлення демонструє високу сумісність з різноманітними широкосмуговими підсилювачами, особливо тими, що потребують зовнішнього живлення постійним струмом. Також він ідеально підходить для використання в оптоволоконних системах зв'язку для живлення драйверів лазерних діодів, забезпечуючи необхідний струм збудження через окремий порт.
Комплектація
До комплекту постачання інжектора живлення радіотехнічних пристроїв входить:
- Інжектор живлення - 1 шт.
Пакування
Інжектор живлення поставляється в індивідуальній антистатичній упаковці, що забезпечує захист від електростатичного розряду під час транспортування та зберігання.
Якщо вам необхідно забезпечити надійне живлення радіотехнічних пристроїв у широкому діапазоні частот без втрати якості сигналу, цей інжектор живлення стане незамінним помічником. Універсальність та високі технічні характеристики роблять його ідеальним рішенням для різноманітних застосувань. Рекомендуємо придбати цей якісний та ефективний пристрій для оптимізації ваших радіочастотних систем.
Основні | |
---|---|
Країна виробник | Китай |
Мінімальний діапазон частот | 10 МГц |
Максимальний діапазон частот | 6000 МГц |
Тип ВЧ з'єднувачів | SMA-female |
RF порт | SMA female |
Електричні характеристики | |
Витримувана напруга | DC 50 V |
Граничний струм | 200 мА |
- Ціна: 950 ₴
