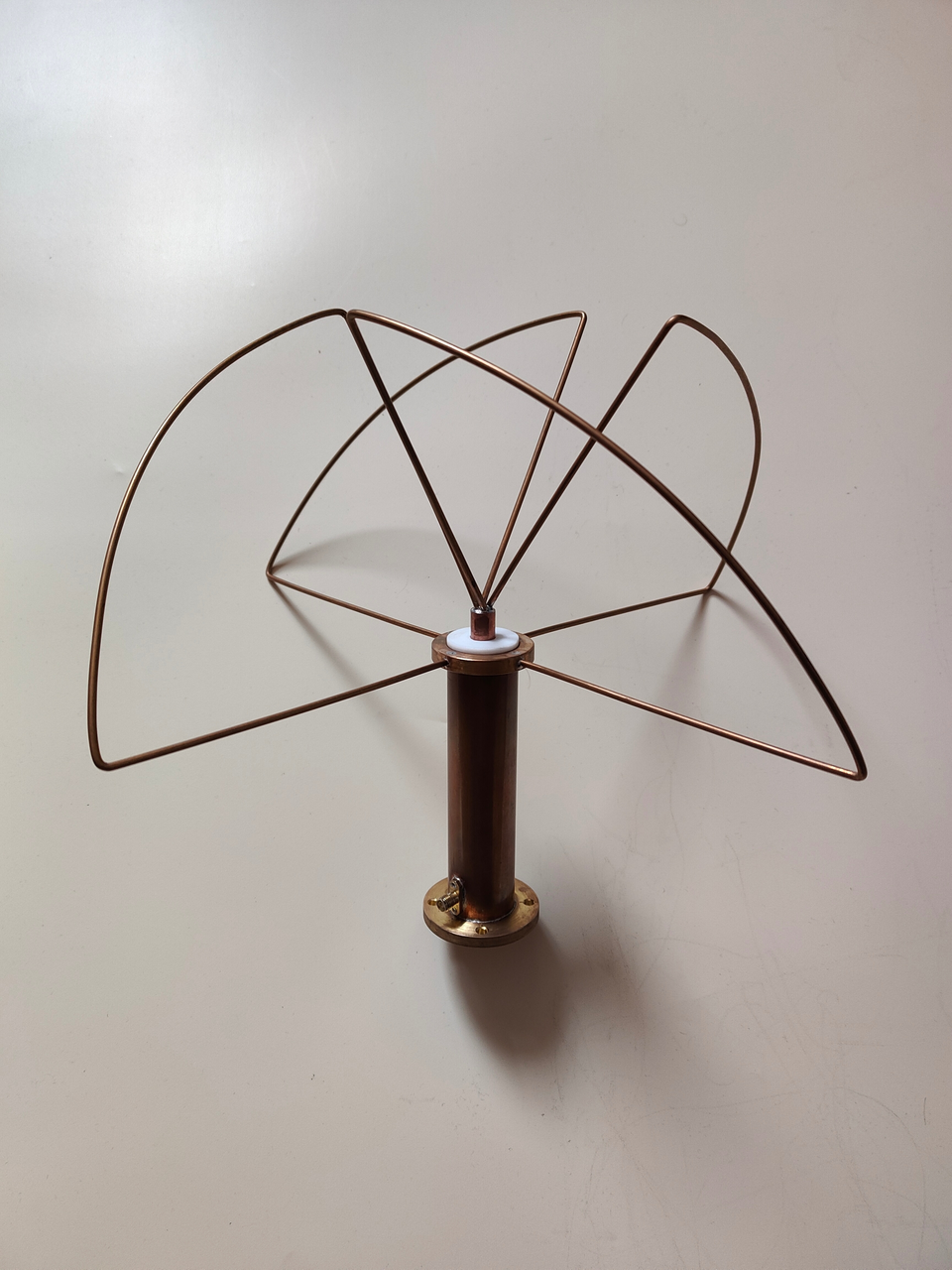

Антена квадрифілярна (Конюшина) всенаправлена з розширеним робочим діапазоном 650 – 850 МГц

Квадрифілярна антена призначена для приймання та передавання ефірних радіосигналів з круговою поляризацією. Антена являє собою самофазовану квадрифілярну спіраль. Спеціальна конструкція антени дозволяє збільшити її робочий діапазон до 200 МГц проти звичайниз 100 МГц.

Антена має кругову діаграму направленості в горизонтальній площині.

Антена має специфічну діаграму направленості у верхній полусфері у вигляді кардіоїди.

Конструктивні особливості

Антена розміщена під радіопрозорим обтічником, що забезпечує захист за стандартом IP65.

Потужність, що може передаватись антеною 50 Вт CW

Габарити антени: Ø79х197.5 мм

Головні технічні параметри:

        - Робочий діапазон частот                               650 – 850 МГц

        - КСХН в робочій смузі частот                        не більше 1,4

        - Поляризація – кругова правого обертання.

        - Вхідний роз'єм: N-type (male).

        - Коефіцієнт підсилення: 2.5 дБі.

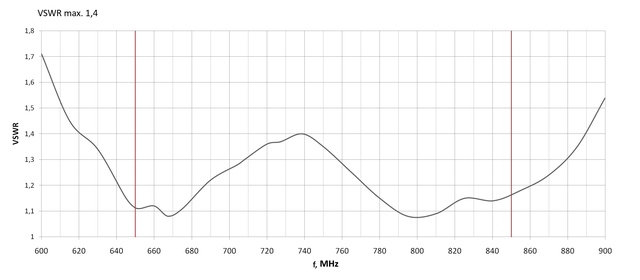

                                                         Рисунок. КСХН в залежності від частоти

Умови експлуатації
- Виріб повинен експлуатуватись як частина більш складної радіосистеми, яка повинна мати ступінь захисту від зовнішніх впливів відповідно IP35.

- Робочий діапазон температур у місці встановлення модулю не повинен виходити за межі від -30 до +50 град. С.

- Інтервал температур зберігання у тарі виробника від -40 до +60 град. С.

- Відносна вологість повітря не повинні перевищувати 80% при температурі 25 град. С.
