Антена квадрифілярна всенаправлена кругова поляризація 700-1100 мГц, 50 Вт, N-type Male
2 100 ₴
1 950 ₴
- Готово до відправки
- Код: AN 0014 IG PKS.
- +380 (50) 330-77-99Технічна консультація
- +380 (99) 330-77-90Рахунки накладні
- +380 (50) 691-55-31
Антена квадрифілярна всенаправлена кругова поляризація 700-1100 мГц, 50 Вт, N-type Male – це високоякісна антена, розроблена для забезпечення надійного та стабільного зв'язку в широкому діапазоні частот. Її унікальна конструкція квадрифілярної спіралі забезпечує всенаправлену діаграму спрямованості з круговою поляризацією, що робить її ідеальним вибором для застосувань, де важлива стабільність сигналу незалежно від орієнтації приймальної або передавальної антени. Кругова поляризація мінімізує втрати сигналу через розсинхронізацію поляризації, що особливо цінно в умовах мінливої орієнтації або руху об'єктів зв'язку.
Ця антена призначена для використання в професійних системах радіозв'язку, де потрібна висока надійність та якість сигналу. Вона ефективно працює в діапазоні частот від 700 до 1100 МГц, що охоплює широкий спектр застосувань, включаючи системи телеметрії, моніторингу, а також різноманітні системи передачі даних. Завдяки своїй всенаправленій характеристиці, антена забезпечує покриття на 360 градусів, що робить її незамінною для створення зон покриття в складних радіоелектронних умовах.
Основні характеристики антени квадрифілярної всенаправленої кругової поляризації
Характеристика | Значення |
---|---|
Діапазон робочих частот | 700-1100 МГц |
Ширина ДН за рівнем мінус 3 дБ | 200 град |
КСХ | 1.5 |
Поляризація | Кругова (ліва або права на вимогу) |
Коефіцієнт підсилення | 2.5 dBi |
Вхідний роз'єм | N-type (male) |
Максимальна потужність, що передається | 50 Вт |
Захист | IP65 |
Габаритні розміри (діаметр х висота) | Ø160 х 273 мм |
Переваги антени квадрифілярної всенаправленої кругової поляризації
- Всенаправлена діаграма спрямованості: Забезпечує покриття на 360 градусів, усуваючи необхідність в точній орієнтації антени.
- Кругова поляризація: Мінімізує втрати сигналу, викликані розсинхронізацією поляризації, підвищуючи якість та стабільність зв'язку.
- Широкий діапазон робочих частот: Охоплює частоти 700-1100 МГц, надаючи гнучкість у виборі частотних каналів.
- Висока потужність: Здатність витримувати до 50 Вт CW робить антену придатною для застосувань з високими вимогами до потужності передавача.
- Захист IP65: Радіопрозорий обтічник забезпечує надійний захист від пилу та вологи, дозволяючи використовувати антену в різних кліматичних умовах.
- Компактні розміри: Габарити Ø160х273 мм дозволяють легко інтегрувати антену в різноманітні системи.
Конструктивні особливості

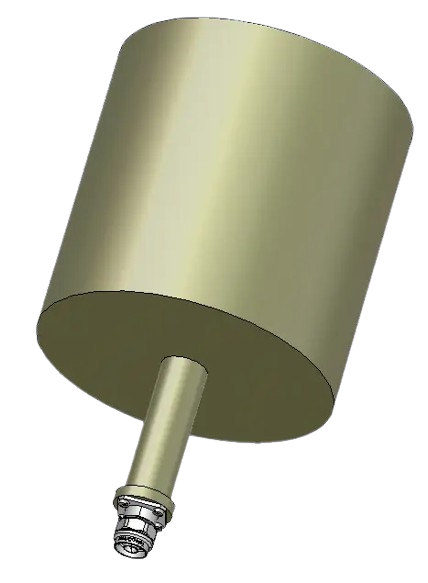

Квадрифілярна антена вирізняється своєю конструкцією, де чотири випромінювальні елементи розташовані у формі спіралі, що і забезпечує кругову поляризацію та всенаправлену діаграму спрямованості. Антена розміщена під міцним радіопрозорим обтічником, виготовленим з матеріалів, стійких до ультрафіолетового випромінювання та атмосферних впливів. Обтічник не тільки захищає внутрішні елементи антени від зовнішніх факторів, але й забезпечує стабільність характеристик антени протягом тривалого терміну експлуатації. Вхідний N-type Male роз'єм гарантує надійне та довговічне з'єднання з радіочастотним кабелем.
Корисні функції антени
Ця антена ідеально підходить для створення надійних каналів зв'язку в системах, де важлива стабільність сигналу та незалежність від орієнтації антен. Кругова поляризація дозволяє ефективно працювати в умовах багаторазового відбиття сигналу, що часто зустрічається в міських умовах або в складних ландшафтних зонах. Всенаправлена діаграма спрямованості спрощує процес встановлення та налаштування системи, оскільки немає необхідності в точному позиціонуванні антени на передавач або приймач. Висока потужність дозволяє використовувати антену в системах з високою вихідною потужністю передавача, забезпечуючи дальність та надійність зв'язку.
Стандарти сумісності
Антена з роз'ємом N-type Male є сумісною з широким спектром радіоелектронного обладнання, що використовує цей тип роз'єму. N-type роз'єми відомі своєю надійністю та низькими втратами сигналу, що робить їх популярним вибором для професійних радіочастотних застосувань. Крім того, робочий діапазон частот 700-1100 МГц є загальноприйнятим та використовується в багатьох стандартах зв'язку, що забезпечує широку сумісність антени з різними типами радіосистем. Кругова поляризація, хоч і є специфічною, знаходить застосування у багатьох сучасних системах зв'язку, де важлива стійкість до зміни орієнтації антен.
Комплектація антени квадрифілярної всенаправленої кругової поляризації
- Антена квадрифілярна всенаправлена кругова поляризація 700-1100 мГц, 50 Вт, N-type Male - 1 шт.
- Паспорт виробу - 1 шт.
Рекомендуємо придбати цю антену для забезпечення стабільного та якісного зв'язку у вашій системі. Її всенаправлена діаграма спрямованості та кругова поляризація забезпечать надійну роботу в різних умовах експлуатації. Висока якість виготовлення та захист IP65 гарантують довговічність та безперебійну роботу антени протягом тривалого часу. Обираючи цю антену, ви отримуєте надійне рішення для вашої системи радіозв'язку.
Основні | |
---|---|
Потужність | 50 Вт |
Тип | Всеспрямована |
Застосування | Вуличне |
Коефіцієнт посилення | 2.5 dBi |
Тип поляризації | Кругова (правостороння), Кругова (лівостороння) |
Тип роз'ємів | N-Type(Male) |
Діаметр | 160 мм |
Висота | 273 мм |
Тип кріплення | На щоці |
Користувацькі характеристики | |
Діапазон частоти | 700-1100 МГц |
Ширина променя | 200 град |
Коефіцієнт стоячої хвилі (КСВ) | 1.5 |
Захист | |
Захист | IP65 |
- Ціна: 1 950 ₴
- Спосіб упаковки: Спосіб пакування антени забезпечує її цілісність та збереження під час транспортування. Антена упаковується в індивідуальну картонну коробку з використанням захисних матеріалів для запобігання пошкоджень. Коробка надійно заклеюється та маркується для зручності ідентифікації та обробки вантажу.
