ВЧ обладнання аналогової симплексної радіолінії Ku-діапазону для передачі відео

Симплексна радіолінія Ku -діапазону призначена для передачі на значну відстань частотномодульованого аналогового сигналу, отриманого від аналогової відеокамери, від якої сигнал надходить на ВЧ передавач у вигляді композитного відеосигналу. Переваги аналогової передачі відеосигналу виявляються не тільки у більшій простоті та високій енергетиці при передачі (високому ККД), але і в меншій чутливості до відбитих сигналів. Передавач встановлюється на пересувному об'єкті. Переданий по ефіру сигнал приймається ВЧ приймачем, встановленим землі на спеціальному поворотному пристрої, і у вигляді композитного сигналу передається по коаксіальному кабелю на монітор користувача.

ВЧ обладнання симплексної радіолінії складається з:

- Передавача з програмованою частотою в Ku-діапазоні (10,7 – 11,7 ГГц), що має два варіанти виконання відповідно до вихідної потужності: 20 мВт та 200 мВт

- Всеспрямованої штирьової антени передавача з вертикальною поляризацією

- Високочутливого приймача Ku –діапазону з програмованою частотою прийому

- Дзеркальної параболічної антени Ku-діапазону з опромінювачем

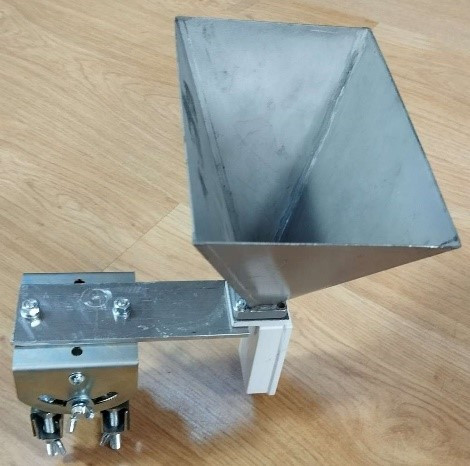

- Конусної рупорної антени.

У залежності від дистанції, на якій повинен бути здійснений надійний прийом сигналу, замовник може вибрати передавач з відповідною вихідною потужністю та один із варіантів приймальної антени. При використанні дзеркальної параболічної антени необхідно точне наведення приймача на передавач за допомогою поворотного пристрою. Приймач з рупорною антеною вимагає менш точного наведення. Успішна робота радіолінії можлива лише за використання режиму передачі, що близький до прямої видимості.

Параметри радіолінії в цілому при використанні передавача з вихідною потужністю 200 мВт залежно від антени, що використовується:

Варіант I (антена дзеркальна параболічна)                    до 60 км.

Варіант II (антена рупорна)                                               до 20 км.
