АНТЕНА РУПОРНА HORN СЕКТОРНА S – ДІАПАЗОНУ

         Призначення
Антена рупорна секторна S-діапазону з несиметричною діаграмою спрямованості призначена для прийому та передачі лінійно-поляризованих сигналів в діапазоні частот 2300 - 2600 МГц у вертикальній або горизонтальній поляризаціях. Антена характеризується високою спрямованістю в Е-площині хвилеводу, низьким рівнем бокових пелюсток та гарним узгодженням з коаксіальними фідерним трактом з хвилевим опором 50 Ом.

         Конструктивні особливості

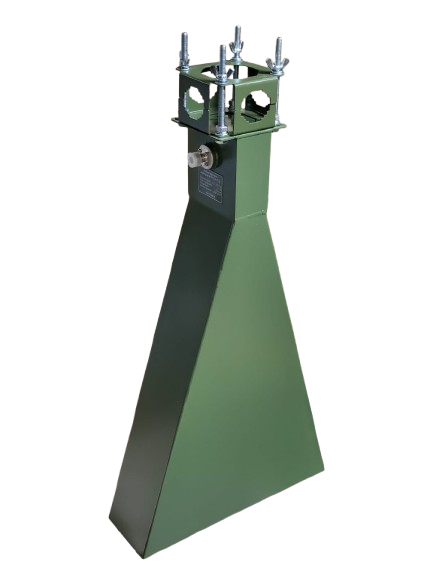

 Антена виконана у вигляді пірамідального рупора на базі прямокутного хвилеводу 96 х 46 мм, для виготовлення якого використано алюмінієвий сплав. У хвилевідній частині рупора вмонтовано елементи коаксіально-хвилеводного переходу з коаксіальним роз’ємом типу N-«гніздо».

        Основні параметри антени

- Робочий діапазон частот                                                     2300 … 2600 МГц

- Коефіцієнт спрямованості в робочому діапазоні
частот, не менше:                                                                               14,0 дБ

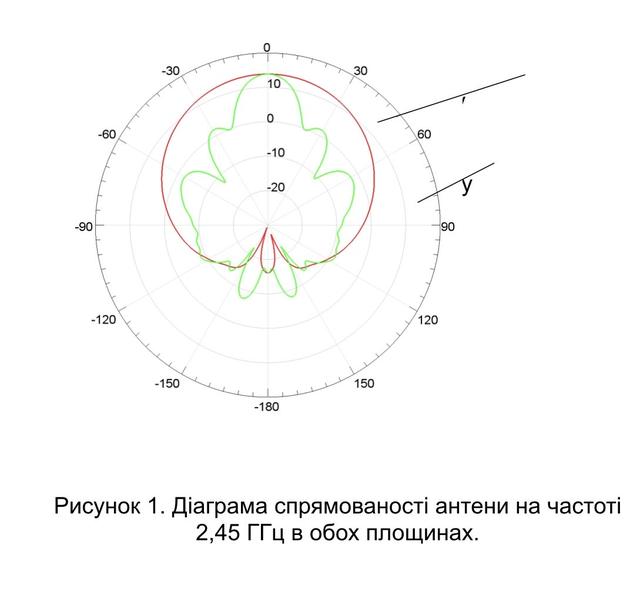

- Ширина діаграми спрямованості в робочому діапазоні
частот в Е-площині хвилеводу по рівню мінус 3 дБ, не більше:      20 град.

- Ширина діаграми спрямованості в робочому діапазоні
частот в Н-площині хвилеводу по рівню мінус 3 дБ, не більше:      70 град.

- КСХН на коаксіальному роз’ємі в робочому діапазоні
частот, не більше                                                                            1,35

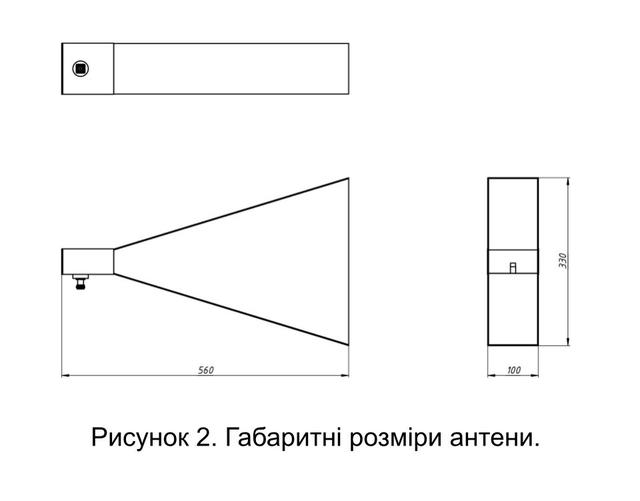

-   Габаритні розміри антени                                               100 х 330 х 560 мм

- Вага антени, не більше                                                                    2,0 кГ
