Відеолінк Ku-діапазону 10,7-11,9 ГГц: модулятор 48 каналів, підсилювач 230mW, антени Tx Rx, конвертер, приймач
41 900 ₴
- Під замовлення
- Код: AN 0051 IG

- +380 (50) 330-77-99Технічна консультація
- +380 (99) 330-77-90Рахунки накладні
- +380 (50) 691-55-31
Відеолінк Ku-діапазону 10,7-11,9 ГГц: модулятор 48 каналів, підсилювач 230mW, антени Tx Rx, конвертер, приймач є інноваційним продуктом, створеним для професійної передачі відео- та аудіосигналів на високих частотах. Завдяки своїй надійності, універсальності та простоті інтеграції, він знаходить широке застосування у телекомунікаціях, телеметрії, мовленні, а також у сфері охорони, безпеки та інженерних систем.
Складові елементи відеолінку Ku-діапазону їх призначення та принцип роботи
Відеолінк Ku-діапазону складається з двох частин - передавача та приймача. Передавач призначений для встановлення на БПЛА та інших рухомих, нерухомих обєктах, в той час як приймач встановлюється на спеціальній опорі на землі.
Передавач відеолінку Ku-діапазону складається з модулятора, підсилювача та антени Tx. Передача відеосигналу може здійснюватися на одному з 48 каналів, перемикання між якими можливе по протоколу Smart Audio або вручну. На передавачі передбачена світлодіодна індикація вибраного каналу. Передавач обладнаний роз'ємами підключення відеоапаратури (камери). Живлення передавача та відеоапаратури здійснюється від бортового джерела живлення, від мережі змінного струму або від акумулятора 12 В. Споживання до 500 мА, залежить від потужності випромінювання.

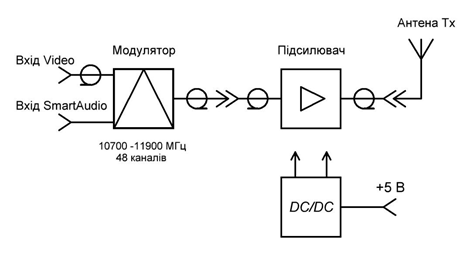

Зображення 1. Структурна схема передавача відеолінку Ku-діапазону
Приймач відеолінку Ku-діапазону складається з антени Rx, конвертера та приймача. Він обладнаний функціями автоматичного пошуку частоти сигналу передавача та зберіганням в своїй пам’яті частоти, на якій ведеться трансляція.
Зображення 2. Структурна схема приймача відеолінку Ku-діапазону
Основні характеристики відеолінку Ku-діапазону
Характеристика |
Значення |
Діапазон частот |
10,7-11,9 ГГц (Ku-діапазон) |
Кількість каналів |
48 (перемикання по Smart Audio або вручну) |
Потужність підсилювача |
20-230 мВт (залежно від типу) |
Антена Tx (передавальна) |
Монопольна (2 дБ), Колінеарна (7 дБ) |
Антена Rx (приймальна) |
Дзеркальна офсетна (діаметр 60 см, підсилення ≥ 34 дБ), Рупорна пірамідальна (підсилення ≥ 19 дБ) |
Живлення передавача |
Бортове джерело живлення |
Живлення приймача |
Мережа змінного струму або акумулятор 12 В |
Споживання струму |
До 500 мА (залежить від потужності випромінювання) |
Дальність дії |
До 50 км (залежить від антен та потужності) |
Характеристики відеолінку Ku-діапазону забезпечують низку важливих переваг для професійного використання
- Висока частота (10,7-11,9 ГГц) та стійкість до РЕБ: Ku-діапазон менш схильний до перешкод від наземних джерел та засобів радіоелектронної боротьби (РЕБ), що підвищує надійність зв'язку.
- Велика кількість каналів (48): Забезпечує гнучкість у виборі частоти та можливість одночасної роботи кількох відеолінків без взаємних завад.
- Різні варіанти потужності підсилювача (20-230 мВт): Дозволяє оптимізувати систему під конкретні умови використання та відстань передачі.
- Різноманітність антен: Вибір антени (монопольні, колінеарні, дзеркальні офсетні, рупорні пірамідальні) залежить від вимог до дальності зв'язку та кута охоплення.
- Дальність дії до 50 км: За умови прямої видимості відеолінки Ku-діапазону здатні забезпечувати зв'язок на значні відстані.
Ці характеристики забезпечують надійний, захищений та далекобійний зв'язок для передачі відео- та аудіосигналів, що робить його цінним інструментом у різних професійних сферах.
Модулятор передавача відеолінку Ku-діапазону
Модулятор передавача відеолінку Ku-діапазону відіграє ключову роль у перетворенні вхідного відеосигналу в модульований радіосигнал для подальшої передачі. Він генерує радіочастотний сигнал у Ku-діапазоні (10700-11900 МГц) з високою стабільністю завдяки використанню кварцової стабілізації та системи фазового автопідстроювання частоти (ФАПЧ або PLL).
Параметр |
Значення |
Робочий діапазон частот |
10700-11900 МГц (Ku-діапазон) |
Кількість частотних каналів |
48 |
Вид модуляції |
Частотна модуляція (FM) |
Рівень вхідного відеосигналу |
0,9-1,1 В р-р |
Вхідний опір |
75 Ом |
Модулятор забезпечує вибір одного з 48 частотних каналів для передачі, що дозволяє уникнути перешкод та забезпечує гнучкість у використанні. Налаштування частоти може здійснюватися як за допомогою кнопок на самому пристрої, так і дистанційно за протоколом SmartAudio.
Підсилювач потужності передавача відеолінку Ku-діапазону
Підсилювач потужності у відеолінку Ku-діапазону виконує критично важливу функцію – збільшення потужності модульованого сигналу, згенерованого модулятором, перед його передачею на антену. Він працює в тому ж частотному діапазоні, що й модулятор – 10700-11900 МГц.
Параметр |
Значення |
Робочий діапазон частот |
10700-11900 МГц |
Вихідна потужність |
20-40 мВт (Тип 1), ≥ 170 мВт (Тип 2), 100-230 мВт (Тип 3) |
Вхідний опір |
50 Ом |
Вихідний опір |
50 Ом |
Залежно від типу, підсилювач може забезпечувати різну вихідну потужність: від 20-40 мВт (Тип 1) до 100-230 мВт (Тип 3), що дозволяє оптимізувати дальність передачі сигналу. Важливими параметрами підсилювача є вхідний та вихідний опори, які зазвичай становлять 50 Ом для узгодження з іншими компонентами системи. Вибір підсилювача з відповідною потужністю є ключовим для забезпечення якісного та стабільного зв'язку на потрібній відстані.
Антена Tx передавача відеолінку Ku-діапазону
Антена Tx (передавальна) у відеолінку Ku-діапазону відповідає за випромінювання модульованого радіосигналу в простір. Для передавача доступні два основних типи антен: монопольна та колінеарна.
Монопольна антена має просту конструкцію та забезпечує всенаправлене випромінювання, що корисно для зв'язку з рухомими об'єктами, але її підсилення відносно невелике – близько 2 дБ.

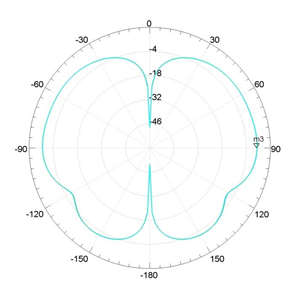

Зображення 3. Діаграми спрямованості монопольної антени
Колінеарна антена, навпаки, має більш складну конструкцію та забезпечує спрямоване випромінювання з більшим підсиленням – близько 7 дБ, що дозволяє збільшити дальність передачі сигналу.

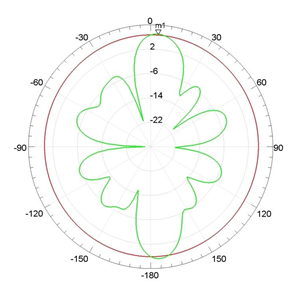

Зображення 4. Діаграми спрямованості колінеарної антени
Вибір між цими типами антен залежить від конкретних вимог до системи, таких як дальність зв'язку та необхідний кут охоплення.
Антена Rx приймача відеолінку Ku-діапазону
Антена Rx приймача у відеолінку Ku-діапазону призначена для прийому радіосигналу, що передається з передавача. Для приймача доступні два основних типи антен: дзеркальна офсетна та рупорна пірамідальна.
Параметр |
Дзеркальна офсетна |
Рупорна пірамідальна |
Діаметр |
60 см |
- |
Робочий діапазон частот |
10700-12750 МГц |
10700-12000 МГц |
Коефіцієнт підсилення |
≥ 34 дБ |
≥ 19 дБ |
Ширина основної пелюстки (-3 дБ) |
≤ 3° |
≤ 25° |
Хвилеводний фланець |
- |
Є |

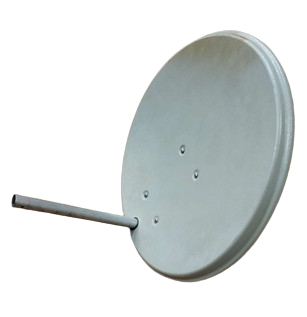

Дзеркальна офсетна антена: Зазвичай має діаметр 60 см і забезпечує високий коефіцієнт підсилення – не менше 34 дБ. Вона характеризується вузькою діаграмою спрямованості (ширина основної пелюстки не більше 3°), що дозволяє ефективно приймати слабкі сигнали з великої відстані, але вимагає точного налаштування на передавач. Опромінювач входить до комплекту антени. Цей тип антени часто використовується для забезпечення максимальної дальності зв'язку.
Рупорна пірамідальна антена: Має менший коефіцієнт підсилення – не менше 19 дБ, але ширшу діаграму спрямованості (не більше 25°). Вона менш вимоглива до точного налаштування, ніж дзеркальна антена. Для з'єднання з LNB (конвертером) використовується хвилеводний фланець. Цей тип антени може бути корисним у випадках, коли точне наведення на передавач ускладнене або коли потрібно забезпечити прийом сигналу в ширшому секторі.
Вибір між цими типами антен залежить від конкретних вимог до системи, таких як необхідна дальність зв'язку, кут огляду та умови прийому сигналу. Важливо зазначити, що обидва типи антен працюють у Ku-діапазоні частот, хоча дзеркальна офсетна антена має дещо ширший діапазон (10700-12750 МГц) порівняно з рупорною пірамідальною (10700-12000 МГц).
Конвертер Rx приймача відеолінку Ku-діапазону
Конвертер (LNB - Low Noise Block downconverter) є важливим компонентом приймача відеолінку Ku-діапазону. Його основна функція полягає у перетворенні сигналу Ku-діапазону (10700-11900 МГц), який приймається антеною Rx, на нижчу частоту – L-діапазон (950-2150 МГц). Це необхідно, оскільки приймач зазвичай не може безпосередньо обробляти сигнали Ku-діапазону. Конвертер також підсилює прийнятий сигнал, мінімізуючи при цьому рівень шуму.
Параметр |
Значення |
Робочий діапазон частот по входу |
10700-11900 МГц |
Коефіцієнт шуму |
≤ 1,0 |
Коефіцієнт підсилення-перетворення |
≥ 50 дБ |
Частота гетеродина |
9750 МГц |
Рівень вихідного сигналу |
≥ 0 дБм |
Діапазон частот по виходу |
950-2150 МГц |
Важливими параметрами конвертера є коефіцієнт шуму (чим нижчий, тим краще, зазвичай не більше 1,0), коефіцієнт підсилення-перетворення (зазвичай не менше 50 дБ) та частота гетеродина (зазвичай 9750 МГц), яка використовується для перетворення частоти. Рівень вихідного сигналу конвертера повинен бути достатнім для подальшої обробки приймачем (зазвичай не менше 0 дБм). Таким чином, конвертер забезпечує ефективне та якісне перетворення сигналу для подальшої демодуляції та відновлення відео- та аудіосигналу.
Приймач відеолінку Ku-діапазону
Приймач відеолінку Ku-діапазону є заключною ланкою в системі передачі відео- та аудіосигналів. Він отримує сигнал L-діапазону від конвертера (LNB), демодулює його та перетворює назад у вихідний відеосигнал.
Параметр |
Значення |
Робочий діапазон частот по входу |
950-2150 МГц |
Крок налаштування по частоті |
1 МГц |
Кількість фіксованих частот |
48 |
Динамічний діапазон |
≥ 40 дБ |
Рівень вихідного відеосигналу |
0,9-1,1 В р-р |
Вихідний опір |
75 Ом |
Полярність вихідного сигналу |
Позитивна |
Приймач може працювати в різних режимах: ручне налаштування частоти, налаштування на один з 48 каналів, режим сканування для автоматичного пошуку сигналу та режим аналізатора спектру для відображення рівня сигналу на вбудованому індикаторі. Таким чином, приймач забезпечує відновлення та відтворення переданого відео- та аудіосигналу.
Переваги відеолінку Ku-діапазону
- Стійкість до РЕБ: В робочому діапазоні (Ku-діапазон) існує відносно невелика кількість засобів радіоелектронної боротьби (РЕБ), що забезпечує захищеність каналу передачі від навмисного глушіння.
- Велика дальність дії: Дальність дії може досягати до 50 км, залежно від коефіцієнта підсилення наземної антени та потужності випромінювання передавача. Використання антен з високим коефіцієнтом підсилення (наприклад, дзеркальної офсетної) та потужних підсилювачів (Тип 3) дозволяє досягти максимальної дальності.
Потреба в прямій оптичній лінії видимості: Для забезпечення стабільного зв'язку між передавачем та приймачем необхідна пряма видимість. Будь-які перешкоди на шляху сигналу (будівлі, дерева, рельєф місцевості) можуть значно погіршити або повністю перервати зв'язок.
Пропонуємо вам придбати надійний та потужний відеолінк Ku-діапазону (10,7-11,9 ГГц), що забезпечує якісну передачу відео- та аудіосигналів на відстань до 50 км. Цей комплект включає модулятор на 48 каналів з можливістю дистанційного керування, підсилювач потужністю 230 мВт для стабільного сигналу, різноманітні антени Tx та Rx для оптимізації дальності та кута охоплення, а також конвертер та приймач для якісної обробки сигналу. Відеолінк Ku-діапазону відрізняється високою стійкістю до перешкод та РЕБ, що робить його ідеальним рішенням для професійного використання в телекомунікаціях, телеметрії, мовленні та системах безпеки. Зв'яжіться з нами, щоб отримати детальну консультацію та вигідну пропозицію!
Основні | |
---|---|
Застосування | Вуличне |
Коефіцієнт посилення | 34 dBi |
Тип кріплення | На кронштейні |
Дальність дії | 50 км |
Тип антен | монопальні, колонеарні, дзеркальні офсетні, рупорні пірамідальні |
Електричні характеристики | |
Нижній діапазон частот | 10.7 ГГц |
Верхній діапазон частот | 11.9 ГГц |
Кількість каналів | 48 |
Напруга | 12 В |
Споживання струму | 500 mA |
Потужності підсилювача | 20-230 мВт |
Тип модуляції | частотна модуляція (FM) |
Рівень вхідного відеосигналу | 0,9-1,1 В р-р |
Вхідний опір модулятора | 75 Ом |
Вхідний опір підсилювача | 50 Ом |
Вихідний опір підсилювача | 50 Ом |
Коефіцієнт шуму конвертера | 1.0 |
Коефіцієнт посилення-перетворення килимтера | 50 дБ |
Частота гетеродина конвертера | 9.75 ГГц |
Рівень вихідного сигналу килимтера | 0 дБ |
Діапазон частот на виході конвертера | 0.95-2.15 ГГц |
Робочий діапазон частот на вході приймача | 0.95-2.15 ГГц |
Крок настроювання за частотою приймача | 1 МГц |
Кількість фіксованих частот приймача | 48 |
Динамічний діапазон приймача | 40 дБ |
Рівень вихідного відеосигналу приймача | 0,9-1,1 В р-р |
Основний опір приймача | 75 Ом |
Полярність вихідного сигналу | Позитивний |
Механічні характеристики | |
Діаметр антени приймача | 60 см |
- Ціна: 41 900 ₴
- Спосіб упаковки: Комплект Ku-діапазону надійно запакований для безпечного транспортування. Кожен компонент (модулятор, підсилювач, антени, LNB) захищений індивідуальною упаковкою з амортизуючими матеріалами (пінопласт, повітряна плівка) та міцною картонною коробкою. Всередині загальної коробки – додатковий захист від ударів. Зовнішня коробка має маркування "Крихке!" та інформацію про вміст.
