Антена рупорна для відеоканалу БПЛА HORN 49_300R N-Type Female (connector-python)

11 400 ₴

  • В наявності
  • Код: AN 0037 IG

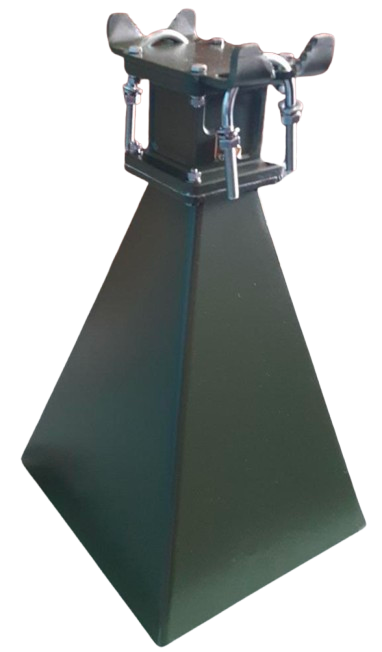

Антена рупорна для відеоканалу БПЛА HORN 49_300R N-Type Female (connector-python)
Антена рупорна для відеоканалу БПЛА HORN 49_300R N-Type Female (connector-python)В наявності
11 400 ₴
+380503307799
  • +380 (50) 330-77-99
    Технічна консультація
  • +380 (99) 330-77-90
    Рахунки накладні
  • +380 (50) 691-55-31
+380503307799
  • +380 (50) 330-77-99
    Технічна консультація
  • +380 (99) 330-77-90
    Рахунки накладні
  • +380 (50) 691-55-31
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Антена рупорна для відеоканалу БПЛА HORN 49_300R N-Type Female (connector-python) – це спрямована антена, призначена для передачі відеосигналу з безпілотних літальних апаратів (БПЛА). Вона забезпечує стабільний та якісний зв'язок на значних відстанях завдяки своїй конструкції та технічним характеристикам.

Детальний опис HORN 49_300R:

Ця антена є рупорною, що означає, що вона має форму розтруба, який поступово розширюється. Ця форма дозволяє ефективно формувати спрямований сигнал, що збільшує дальність передачі та зменшує вплив перешкод. HORN 49_300R працює в діапазоні частот 4.2-5.2 ГГц, що робить її сумісною з багатьма FPV системами та іншими відеоканалами БПЛА.

Технічні характеристики антени:

  • Діапазон робочих частот: 4.2-5.2 ГГц (центральна частота 4.7 ГГц)
  • Коефіцієнт підсилення: Зазвичай близько 19 dBi (залежить від конкретної частоти в діапазоні)
  • Спрямованість за рівнем -3дБ: 21 градусів по горизонту, 18 градусів по вертикалі. Це означає кут, в межах якого потужність сигналу зменшується вдвічі.
  • КСХH (VSWR): < 1.3 в діапазоні 5,2...6,2 ГГц. Низький КСХH свідчить про хороше узгодження антени з передавачем.
  • Вхідний опір: 50 Ом. Стандартний імпеданс для радіочастотних систем.
  • Максимальна потужність: 50 Вт.
  • Рівень занього випромінювання: <-35 дБ.
  • Поляризація: Права кругова (або під замовлення ліва кругова). Кругова поляризація менш чутлива до орієнтації антени, що важливо для БПЛА, які можуть змінювати своє положення в просторі.
  • Роз'єм коаксіальний: N-Type Female.
  • Матеріал: Алюміній. Забезпечує міцність та захист від зовнішніх впливів.
  • Розміри (приблизно): 197 x 182 x 320 мм.
  • Вага (приблизно): 1,3 кг.
  • Тип монтажу: До щогли / стіни.

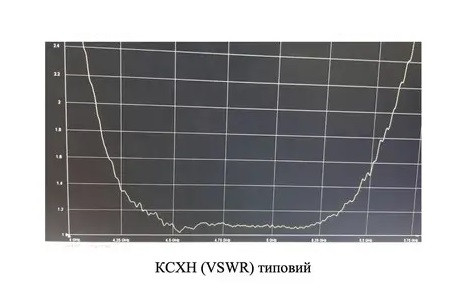

Діаграма HORN49_300RKCXH horn49_300r

Переваги моделі HORN 49_300R:

  • Високий коефіцієнт підсилення забезпечує велику дальність передачі.
  • Спрямована діаграма спрямованості зменшує вплив перешкод.
  • Міцна конструкція з алюмінію.
  • Кругова поляризація.

Застосування рупорної антени:

  • FPV польоти на БПЛА.
  • Передача відеосигналу з БПЛА для спостереження та інших завдань.
  • Бездротові системи зв'язку.

Важливо про антену для відеоканалу БПЛА (HORN 49_300R) N-Type Female (connector-python):

  • Для досягнення максимальної дальності та якості зв'язку необхідно правильно встановити та зорієнтувати антену.
  • Слід враховувати, що на дальність передачі впливають також інші фактори, такі як потужність передавача, умови місцевості та наявність перешкод.

Рупорна антена HORN 49_300R N-Type Female (connector-python) – це потужний та надійний інструмент для забезпечення якісного та далекобійного відеозв'язку з вашим БПЛА. Вона стане незамінним помічником як для любителів FPV польотів, так і для професіоналів, які використовують дрони для виконання різноманітних завдань.

Завдяки своїм технічним характеристикам та міцній конструкції, ця антена прослужить вам довгий час та забезпечить стабільний зв'язок у будь-яких умовах. Не зволікайте, інвестуйте в якість та надійність – обирайте HORN 49_300R!

Характеристики
Основні атрибути
МатеріалАлюміній
Вага1.3 г
Ширина182 мм
Довжина197 мм
Висота320 мм
Коефіцієнт посилення19 дБ
Основні
Тип кріпленняНа кронштейні
Тип роз'ємівN-Type(Female)
ЗастосуванняУ приміщенні/Рабне
ТипСпрямована
Електричні характеристики
Діапазон робочих частот4.2-5.2 ГГц (центральна частота 4.7 ГГц)
Спрямованість за рівнем — 3 дБ21 градус по горизонту, 18 градусів по вертикалі
КСХH (VSWR)< 1.3 в діапазоні 5,2...6,2 ГГц
Імпеданс50 Ом
Максимальна потужність50 Вт
Рівень заднього випромінювання<-35 дБ
ПоляризаціяПрава кругова
Інформація для замовлення
  • Ціна: 11 400 ₴
  • Спосіб упаковки: Антена HORN49_300R ретельно пакується для безпечного транспортування. Спочатку антена обертається в захисну плівку або повітряно-бульбашкову плівку, що запобігає подряпинам та іншим пошкодженням. Потім її розміщують у міцну картонну коробку, яка заповнюється м'яким наповнювачем (наприклад, пінопластом або папером) для фіксації антени всередині та амортизації ударів. Коробка щільно закривається та обклеюється скотчем. На упаковку наноситься маркування з інформацією про товар.
