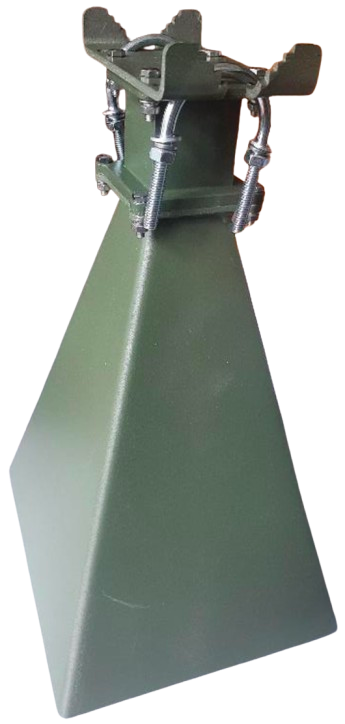

Антена рупорна відеоканалу БПЛА HORN 55_300R N type female (connector-python)

11 400 ₴

  • В наявності
  • Код: AN 0024 IG
Антена рупорна відеоканалу БПЛА HORN 55_300R N type female (connector-python)
Антена рупорна відеоканалу БПЛА HORN 55_300R N type female (connector-python)В наявності
11 400 ₴
+380503307799
  • +380 (50) 330-77-99
    Технічна консультація
  • +380 (99) 330-77-90
    Рахунки накладні
  • +380 (50) 691-55-31
+380503307799
  • +380 (50) 330-77-99
    Технічна консультація
  • +380 (99) 330-77-90
    Рахунки накладні
  • +380 (50) 691-55-31
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Антена рупорна відеоканалу БПЛА HORN 55_300R N type female (connector-python) призначена для використання у відеоканалах безпілотних літальних апаратів (БПЛА). Вона забезпечує спрямований прийом та передачу сигналу в діапазоні частот 4.8-5.9 ГГц. Розглянемо детальніше її характеристики:

Загальні характеристики HORN 55_300R N:

  • Тип антени: Рупорна, спрямована
  • Призначення: Відеоканали БПЛА (FPV та інші)
  • Діапазон робочих частот: 4.8 - 5.9 ГГц (центральна частота 5.3 ГГц)
  • Поляризація: Права колова (можливе замовлення лівої колової поляризації)
  • Роз'єм: N-type female (гніздо)

Електричні характеристики рупорної антени:

  • Коефіцієнт підсилення (на 5.8 ГГц): 19 dBi
  • Коефіцієнт підсилення (на 4.8 ГГц): 18 dBi

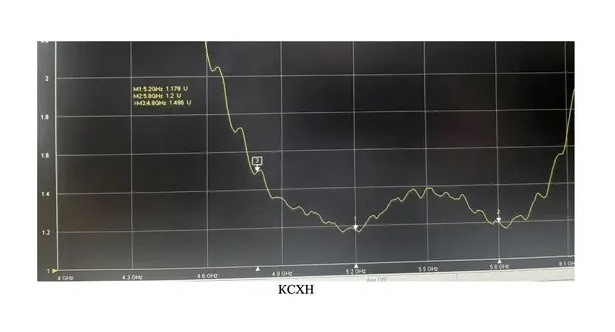

  • КСXH (VSWR): < 1.3 в діапазоні 5.2-6.2 ГГц. Низький КСВ свідчить про хороше узгодження антени з передавачем/приймачем та мінімізує втрати сигналу.
  • Вхідний опір: 50 Ом
  • Максимальна потужність: 50 Вт

Характеристики спрямованості антени:

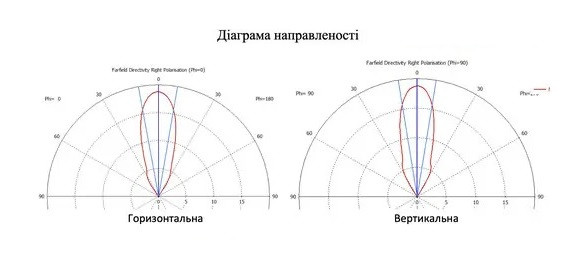

Спрямованість за рівнем -3дБ: 19 градусів по горизонталі та 16 градусів по вертикалі. Це означає кут, в межах якого потужність сигналу зменшується вдвічі (на 3 дБ) від максимального значення. Вузька діаграма спрямованості забезпечує високу дальність зв'язку та захист від перешкод з інших напрямків.

діаграма, HORN 55-300RKCXH

Механічні характеристики:

  • Матеріал: Алюміній
  • Розміри апертури: 168 x 198 мм
  • Розміри (приблизно): 200 x 180 x 320 мм
  • Вага (приблизно): 1.3 кг
  • Тип монтажу: Кріплення до щогли/стіни

Переваги використання рупорної антени HORN 55_300R:

  • Високий коефіцієнт підсилення: Забезпечує стабільний зв'язок на значних відстанях.
  • Вузька діаграма спрямованості: Зменшує вплив перешкод та покращує якість сигналу.
  • Міцна конструкція: Алюмінієвий корпус забезпечує стійкість до зовнішніх впливів.
  • Колова поляризація: Забезпечує меншу залежність від орієнтації антени.

Застосування:

Антена HORN 55_300R призначена для використання у відеоканалах БПЛА, де потрібний стабільний зв'язок на великих відстанях. Вона підходить для FPV польотів, відеоспостереження та інших завдань, де важлива якість та дальність передачі відеосигналу.

Важливі моменти:

  • При виборі антени необхідно враховувати частотний діапазон використовуваного відеопередавача/приймача.
  • Для досягнення максимальної дальності зв'язку необхідно правильно встановити та зорієнтувати антену.
  • Використання якісного коаксіального кабелю з низькими втратами є важливим для збереження потужності сигналу.

Ця інформація допоможе вам отримати повне уявлення про характеристики та можливості рупорної антени HORN 55_300R N type female (connector-python). Якщо ви шукаєте надійне та ефективне рішення для передачі відеосигналу з вашого БПЛА на великі відстані, антена HORN 55_300R стане відмінним вибором. Вона поєднує в собі високі технічні характеристики, міцну конструкцію та зручність у використанні. Розгляньте можливість придбання цієї антени, щоб забезпечити стабільний та якісний зв'язок для вашого безпілотника.

Характеристики
Основні
ТипСпрямована
ЗастосуванняВ приміщенні/Уличне
Коефіцієнт посилення19 dBi
Вид роз'ємівN-Type(Female)
Довжина200 мм
Ширина180 мм
Висота320 мм
Вага1.3 кг
Тип кріпленняНа кронштейні
ПризначенняВідеоканали БПЛА (FPV та інші)
Діапазон робочих частот4.8-5.9 ГГц (центральна частота 5.3 ГГц)
Спрямованість по горизонталі (рівень — 3 дБ)19 градусов
Спрямованість за вертикаллю (рівень — 3 дБ)16 градусов
Електричні характеристики
Коефіцієнт посилення (на 5.8 ГГц)19 dBi
Коефіцієнт посилення (на 4.8 ГГц)18 dBi
КСXH (VSWR)<1.3 в діапазоні 5.2-6.2 ГГц
Імпеданс50 Ом
Максимальна потужність50 Вт
Механічні характеристики
МатеріалАлюміній
Розміри апертури168 x 198 мм
Інформація для замовлення
  • Ціна: 11 400 ₴
