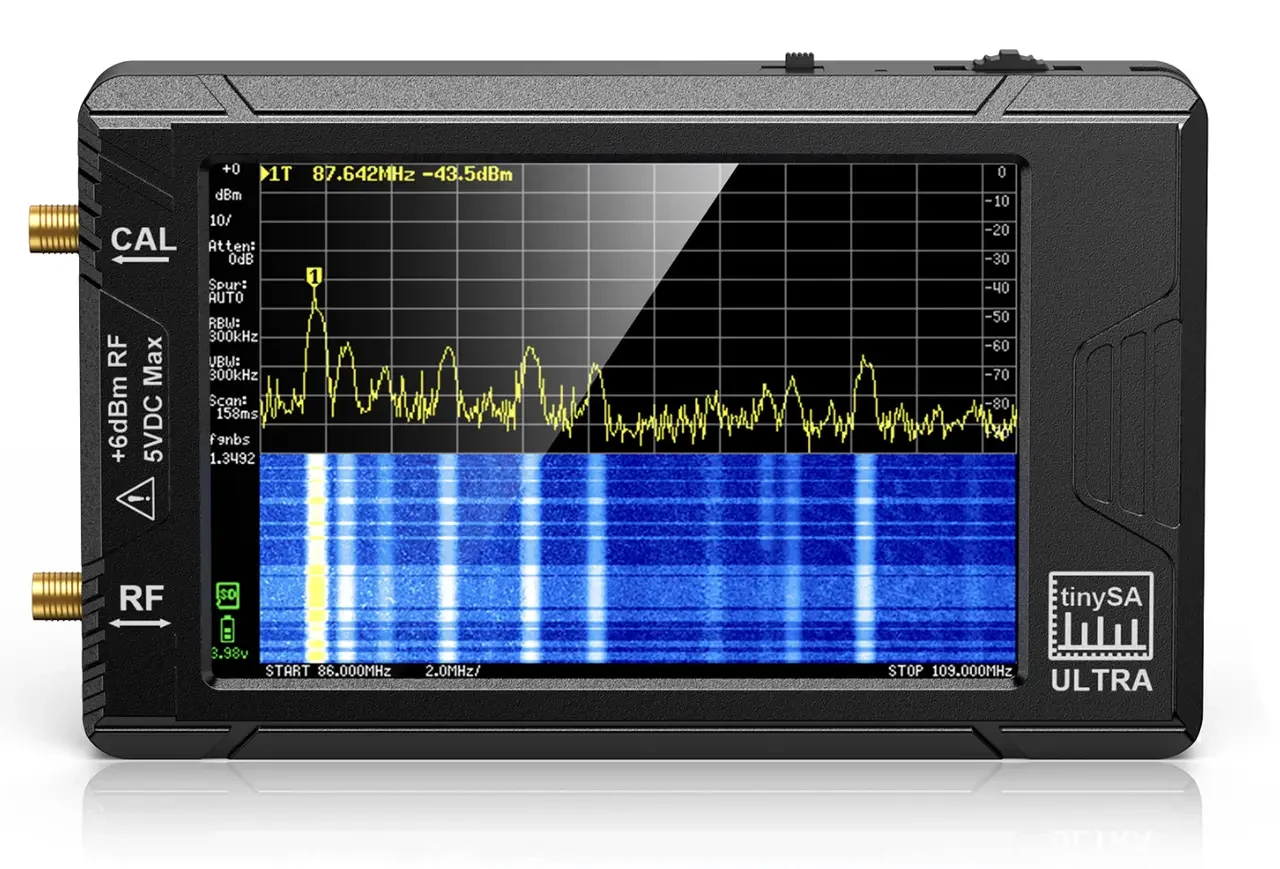

Аналізатор спектра радіочастот мереж антен TinySA ULTRA, діапазон 100 кГц - 6 ГГц, 50 Ом

6 500 ₴

  • Під замовлення
  • Код: AN 0001 IG
clockВідправка з 04 липня 2025
Аналізатор спектра радіочастот мереж антен TinySA ULTRA, діапазон 100 кГц - 6 ГГц, 50 Ом
Аналізатор спектра радіочастот мереж антен TinySA ULTRA, діапазон 100 кГц - 6 ГГц, 50 ОмПід замовлення
6 500 ₴
+380503307799
  • +380 (50) 330-77-99
    Технічна консультація
  • +380 (99) 330-77-90
    Рахунки накладні
  • +380 (50) 691-55-31
+380503307799
  • +380 (50) 330-77-99
    Технічна консультація
  • +380 (99) 330-77-90
    Рахунки накладні
  • +380 (50) 691-55-31
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Аналізатор спектра радіочастот мереж антен TinySA ULTRA, діапазон 100 кГц - 6 ГГц, 50 Ом – це портативний аналізатор спектра, що відкриває нові горизонти в аналізі радіочастот для радіоаматорів, інженерів, техніків та всіх, хто цікавиться радіоелектронікою. Цей компактний пристрій забезпечує широкий діапазон аналізу від 100 кГц до 6 ГГц, що дозволяє досліджувати різноманітні радіосигнали та виявляти потенційні проблеми в роботі антен та радіоелектронних пристроїв.

Призначення аналізатора спектра радіочастот мереж антен TinySA ULTRA, діапазон 100 кГц - 6 ГГц, 50 Ом

  • Аналіз спектру радіосигналів.
  • Вимірювання потужності сигналу.
  • Виявлення перешкод та джерел радіозавад.
  • Налаштування та тестування антен.
  • Перевірка роботи радіопередавачів та приймачів.
  • Навчання та експериментів у галузі радіоелектроніки.
  • Радіомоніторинг та радіоелектронна розвідка (за умови встановлення відповідного програмного забезпечення).

Основні характеристики TinySA ULTRA

Характеристика Значення
Діапазон частот 100 кГц – 6 ГГц (в режимі Ultra), 100 кГц – 800 МГц (в звичайному режимі)
Вхідний імпеданс 50 Ом (при вхідному атенюаторі > 10 дБ)
Точка стиснення на 1 дБ -1 дБм (при внутрішньому атенюаторі 0 дБ)
Фазовий шум -90 дБ/Гц для зміщення на 100 кГц, 1 -120 дБ/Гц для зміщення на 1 МГц
Дисплей 4-дюймовий резистивний сенсорний кольоровий дисплей, роздільна здатність 480x320
Генератор сигналів Синусоїдальний (до 800 МГц), прямокутний (до 4.4 ГГц), рівень вихідного сигналу регульований
Живлення Вбудований акумулятор, зарядка через USB-C, час автономної роботи до 2 годин (залежить від режиму використання), струм споживання під час зарядки 500 мА
Роздільна здатність по частоті від 1 кГц
Динамічний діапазон > 70 дБ
Рівень відображення середнього шуму (DANL) -110 дБм при 100 кГц, -100 дБм при 1 МГц
Максимальна вхідна потужність +10 дБм (без пошкодження), +30 дБм з зовнішнім атенюатором
Кількість точок сканування 450
Час сканування Залежить від діапазону, роздільної здатності та кількості точок сканування
Розміри 120 x 75 x 22 мм
Вага 180 г
Вхідний атенюатор 0 дБ, 10 дБ, 20 дБ, 30 дБ
Фільтри роздільної здатності (RBW) від 200 Гц до 850 кГц (крок 1, 3, 10)
Вихідна потужність генератора Регульована, типово -10 дБм
Точність частоти ±1 ppm
Температурний діапазон експлуатації 0°C - +40°C
Інтерфейс USB-C (для зарядки та передачі даних), слот для карт MicroSD
Можливості розширення Підтримка зовнішніх датчиків потужності, можливість підключення до ПК для керування та аналізу даних, оновлення прошивки

Додаткові характеристики аналізатора спектра радіочастот мереж антен TinySA ULTRA

  • Режими роботи: Аналізатор спектра, генератор сигналів, режими Zero Span та Waterfall.
  • Маркери: До 4 маркерів з різними функціями (пік, мінімум, дельта, частота, рівень).
  • Функції: Утримання піку, середнє значення, нормалізація, збереження та завантаження налаштувань, автоматичне знаходження піків.
  • Оновлення прошивки: Можливість оновлення прошивки для додавання нових функцій та покращення продуктивності.
  • Режим калібрування: Вбудована функція калібрування для забезпечення точності вимірювань.
  • Захист від перенапруги: Вбудований захист від перенапруги на вході.
  • Режим Zero Span: Для аналізу сигналу в часовій області.
  • Режим Waterfall: Для відображення змін спектру з часом.

Переваги TinySA ULTRA

  • Широкий діапазон частот.
  • Портативність.
  • Просте управління.
  • Вбудований генератор сигналів.
  • Доступна ціна.
  • Можливість розширення функціональності за допомогою оновлень прошивки.

Особливості моделі ULTRA

  • Резистивний сенсорний дисплей.
  • Внутрішній атенюатор.
  • Висока чутливість.
  • Компактний та міцний корпус.

Корисні функції аналізатор спектра радіочастот

  • Режими сканування.
  • Маркери.
  • Функція утримання піку.
  • Регулювання роздільної здатності.
  • Збереження даних.

Сумісність TinySA ULTRA

TinySA ULTRA сумісний з різними типами антен, радіопередавачів, приймачів та іншими радіоелектронними пристроями, що працюють в діапазоні від 100 кГц до 6 ГГц.

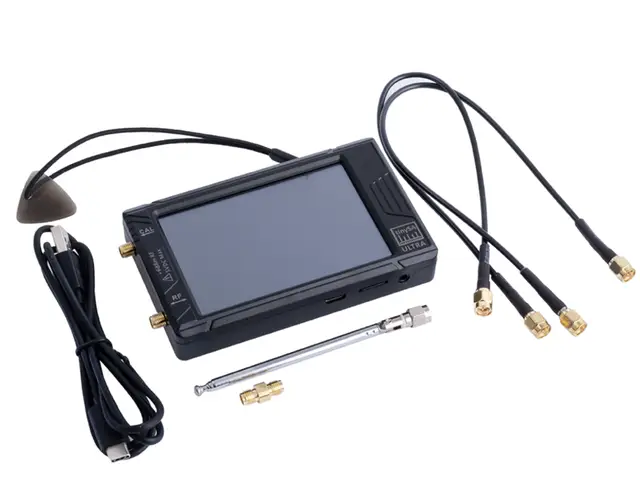

TinySA, комплект

До комплекту постачання аналізатора TinySA Ultra входить:

  • 1 x SMA антена
  • 1 x SMA перехідник гніздо-гнідо
  • 2 x ALSR100 кабелів завдовжки 30 см із роз'ємами SMA
  • 1 x USB-C кабель
  • 1 x 32 ГБ MicroSD карта

Пристрій поставляється в якісній картонній коробці, що забезпечує надійний захист під час транспортування.

Аналізатор спектра радіочастот мереж антен TinySA ULTRA, діапазон 100 кГц - 6 ГГц, 50 Ом – це потужний та доступний інструмент для дослідження радіоефіру. Він стане незамінним помічником для радіоаматорів, інженерів та всіх, хто цікавиться радіоелектронікою. Завдяки своїм широким функціональним можливостям, портативності та доступній ціні, TinySA ULTRA є чудовим вибором для тих, хто шукає надійний та ефективний аналізатор спектра.

Не втрачайте можливість розширити свої знання та дослідити радіосвіт навколо вас – придбайте TinySA ULTRA вже сьогодні!

Характеристики
Основні атрибути
ВиробникtinySA
Країна виробникКитай
Основні
СтанНове
Швидкість сканування, точок/сек1000
Роз'єм для карт пам'ятіMicroSD
Вихід на навушники для прослуховування демодульованого сигналуТак
Користувацькі характеристики
ЗастосуванняУ приміщенні/Рабне
Коефіцієнт посилення70 dBi
Робочі діапазони частот5.8 ГГц
Вага0.18 кг
Мінімальна робоча температура0 °С
Максимальна робоча температура40 °С
Імпеданс50 Ом
Висота22 мм
Ширина75 мм
Довжина:120 мм
Діапазон частот аналізатора у звичайному режимівід 100 кГц до 800 МГц
Діапазон частот аналізатора в режимі Ultraвід 100 кГц до 6 ГГц
Вбудований акумулятор ємністю, мА·год3000
