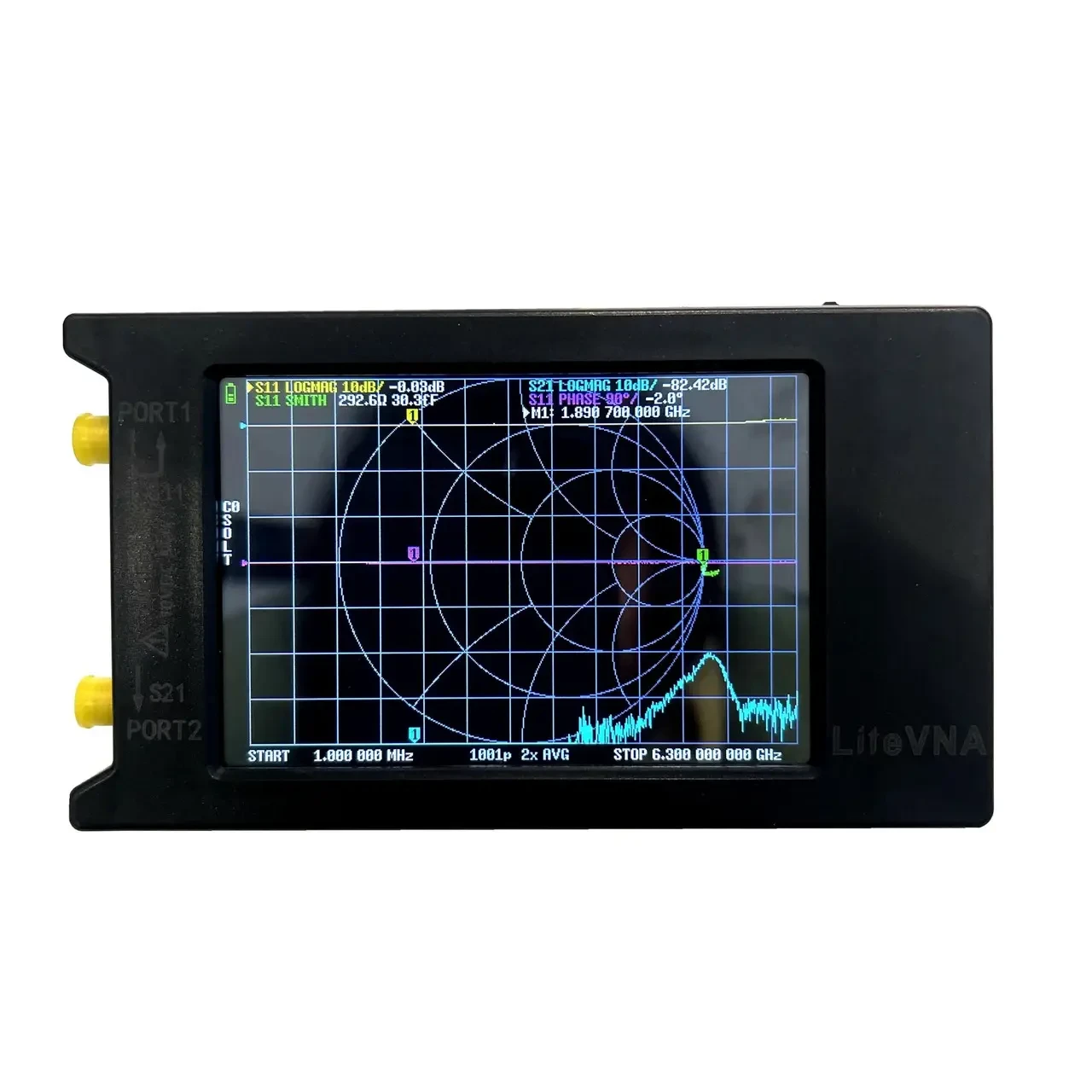

Векторний аналізатор кіл Hugen tinyVNA LiteVNA 64 50кГц 6.3ГГц, АЧХ, КСВ
7 550 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: AN 0046 IG
- +380 (50) 330-77-99Технічна консультація
- +380 (99) 330-77-90Рахунки накладні
- +380 (50) 691-55-31
Векторний аналізатор ланцюгів Hugen tinyVNA LiteVNA 64 50кГц 6.3ГГц, АЧХ, КСВ – це компактний та потужний пристрій, призначений для аналізу радіочастотних ланцюгів. Він ідеально підходить для радіоаматорів, інженерів та техніків, які працюють з радіочастотними пристроями. Цей аналізатор дозволяє вимірювати АЧХ, КСВ та інші параметри ланцюгів у широкому діапазоні частот.
Пристрій знаходить застосування в багатьох сферах, включаючи розробку та тестування антен, фільтрів, підсилювачів та інших радіочастотних компонентів. Він також корисний для налагодження та обслуговування радіоелектронного обладнання. Завдяки своїй компактності та портативності, LiteVNA 64 можна використовувати як в лабораторії, так і в польових умовах. Його інтуїтивно зрозумілий інтерфейс та потужне програмне забезпечення роблять його доступним для користувачів з різним рівнем досвіду.
Основні характеристики
Характеристика | Значення |
---|---|
Діапазон частот | 50 кГц – 6.3 ГГц |
Динамічний діапазон | 70 дБ (до 3 ГГц), 60 дБ (до 6.3 ГГц) |
Кількість точок вимірювання | До 101 точка |
Швидкість сканування | 400 точок/с |
Тип дисплея | 4-дюймовий сенсорний LCD |
Роз'єми | SMA |
Живлення | USB Type-C |
Розміри | 165 x 105 x 55 мм |
Вага | 180 г |
Вимірювання | АЧХ, КСВ, фаза, імпеданс, S-параметри |
Калібрування | Повний комплект калібрування (коротке, відкрите, навантаження) |
Програмне забезпечення | LiteVNA Saver |
Операційна система | Windows, Linux, macOS |
Точність частоти | ±2.5 ppm |
Вихідна потужність | -13 dBm |
Вхідний імпеданс | 50 Ом |
Інтерфейс підключення до ПК | USB Type-C |
Можливість збереження даних | Так |
Можливість експорту даних | S1P, S2P, CSV |
Робоча температура | 0°C - 45°C |
Температура зберігання | -20°C - 70°C |
Переваги Hugen tinyVNA LiteVNA 64
- Широкий діапазон частот: від 50 кГц до 6.3 ГГц, що дозволяє працювати з різноманітними радіочастотними пристроями.
- Компактність та портативність: зручний для використання в польових умовах та на виїзних роботах.
- Висока точність вимірювань: забезпечує надійні та достовірні результати.
- Інтуїтивно зрозумілий інтерфейс: простий у використанні навіть для новачків.
- Потужне програмне забезпечення: LiteVNA Saver для детального аналізу та обробки даних.
- Доступна ціна: відмінне співвідношення ціни та якості.
- Можливість калібрування: повний комплект калібрування для забезпечення максимальної точності.
- Швидке сканування: 400 точок/с для швидкого аналізу ланцюгів.
- Можливість збереження та експорту даних: для подальшого аналізу та обробки.
- Підтримка різних операційних систем: Windows, Linux, macOS.
Особливості аналізатора
LiteVNA 64 має вбудований 4-дюймовий сенсорний дисплей, що забезпечує зручне відображення результатів вимірювань. Він також оснащений USB Type-C портом для живлення та підключення до комп'ютера. Аналізатор підтримує повний комплект калібрування, що дозволяє досягти високої точності вимірювань.
Корисні функції
- Вимірювання АЧХ та КСВ
- Вимірювання фази та імпедансу
- Вимірювання S-параметрів
- Калібрування (коротке, відкрите, навантаження)
- Збереження та експорт даних
- Швидке сканування
- Відображення результатів на сенсорному дисплеї
Сумісність з ПЗ
Аналізатор сумісний з програмним забезпеченням LiteVNA Saver, яке підтримує операційні системи Windows, Linux та macOS. Це дозволяє користувачам аналізувати та обробляти дані на зручній для них платформі.
Комплектація
- Векторний аналізатор ланцюгів Hugen tinyVNA LiteVNA 64
- Калібрувальний комплект (коротке, відкрите, навантаження)
- USB Type-C кабель
- Інструкція користувача
Пакування
Аналізатор поставляється в компактній картонній коробці, яка забезпечує надійний захист пристрою під час транспортування. Внутрішня частина коробки має спеціальні вставки для фіксації аналізатора та комплектуючих.
Якщо ви шукаєте надійний та портативний векторний аналізатор ланцюгів, Hugen tinyVNA LiteVNA 64 – це відмінний вибір. Він поєднує в собі широкий діапазон частот, високу точність вимірювань та доступну ціну. Цей аналізатор стане незамінним помічником для радіоаматорів, інженерів та техніків.
Основні | |
---|---|
Країна виробник | Китай |
Застосування | В приміщенні/Уличне |
Вид роз'ємів | SMA |
Кількість роз'ємів | 1 шт. |
Мінімальна робоча температура | 0 °С |
Максимальна робоча температура | 45 °С |
Довжина | 165 мм |
Ширина | 105 мм |
Висота | 55 мм |
Вага | 0.18 кг |
Виробник | P&S |
Діапазон частоти | 50 кГц — 6,3 ГГц |
Екран | 3,95-дюймовий TFT-ЖК-дисплей (480x320) |
Роз'єми | SMA female |
Розміри | 165×105×55 мм |
Інтерфейс | USB-порт типу C |
Слот для карт пам'яті | MicroSD |
Можливість зберігання даних | Так |
Можливість експорту даних | S1P, S2P, CSV |
Швидкість сканування | 400 точек/с |
Вимірювання | АЧХ, КСВ, фаза, імпеданс, S-параметри |
Операційна система | Windows, Linux, MacOS |
Температура зберігання | -20°С - 70°С |
Електричні характеристики | |
Живлення | USB, 5 В ± 0,5 В 1 А МАКС. |
Акумулятор | Літій-полімерний 3,7 В 2000 мА·год |
Імпеданс | 50 Ом |
Вихідна потужність | -13 dBm |
Точність частоти | ±2,5 ppm |
- Ціна: 7 550 ₴
- Спосіб упаковки: Аналізатор та комплектуючі ретельно запаковані в антистатичний пакет та розміщені в картонній коробці. Внутрішня частина коробки має спеціальні вставки для фіксації пристрою та запобігання пошкоджень під час транспортування.
