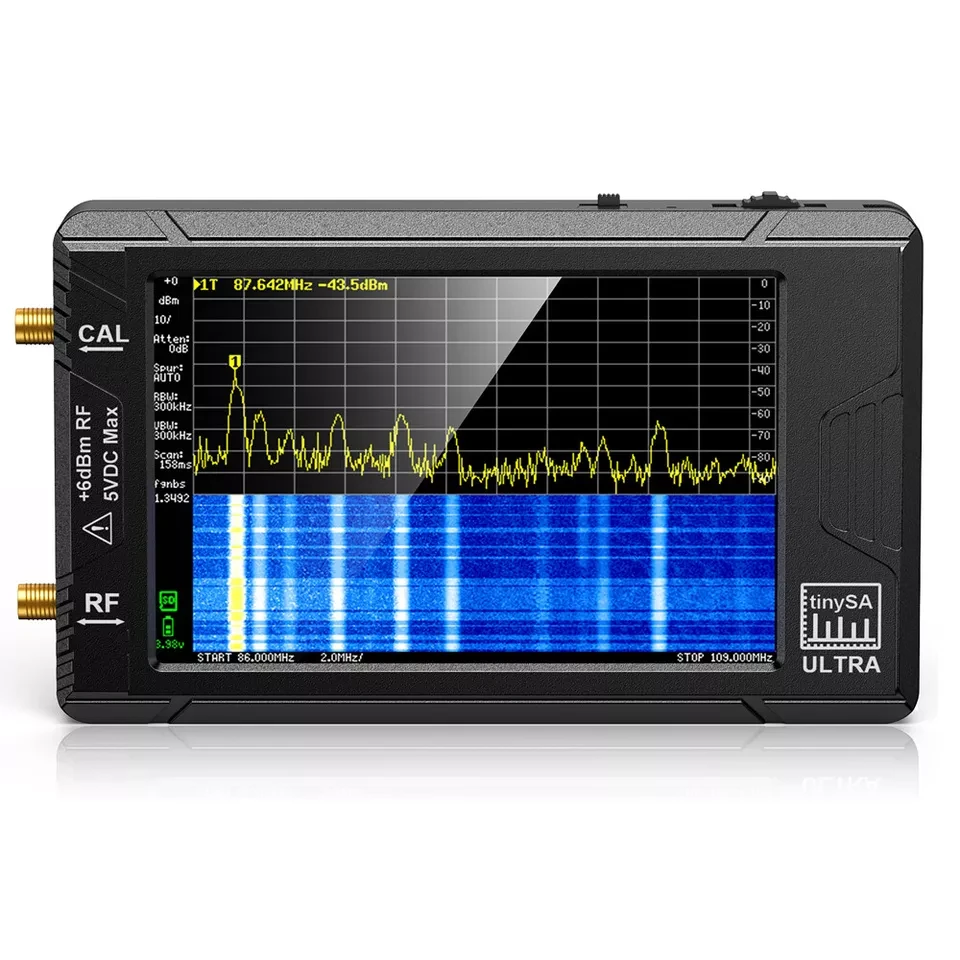

Векторний аналізатор спектра мереж антен TinySA ULTRA 4" TFT LCD, 100 кГц - 5,3 ГГц, 32 ГБ MicroSD, 3000mAh, SMA female
7 500 ₴
- Готово до відправки
- Код: AN 0047 IG
- +380 (50) 330-77-99Технічна консультація
- +380 (99) 330-77-90Рахунки накладні
- +380 (50) 691-55-31
Векторний аналізатор ланцюгів спектра мереж антен TinySA ULTRA 4" TFT LCD, 100 кГц - 5,3 ГГц, 32 ГБ MicroSD, 3000mAh, SMA female - це багатофункціональний інструмент, який дозволяє аналізувати спектр радіочастот, вимірювати параметри антен та інших радіоелектронних пристроїв, а також генерувати різноманітні сигнали. Він ідеально підходить для радіоаматорів, інженерів, техніків та всіх, хто цікавиться радіоелектронікою.
Основні характеристики векторного аналізатора ланцюгів TinySA ULTRA
Звичайно, ось оновлена таблиця з більшою кількістю характеристик:
Характеристика | Значення |
---|---|
Діапазон частот | 100 кГц - 5,3 ГГц (до 6 ГГц в режимі Ultra) |
Дисплей | 4-дюймовий TFT LCD |
Роздільна здатність | 480x320 |
Вбудована пам'ять | 32 ГБ MicroSD |
Акумулятор | 3000 mAh |
Роз'єм | SMA female |
Розміри | 117 мм x 72 мм x 23 мм |
Вага | 180 г |
Чутливість | -110 дБм |
Максимальна вхідна потужність | +20 дБм |
Похибка вимірювання | ±1 дБ |
Імпеданс | 50 Ом |
Тип модуляції | AM, FM, SSB |
Живлення | 5 В / 1 А |
Споживана потужність | < 3 Вт |
Час роботи від акумулятора | до 6 годин |
Інтерфейс | USB Type-C |
Підтримка ОС | Windows, Linux, macOS |
Переваги аналізатора мереж антен TinySA ULTRA
- Компактність та портативність: TinySA ULTRA легко поміщається в кишені, що дозволяє брати його з собою куди завгодно.
- Широкий діапазон частот: Аналізатор охоплює широкий спектр частот, що робить його універсальним інструментом для різних завдань.
- Великий та інформативний дисплей: 4-дюймовий дисплей забезпечує чітке та детальне відображення результатів вимірювань.
- Місткий акумулятор: Завдяки акумулятору ємністю 3000 мАг, TinySA ULTRA може працювати тривалий час без підзарядки.
- Просте та інтуїтивно зрозуміле управління: Аналізатор має зручний інтерфейс, який дозволяє швидко та легко здійснювати необхідні налаштування та вимірювання.
Особливості моделі TinySA ULTRA 4" TFT LCD
- Режим Ultra: Аналізатор має спеціальний режим Ultra, який дозволяє розширити діапазон частот до 6 ГГц.
- Вбудований генератор сигналів: TinySA ULTRA може генерувати різні типи сигналів, що робить його ще більш функціональним.
- Підтримка карт MicroSD: Завдяки слоту для карт MicroSD, ви можете зберігати результати вимірювань та інші дані.
- Можливість оновлення прошивки: Виробник регулярно випускає оновлення прошивки, які додають нові функції та покращують роботу аналізатора.
Корисні функції аналізатора
- Аналіз спектру: Аналізатор дозволяє відображати спектр радіочастот та виявляти різні сигнали.
- Вимірювання параметрів антен: За допомогою TinySA ULTRA ви можете вимірювати КСВ, імпеданс та інші параметри антен.
- Генерація сигналів: Аналізатор може генерувати синусоїдальні, прямокутні та інші типи сигналів.
- Збереження даних: Результати вимірювань можна зберігати на карті MicroSD для подальшого аналізу.
Особливості будови та функціональні можливості
- Розмір екрана 4 дюйми.
- Аналізатор спектра 0,1-800 МГц або, за увімкненого режиму Ultra, 0,1 МГц-6 ГГц.
- Генератор сигналів із синусоїдальним вихідним сигналом у діапазоні 0,1-800 МГц або прямокутним чи двотональним вихідним сигналом до 4,4 ГГц, коли його не використовують як аналізатор спектра.
- Смугові фільтри роздільної здатності, що перемикаються, для обох діапазонів від 200 Гц до 850 кГц.
- Вбудований додатковий МШУ 20 дБ.
- Кольоровий дисплей, що відображає 450 точок сканування, які охоплюють весь діапазон частот.
- Вхідний ступінчастий атенюатор від 0 дБ до 31 дБ (не в поєднанні з LNA).
- Вбудований генератор калібрувального сигналу, який використовується для автоматичної самоперевірки і калібрування (низького) вхідного сигналу.
- Підключений до ПК через USB, він стає керованим з ПК аналізатором спектра або генератором сигналів.
- Акумуляторна батарея, що забезпечує мінімум 2 години портативного використання.
- Максимальний рівень вхідного сигналу +10 дБм. Не руйнуйте ваш tinySA.
- Через низьку вартість і дуже малий форм-фактор існують певні обмеження tinySA і tinySA Ultra.
Сумісність моделі TinySA ULTRA
TinySA ULTRA сумісний з різними типами антен та радіоелектронних пристроїв.

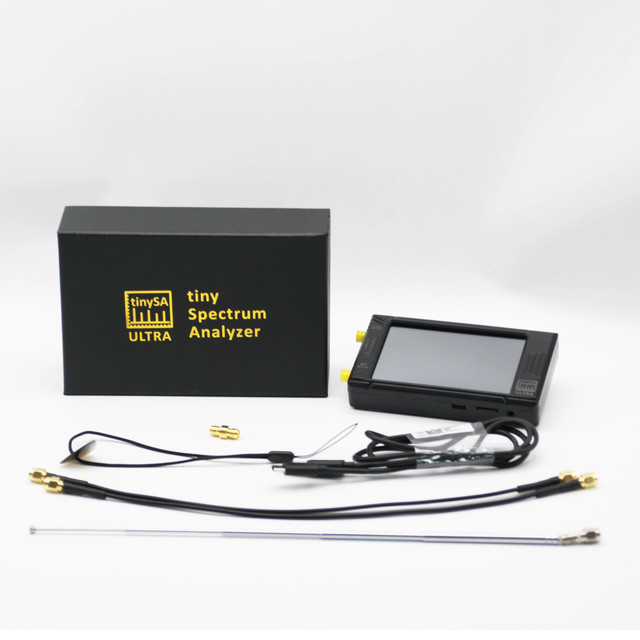

Комплектація
- Хост (з акумулятором 3000 мАг, дисплеєм 4") x 1
- Кабель передачі даних USB Type-C x1
- Кабелі ALSR100 SMA довжиною 30 см x2
- Циліндричний роз'єм SMA-SMA x1
- Антена з роз'ємом SMA x1
- Ремінець і медіатор x1
- Карта MicroSD 32 ГБ (вставлена в хост) x1
Пакування
TinySA ULTRA поставляється в компактній та міцній коробці, яка забезпечує захист пристрою під час транспортування.
Не втрачайте можливість стати власником цього унікального приладу! Замовляйте TinySA ULTRA прямо зараз та відкрийте для себе світ радіочастот з нової сторони!
Основні атрибути | |
---|---|
Країна виробник | Китай |
Основні | |
Дисплей | 4-дюймовий TFT LCD |
Роздільна здатність дисплея | 480x320 |
Вбудована пам'ять | 32 ГБ |
Роз'єми | SMA female |
Роз'єм для карт пам'яті | MicroSD |
Інтерфейс | USB-порт типу C |
Час роботи від акумулятора, година | 6 |
Підтримка ОС | Windows, Linux, MacOS |
Користувацькі характеристики | |
Застосування | У приміщенні/Рабне |
Вага | 0.18 кг |
Імпеданс | 50 Ом |
Висота | 23 мм |
Ширина | 72 мм |
Довжина: | 117 мм |
Живлення | 5 В / 1 А |
Діапазон частот аналізатора в режимі Ultra | 6 ГГц |
Діапазон частоти | 100 кГц — 5,3 ГГц |
Акумулятор, mAh | 3000 |
Чутливість, дБм | -110 |
Максимальна вхідна потужність, дБм | +20 |
Тип модуляції | AM, FM, SSB |
Споживана потужність, Вт | 3 |
