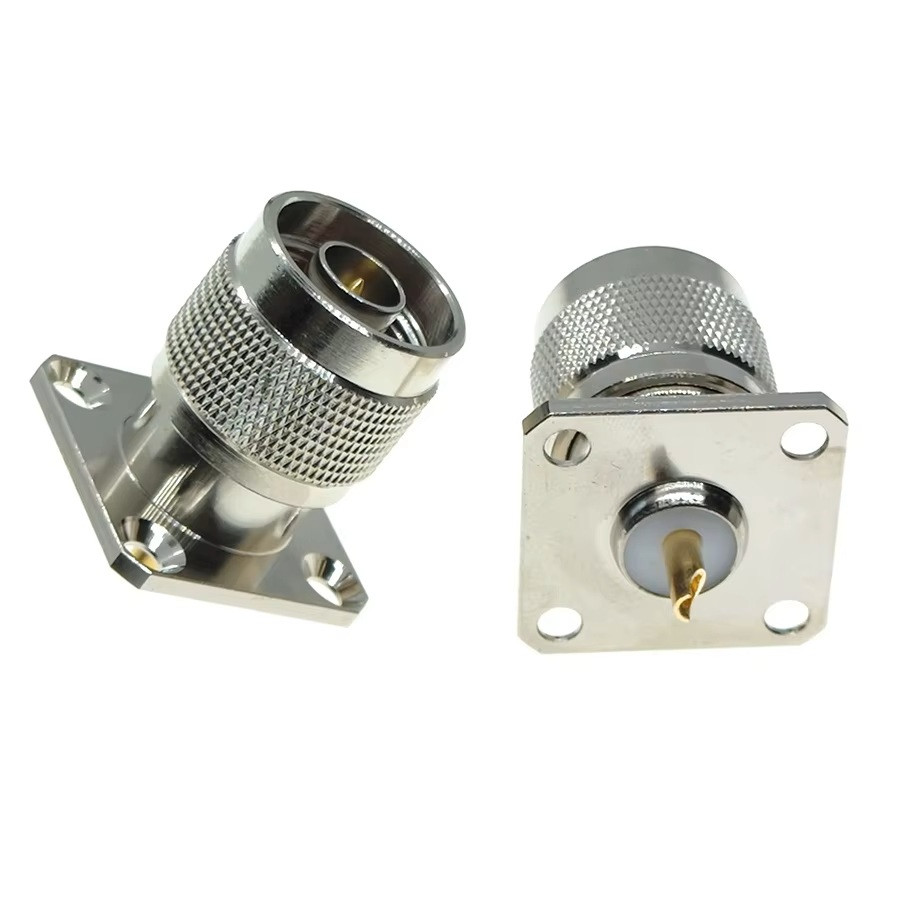

Роз'єм коаксіальний прямий латунний RF типу N, 4 отвори для монтажу на панель, фланець із чашкою для пайки
79 ₴
Мінімальна сума замовлення на сайті — 1000 грн
- Готово до відправки
- Код: KN 0028 IG
- +380 (99) 330-77-90Рахунки накладні
- +380 (50) 691-55-31
Роз'єм коаксіальний прямий латунний RF типу N, 4 отвори для монтажу на панель, фланець із чашкою для пайки – це високоякісний компонент, розроблений для забезпечення надійного та ефективного з'єднання в різноманітних радіочастотних системах. Його призначення охоплює широкий спектр застосувань, від професійного телекомунікаційного обладнання до лабораторних вимірювальних пристроїв. Цей роз'єм ідеально підходить для тих випадків, коли потрібне міцне, довговічне та стабільне з'єднання, здатне витримувати значні навантаження та забезпечувати мінімальні втрати сигналу.
Завдяки своїй конструкції та матеріалам, цей коаксіальний роз'єм гарантує чудову продуктивність в умовах високих частот та потужностей. Він забезпечує низький рівень відбиття сигналу та мінімізує радіочастотні витоки, що є критично важливим для підтримки цілісності сигналу в чутливих системах. Простота монтажу на панель з чотирма отворами та наявність фланця з чашкою для пайки роблять цей роз'єм зручним у використанні та забезпечують надійне механічне з'єднання.
Основні характеристики коаксіального роз'єму прямий латунний RF типу N
Характеристика | Значення |
---|---|
Тип роз'єму | N-type |
Вид роз'єму | Прямий |
Матеріал корпусу | Латунь |
Монтаж | На панель, 4 отвори |
Тип фланця | Чашка для пайки |
Імпеданс | 50 Ом |
Діапазон частот | DC - 11 ГГц |
КСВ (VSWR) | ≤ 1.15 |
Опір контакту | ≤ 1.5 мОм (центральний контакт), ≤ 1 мОм (зовнішній контакт) |
Напруга ізоляції | ≥ 1500 В RMS |
Опір ізоляції | ≥ 5000 MОм |
Довговічність | ≥ 500 циклів з'єднання |
Діапазон робочих температур | -65°C до +165°C |
Вологостійкість | IP67 |
Відповідність стандартам | MIL-STD-348, IEC 61169-16 |
Покриття корпусу | Нікелювання |
Центральний контакт | Позолочена латунь |
Переваги коаксіального роз'єму RF типу N
Коаксіальний роз'єм RF типу N відрізняється рядом значних переваг, які роблять його вибором номер один для багатьох інженерів та техніків. Виготовлений з високоякісної латуні, цей роз'єм забезпечує чудову міцність та довговічність, гарантуючи тривалий термін служби навіть в умовах інтенсивної експлуатації. Латунь також забезпечує відмінну корозійну стійкість, що особливо важливо для застосувань у складних кліматичних умовах або в агресивних середовищах.
Пряма конструкція роз'єму сприяє зручності монтажу та забезпечує надійне з'єднання без зайвих вигинів, що мінімізує втрати сигналу. Фланець із чашкою для пайки гарантує міцне та електрично ефективне з'єднання з кабелем, що є ключовим для забезпечення стабільної роботи радіочастотних систем. Чотири отвори для монтажу на панель забезпечують надійну фіксацію роз'єму, запобігаючи його випадковому від'єднанню або зміщенню під час вібрацій або механічних навантажень. Завдяки цим перевагам, коаксіальний роз'єм RF типу N є ідеальним рішенням для вимогливих застосувань, де надійність та якість з'єднання мають першорядне значення.
Конструктивні особливості роз'єму RF типу N
Конструктивні особливості роз'єму RF типу N спрямовані на забезпечення максимальної надійності та продуктивності. Міцна латунна конструкція гарантує високу механічну міцність та стійкість до зовнішніх впливів. Нікелеве покриття (залежить від моделі) забезпечує додатковий захист від корозії та покращує зносостійкість роз'єму. Позолочений центральний контакт (залежить від моделі) мінімізує опір контакту та забезпечує чудову провідність сигналу, що особливо важливо для високочастотних застосувань.
Фланець із чашкою для пайки розроблений для зручного та надійного з'єднання з коаксіальним кабелем, забезпечуючи міцне механічне та електричне з'єднання. Чотири монтажні отвори на фланці забезпечують стабільну фіксацію роз'єму на панелі, що є важливим для забезпечення надійної роботи в умовах вібрації та ударних навантажень. Загалом, конструкція роз'єму RF типу N оптимізована для забезпечення довготривалої та безвідмовної роботи в найрізноманітніших умовах експлуатації.
Стандарти сумісності RF типу N
Стандарти сумісності роз'єму RF типу N гарантують його широке застосування та взаємозамінність з іншими компонентами радіочастотних систем. Роз'єм типу N відповідає міжнародним стандартам MIL-STD-348 та IEC 61169-16, що підтверджує його високу якість та відповідність вимогам професійного обладнання. Ці стандарти визначають ключові параметри роз'ємів, такі як імпеданс, механічні розміри, електричні характеристики та вимоги до навколишнього середовища.
Завдяки відповідності цим стандартам, роз'єм RF типу N є сумісним з широким спектром коаксіальних кабелів, пристроїв та обладнання, що використовують роз'єми типу N. Це забезпечує легкість інтеграції та взаємозамінність в різних радіочастотних системах, спрощуючи проектування, монтаж та обслуговування обладнання. Сумісність зі стандартами також гарантує надійність та передбачуваність параметрів з'єднання, що є критично важливим для забезпечення стабільної та ефективної роботи радіочастотних систем.
Комплектація коаксіального роз'єму латунний RF типу N
Комплектація коаксіального роз'єму латунний RF типу N зазвичай включає в себе всі необхідні компоненти для його монтажу та підключення. Стандартний комплект поставки включає:
- Роз'єм коаксіальний прямий латунний RF типу N, 4 отвори для монтажу на панель, фланець із чашкою для пайки - 1 шт.
- Монтажні гвинти (залежить від моделі та виробника) - комплект для кріплення на панель.
- Інструкція з монтажу (залежить від виробника) - може бути в паперовому або електронному вигляді.
В залежності від виробника та моделі, комплектація може бути розширена та включати додаткові елементи, такі як:
- Ущільнювальні кільця для забезпечення вологозахисту.
- Захисні ковпачки для запобігання забрудненню роз'єму.
- Спеціалізований інструмент для монтажу (в рідкісних випадках).
Не зволікайте, замовляйте цей надійний та якісний коаксіальний роз'єм вже сьогодні, щоб забезпечити безперебійну роботу вашої радіочастотної системи! Він стане незамінним елементом у вашому арсеналі компонентів, гарантуючи стабільне та ефективне з'єднання в будь-яких умовах. Купуючи цей роз'єм, ви інвестуєте в надійність та довговічність вашої апаратури, що в кінцевому підсумку заощадить ваш час та кошти. Зробіть вибір на користь якості та професіоналізму – оберіть коаксіальний роз'єм RF типу N!
Основні | |
---|---|
Країна виробник | Китай |
Колір | Золотистий |
Тип | N |
Матеріал | Латунь |
Стан | Новий |
Вид | Роз'єм |
Орієнтація | Прямий |
Кількість контактів | 1 |
Виробник | RMS |
Встановлення | На панель, 4 отвори |
Тип фланця | Чашка для паяння |
Покриття корпусу | Нікелювання |
Центральний контакт | Позолочена латунь |
Діапазон робочих температур | -65°C до +165°C |
Відповідність стандартам | MIL-STD-348, МЕК 61169-16 |
Електричні характеристики | |
Імпеданс | 50 Ом |
Діапазон частоти | DC — 11 ГГц |
КСВН | ≤ 1.15 |
Опір контакту | ≤ 1.5 мОм (центральний контакт), ≤ 1 мОм (зовнішній контакт) |
Напруга ізоляції | ≥ 1500 В RMS |
Опір ізоляції | ≥ 5000 МОм |
Довговічність | ≥ 500 циклів з'єднання |
Захист | |
Захист від вологи | Так |
Захист | IP67 |
- Ціна: 79 ₴
- Спосіб упаковки: Кожен коаксіальний роз'єм ретельно упаковується для забезпечення його збереження під час транспортування та зберігання. Роз'єми розміщуються в індивідуальні пакети з антистатичного матеріалу для захисту від електростатичного розряду та механічних пошкоджень. Пакети з роз'ємами групуються в картонні коробки з використанням амортизуючих матеріалів для додаткової безпеки.
