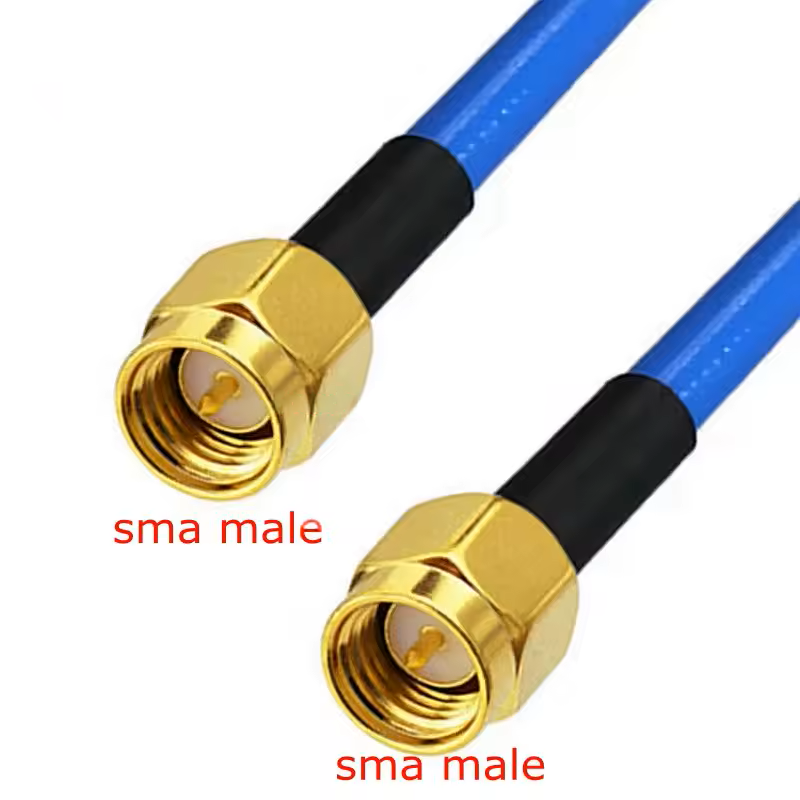

Пігтейл SMA male - SMA male, прямий, латунь, кабель коаксіальний RG405, 10-200см, 50Ом, високочастотний, обтиск

450 ₴

Мінімальна сума замовлення на сайті — 1000 грн

  • Готово до відправки
  • Код: KB 0041 IG
Пігтейл SMA male - SMA male, прямий, латунь, кабель коаксіальний RG405, 10-200см, 50Ом, високочастотний, обтиск
Пігтейл SMA male - SMA male, прямий, латунь, кабель коаксіальний RG405, 10-200см, 50Ом, високочастотний, обтискГотово до відправки
450 ₴
+380503307799
  • +380 (50) 330-77-99
    Технічна консультація
  • +380 (99) 330-77-90
    Рахунки накладні
  • +380 (50) 691-55-31
+380503307799
  • +380 (50) 330-77-99
    Технічна консультація
  • +380 (99) 330-77-90
    Рахунки накладні
  • +380 (50) 691-55-31
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Пігтейл SMA male - SMA male, прямий, латунь, кабель коаксіальний RG405, 10-200см, 50Ом, високочастотний, обтиск – це високоякісний з'єднувальний кабель, розроблений для забезпечення надійного та ефективного з'єднання в різноманітних радіочастотних системах. Цей пігтейл є ідеальним рішенням для застосувань, де потрібне пряме з'єднання між пристроями з роз'ємами SMA male, забезпечуючи мінімальні втрати сигналу та максимальну продуктивність. Він знаходить своє застосування в телекомунікаціях, вимірювальній техніці, а також у багатьох інших сферах, де важлива якість та стабільність з'єднання.

Завдяки своїй конструкції та використаним матеріалам, цей високочастотний пігтейл забезпечує відмінні електричні характеристики. Коаксіальний кабель RG405, що лежить в основі цього виробу, відомий своєю низькою згасанням сигналу та високою пропускною здатністю. Латунні роз'єми SMA male гарантують надійне механічне з'єднання та чудову провідність, а обтискний метод з'єднання забезпечує додаткову міцність та довговічність конструкції. Цей кабель є чудовим вибором для професіоналів, які цінують якість і надійність у своїй роботі.

Основні характеристики пігтейла SMA male - SMA male

Характеристика Значення
Тип кабелю Коаксіальний RG405
Тип роз'ємів SMA male - SMA male, прямий
Матеріал роз'ємів Латунь
Довжина 10 см, 15 см, 20 см, 30 см, 50 см, 80 см, 100 см, 150см, 200 см
Імпеданс 50 Ом
Максимальна робоча частота 40 ГГц
Ємність 95 пФ/м
Швидкість розповсюдження 71%
Затримка сигналу 4.7 нс/м
Опір ізоляції 108 МОм
Напруга, що витримує діелектрик (змінний струм) 5000 В
Вага (100 м) 1.5 кг
Мінімальний радіус вигину (монтаж) 1,27 мм
Робочий діапазон температур -55˚C to 125˚C
Внутрішній провідник Посріблений мідний дріт, Ø 0,51 мм, суцільний
Діелектрик Політетрафторетилен (PTFE), Ø 1,67 мм
Зовнішній провідник Обплетення мідь покрита оловом 100%, Ø 2,18 мм
Оболонка Фторований етилен-пропілен (FEP), синій колір, Ø 2,6 мм
Країна виробник Китай

Переваги пігтейла SMA male - SMA male

Пігтейл SMA male - SMA male відрізняється рядом значних переваг, які роблять його вигідним вибором для різноманітних застосувань:

  • Високочастотність: Забезпечує стабільну роботу в діапазоні до 40 GHz, що робить його придатним для сучасних високошвидкісних систем передачі даних.
  • Низькі втрати сигналу: Коаксіальний кабель RG405 мінімізує згасання сигналу, забезпечуючи якісну передачу даних на відстані.
  • Надійність з'єднання: Латунні роз'єми SMA male гарантують міцне та стабільне з'єднання, стійке до вібрацій та механічних впливів.
  • Широкий діапазон робочих температур: Здатність працювати в діапазоні від -55˚C до 125˚C дозволяє використовувати пігтейл в екстремальних умовах.
  • Гнучкість та зручність монтажу: Мінімальний радіус вигину 1,27 мм спрощує монтаж у обмеженому просторі, забезпечуючи при цьому надійне з'єднання.
  • Довговічність: Використання якісних матеріалів, таких як посріблений мідний дріт, PTFE діелектрик та FEP оболонка, гарантує тривалий термін служби виробу.

Особливості високочастотного пігтейла

Цей високочастотний пігтейл має ряд особливостей, які вигідно вирізняють його серед аналогів:

  • Коаксіальний кабель RG405: Використання кабелю RG405 забезпечує оптимальне співвідношення між гнучкістю та електричними характеристиками.
  • Обтискні роз'єми: Обтискний тип з'єднання роз'ємів гарантує високу міцність та надійність механічного з'єднання, що особливо важливо в умовах вібрації та динамічних навантажень.
  • Синя FEP оболонка: Оболонка з фторованого етилен-пропілену (FEP) не тільки забезпечує додатковий захист від зовнішніх впливів, але й має синій колір для зручності ідентифікації.
  • Посріблений мідний провідник: Внутрішній провідник з посрібленої міді забезпечує відмінну провідність та мінімізує втрати сигналу на високих частотах.

Корисні функції коаксіального кабелю

Коаксіальний кабель у складі цього пігтейла виконує ряд важливих функцій:

  • Передача радіочастотних сигналів: Основна функція – передача радіочастотних сигналів з мінімальними втратами та спотвореннями.
  • Захист від електромагнітних завад: Коаксіальна конструкція забезпечує ефективне екранування від зовнішніх електромагнітних завад, що гарантує чистоту сигналу.
  • Подовження радіосигналу: Може використовуватись як подовжувач радіосигналу, наприклад, для антен WiFi, ретрансляторів, освітлювальних систем та іншого радіочастотного обладнання.
  • З'єднання різних блоків РЕА: Забезпечує надійне з'єднання між різними блоками радіоелектронної апаратури, платами та модулями.

Сумісність обтискного пігтейла

Обтискний пігтейл SMA male - SMA male сумісний з широким спектром обладнання, що використовує SMA роз'єми:

  • WiFi антени: Ідеально підходить для з'єднання WiFi антен з точками доступу, роутерами та іншим бездротовим обладнанням.
  • Радіомодеми та радіостанції: Може використовуватись для підключення радіомодемів, радіостанцій та іншого радіозв'язкового обладнання.
  • Вимірювальна техніка: Застосовується у вимірювальних приладах, генераторах сигналів, аналізаторах спектру та іншому вимірювальному обладнанні.
  • Ретранслятори: Використовується для з'єднання ретрансляторів та підсилювачів сигналу.
  • Освітлювальне обладнання: Може застосовуватись в спеціалізованих освітлювальних системах, де потрібна передача радіочастотних сигналів.

Комплектація пігтейла SMA male - SMA male

В комплект поставки входить:

  1. Пігтейл SMA male - SMA male обраної довжини (10 см, 15 см, 20 см, 30 см, 50 см, 80 см, 100 см, 150см, 200 см) – 1 шт.

Не втрачайте можливості покращити якість та надійність ваших з'єднань! Замовляйте пігтейл SMA male - SMA male прямо зараз та отримуйте високоякісний продукт, який відповідає найвищим стандартам. Цей пігтейл стане незамінним помічником у вашій роботі, забезпечуючи стабільну та ефективну передачу сигналу. Купуйте сьогодні та переконайтеся у перевагах нашого продукту!

Характеристики
Основні
Країна виробникКитай
ПризначенняДля систем зв'язку
Тип кабеляКоаксіальний
Конструкція кабелюГнучка
Маса0.015 кг/м
Матеріал жилиМідь
Тип роз'ємівSMA male — SMA male, прямий
Довжина пігтейлу10 см
Конструктивні особливості
Кількість жил1
Номінальний діаметр центральної жили0.51 мм
Номінальний діаметр з оболонкою2.6 мм
Номінальний діаметр з екраном2.18 мм
Номінальна товщина стінок оболонки2.1 мм
Наявність тросаНі
Тип захистуОплітка
Матеріал захистуМетал
Матеріал центральної жилиМідь
Матеріал ізоляціїPTFE
Материал оболочкиFEP
Колір оболонкиСиній
Механічні характеристики
Мінімальна робоча температура-50 град.
Максимальна робоча температура125 град.
Мінімальний радіус вигину1.27 мм
Матеріал роз'ємівЛатунь
Електричні характеристики
Робоча ємність, не більше95 пФ/м
Випробувальна напруга5 кВ
Опір ізоляції0.108 ГОм/км
Постійна поширення71 %
Інформація для замовлення
  • Ціна: 450 ₴
  • Спосіб упаковки: Пігтейл SMA male - SMA male ретельно запаковується для забезпечення його збереження під час транспортування та зберігання. Кожен пігтейл розміщується в індивідуальний поліетиленовий пакет для захисту від пилу та вологи. Для більших замовлень пігтейли групуються в картонні коробки, що забезпечує додатковий захист від механічних пошкоджень. Пакування розраховане на те, щоб товар дійшов до покупця в ідеальному стані, готовий до використання.
