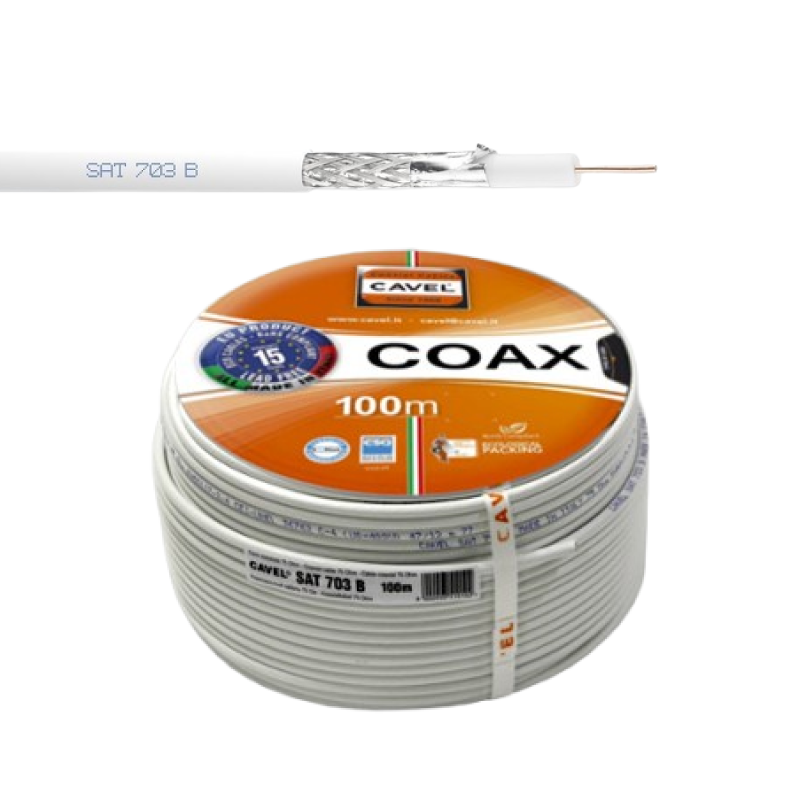

Кабель коаксіальний CAVEL SAT703B, 3 ГГц, 75 Ом, Італія, 100% оригінал
30 ₴/м
Мінімальна сума замовлення на сайті — 1000 грн
- Під замовлення
- Код: KB 0043 IG

- +380 (50) 330-77-99Технічна консультація
- +380 (99) 330-77-90Рахунки накладні
- +380 (50) 691-55-31
Кабель коаксіальний CAVEL SAT703B, 3 ГГц, 75 Ом, Італія, 100% оригінал є високоякісним коаксіальним кабелем з подвійним екрануванням, розробленим для передачі широкосмугових сигналів у діапазоні до 3 ГГц. Вироблений в Італії компанією CAVEL, цей кабель гарантує високу якість та надійність передачі сигналу, що робить його ідеальним вибором для супутникового та кабельного телебачення, а також для інших застосувань, що потребують якісного коаксіального з'єднання. Кабель відповідає європейським стандартам якості та має клас пожежної безпеки Eca згідно з регламентом UE 305/2011.
Завдяки своїй конструкції з подвійним екрануванням, що включає алюмінієво-поліестерову стрічку та обплетення з луджених мідних дротів, кабель CAVEL SAT703B забезпечує відмінний захист від електромагнітних перешкод та мінімальні втрати сигналу на всьому протязі. Це гарантує високу якість зображення та звуку при передачі телевізійних сигналів, а також стабільну роботу в інших високочастотних застосуваннях. Кабель призначений для внутрішнього використання та має білу зовнішню оболонку з ПВХ без вмісту свинцю.
Основні характеристики кабелю коаксіального CAVEL SAT703B
Характеристика | Значення |
---|---|
Тип кабелю | Коаксіальний |
Модель | SAT703B |
Виробник | CAVEL (Італія) |
Максимальна робоча частота | 3 ГГц |
Імпеданс | 75 Ом |
Внутрішній провідник | Суцільна мідь (Cu), Ø 1,13 ± 0,02 мм |
Діелектрик | Фізично спінений поліетилен (PEG), Ø 4,80 ± 0,10 мм |
Екранування 1 | Алюмінієво-поліестерова стрічка (Al/Pet/Al) |
Екранування 2 | Обплетення з луджених мідних дротів (CuSn), 45% покриття |
Зовнішня оболонка | ПВХ (білий, без свинцю), Ø 6,60 ± 0,10 мм |
Мінімальний радіус вигину | 35 мм (одноразовий), 70 мм (повторний) |
Максимальна сила натягування | 150 Н |
Мінімальна температура монтажу | -5 °C |
Робоча температура | -20 / +70 °C |
Ємність (на 1 кГц) | 52 ± 2 пФ/м |
Коефіцієнт укорочення | 85 % |
Опір внутрішнього провідника | 18 Ом/км |
Опір зовнішнього провідника | 22 Ом/км |
Опір петлі | 40 Ом/км |
Напруга ізоляції оболонки | 2,50 кВ (іскровий тест) |
Максимальний струм (Ieff) | 8 А |
Коефіцієнт відбиття (SRL) | >30 дБ (5-470 МГц), >28 дБ (470-1000 МГц), >25 дБ (1000-2000 МГц), >22 дБ (2000-3000 МГц) |
Коефіцієнт екранування (SA) | >75 дБ (30-1000 МГц), >80 дБ (1000-2000 МГц), >65 дБ (2000-3000 МГц) |
Клас пожежної безпеки | Eca (згідно з UE 305/2011) |
Переваги коаксіального кабелю CAVEL SAT703B
Кабель коаксіальний CAVEL SAT703B має ряд важливих переваг, включаючи підтримку широкого діапазону частот до 3 ГГц, що робить його придатним для різних застосувань. Подвійне екранування забезпечує високу стійкість до перешкод та якісну передачу сигналу. Низьке згасання сигналу на різних частотах гарантує мінімальні втрати на довгих дистанціях.
Загасання (при 20°C ) | |||
Частота, [МГц] | Затухання, [дБ/100м] | Частота, [МГц] | Затухання, [дБ/100м] |
5 | 1,60 | 690 | 15,10 |
10 | 2,10 | 1000 | 18,50 |
30 | 3,20 | 1750 | 24,90 |
50 | 4,10 | 2150 | 27,90 |
200 | 8,00 | 2400 | 29,60 |
300 | 9,80 | 3000 | 33,40 |
470 | 12,40 |
Високий коефіцієнт екранування забезпечує захист від зовнішніх електромагнітних полів. Відповідність класу пожежної безпеки Eca робить його безпечним для використання у внутрішніх установках. Виробництво в Італії та гарантія 100% оригінальності підтверджують високу якість та надійність кабелю.
Особливості подвійного екранування та італійської якості
Однією з ключових особливостей кабелю CAVEL SAT703B є його подвійне екранування, яке складається з алюмінієво-поліестерової стрічки та обплетення з лудженої міді. Така конструкція забезпечує чудовий захист від зовнішніх електромагнітних завад, що особливо важливо для якісної передачі високочастотних сигналів. Виробництво в Італії компанією CAVEL, відомим виробником кабельної продукції, гарантує високі стандарти якості та використання тільки якісних матеріалів. Маркування на кабелі кожні метр підтверджує його оригінальність та відповідність заявленим характеристикам.
Корисні функції
- Передача сигналів супутникового телебачення
- Передача сигналів кабельного телебачення
- Використання в системах широкосмугового доступу до Інтернету
- Передача інших високочастотних сигналів у діапазоні до 3 ГГц
Сумісність з різними застосуваннями
Кабель коаксіальний CAVEL SAT703B сумісний з широким спектром обладнання та застосувань, включаючи:
- Супутникові ресивери
- Кабельні телевізійні приставки
- Модеми для широкосмугового доступу до Інтернету
- Інше обладнання, що потребує коаксіального з'єднання з імпедансом 75 Ом та робочою частотою до 3 ГГц
Сумісні роз'єми
Для коаксіального кабелю CAVEL SAT703B доступний широкий вибір сумісних роз'ємів та аксесуарів, включаючи:
- Компресійні BNC роз'єми серії BNC Compression (BNCC703) для зовнішнього встановлення
- Компресійні F роз'єми серії F Compression (FC703, FC703C, FCEM7.0C) для зовнішнього встановлення
- Обтискні F роз'єми серії F Crimp (F703, F90, FR703) для внутрішнього встановлення
- Накручувані F роз'єми серії F Twist-On (FA703) для внутрішнього встановлення
- Адаптери F-F (F81-HQ), F-M (MM-F703, MM-FR703), FM-FF 90° (FM-FF90) для внутрішнього встановлення
- Компресійні IEC роз'єми (IECFC703) для зовнішнього встановлення
- Безінструментальні IEC роз'єми (IECF5.1C, IECF90C, IECM5.1C, IECM90C) для внутрішнього встановлення
- Сплітери на 2 виходи (SAT2VS, TV2VS) для внутрішнього встановлення
- Термінатори 75 Ом (C75-5L, CCFM75GI) для внутрішнього встановлення
- Інструменти для зачистки кабелю (CS00)
Комплектація кабелю коаксіального CAVEL SAT703B
До комплекту постачання входить лише замовлена довжина коаксіального кабелю CAVEL SAT703B. Роз'єми та інші аксесуари купуються окремо.
Пакування
Кабель коаксіальний CAVEL SAT703B зазвичай поставляється намотаним на котушку або в бухті, залежно від замовленої довжини. Упаковка забезпечує захист кабелю під час транспортування та зберігання.
Якщо вам потрібен високоякісний та надійний коаксіальний кабель для передачі широкосмугових сигналів, зокрема для супутникового або кабельного телебачення, кабель CAVEL SAT703B стане відмінним вибором. Його подвійне екранування, низьке згасання та італійська якість гарантують стабільну та безперебійну роботу вашої системи. Рекомендуємо придбати цей оригінальний кабель разом із сумісними роз'ємами для забезпечення найкращого результату.
Основні | |
---|---|
Виробник | Cavel |
Країна виробник | Італія |
Призначення | Для систем зв'язку |
Тип кабеля | Коаксіальний |
Застосування | Універсальне |
Конструкція кабелю | Гнучка |
Тип монтажу | Зовнішній |
Упаковка | Бухта |
Длина в упаковке | 100 м |
Маса | 39.53 кг/м |
Матеріал жили | Мідь |
Розтягувальні зусилля (Н) | 150 |
Модель | SAT703B |
Максимальна робоча частота | 3 ГГц |
Мінімальна температура монтування, град | -5 |
Конструктивні особливості | |
Кількість жил | 1 |
Номінальний діаметр центральної жили | 1.13 мм |
Номінальний діаметр з екраном | 5.3 мм |
Номінальна товщина стінок оболонки | 0.35 мм |
Наявність троса | Ні |
Тип захисту | Оплітка |
Матеріал центральної жили | Мідь |
Матеріал ізоляції | Поліетилен |
Термоізоляція | Поліетилен |
Материал оболочки | ПВХ |
Наявність екрану | Так |
Виконання 1 екрана | Стрічка |
Виконання 2 екрана | Дріт |
Матеріал 1 екрана | Алюміній |
Матеріал 2 екрана | Мідь |
Колір оболонки | Білий |
Діаметр жили (мм) | 1.13 |
Механічні характеристики | |
Мінімальна робоча температура | -20 град. |
Максимальна робоча температура | 70 град. |
Мінімальний радіус вигину | 35 мм |
Максимальна радіус вигину | 70 мм |
Щільність обплетення | 45 % |
Коефіцієнт укорочення, % | 85 |
Електричні характеристики | |
Робоча ємність, не більше | 52 пФ/м |
Випробувальна напруга | 2.5 кВ |
Хвильовий опір | 75 Ом |
Максимальний струм (Ieff), A | 8 |
Опір петлі | 40 Ом/км |
Опір зовнішнього провідника, Ом/км | 22 |
Опір внутрішнього провідника, Ом/км | 18 |
Захист | |
Клас пожежної безпеки | Eca (UE 305/2011) |
Користувацькі характеристики | |
Наявність екрана | Так |
