Антена рупорна відеоканалу БПЛА HORN 49_750R N type female (connector-python)

14 250 ₴

  • Під замовлення
  • Код: AN 0029 PKS IG
clockВідправка з 22 червня 2025
Антена рупорна відеоканалу БПЛА HORN 49_750R N type female (connector-python)
Антена рупорна відеоканалу БПЛА HORN 49_750R N type female (connector-python)Під замовлення
14 250 ₴
+380503307799
  • +380 (50) 330-77-99
    Технічна консультація
  • +380 (99) 330-77-90
    Рахунки накладні
  • +380 (50) 691-55-31
+380503307799
  • +380 (50) 330-77-99
    Технічна консультація
  • +380 (99) 330-77-90
    Рахунки накладні
  • +380 (50) 691-55-31
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Антена рупорна відеоканалу БПЛА HORN для ретранслятора (репіте) sma-type female  призначена для використання у відеоканалах безпілотних літальних апаратів (БПЛА). Вона забезпечує спрямоване приймання та передавання сигналу в діапазоні частот 4.8-5.9 ГГц. Завдяки оптимізації за вагою та розмірами рекомендовано для використання на крилах літальних апаратів.Ніже наведений докладний опис за технічними характеристиками:

Загальні характеристики HORN 49_750R:

  • Тип антени: Рупорна, спрямована
  • Призначення: Відеоканали БПЛА (FPV та інші)
  • Діапазон робочих частот: 4.2-5.2 ГГц (центральна частота 4.7 ГГц)
  • Поляризація: Права кругова (можливе замовлення лівої кругової полярності)
  • Роз'єм: N-type female (гнездо)

Електричні характеристики антени:

  • Коефіцієнт посилення (на 4.9 ГГц): 23 dBi (залежить від частоти)

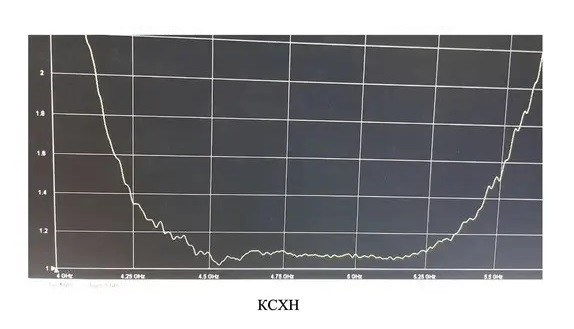

  • КСXH (VSWR): <1.2 в робочому діапазоні частот. Низький КСО свідчить про гарне узгодження антени з передавачем/приймачем і мінімізує втрати сигналу.
  • Рівень заднього випромінювання: <-40 дБ
  • Вхідний опір: 50 Ом
  • Максимальна потужність: 50 Вт

Характеристики спрямованості антени:

Спрямованість за рівнем — 3 дБ: Зазвичай вужча, ніж в антен із меншою апертурою, але точні значення потрібно уточнювати в виробника. Вузька діаграма спрямованості забезпечує високу дальність зв'язку та захист від перешкод в інших напрямках. Орієнтовно: 12 градусів по горизонталі та 12 градусів за вертикаллю.

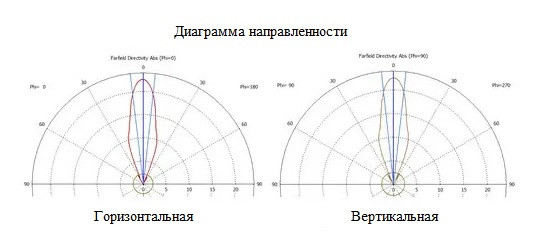

диаграмма, HORN 49_750R

Социальный индустриальный парк



Механічні характеристики HORN 49_750R:

  • Матеріал: Алюміній
  • Розміри: 300x300x750 мм
  • Вага (приблизно):  3.3 кг
  • Тип монтажа: Кріплення до щогли/стіне

Переваги використання рупорної антени HORN 49_750R:

  • Високий коефіцієнт посилення: забезпечує стабільний зв'язок на чималих відстанях, особливо в діапазоні 4.2-5.2 ГГц.
  • Вузька діаграма спрямованості: Зменшує вплив перешкод, покращує якість сигналу, дає змогу точніше націлювати сигнал.
  • Міцна конструкція: Алюмінієвий корпус забезпечує стійкість до зовнішніх впливів.
  • Забезпечує меншу залежність від орієнтації антени.

Застосування HORN 49_750R:

Антена HORN 49_750R призначена для використання у відеоканалах БПЛА, де потрібен стабільний зв'язок на великих відстанях у діапазоні 4.2-5.2 ГГц. Цей діапазон може бути корисний в умовах, де діапазон 5.8 ГГц перевантажений або обмежений. Вона підходить для FPV польотів, відеоспостереження та інших завдань, де важлива якість і дальність передавання відеосигналу.

Важливі моменти:

  • Під час вибору антени необхідно враховувати частотний діапазон відеопередавача/приймача.
  • Для досягнення максимальної дальності зв'язку необхідно правильно встановити та зорієнтувати антену.
  • Використання якісного коаксіального кабелю з низькими втратами важливе для збереження потужності сигналу.
  • Через великі розміри та вагу, ніж у HORN 55_300R, треба враховувати можливості кріплення й вантажність БПЛА.

Відмітність від HORN 55_300R:

  • Діапазон частот: HORN 49_750R працює в діапазоні 4.2-5.2 ГГц, тоді як HORN 55_300R — 4.8-5.9 ГГц.
  • Розміри та вага: HORN 49_750R набагато більше та важче, що впливає на її застосування.
  • Коефіцієнт посилення: Може відрізнятися залежно від конкретної частоти.

Якщо ви шукаєте потужну та надійну антену для забезпечення стабільного відеозв'язку з вашим БПЛА в діапазоні 4.2-5.2 ГГц, антенна HORN 49_750R може стати оптимальним рішенням. Вона забезпечить високу дальність передавання сигналу та мінімізує вплив перешкод. Розгляньте можливість придбання цієї антени для поліпшення якості та надійності вашої системи відеоспостереження або FPV польотів.

Характеристики
Основні
ВиробникRoks
Країна виробникУкраїна
ТипСпрямована
ЗастосуванняВуличне
Коефіцієнт посилення23 dBi
Тип поляризаціїКругова (правостороння)
Вид роз'ємівN-Type(Female)
Довжина750 мм
Ширина300 мм
Висота300 мм
Вага3.3 кг
Тип кріпленняНа щоглі
Електричні характеристики
Діапазон частоти4.2-5.2 ГГц
Центральна частота4.7 ГГц
КСXH (VSWR)<1.2
Імпеданс50 Ом
Максимальна потужність, Вт50
Рівень заднього випромінювання<-40 дБ
Механічні характеристики
МатеріалАлюміній
Інформація для замовлення
  • Ціна: 14 250 ₴
