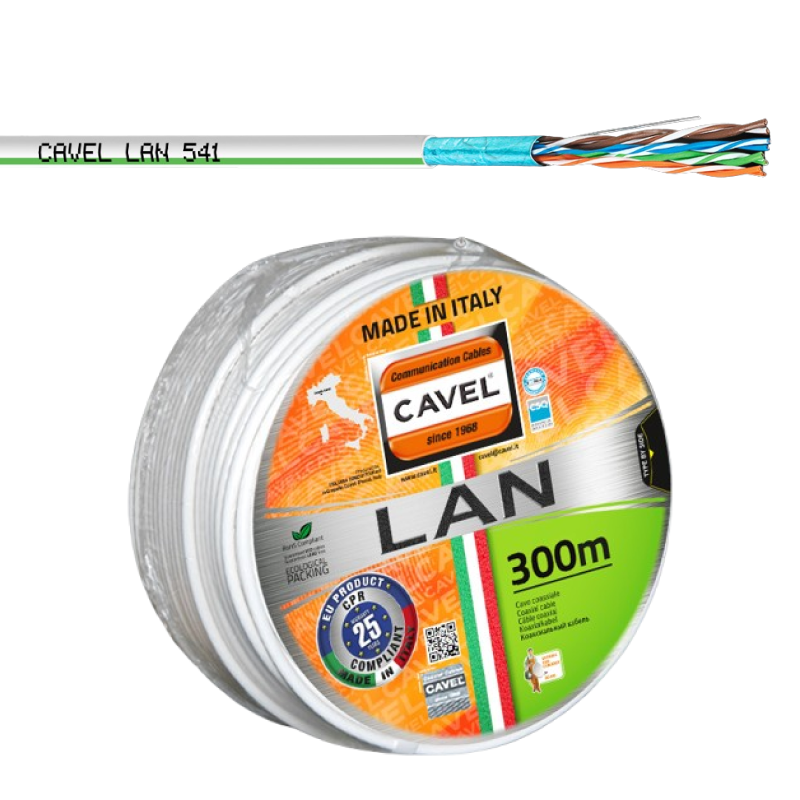

Кабель кручена пара CAVEL LAN 541, 300 МГц, 100 Ом, Італія, 100% оригінал
32 ₴/м
Мінімальна сума замовлення на сайті — 1000 грн
- Під замовлення
- Код: KB 0047 IG

- +380 (50) 330-77-99Технічна консультація
- +380 (99) 330-77-90Рахунки накладні
- +380 (50) 691-55-31
Кабель кручена пара CAVEL LAN 541, 300 МГц, 100 Ом, Італія, 100% оригінал є екранованою (F/UTP) витою парою категорії 5е, розробленою для використання в первинних (кампусних), вторинних (стоякових) та третинних (горизонтальних) підсистемах структурованих кабельних мереж. Вироблений в Італії компанією CAVEL, цей кабель відповідає високим стандартам якості, включаючи EIA-TIA 568-B-2, ISO/IEC 11801, IEC 61156-5 та EN 50173, а також стандартам пожежної безпеки IEC 60332-1. Кабель підтримує передачу даних на частотах до 300 МГц та застосовується в мережах IEEE 802.3 (10Base-T, 100Base-T, 1000Base-T), IEEE 802.5 16 MB, ISDN, TPDDI, ATM, а також для технологій Power over Ethernet (PoE) та PoE+.
Конструкція кабелю CAVEL LAN 541 включає 4 екрановані фольгою пари з голими мідними провідниками діаметром 0,51 мм. Ізоляція провідників виконана з суцільного поліетилену (PE) діаметром 1,00 мм. Кожна пара обмотана спірально поліестеровою плівкою (Pet). Пари скручені відповідно до кольорового кодування стандарту TIA-568A. Кабель також містить дренажний провід з лудженої міді (CuSn) діаметром 0,40 мм. Загальне екранування забезпечується спірально намотаною алюмінієво-поліестеровою стрічкою (Al/Pet). Зовнішня оболонка кабелю виготовлена з білого полівінілхлориду (PVC) діаметром 6,20 мм. Маркування на кабель наноситься синім струменевим друком кожні метр.
Основні характеристики кабелю кручена пара CAVEL LAN 541
Характеристика | Значення |
---|---|
Тип кабелю | Кручена пара (F/UTP) |
Категорія | 5е |
Модель | LAN 541 |
Виробник | CAVEL (Італія) |
Максимальна робоча частота | 300 МГц |
Імпеданс (на 100 МГц) | 100 ± 5 Ом |
Кількість пар | 4 |
Матеріал провідника | Мідь (Cu) |
Діаметр провідника | 0,51 мм (24 AWG) |
Матеріал ізоляції провідника | Суцільний поліетилен (PE) |
Діаметр ізоляції провідника | 1,00 мм |
Екранування пар | Алюмінієва фольга (Al/Pet) |
Загальне екранування | Алюмінієво/поліестерова стрічка (Al/Pet) |
Дренажний провід | Луджена мідь (CuSn), Ø 0,40 мм |
Матеріал зовнішньої оболонки | Полівінілхлорид (PVC), білий |
Діаметр зовнішньої оболонки | 6,20 мм |
Вага мідних провідників | 15,60 кг/км |
Загальна вага кабелю | 35,45 кг/км |
Мінімальний радіус вигину | 25 мм (одноразовий), 50 мм (багаторазовий) |
Максимальна сила натягування | 100 Н |
Температура монтажу | 0 / +50 °C |
Робоча температура | -20 / +60 °C |
Ємність пари (@800Гц) | 48 пФ/м |
Коефіцієнт укорочення | 67 % |
Опір провідника (DC) | 95 Ом/км |
Опір петлі | 190 Ом/км |
Опір ізоляції | > 2000 МОм/км |
Напруга ізоляції оболонки (DC) | 1 кВ (1 хвилина) |
Коефіцієнт загасання зв'язку | > 45 дБ |
Коефіцієнт екранування (SA) | > 50 дБ (30-100 МГц) |
Опір екранування | < 10 мОм/м (10 МГц), < 26 мОм/м (30 МГц) |
Клас пожежної безпеки | Eca (згідно з ISO-IEC 11801) |
Стандарти | EIA-TIA 568-B-2, ISO/IEC 11801, IEC 61156-5, EN 50173, EN 50288-2-1 |
Вогнестійкість | IEC 60332-1 |
Переваги кабелю кручена пара CAVEL LAN 541
Кабель кручена пара CAVEL LAN 541 забезпечує високу продуктивність та надійність передачі даних у мережах Ethernet, підтримуючи Gigabit Ethernet. Екранування F/UTP ефективно захищає від електромагнітних перешкод. Кабель підходить для різних підсистем СКС (кампусних, стоякових, горизонтальних) та підтримує технології PoE/PoE+. Відповідність численним міжнародним стандартам та італійське виробництво гарантують високу якість та довговічність.
Особливості конструкції та екранування
Кабель CAVEL LAN 541 має екрановану конструкцію F/UTP, де кожна з чотирьох пар мідних провідників екранована алюмінієвою фольгою, а також присутній загальний екран з алюмінієво-поліестерової стрічки. Це забезпечує відмінний захист від електромагнітних завад та перехресних перешкод між парами. Наявність дренажного проводу полегшує заземлення екрану.
Корисні функції
- Передача даних в мережах 10Base-T, 100Base-T та 1000Base-T
- Підтримка протоколів IEEE 802.5 16 MB, ISDN, TPDDI та ATM
- Забезпечення живлення пристроїв за технологією Power over Ethernet (PoE) та PoE+
- Використання в первинних (кампусних), вторинних (стоякових) та третинних (горизонтальних) підсистемах СКС
Сумісність з мережевими стандартами
Кабель кручена пара CAVEL LAN 541 повністю сумісний з наступними мережевими стандартами:
- IEEE 802.3: 10Base-T, 100Base-T, 1000Base-T
- IEEE 802.5 16 MB
- ISDN (Integrated Services Digital Network)
- TPDDI (Twisted Pair Distributed Data Interface)
- ATM (Asynchronous Transfer Mode)
- Power over Ethernet (PoE)
- Power over Ethernet Plus (PoE+)
Характеристика передачі при 20°C
Частота [МГц] | Загасання [дБ/100м] | SRL [дБ] | NEXT [дБ] | ACR [дБ] | FEXT [дБ] |
---|---|---|---|---|---|
1 | 1,90 | 20,00 | 71,00 | 69,10 | 80,00 |
10 | 6,00 | 25,00 | 56,00 | 50,00 | 62,00 |
20 | 8,50 | 25,00 | 51,00 | 42,50 | 58,00 |
31,2 | 10,70 | 24,00 | 49,00 | 38,30 | 56,00 |
62,5 | 15,70 | 22,00 | 44,00 | 28,30 | 50,00 |
100 | 19,80 | 20,00 | 41,00 | 21,20 | 48,00 |
155,5 | 24,20 | - | 38,00 | 13,80 | - |
200 | 27,50 | - | 36,00 | 8,50 | - |
250 | 29,20 | - | 35,00 | 5,80 | - |
300 | 32,00 | - | 34,00 | 2,00 | - |
Комплектація кабелю кручена пара CAVEL LAN 541
До комплекту постачання входить лише замовлена довжина кабелю кручена пара CAVEL LAN 541. Роз'єми не входять до комплекту та купуються окремо.
Пакування
Кабель кручена пара CAVEL LAN 541 зазвичай поставляється в бухтах різної довжини. Упаковка забезпечує захист кабелю під час транспортування та зберігання.
Якщо вам потрібен високоякісний екранований кабель кручена пара категорії 5е для створення надійної та продуктивної локальної мережі, CAVEL LAN 541 стане відмінним вибором. Його відповідність численним стандартам та підтримка широкого спектру застосувань роблять його універсальним рішенням для ваших мережевих потреб. Рекомендуємо придбати цей оригінальний італійський кабель для забезпечення стабільної та швидкої передачі даних.
Основні | |
---|---|
Виробник | Cavel |
Країна виробник | Італія |
Призначення | Для систем зв'язку |
Тип кабеля | Кручена пара |
Застосування | Універсальне |
Конструкція кабелю | Гнучка |
Тип монтажу | Зовнішній |
Упаковка | Бухта |
Длина в упаковке | 300 м |
Маса | 35.45 кг/м |
Матеріал жили | Мідь |
Категорія | 5е |
Модель | LAN 541 |
Максимальна робоча частота | 0.3 ГГц |
Температура монтажу | 0 / +50 °С |
Конструктивні особливості | |
Тип витої пари | F/UTP |
Категорія витої пари | САТ5е |
Смуга частот | 300 МГц |
Кількість пар | 4 |
Кількість жил | 8 |
Номінальний діаметр центральної жили | 0.51 мм |
Номінальний діаметр з оболонкою | 6.2 мм |
Тип захисту | Металева стрічка |
Матеріал захисту | Метал |
Матеріал центральної жили | Мідь |
Матеріал ізоляції | Поліетилен |
Материал оболочки | ПВХ |
Наявність екрану | Так |
Виконання 1 екрана | Фольга |
Виконання 2 екрана | Стрічка |
Матеріал 1 екрана | Алюміній |
Матеріал 2 екрана | Алюміній |
Колір оболонки | Білий |
Механічні характеристики | |
Мінімальна робоча температура | -20 град. |
Максимальна робоча температура | 60 град. |
Мінімальний радіус вигину | 25 мм |
Максимальна радіус вигину | 50 мм |
Електричні характеристики | |
Розтягуюче зусилля | 100 Н |
Випробувальна напруга | 1 кВ |
Хвильовий опір | 100 Ом |
Ємність пари (@800 Гц), ПФ/м | 48 |
Опір провідника (DC), Ом/км | 95 |
Опір петлі, Ом/км | 190 |
Опір ізоляції | > 2000 МОм/км |
Захист | |
Вогнестійкість | IEC 60332-1 |
Клас пожежної безпеки | Eca (ISO-IEC 11801) |
Користувацькі характеристики | |
Наявність екрана | Так |
