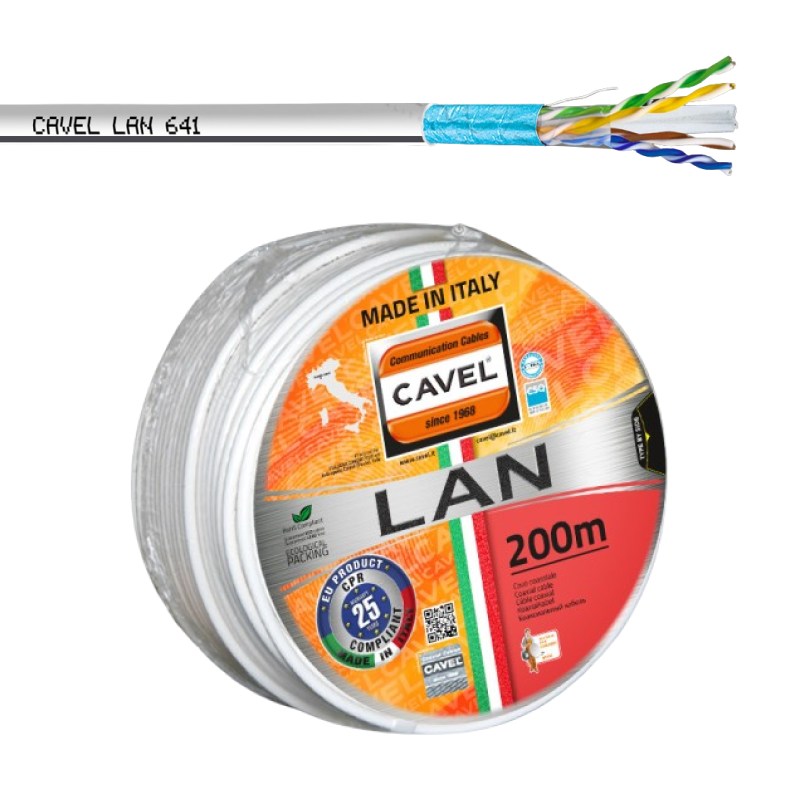

Кабель кручена пара CAVEL LAN 641, 300 МГц, 100 Ом, Італія, 100% оригінал
38 ₴/м
Мінімальна сума замовлення на сайті — 1000 грн
- Під замовлення
- Код: KB 0040 IG

- +380 (50) 330-77-99Технічна консультація
- +380 (99) 330-77-90Рахунки накладні
- +380 (50) 691-55-31
Кабель кручена пара CAVEL LAN 641, 300 МГц, 100 Ом, Італія, 100% оригінал є екранованою (F/UTP) витою парою категорії 6, призначеною для використання в первинних (кампусних), вторинних (стоякових) та третинних (горизонтальних) підсистемах структурованих кабельних мереж. Вироблений в Італії компанією CAVEL, цей кабель відповідає класу пожежної безпеки Eca згідно з регламентом UE 305/2011. Він відповідає стандартам EIA-TIA 568-B-2, ISO/IEC 11801, IEC 61156-5, EN 50173-1, EN 50288-5-1, NF C 15-100, XP C 90-483 та XP C 93-531-16, а також стандарту вогнестійкості IEC 60332-1 та EN50575. Кабель підтримує передачу даних на частотах до 300 МГц та застосовується в мережах IEEE 802.3 (10Base-T, 100Base-T, 1000Base-T), IEEE 802.5, ATM, а також для технологій Power over Ethernet (PoE) та PoE+.
Конструкція кабелю CAVEL LAN 641 включає 4 пари з мідними провідниками діаметром 0,57 мм. Ізоляція провідників виконана з суцільного поліетилену (PE) діаметром 1,10 мм. Кожна пара обмотана спірально поліестеровою плівкою (Pet). Пари скручені з кроком 80 мм відповідно до кольорового кодування стандарту TIA-568A. Кабель також містить дренажний провід з лудженої міді (CuSn) діаметром 0,40 мм та хрестоподібний роздільник з поліетилену (PE). Загальне екранування забезпечується зовнішньою стрічкою з алюмінію/поліестеру (Al/Pet). Зовнішня оболонка кабелю виготовлена з білого полівінілхлориду (PVC) без вмісту свинцю діаметром 7,80 мм. Маркування на кабель наноситься синім струменевим друком кожні метр.
Основні характеристики кабелю кручена пара CAVEL LAN 641
Характеристика | Значення |
---|---|
Тип кабелю | Кручена пара (F/UTP) |
Категорія | Cat6 |
Модель | LAN 641 |
Виробник | CAVEL (Італія) |
Максимальна робоча частота | 300 МГц |
Імпеданс (на 100 МГц) | 100 ± 5 Ом |
Кількість пар | 4 |
Матеріал провідника | Мідь (Cu) |
Діаметр провідника | 0,57 мм (23 AWG) |
Матеріал ізоляції провідника | Суцільний поліетилен (PE) |
Діаметр ізоляції провідника | 1,10 мм |
Екранування пар | Поліестерова плівка (Pet) |
Загальне екранування | Алюмінієво/поліестерова стрічка (Al/Pet) |
Дренажний провід | Луджена мідь (CuSn), Ø 0,40 мм |
Роздільник | Хрестоподібний, поліетилен (PE) |
Матеріал зовнішньої оболонки | Полівінілхлорид (PVC), білий, без свинцю |
Діаметр зовнішньої оболонки | 7,80 мм |
Вага мідних провідників | 19,92 кг/км |
Загальна вага кабелю | 54,20 кг/км |
Мінімальний радіус вигину | 35 мм (одноразовий), 70 мм (багаторазовий) |
Максимальна сила натягування | 100 Н |
Температура монтажу | 0 / +50 °C |
Робоча температура | -20 / +60 °C |
Ємність пари (@800Гц) | 48 пФ/м |
Коефіцієнт укорочення | 67 % |
Опір провідника (DC) | 80 Ом/км |
Опір петлі | 160 Ом/км |
Опір ізоляції | > 5000 МОм/км |
Напруга ізоляції оболонки (DC) | 1 кВ (1 хвилина) |
Коефіцієнт загасання зв'язку | > 45 дБ |
Коефіцієнт екранування (SA) | > 50 дБ (30-250 МГц), > 45 дБ (250-1000 МГц) |
Опір екранування (Zt) | < 35 мОм/м (1 МГц), < 41 мОм/м (10 МГц), < 110 мОм/м (30 МГц), < 150 мОм/м (100 МГц) |
Клас пожежної безпеки | Eca (згідно з UE 305/2011) |
Стандарти | EIA-TIA 568-B-2, ISO/IEC 11801, IEC 61156-5, EN 50173-1, EN 50288-5-1, NF C 15-100, XP C 90-483, XP C 93-531-16 |
Вогнестійкість | IEC 60332-1, EN50575 |
Переваги кабелю кручена пара CAVEL LAN 641
Кабель кручена пара CAVEL LAN 641 категорії 6 забезпечує високу пропускну здатність для сучасних мереж, підтримуючи Gigabit Ethernet та технології PoE/PoE+. Екранування F/UTP та хрестоподібний роздільник мінімізують перехресні перешкоди та забезпечують стабільну передачу даних. Кабель підходить для різних підсистем СКС та відповідає численним міжнародним стандартам. Італійське виробництво гарантує високу якість та надійність.
Особливості конструкції та екранування
Кабель CAVEL LAN 641 має екрановану конструкцію F/UTP з чотирма парами мідних провідників. Кожна пара екранована поліестеровою плівкою, а також присутній загальний екран з алюмінієво-поліестерової стрічки. Хрестоподібний роздільник всередині кабелю додатково розділяє пари, зменшуючи перехресні перешкоди.
Корисні функції
- Передача даних в мережах 10Base-T, 100Base-T та 1000Base-T
- Підтримка протоколів IEEE 802.5 та ATM
- Забезпечення живлення пристроїв за технологією Power over Ethernet (PoE) та PoE+
- Використання в первинних (кампусних), вторинних (стоякових) та третинних (горизонтальних) підсистемах СКС
Сумісність з мережевими стандартами
Кабель кручена пара CAVEL LAN 641 повністю сумісний з наступними мережевими стандартами:
- IEEE 802.3: 10Base-T, 100Base-T, 1000Base-T
- IEEE 802.5
- ATM (Asynchronous Transfer Mode)
- Power over Ethernet (PoE)
- Power over Ethernet Plus (PoE+)
Характеристика передачі при 20°C
Частота [МГц] | Загасання [дБ/100м] | RL [дБ] | NEXT [дБ] | ACR [дБ/100м] | FEXT [дБ/100м] |
---|---|---|---|---|---|
1 | 1,80 | 25,00 | 100,00 | 98,20 | 90,00 |
10 | 5,40 | 25,00 | 80,00 | 74,60 | 70,00 |
20 | 7,70 | 25,00 | 70,00 | 62,30 | 60,00 |
31,2 | 9,60 | 25,00 | 65,00 | 55,40 | 53,00 |
62,5 | 13,70 | 25,00 | 60,00 | 46,30 | 50,00 |
100 | 17,40 | 25,00 | 60,00 | 42,60 | 48,00 |
155,5 | 21,90 | 25,00 | 55,00 | 33,10 | 46,00 |
200 | 25,00 | 20,00 | 55,00 | 30,00 | 44,00 |
250 | 28,10 | 20,00 | 50,00 | 21,90 | 40,00 |
300 | 30,80 | 20,00 | 45,00 | 14,20 | - |
Комплектація кабелю кручена пара CAVEL LAN 641
До комплекту постачання входить лише замовлена довжина кабелю кручена пара CAVEL LAN 641. Роз'єми не входять до комплекту та купуються окремо.
Пакування
Кабель кручена пара CAVEL LAN 641 зазвичай поставляється в бухтах різної довжини. Упаковка забезпечує захист кабелю під час транспортування та зберігання.
Якщо вам потрібен високопродуктивний екранований кабель кручена пара категорії 6 для створення сучасної локальної мережі з підтримкою Gigabit Ethernet та PoE, CAVEL LAN 641 стане чудовим вибором. Його відповідність міжнародним стандартам та якісне італійське виробництво гарантують надійність та довговічність вашої мережевої інфраструктури.
Основні | |
---|---|
Виробник | Cavel |
Країна виробник | Італія |
Призначення | Для систем зв'язку |
Тип кабеля | Кручена пара |
Застосування | Універсальне |
Конструкція кабелю | Гнучка |
Тип монтажу | Зовнішній |
Упаковка | Бухта |
Длина в упаковке | 200 м |
Маса | 54.2 кг/м |
Матеріал жили | Мідь |
Категорія | 6 |
Модель | LAN 641 |
Максимальна робоча частота | 0.3 ГГц |
Температура монтажу | 0 / +50 °С |
Конструктивні особливості | |
Тип витої пари | F/UTP |
Категорія витої пари | CAT6 |
Смуга частот | 300 МГц |
Кількість пар | 4 |
Кількість жил | 8 |
Номінальний діаметр центральної жили | 0.57 мм |
Номінальний діаметр з оболонкою | 7.8 мм |
Тип захисту | Металева стрічка |
Матеріал захисту | Метал |
Матеріал центральної жили | Мідь |
Матеріал ізоляції | Поліетилен |
Материал оболочки | ПВХ |
Наявність екрану | Так |
Виконання 1 екрана | Стрічка |
Матеріал 1 екрана | Алюміній |
Колір оболонки | Білий |
Механічні характеристики | |
Мінімальна робоча температура | -20 град. |
Максимальна робоча температура | 60 град. |
Мінімальний радіус вигину | 35 мм |
Максимальна радіус вигину | 70 мм |
Електричні характеристики | |
Розтягуюче зусилля | 100 Н |
Випробувальна напруга | 1 кВ |
Хвильовий опір | 100 Ом |
Ємність пари (@800 Гц), ПФ/м | 48 |
Опір провідника (DC), Ом/км | 80 |
Опір петлі, Ом/км | 180 |
Опір ізоляції | > 5000 МОм/км |
Захист | |
Вогнестійкість | IEC 60332-1, EN50575 |
Клас пожежної безпеки | Eca (UE 305/2011) |
Користувацькі характеристики | |
Наявність екрана | Так |
