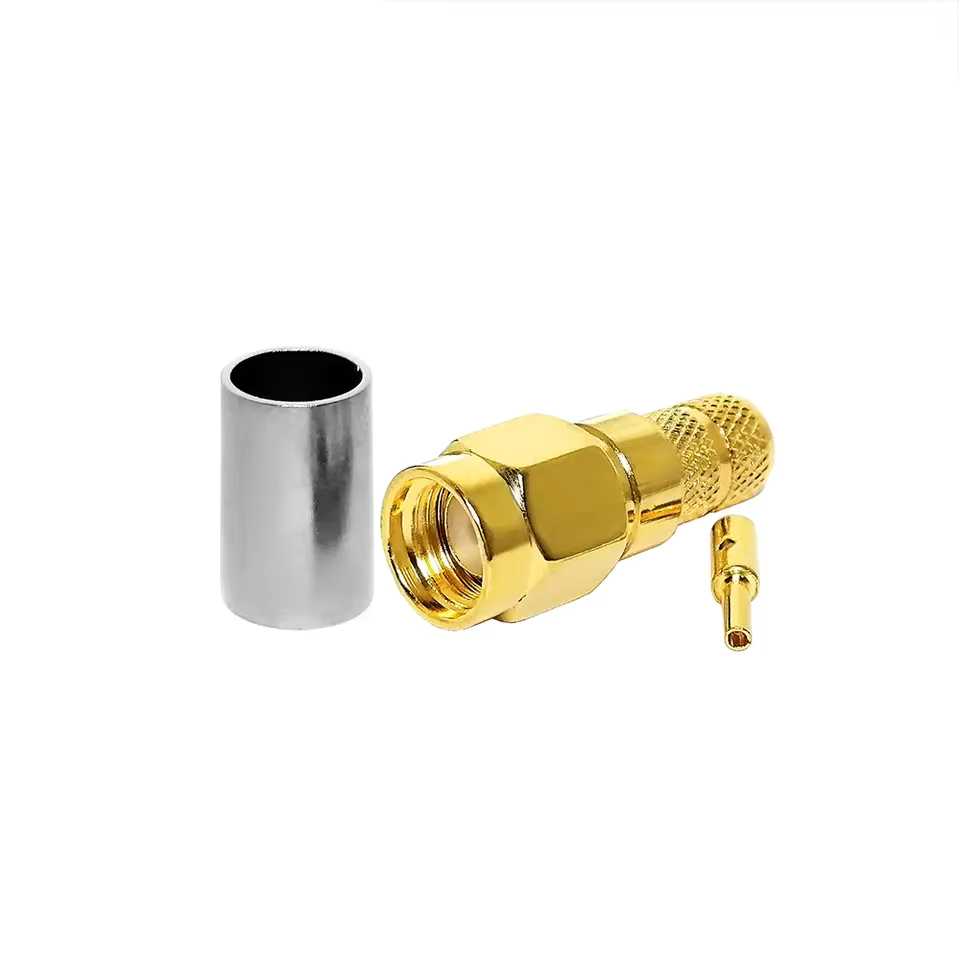

Роз'єм RP SMA male 6 ГГц, 50 Ом для кабелю коаксіального LMR 240, обтиск

190 ₴

Мінімальна сума замовлення на сайті — 1000 грн

  • Під замовлення
  • Код: KN 0030 IG
clockВідправка з 10 липня 2025
Роз'єм RP SMA male 6 ГГц, 50 Ом для кабелю коаксіального LMR 240, обтиск
Роз'єм RP SMA male 6 ГГц, 50 Ом для кабелю коаксіального LMR 240, обтискПід замовлення
190 ₴
+380 (50) 330-77-99
Технічна консультація
  • +380 (99) 330-77-90
    Рахунки накладні
  • +380 (50) 691-55-31
+380 (50) 330-77-99
Технічна консультація
  • +380 (99) 330-77-90
    Рахунки накладні
  • +380 (50) 691-55-31
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Роз'єм RP SMA male 6 ГГц, 50 Ом для кабелю коаксіального LMR 240, обтиск є високоякісним радіочастотним роз'ємом, призначеним для надійного з'єднання коаксіального кабелю LMR 240 з різноманітним радіоелектронним обладнанням, що використовує інтерфейс RP SMA (Reverse Polarity SMA) male. Цей роз'єм характеризується робочим діапазоном частот від 0 до 6 ГГц та імпедансом 50 Ом, що забезпечує якісну передачу сигналу в широкому спектрі застосувань, включаючи Wi-Fi, бездротові мережі, телекомунікації, вимірювальну апаратуру та інші радіочастотні системи.

Використовуйте цей RP SMA male роз'єм для створення надійних та довговічних з'єднань з коаксіальним кабелем LMR 240, забезпечуючи мінімальні втрати сигналу та стабільну роботу вашої радіочастотної системи. Його конструкція оптимізована для роботи в діапазоні до 6 ГГц, що робить його ідеальним вибором для сучасних високочастотних застосувань. Простота монтажу на кабель LMR 240 та висока якість матеріалів гарантують тривалий термін служби та надійність з'єднання.

Основні характеристики роз'єму RP SMA male

Характеристика Значення
Імпеданс 50 Ом
Діапазон частот 0 – 6 ГГц
Робоча напруга 335 В макс.
Витримувана напруга 1000 В rms
КСВН (VSWR) ≤ 1.2
Опір контакту (центральний) ≤ 3 мОм
Опір контакту (зовнішній) ≤ 2 мОм
Опір ізоляції ≥ 5000 МОм
Температурний діапазон -40°C ~ +85°C
Кількість з'єднань > 500
Матеріал корпусу Латунь, позолочене покриття
Матеріал центрального контакту Фосфорна бронза, позолочене покриття
Ізолятор PTFE (тефлон)
Ущільнювальне кільце 6146 silastic
Обтискна обойма Мідний сплав, нікельоване покриття

Переваги роз'єму RP SMA male

Роз'єм RP SMA male відрізняється високою якістю та надійністю. Його імпеданс 50 Ом забезпечує узгодження з більшістю радіочастотних систем, а широкий діапазон частот до 6 ГГц робить його придатним для різноманітних застосувань. Низький КСВН (≤ 1.2) гарантує мінімальні втрати відбиття сигналу. Роз'єм розрахований на понад 500 з'єднань, що свідчить про його високу механічну міцність. Використання позолоченого покриття на корпусі та центральному контакті забезпечує відмінну провідність та захист від корозії.

Особливості конструкції RP SMA male

Корпус роз'єму виготовлений з високоякісної латуні з позолоченим покриттям, що забезпечує відмінну електропровідність та стійкість до впливу навколишнього середовища. Центральний контакт виконаний з фосфорної бронзи з позолоченням, що гарантує надійний електричний контакт та низький опір. В якості ізолятора використовується PTFE (тефлон), який характеризується високими діелектричними властивостями та термостійкістю. Обтискна обойма виготовлена з мідного сплаву з нікельованим покриттям, що забезпечує міцне та надійне кріплення роз'єму на кабелі LMR 240.

Сумісність з кабелем LMR 240

Цей роз'єм спеціально розроблений для використання з коаксіальним кабелем LMR 240, забезпечуючи оптимальне електричне та механічне з'єднання. Правильний монтаж роз'єму на кабель LMR 240 гарантує мінімальні втрати сигналу та високу ефективність передачі.

Інтерфейсні стандарти

Роз'єм відповідає наступним інтерфейсним стандартам: IEC 60169-16 / MIL-C-39012 / CECC22210.

Пакування

Роз'єм RP SMA male зазвичай поставляється в індивідуальній упаковці або в груповій упаковці в залежності від кількості замовлення, забезпечуючи захист під час транспортування та зберігання.

Роз'єм RP SMA male 6 ГГц, 50 Ом для кабелю коаксіального LMR 240, обтиск є надійним та якісним компонентом для створення професійних радіочастотних з'єднань. Його високі технічні характеристики та сумісність з кабелем LMR 240 роблять його відмінним вибором для широкого спектру застосувань. Рекомендуємо придбати цей роз'єм для забезпечення стабільної та ефективної роботи ваших радіочастотних систем.

Характеристики
Основні
ВиробникRMS
КолірЗолотистий
ТипRP-SMA А (Female)
МатеріалЛатунь
СтанНовий
ВидРоз'єм
ОрієнтаціяПрямий
Температурний діапазон-40°С ~ +85°С
Кількість з'єднань> 500
Електричні характеристики
Імпеданс50 Ом
Діапазон частоти0-6 ГГц
Робоча напруга335
Витримувана напруга, В1000
КСВН≤ 1,2
Опір контакту (центральне)≤ 3 мОм
Опір контакту (зовнішній)≤ 2 мОм
Опір ізоляції≥ 5000 МОм
Інформація для замовлення
  • Ціна: 190 ₴
