Антена рупорна HORN S-діапазону двополяризаційна 2,3-2,6ГГц 50Ом Ntype female 400х400х620
14 500 ₴
14 300 ₴
- В наявності
- Код: AN 0088 IG
- +380 (50) 330-77-99Технічна консультація
- +380 (99) 330-77-90Рахунки накладні
- +380 (50) 691-55-31

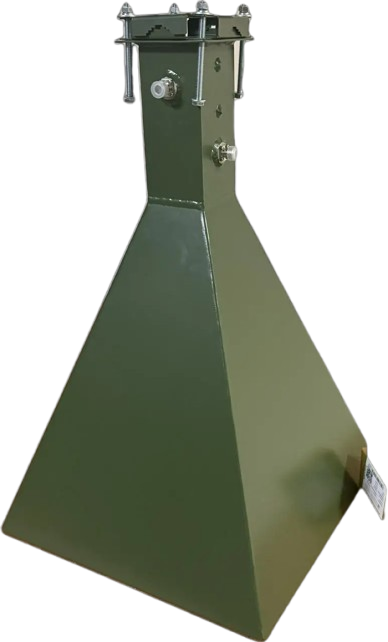

Антена рупорна HORN S-діапазону двополяризаційна 2,3-2,6ГГц 50Ом Ntype female 400х400х620 являє собою високоспеціалізований пристрій, призначений для ефективного прийому та передачі радіочастотних сигналів у критично важливому S-діапазоні. Вона розроблена для роботи з лінійно-поляризованими сигналами, дозволяючи одночасно обробляти дві ортогональні поляризації, що значно розширює її функціональні можливості та дозволяє використовувати її в складних комунікаційних системах. Ця антена ідеально підходить для застосувань, де потрібна висока точність, спрямованість та мінімізація перешкод.
Її ключові характеристики, такі як високий коефіцієнт спрямованості та низький рівень бокових пелюсток, забезпечують чистий сигнал і мінімізують вплив сторонніх джерел радіовипромінювання. Завдяки гарному узгодженню з коаксіальними фідерним трактом з хвилевим опором 50 Ом та використанню стандартних роз’ємів типу N-«гніздо», антена легко інтегрується в існуючі радіосистеми. Надійна конструкція та продуманий дизайн роблять її стійкою до зовнішніх впливів, забезпечуючи довготривалу та стабільну роботу в заявленому частотному діапазоні.
Основні характеристики рупорної антени HORN S-діапазону
Характеристика | Значення |
---|---|
Тип антени | Рупорна HORN |
Діапазон частот | 2300 - 2600 МГц |
Тип поляризації | Лінійна, двополяризаційна |
Хвильовий опір | 50 Ом |
Тип роз'єму | N-type female (2 шт) |
Коефіцієнт спрямованості (для кожної поляризації) | 18 дБ |
Ширина діаграми спрямованості по рівню -3 дБ (для кожної поляризації) | 25 град. |
Коефіцієнт стоячої хвилі напруги (КСХН) на кожному роз'ємі | 1.30 |
Габаритні розміри (Д х Ш х В) | 400 х 400 х 620 мм |
Вага антени | 2.6 кг |
Матеріал конструкції хвилеводу | Алюмінієвий сплав |
Тип кріплення | 4 болти М8 |
Переваги антени рупорної HORN S-діапазону двополяризаційної
Антена рупорна HORN S-діапазону двополяризаційна 2,3-2,6ГГц 50Ом Ntype female 400х400х620 має низку значних переваг, які роблять її відмінним вибором для професійних радіосистем. Високий коефіцієнт спрямованості забезпечує ефективну передачу енергії в заданому напрямку, зменшуючи втрати та збільшуючи дальність зв'язку. Можливість одночасної роботи в двох ортогональних поляризаціях підвищує пропускну здатність каналу та стійкість до багатопроменевості. Низький рівень бокових пелюсток мінімізує інтерференцію від сусідніх джерел, покращуючи якість сигналу.

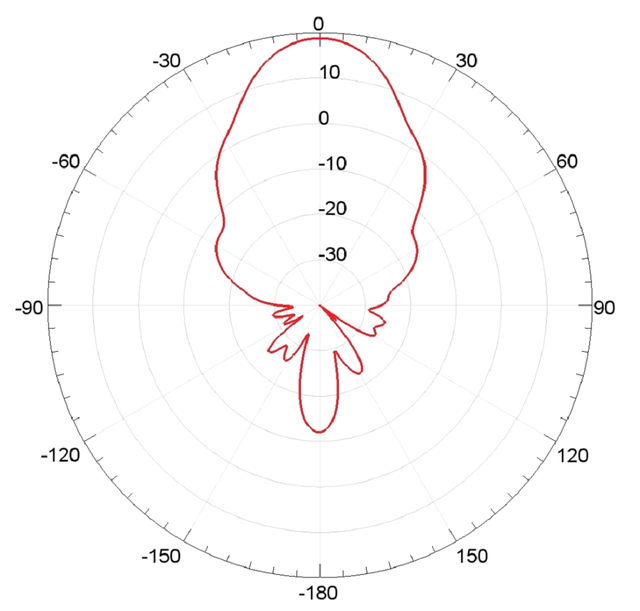

Рисунок 1. Діаграма спрямованості антени для кожної
поляризації на частоті 2,45 ГГц.
Відмінне узгодження з трактом (низький КСХН) гарантує ефективну передачу потужності без значних відбиттів. Надійна конструкція з алюмінієвого сплаву забезпечує довговічність та стійкість до корозії, а стандартні N-type роз'єми спрощують підключення та інтеграцію в існуючі системи.
Особливості двополяризаційної антени
Однією з ключових особливостей цієї антени є її двополяризаційна конфігурація. Це означає, що антена може одночасно приймати та передавати сигнали як з горизонтальною, так і з вертикальною лінійною поляризацією. Така можливість є надзвичайно важливою для багатьох сучасних комунікаційних систем, оскільки дозволяє:
- Збільшити пропускну здатність каналу шляхом використання поляризаційного мультиплексування.
- Підвищити стійкість зв'язку до завмирань, спричинених багатопроменевим поширенням радіохвиль.
- Оптимізувати роботу систем, що використовують технології MIMO (Multiple Input Multiple Output). Конструктивне виконання у вигляді пірамідального рупора на базі квадратного хвилеводу забезпечує точне формування діаграми спрямованості та ефективне випромінювання/прийом енергії у всьому робочому діапазоні частот.
Корисні функції
- Одночасний прийом та передача лінійно-поляризованих сигналів у двох ортогональних площинах.
- Ефективне спрямоване випромінювання та прийом в діапазоні 2300-2600 МГц.
- Інтеграція зі стандартними 50-омними радіочастотними трактами.
- Забезпечення високої ізоляції між поляризаціями.
Сумісність S-діапазону
Антена розроблена для роботи в S-діапазоні частот (2.3-2.6 ГГц), що робить її сумісною з широким спектром радіоелектронного обладнання та систем, які функціонують у цьому діапазоні. Цей діапазон активно використовується для:
- Систем бездротового широкосмугового доступу (наприклад, деякі стандарти Wi-Fi).
- Систем передачі відеосигналу.
- Радіорелейних ліній зв'язку.
- Спеціалізованих систем моніторингу та контролю.
- Вимірювального обладнання для аналізу радіочастотного спектру. Завдяки стандартним N-type роз'ємам, антена легко підключається до приймачів, передавачів, трансиверів, вимірювальних приладів та інших компонентів радіосистем, що працюють на цих частотах.
Комплектація рупорної антени
Стандартна комплектація рупорної антени HORN S-діапазону двополяризаційної 2,3-2,6ГГц 50Ом Ntype female 400х400х620 включає:
- Безпосередньо антену рупорну HORN S-діапазону двополяризаційну.
- Елементи для кріплення на 4 болти з різьбою М8 (болти, гайки, шайби).
- Технічний паспорт або інструкцію з експлуатації.
Пакування
Антена постачається у надійній промисловій упаковці, яка забезпечує її збереження під час транспортування. Зазвичай використовується щільний картон або дерев'яна обрешітка, що захищає антену від механічних пошкоджень та впливу навколишнього середовища. Внутрішнє пакування може включати пінопластові вставки або інші амортизуючі матеріали для фіксації антени та запобігання її зміщенню.
Висока якість виготовлення, відмінні технічні характеристики та універсальність застосування в S-діапазоні роблять цю рупорну антену HORN незамінним компонентом для побудови надійних та ефективних радіокомунікаційних систем. Якщо ви шукаєте антену з високою спрямованістю та підтримкою двох поляризацій для частот 2.3-2.6 ГГц, ця модель стане оптимальним вибором. Не пропустіть можливість покращити якість вашого бездротового зв'язку або вимірювань за допомогою цієї високопродуктивної антени.
Основні | |
---|---|
Виробник | Roks |
Країна виробник | Україна |
Тип | Спрямована |
Застосування | Вуличне |
Коефіцієнт посилення | 18 dBi |
Тип поляризації | Подвійна, Лінійна |
Вид роз'ємів | N-Type(Female) |
Кількість роз'ємів | 2 шт. |
Довжина | 400 мм |
Ширина | 400 мм |
Висота | 620 мм |
Вага | 2.6 кг |
Тип кріплення | На щоглі |
Діапазон частоти | 2300 — 2600 МГц |
Електричні характеристики | |
КСВН | 1.3 |
Ширина діаграми спрямованості за рівнем — 3 дБ (для кожної полярності) | 25 град. |
Механічні характеристики | |
Матеріал конструкції хвилевода | Алюмінієвий сплав |
- Ціна: 14 300 ₴
