Кабель коаксіальний RG58 200-3000 MГц 50 Ом
28 ₴/м
Мінімальна сума замовлення на сайті — 1000 грн
- В наявності
- Код: KB 0029 IG
- +380 (50) 330-77-99Технічна консультація
- +380 (99) 330-77-90Рахунки накладні
- +380 (50) 691-55-31
Кабель коаксіальний RG58 200-3000 MГц 50 Ом – це універсальне рішення для передачі високочастотних сигналів у різноманітних системах зв'язку та передачі даних. Він є стандартизованим типом кабелю, що широко використовується для з'єднання радіоапаратури, антенних систем, вимірювального обладнання, а також у локальних мережах та інших додатках, де потрібна надійна передача сигналу з мінімальними втратами на значні відстані. Цей кабель забезпечує ефективне узгодження імпедансу між компонентами системи, що є критично важливим для оптимальної роботи високочастотного обладнання.
Завдяки своїй конструкції та електричним характеристикам, кабель RG58 ідеально підходить для застосувань, що вимагають передачі сигналів в діапазоні частот від 200 МГц до 3000 МГц. Його 50-омний імпеданс є стандартним для більшості радіочастотних систем. Кабель забезпечує хороший рівень захисту від зовнішніх електромагнітних перешкод завдяки обплетенню з лудженої міді, що гарантує чистоту сигналу.
Основні характеристики кабелю коаксіального RG58
Характеристика | Значення |
---|---|
Ємність | 100 ± 5 пФ/м |
Імпеданс | 50 ± 2 Ом |
Швидкість поширення сигналу | 66 % |
Максимальна частота | 3000 МГц |
Максимальна напруга (RMS) | 1500 В |
Мінімальний радіус вигину | 25 мм |
Діапазон робочих температур | від -20 до 80 ℃ |

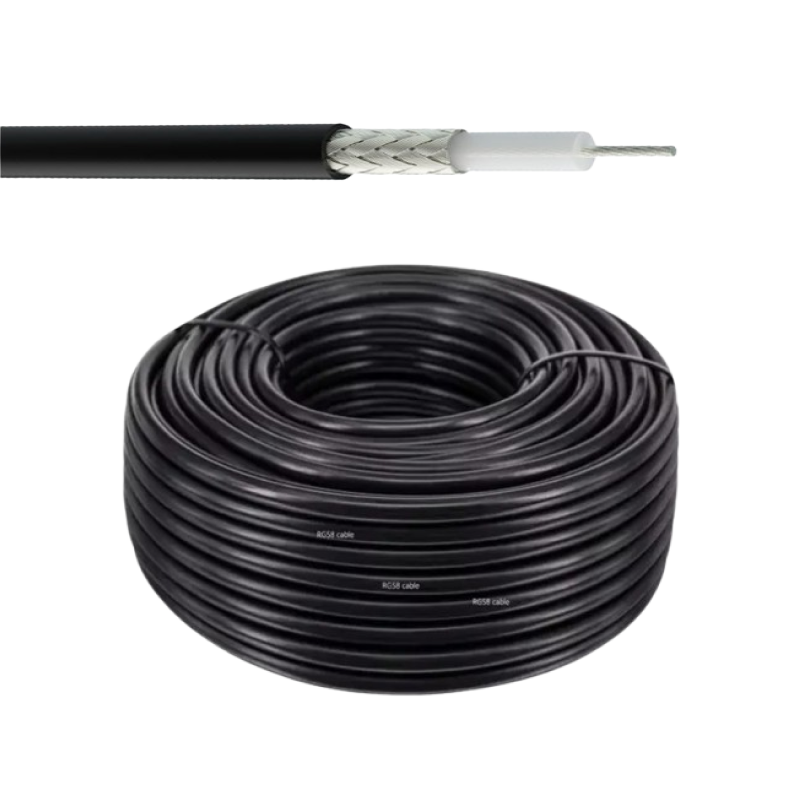

Конструкція кабелю коаксіального RG58
- Внутрішній провідник: Обміднений сталевий дріт, 19/0.18 ± 0.01 мм, сріблястий колір.
- Ізоляція: Поліетилен (PE), 2.95 ± 0.01 мм, білий колір.
- Обплетення: Луджена мідь, 3.43 ± 0.01 мм, сріблястий колір.
- Оболонка: ПВХ (PVC), 5 ± 0.01 мм, чорний колір.
Типове згасання сигналу (при 20℃):
- 200 МГц: ≤ 25.2 дБ/100м
- 400 МГц: ≤ 36.4 дБ/100м
- 900 МГц: ≤ 53.2 дБ/100м
- 1800 МГц: ≤ 76 дБ/100м
- 2000 МГц: ≤ 80.5 дБ/100м
- 2500 МГц: ≤ 96.2 дБ/100м
- 3000 МГц: ≤ 117.6 дБ/100м
Переваги кабелю коаксіального RG58
Надійність і висока якість передачі сигналу роблять кабель коаксіальний RG58 відмінним вибором для широкого спектру застосувань. Його стандартизований імпеданс 50 Ом забезпечує сумісність з переважною більшістю професійного радіочастотного обладнання. Конструкція з обмідненої сталі та обплетення з лудженої міді гарантує довговічність і стійкість до механічних навантажень, а також ефективне екранування від зовнішніх перешкод, що є ключовою перевагою кабелю коаксіального RG58. Стійкість до широкого діапазону температур дозволяє використовувати цей кабель як у приміщенні, так і на відкритому повітрі.
Особливості конструкції кабелю коаксіального RG58
Особливістю є відповідність кабелю коаксіального RG58 стандарту MIL-C-17G, що підтверджує його високу якість та надійність для використання у відповідальних системах. Використання лудженої міді в обплетенні забезпечує кращу корозійну стійкість та покращує якість паяння порівняно зі звичайною міддю. Гнучкість кабелю, обумовлена його мінімальним радіусом вигину 25 мм, спрощує монтаж та прокладання в обмеженому просторі.
Корисні функції
- Забезпечення стабільного з'єднання між радіочастотним обладнанням.
- Мінімізація втрат сигналу при передачі на високих частотах.
- Ефективне екранування від електромагнітних та радіочастотних перешкод.
- Підтримання узгодженого імпедансу в системі для оптимальної роботи.
- Можливість використання в широкому діапазоні температур.
Сумісність зі стандартами передачі даних
Кабель коаксіальний RG58 50 Ом сумісний з усіма пристроями та роз'ємами, що працюють за стандартом 50 Ом, такими як BNC, N-типу, SMA, TNC та інші. Він широко використовується в системах, що відповідають різноманітним стандартам бездротового зв'язку (наприклад, деякі стандарти Wi-Fi, GSM, 3G, 4G) та радіокомунікацій.
Комплектація кабелю коаксіального RG58
Стандартна комплектація зазвичай включає сам кабель коаксіальний RG58, намотаний на бухту або котушку відповідної довжини, залежно від замовлення. Додаткові аксесуари, такі як роз'єми або інструменти для обтискання, зазвичай купуються окремо.
Пакування
Кабель коаксіальний RG58 постачається намотаним на пластикову або картонну котушку (бухту), що забезпечує зручність зберігання, транспортування та монтажу. Котушка може бути запакована в захисну плівку або коробку для збереження цілісності кабелю.
Якщо ви шукаєте надійний та універсальний кабель для ваших радіочастотних систем, кабель коаксіальний RG58 200-3000 MГц 50 Ом стане чудовим вибором. Його високі електричні характеристики, якісна конструкція та широкий діапазон застосувань гарантують ефективну та стабільну роботу вашого обладнання. Обираючи цей кабель, ви інвестуєте в надійність та довговічність вашої системи зв'язку.
Основні | |
---|---|
Виробник | RMS |
Призначення | Для систем зв'язку |
Тип кабеля | Коаксіальний |
Застосування | Для зовнішніх робіт |
Конструкція кабелю | Гнучка |
Тип монтажу | Зовнішній |
Упаковка | Бухта |
Матеріал жили | Оміднина сталь |
Марка кабелю | RG58 |
Конструктивні особливості | |
Кількість жил | 1 |
Номінальний діаметр центральної жили | 0.9 мм |
Номінальний діаметр з оболонкою | 5 мм |
Номінальний діаметр з екраном | 3.43 мм |
Номінальна товщина стінок оболонки | 0.78 мм |
Тип захисту | Оплітка |
Матеріал захисту | Метал |
Матеріал центральної жили | Обміднений сталь |
Матеріал ізоляції | Поліетилен |
Материал оболочки | ПВХ |
Наявність екрану | Так |
Виконання 1 екрана | Дріт |
Матеріал 1 екрана | Мідь |
Колір оболонки | Чорний |
Механічні характеристики | |
Мінімальна робоча температура | -20 град. |
Максимальна робоча температура | 80 град. |
Мінімальний радіус вигину | 25 мм |
Електричні характеристики | |
Хвильовий опір | 50 Ом |
Постійна поширення | 66 % |
Користувацькі характеристики | |
Наявність екрана | Так |
- Ціна: 28 ₴/м
