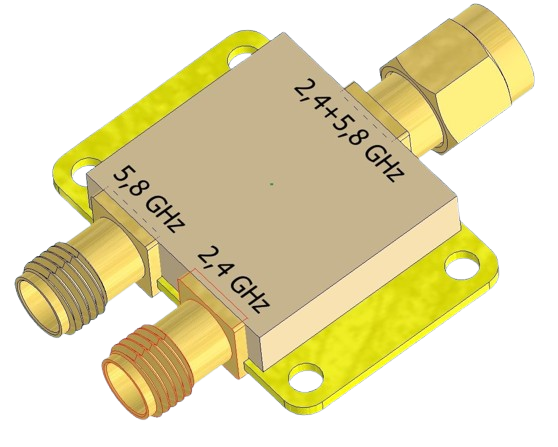

Диплексер роутера WiFi сигналов 2,4-5,8 ГГц, 2 діапазони, роз'єми SMA

Диплексер роутера WiFi сигналів 2,4-5,8 ГГц, 2 діапазони, роз'єми SMA — призначений для мультиплексування або демультиплексування в частотній області сигналів діапазонів 2,4…2,5 ГГц і 5,15…5,95 ГГц та дозволяє двом незалежним пристроям використовувати один з’єднувальний коаксіальний кабель. Він може ефективно використовувати одну антену для роботи з двома різними діапазонами частот: 2,4 ГГц та 5,8 ГГц, що є критично важливим для сучасних Wi-Fi роутерів та інших бездротових пристроїв. Це інноваційне рішення оптимізує інфраструктуру мережі, зменшуючи кількість необхідних кабелів та антен, і забезпечує більш стабільний та продуктивний зв'язок.

Диплексор характеризується невеликими габаритно-приєднувальними розмірами, низькими втратами та високими розв’язками корисних сигналів.

Використання диплексера роутера WiFi сигналів дозволяє значно покращити якість і стабільність бездротового з'єднання, особливо в умовах інтенсивного радіочастотного середовища. Завдяки розділенню діапазонів, пристрої можуть працювати на оптимальних частотах, що мінімізує взаємні перешкоди та підвищує загальну пропускну здатність мережі.

Основні характеристики диплексера роутера WiFi сигналів

Переваги диплексера роутера WiFi сигналів

Диплексер роутера WiFi сигналів має низку ключових переваг, які роблять його незамінним компонентом для сучасних бездротових мереж. По-перше, він дозволяє використовувати одну антену для двох різних частотних діапазонів (2,4 ГГц і 5,8 ГГц), що суттєво спрощує інсталяцію та зменшує кількість необхідного обладнання. По-друге, диплексер роутера забезпечує мінімальні внесені втрати сигналу, що гарантує високу ефективність передачі даних і зберігає потужність сигналу. По-третє, завдяки відмінній ізоляції між портами, цей диплексер роутера мінімізує взаємні перешкоди між діапазонами, забезпечуючи стабільну та надійну роботу мережі. Його компактні розміри та міцний металевий корпус роблять його зручним для монтажу в обмеженому просторі та забезпечують довговічність.

Особливості з'єднання

Особливість з'єднання диплексера полягає у його здатності ефективно розділяти або об'єднувати сигнали різних частот, що дозволяє одному радіоканалу працювати одночасно з двома діапазонами. Це досягається завдяки інтегрованим фільтрам, які пропускають сигнали певних частотних діапазонів до відповідних портів, блокуючи інші. Така архітектура забезпечує оптимальне використання радіочастотного спектру та мінімізує перешкоди, що є особливо важливим для забезпечення високої пропускної здатності та стабільності Wi-Fi мереж.

Диплексор має полегшений металевий корпус, який забезпечує механічну міцність та захищеність його схеми від пошкоджень та пилу. Він може бути розміщений на антенній мачті поряд з приймальними антенами. Приєднувальні роз’єми – типу SMA (гніздо).

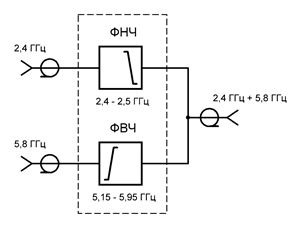

Рисунок 1. Структурна схема диплексора.Рисунок 1. Структурная схема диплексора.

До складу диплексора входять фільтр нижніх частот (ФНЧ) та фільтр верхніх частот (ФВЧ),  які сконструйовані та зібрані  на елементах із зосередженими параметрами по технології LTCC в єдиному технологічному циклі. Фільтр нижніх частот пропускає сигнали в смузі 2,4…2,5 ГГц в обох напрямках та обмежує проходження сигналів в смузі 5,15…5,95 ГГц теж в обох напрямках, а фільтр верхніх частот, навпаки,  пропускає сигнали в смузі 5,15…5,95 ГГц в обох напрямках та обмежує проходження сигналів в смузі 2,4…2,5 ГГц також в обох напрямках.

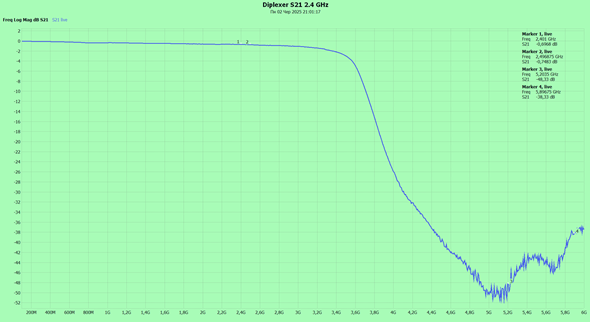

Рисунок 2. Амплітудно-частотна характеристика диплексора, канал «2,4 ГГц».

Рисунок 3. Амплітудно-частотна характеристика диплексора, канал «5,8 ГГц».

Диплексор забезпечує розв’язку сигналів робочих діапазонів частот не менше 35 дБ та їх втрати не більше 0,8 дБ.

Диплексор зберігає своє функціональне призначення в розширених діапазонах частот: 0,1…3 ГГц для низькочастотного каналу та 4,0…8 ГГц для високочастотного каналу.

Корисні функції

• Мультиплексування сигналів: Об'єднання сигналів 2,4 ГГц та 5,8 ГГц в один канал для передачі по одному кабелю.
• Демультиплексування сигналів: Розділення комбінованого сигналу на окремі потоки для 2,4 ГГц та 5,8 ГГц.
• Зниження перешкод: Ефективна фільтрація допомагає зменшити взаємний вплив різних частот.
• Оптимізація використання обладнання: Дозволяє використовувати одну дводіапазонну антену замість двох однодіапазонних.
• Покращення продуктивності Wi-Fi: Забезпечує більш стабільний та швидкий зв'язок завдяки чистому поділу частот.

Сумісність роутерів

Диплексер роутера WiFi сигналів з роз'ємами SMA сумісний з більшістю сучасних Wi-Fi роутерів та інших бездротових пристроїв, які підтримують роботу в діапазонах 2,4 ГГц та 5,8 ГГц та оснащені відповідними роз'ємами SMA. Це включає широкий спектр обладнання, від домашніх маршрутизаторів до професійних точок доступу та клієнтських пристроїв. Важливо перевірити тип роз'ємів на вашому обладнанні (SMA-female або SMA-male) для забезпечення коректного підключення. Пристрій ідеально підходить для інтеграції в існуючі Wi-Fi системи для покращення їх продуктивності та надійності.

Комплектація

У стандартну комплектацію диплексера роутера WiFi сигналів входить:

• Диплексер роутера WiFi сигналів 2,4-5,8 ГГц.
• Інструкція з експлуатації.

Додатково можуть додаватися перехідники SMA (залежить від постачальника).

Пакування

Диплексер роутера WiFi сигналів зазвичай пакується в міцну картонну коробку, яка забезпечує надійний захист пристрою від механічних пошкоджень під час транспортування. Внутрішня частина коробки може містити додатковий захисний матеріал, такий як пінопласт або пухирчаста плівка, для амортизації ударів. На упаковці зазначається основна інформація про товар, його характеристики та виробника.

Цей диплексер роутера є відмінним рішенням для тих, хто прагне оптимізувати свою бездротову мережу та досягти максимальної продуктивності. Він не тільки спрощує інфраструктуру, а й значно підвищує якість і стабільність Wi-Fi сигналу, забезпечуючи безперебійний доступ до інтернету та потокового мультимедіа. Не пропустіть можливість покращити свою мережу – оберіть цей надійний та ефективний диплексер.
