Антена логоперіодична лінійної поляризації 160-2000 МГц, 50 Ом, N-female

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 1000 грн

  • В наявності
  • Код: AN 0093 IG
Антена логоперіодична лінійної поляризації 160-2000 МГц, 50 Ом, N-female
Антена логоперіодична лінійної поляризації 160-2000 МГц, 50 Ом, N-femaleВ наявності
Ціну уточнюйте
+380503307799
  • +380 (50) 330-77-99
    Технічна консультація
  • +380 (99) 330-77-90
    Рахунки накладні
  • +380 (50) 691-55-31
+380503307799
  • +380 (50) 330-77-99
    Технічна консультація
  • +380 (99) 330-77-90
    Рахунки накладні
  • +380 (50) 691-55-31

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Антена логоперіодична лінійної поляризації 160-2000 МГц, 50 Ом, N-female призначена для ефективного прийому та передачі радіочастотних сигналів у широкому діапазоні 0,16-2 ГГц. Ця антена є незамінним інструментом для фахівців, що працюють з різноманітними радіосистемами, забезпечуючи стабільний та якісний зв'язок.

Завдяки своїм універсальним характеристикам, вона знаходить застосування в радіомоніторингу, тестуванні бездротових пристроїв, а також у наукових дослідженнях та розробках, де потрібна висока точність та надійність передачі даних. Її здатність працювати в широкому частотному діапазоні робить її ідеальним вибором для мультидіапазонних систем.

Основні характеристики логоперіодичної антени лінійної поляризації 160-2000 МГц

Назва параметру, одиниця виміру Значення параметру від виробника Зауваження
Діапазон робочих частот, ГГц 0,16-2
КСХН на вході, не більше 1.6 typ; 2.0 max
Коефіцієнт підсилення, дБ 9 typ Див. рис. 1
Ширина діаграми спрямованості за рівнем мінус 3 дБ, кут.град. 50E/70H typ Див. рис. 2
Поляризація Лінійна
Хвильовий опір входу, Ом 50
Тип роз'єму N-female Коаксіальний вхід
Габарити у зборі без кріплення 1965х845х60 мм
Габарити у зборі з кріпленням 1965х845х500 мм
Транспортні габарити 1140х500х50 мм

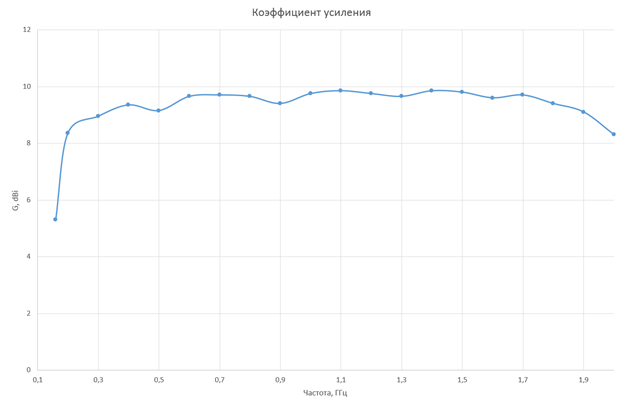

графік, коефіцієнт посилення в полосі

Рис. 1 Коефіцієнт посилення в полосі

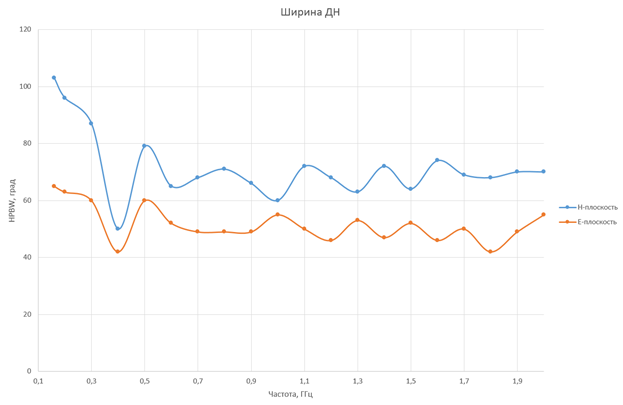

графік, ширини діаграми спрямованості в полосі



Рис.2 Ширини діаграми спрямованості в полосі

Переваги антени логоперіодичної лінійної поляризації

Ця логоперіодична антена лінійної поляризації 160-2000 МГц має низку значних переваг, що роблять її однією з кращих у своєму класі. Серед них:

  • Широкий робочий діапазон частот: Антена охоплює частоти від 160 МГц до 2000 МГц, що дозволяє використовувати її для прийому та передачі сигналів у різноманітних стандартах і застосуваннях без необхідності зміни обладнання.
  • Високий коефіцієнт підсилення: Значення коефіцієнта підсилення в 9 дБ (типове) забезпечує ефективний прийом навіть слабких сигналів та потужну передачу.
  • Оптимальний КСХН: Типове значення КСХН 1.6 свідчить про чудове узгодження антени з лінією передачі, що мінімізує втрати сигналу та максимізує ефективність.
  • Можливість зміни поляризації: Функція розвороту кріплення дозволяє легко змінювати поляризацію на протилежну, адаптуючись до конкретних умов зв'язку.
  • Надійність та довговічність: Виготовлена з якісних матеріалів, антена логоперіодична лінійної поляризації розрахована на тривалий термін служби та експлуатації в різних умовах.

Особливості антени

Антена логоперіодична лінійної поляризації 160-2000 МГц, 50 Ом, N-female вирізняється своєю адаптивністю та конструктивними рішеннями. Вона є логоперіодичною антеною, що забезпечує стабільні характеристики в усьому широкому діапазоні частот. Вхід антени коаксіальний, з використанням надійного роз'єму N-female, що гарантує міцне з'єднання та мінімізує втрати сигналу. Можливість зміни поляризації шляхом простого розвороту кріплення (кронштейну) значно розширює її функціональні можливості, дозволяючи адаптувати антену до специфічних умов прийому/передачі.

Корисні функції

  • Прийом і передача сигналів у широкому діапазоні 0,16-2 ГГц.
  • Можливість зміни поляризації на протилежну за допомогою розвороту кріплення (кронштейну).
  • Легке транспортування завдяки знімним низькочастотним вібраторам.

Сумісність логоперіодичної антени

Антена логоперіодична лінійної поляризації 160-2000 МГц є сумісною з широким спектром радіочастотного обладнання, що використовує коаксіальний кабель з роз'ємом N-type. Вона ідеально підходить для використання з:

  • Радіоприймачами та передавачами
  • Аналізаторами спектру
  • Векторними аналізаторами мереж
  • Радіостанціями
  • Тестовим обладнанням для радіочастотних систем

Комплектація

Комплект антени логоперіодичної лінійної поляризації 160-2000 МГц складається з наступних складових частин:

  • Антена – 1 шт. (позначення ANT)
  • Вібратори знімні – 8 шт. (позначення VIB). Ці вібратори є знімними для зменшення поперечного габариту при транспортуванні.
  • Паспорт – 1 шт. (позначення ПС)

Пакування

Антена логоперіодична лінійної поляризації постачається в упаковці, що забезпечує її безпечне транспортування. Транспортні габарити становлять 1140х500х50 мм, що дозволяє зручно перевозити антену навіть у розібраному вигляді.

Не пропустіть можливість придбати цю високоякісну антену логоперіодичної лінійної поляризації 160-2000 МГц. Вона стане надійним рішенням для ваших потреб у радіозв'язку, гарантуючи стабільність та ефективність. Інвестуйте у якість, яка принесе результат!

Характеристики
Основні
ВиробникRoks
Країна виробникУкраїна
ТипСпрямована
ЗастосуванняВуличне
Тип поляризаціїЛінійна
Вид роз'ємівN-Type(Female)
Довжина1965 мм
Ширина845 мм
Висота500 мм
Тип кріпленняНа кронштейні
Електричні характеристики
Робочі діапазони частот, МГц160-2000
Імпеданс50 Ом
КСВН на вході1.6 typ / 2.0 max
