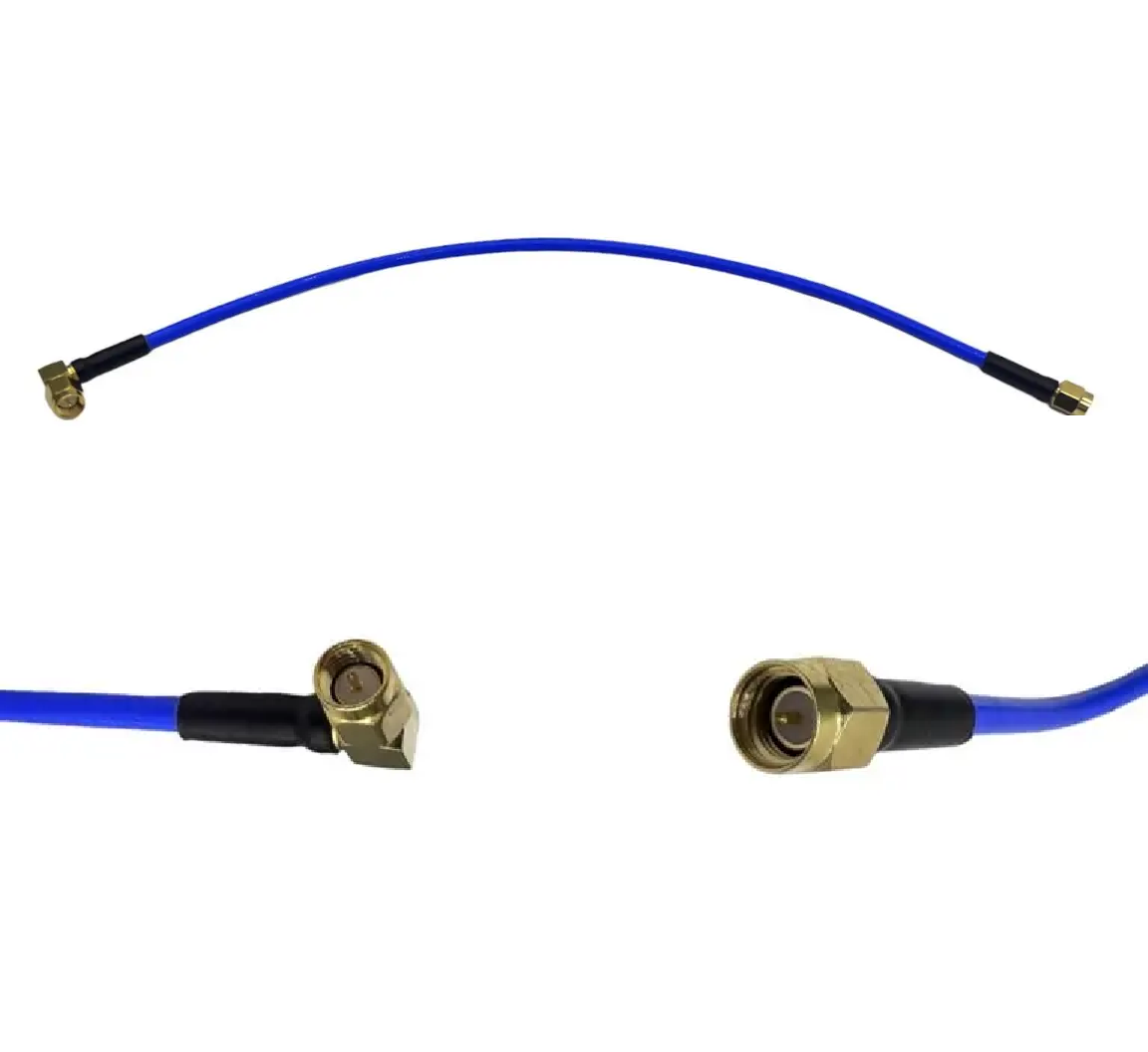

Пігтейл SMA male прямий - SMA male кутовий RG405, 30 см, 50 Ом

Пігтейл SMA male - SMA male RG405 - високочастотна коаксіальна кабельна збірка завдовжки 30 см з одним прямим та одним кутовим роз'ємом SMA male (90°). Виріб призначений для з'єднання радіочастотних модулів, антен, вимірювальних приладів та іншого обладнання з хвильовим опором 50 Ом.

Збірка виготовлена на основі коаксіального кабелю RG405 з номінальним хвильовим опором 50 Ом. Кутовий роз'єм забезпечує зручне підключення в умовах обмеженого простору, зокрема всередині корпусів радіоелектронних пристроїв.

Завдяки компактній конструкції пігтейл використовується для формування коротких радіочастотних з'єднань, де важливі правильне узгодження, ефективне екранування та надійне механічне встановлення.

Технічні характеристики пігтейла SMA male - SMA male RG405 30 см

Характеристика Значення
Тип виробу Високочастотна кабельна збірка, пігтейл
Виробник готової збірки ROKS
Тип кабелю RG405
Конструкція кабелю Формувальна коаксіальна, згідно з описом виробу
Роз'єм 1 SMA male, прямий
Роз'єм 2 SMA male, кутовий 90°
Хвильовий опір 50 Ом
Довжина 30 см
Заявлена робоча частота До 18 ГГц
Номінальний діаметр центральної жили 0,52 мм
Матеріал центральної жили Обміднена сталь
Діелектрик PTFE
Зовнішня оболонка FEP
Діаметр кабелю з оболонкою 2,65 мм
Номінальна електрична ємність 96,8 пФ/м
Мінімальний радіус вигину 25 мм
Колір оболонки Синій
Країна виробництва Україна

Для кого підходить високочастотний пігтейл SMA male RG405?

Кутовий пігтейл SMA male 30 см для радіочастотних модулів

Кабельна збірка використовується для з'єднання радіочастотних плат, приймально-передавальних модулів, генераторів сигналів та інших електронних пристроїв з відповідними роз'ємами SMA female. Кутова конструкція одного з роз'ємів дозволяє компактно розміщувати кабель усередині корпусу.

Коаксіальний кабель RG405 50 Ом для лабораторних вимірювань

Пігтейл може використовуватися для підключення радіочастотних компонентів до вимірювальних приладів, зокрема аналізаторів спектра, генераторів сигналів та векторних аналізаторів кіл, за умови відповідності роз'ємів і робочих частот.

Пігтейл SMA male кутовий для Wi-Fi та бездротового обладнання

Збірка може використовуватися в радіочастотних трактах бездротового обладнання, включно із системами Wi-Fi 2,4 / 5,8 ГГц, якщо підключені пристрої оснащені сумісними роз'ємами та розраховані на хвильовий опір 50 Ом.

ВЧ кабель SMA male - SMA male для компактних електронних блоків

Поєднання прямого та кутового роз'ємів зручне для з'єднання компонентів в обмеженому просторі, де прямий вихід кабелю може створювати небажане механічне навантаження на роз'єм.

Особливості конструкції кабельної збірки RG405 з кутовим SMA

Формувальний коаксіальний кабель RG405 для компактного монтажу

У вихідному описі використано кабель RG405 у формувальному виконанні Conformable. Такий кабель дозволяє задавати потрібну геометрію під час монтажу та зберігати форму після встановлення. Конкретне виконання кабелю необхідно враховувати під час вибору допустимого радіуса вигину.

Прямий і кутовий роз'єми SMA male для ВЧ-з'єднань 50 Ом

З одного боку пігтейла встановлено прямий роз'єм SMA male, з іншого - кутовий роз'єм SMA male 90°. Обидва призначені для з'єднання з відповідними портами SMA female. Перед підключенням потрібно переконатися, що роз'єми мають стандартну, а не зворотну полярність RP-SMA.

Екранування коаксіального кабелю RG405 у радіочастотному тракті

Металевий зовнішній провідник коаксіального кабелю забезпечує екранування сигнального тракту. Якість екранування готової збірки також залежить від конструкції роз'ємів і правильності їх встановлення.

Переваги високочастотного пігтейла SMA male RG405 30 см

  • Довжина 30 см. Підходить для коротких з'єднань між розташованими поруч компонентами.
  • Кутовий роз'єм SMA male 90°. Полегшує підключення в обмеженому просторі.
  • Хвильовий опір 50 Ом. Дозволяє використовувати збірку у відповідних радіочастотних трактах.
  • Кабель RG405. Призначений для компактних високочастотних з'єднань.
  • Два встановлені роз'єми. Збірка готова до підключення до сумісного обладнання.

Комплектація пігтейла SMA male - SMA male RG405

  • Кабельна збірка SMA male прямий - SMA male кутовий, RG405, 30 см - 1 шт.

Перед підключенням перевіряйте тип роз'ємів, частотну сумісність та допустимий радіус вигину кабелю. Не допускайте надмірного механічного навантаження на роз'єми SMA.
