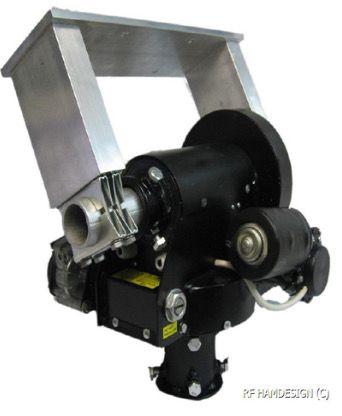

Двохкоординатний (Az&El) поворотний пристрій

Двохкоординатний  (Az&El) поворотний пристрій

Поворотний пристрій RAS - потужний антенний ротатор, розроблений для дистанційного управління  антенами середнього та великого розміру та повного їх контролю за допомогою електронного блоку управління та можливістю автоматичного стеження при підключенні до комп'ютеру.

Технічні характеристики:

Технічні характеристики SPID RAS:

•  Подвійний металевий черв'ячний редуктор для утримання положення на вітровому навантаженні.

• Низьковольтний двигун постійного струму з високим крутним моментом.

•  Магнітний герконовий перемикач видає 1 імпульс на градус.

• Низький люфт.

•  Використовує 8-жильне кабельне з'єднання (4 для кожного ротатора/двигуна)

• Робоча напруга від 12 В. до максимальної 18 В. постійного струму

AZ & EL ROTOR CONTROLLER:
- Вбудований комп'ютерний інтерфейс (USB)
- Ручне або комп'ютерне керування.
- Роздільна здатність 1 градус.
- Емулює протокол Yaesu GS-232 або використовує власний протокол SPID.
(Примітка: У режимах емуляції можна використовувати тільки найпростіші команди)
- Модифікована «миша» поставляється для легкого ручного управління.

Контролер ротора MD-03 постачається з:
- Комплектом роз'ємів
- Вбудованим інтерфейсом відстеження для ротаторів азимута, висоти і X/Y
- Прошивкою (легко зробити користувачем)
- Доступом до нашої сторінки підтримки /HR (як прошити MD-03)
- Документацією з налаштування (PDF) для початку роботи з контролером MD-03
- Доступні опції: модуль Ethernet.
- Посилений кронштейн для кріплення антени
- Ротатор AZ і EL можна монтувати на трубі діаметром до 68 мм.
Максимальний діаметр труби для підйому становить 51 мм.
Доступний посилений кронштейн для кріплення, наприклад, 3-метрової антени на ротаторі.

Поворотний пристрій:
- Подвійна металева черв'ячна пара, яка запобігає провертанню під дією вітру.
- Високий крутний момент, двигун постійного струму з низькою напругою (12-24 В).
- Герконовий датчик: 1 імпульс відповідає 1 градусу обертання.
- Мінімальний механічний люфт.
- Посадковий діаметр труби - до 68 мм.
- Кабель із 4-х провідників.
- Несуча горизонтальна траверса з діаметром до 53 мм.

Контролер:
- Подвійний цифровий індикатор із зеленим підсвічуванням для зчитування даних.
- Можливість керування: ручне або через комп'ютер.
- Точність позиціонування 1 (0.5) градус.
- Підтримка емуляції протоколу Yaesu GS-232 або використання власного протоколу SPID.
- Можливість налаштування граничних кутів повороту.
- Оновлена комп'ютерна модифікована «мишка» призначена для зручного ручного керування.

Azimuth & Elevation Rotator RAS:
Комплект Rotator RAS складається з:
- Поворотний механізм - Rotor RAS;
- Блок керування - Rot2Prog;
- Блок живлення;
- Додатковий маніпулятор типу "мишка";
- Роз'єм, для під'єднання кабелю до блоку керування;
- USB-кабель для підключення до комп'ютера.
- CD-диск з інструкцією і тестовим програмним забезпеченням.

(Вага комплекту з упаковкою: 17Kg)
