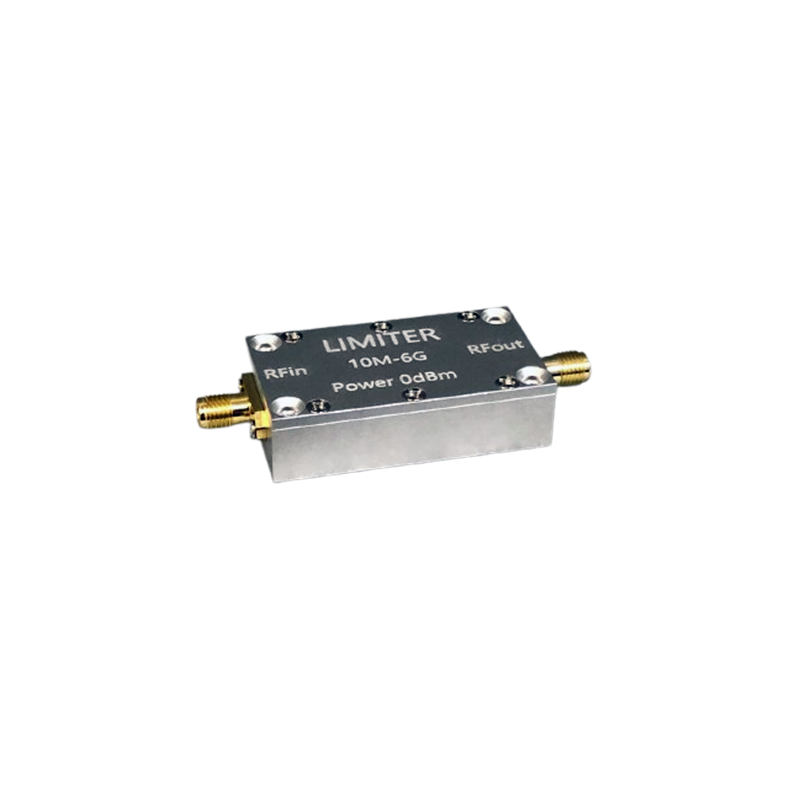

PIN-діодний RF обмежувач 10-6000 МГц, 0 dBm, 50 Ом, SMA, у металевому корпусі

PIN-діодний RF обмежувач сигналу 10 МГц - 6 ГГц, <0 dBm, SMA-female, 50 Ом

PIN-діодний RF обмежувач сигналу 10 МГц - 6 ГГц - це пасивний радіочастотний пристрій для захисту чутливого обладнання від перевантаження, імпульсних впливів, надмірного рівня сигналу та випадкового перевищення потужності у приймальному або вимірювальному RF-тракті.

Обмежувач встановлюється послідовно у 50-омний радіочастотний тракт і допомагає знизити ризик пошкодження приймачів, малошумних підсилювачів LNA, SDR-приймачів, аналізаторів спектра та іншого обладнання з чутливими RF-входами.

Модель працює в широкому діапазоні частот 10 МГц - 6 ГГц, має рівень обмеження менше 0 dBm, максимальну допустиму потужність 20 dBm та оснащена роз'ємами SMA-female. Металевий екранований корпус забезпечує механічний захист внутрішньої плати та зручне встановлення у лабораторні, приймальні й тестові RF-системи.

Технічні характеристики PIN-діодного RF обмежувача

Призначення PIN-діодного RF обмежувача 10 МГц - 6 ГГц

• Захист малошумних підсилювачів LNA. Обмежувач допомагає знизити ризик пошкодження вхідних каскадів при появі надмірного рівня сигналу.
• Захист SDR-приймачів. Пристрій може встановлюватися перед входом SDR-модуля для додаткового захисту приймального тракту.
• Захист аналізаторів спектра. Обмежувач може використовуватися перед входом вимірювального приладу, якщо частотний діапазон і рівень сигналу відповідають характеристикам пристрою.
• Робота з GPS, Wi-Fi, 5G та ISM-діапазонами. Діапазон до 6 ГГц дозволяє застосовувати обмежувач у багатьох сучасних RF-системах.
• Лабораторні RF-вимірювання. Пристрій підходить для тестових стендів, приймальних трактів, навчальних радіотехнічних проєктів та експериментальних схем.
• Захист 50-омних радіочастотних трактів. Обмежувач сумісний з обладнанням, кабелями, антенами, фільтрами та вимірювальними пристроями з хвильовим опором 50 Ом.

Важлива технічна інформація

Рівень обмеження менше 0 dBm означає, що пристрій починає обмежувати сигнал приблизно біля рівня 1 мВт. Це важливо для захисту чутливих входів LNA, SDR-приймачів, аналізаторів спектра та іншого обладнання з обмеженим допустимим рівнем вхідної потужності.

PIN-діодний обмежувач не є підсилювачем і не покращує чутливість приймальної системи. Його основне завдання - обмежити надмірний рівень сигналу та захистити обладнання, підключене після нього.

Під час використання потрібно враховувати, що будь-який пасивний елемент у RF-тракті має внесені втрати. Через це загальна чутливість приймальної системи може незначно знизитися, однак обладнання після обмежувача отримує додатковий захист від перевантаження.

Якщо перед обмежувачем встановлено підсилювач або інший активний каскад, потрібно враховувати коефіцієнт підсилення, рівень сигналу на вході та допустиму потужність обладнання після обмежувача.

Особливості конструкції та функціонал

• Широкий діапазон 10 МГц - 6 ГГц. Обмежувач підходить для багатьох RF-діапазонів, включно з VHF, UHF, GPS, Wi-Fi, 5G, ISM та іншими високочастотними системами.
• Рівень обмеження менше 0 dBm. Пристрій починає обмежувати сигнал приблизно біля рівня 1 мВт, що актуально для захисту чутливих входів приймального та вимірювального обладнання.
• Пасивна робота без живлення. PIN-діодний RF обмежувач не потребує зовнішнього джерела живлення та працює без додаткового керування.
• Екранований металевий корпус. Корпус захищає внутрішню плату від механічних пошкоджень і зменшує вплив зовнішніх електромагнітних наведень.
• Низькі внесені втрати. Пристрій має контрольований вплив на корисний сигнал у робочому діапазоні, що важливо для приймальних трактів і вимірювань.
• Сумісність із 50-омними RF-системами. Обмежувач розрахований на роботу з обладнанням, кабелями, антенами, фільтрами, підсилювачами та вимірювальними приладами з хвильовим опором 50 Ом.
• SMA-female роз'єми. Стандартні SMA-гнізда забезпечують просте підключення до більшості сумісного радіочастотного обладнання.
• Компактний формат. Розміри корпусу 45 x 25 x 12 мм дозволяють використовувати обмежувач у портативних, лабораторних і стаціонарних RF-системах.

Переваги використання RF обмежувача сигналу

• Захист обладнання від перевантаження. Обмежувач допомагає знизити ризик пошкодження приймачів, підсилювачів, аналізаторів спектра та інших RF-пристроїв при надмірному рівні сигналу.
• Робота у широкому частотному діапазоні. Діапазон 10 МГц - 6 ГГц охоплює багато поширених радіочастотних застосувань.
• Рівень обмеження для чутливих входів. Значення менше 0 dBm підходить для захисту обладнання, яке не розраховане на високі рівні вхідної потужності.
• Відсутність потреби у живленні. Пристрій не потребує окремого блока живлення або керування.
• Механічна надійність. Металевий корпус краще захищає плату та компоненти порівняно з відкритими модулями.
• Просте встановлення у RF-тракт. Підключення здійснюється через стандартні SMA-female роз'єми.
• Підходить для лабораторії та практичного використання. Обмежувач можна застосовувати у вимірювальних стендах, приймальних системах, тестових трактах і радіоаматорських проєктах.

Сумісність та підключення

PIN-діодний RF обмежувач SMA підключається послідовно у 50-омний радіочастотний тракт. Найчастіше його встановлюють перед входом пристрою, який потрібно захистити: приймачем, LNA, SDR-модулем, аналізатором спектра або іншим чутливим RF-обладнанням.

Обмежувач сумісний з такими типами обладнання:

• малошумні підсилювачі LNA;
• SDR-приймачі;
• аналізатори спектра;
• RF-приймачі;
• антенні тракти;
• фільтри;
• генератори сигналів;
• лабораторні вимірювальні стенди;
• кабелі та перехідники з хвильовим опором 50 Ом.

Для систем із хвильовим опором 75 Ом цей обмежувач не є оптимальним рішенням, оскільки розрахований саме на 50-омні RF-тракти. Використання у 75-омних системах може призвести до додаткових втрат та неузгодження.

Рекомендації з використання

• Встановлюйте обмежувач перед чутливим входом. Наприклад, перед SDR-приймачем, LNA або аналізатором спектра.
• Враховуйте внесені втрати. У приймальних системах із дуже слабкими сигналами обмежувач може незначно знизити загальну чутливість.
• Перевіряйте допустимий рівень потужності. Не перевищуйте максимальну допустиму потужність 20 dBm.
• Враховуйте підсилення попередніх каскадів. Якщо перед обмежувачем є підсилювач, фактична потужність на вході обмежувача може бути значно вищою.
• Не використовуйте як підсилювач. Пристрій призначений для обмеження рівня сигналу та захисту обладнання, а не для підсилення або частотної селекції.
• Дотримуйтеся хвильового опору 50 Ом. Для коректної роботи кабелі, перехідники, антени та обладнання повинні бути сумісні з 50-омним трактом.

Поширені питання

Чи потрібне живлення для цього обмежувача?
Ні. Це пасивний RF обмежувач, який не потребує зовнішнього живлення.

Що означає рівень обмеження 0 dBm?
0 dBm відповідає приблизно 1 мВт потужності. Пристрій призначений для обмеження надмірного рівня сигналу до безпечнішого значення для обладнання після нього.

Чи покращує обмежувач чутливість приймача?
Ні. Обмежувач не підсилює сигнал і не покращує чутливість. Через внесені втрати чутливість системи може незначно знизитися, але обладнання отримує додатковий захист від перевантаження.

Чи можна використовувати цей обмежувач з аналізатором спектра?
Так. Його можна встановлювати перед входом аналізатора спектра як додатковий захисний елемент, якщо рівень сигналу та частотний діапазон відповідають характеристикам пристрою.

Чи підходить обмежувач для Wi-Fi, GPS та 5G-систем?
Так. Частотний діапазон 10 МГц - 6 ГГц охоплює GPS 1,5 ГГц, Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц, 5G 3,5 ГГц та інші поширені RF-діапазони.

Чи можна підключати обмежувач безпосередньо до антени?
Так. Його можна встановити між антеною та входом приймача або підсилювача, якщо система має хвильовий опір 50 Ом та використовує сумісні SMA-з'єднання.

Комплектація

• PIN-діодний RF обмежувач сигналу 10 МГц - 6 ГГц у металевому корпусі - 1 шт.
• Захисне пакування для транспортування - 1 шт., якщо передбачено постачанням.

Пакування

Обмежувач постачається у захисному пакуванні, яке зменшує ризик пошкодження металевого корпусу, SMA-female роз'ємів і внутрішніх компонентів під час транспортування та зберігання.

Гарантія та сервіс

PIN-діодний RF обмежувач є пасивним радіочастотним компонентом. Для стабільної роботи потрібно дотримуватися робочого діапазону 10 МГц - 6 ГГц, не перевищувати максимальну допустиму потужність 20 dBm, використовувати 50-омний тракт і сумісні SMA-з'єднання.

У ПрАТ “РОКС” можна замовити PIN-діодний RF обмежувач сигналу 10 МГц - 6 ГГц з рівнем обмеження менше 0 dBm, максимальною допустимою потужністю 20 dBm, SMA-female роз'ємами, хвильовим опором 50 Ом і металевим екранованим корпусом для захисту SDR-приймачів, LNA, аналізаторів спектра, приймальних трактів, лабораторних стендів та іншого чутливого RF-обладнання.
