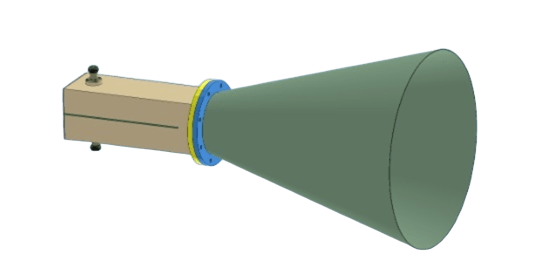

Антена рупорна WI-FI 2050-2650 МГц, 50 Ом, 17,0 дБ, N-тип гніздо, кругова LHCP+RHCP поляризація, S-діапазон, 305×305×600 мм 1,6 кг

 Забезпечте максимальну ефективність прийому та передачі сигналу з цією високоспрямованою рупорною антеною. Розроблена для роботи в S-діапазоні (2050-2650 МГц), вона підтримує одночасну кругову поляризацію (LHCP та RHCP), що робить її ідеальним рішенням для професійних систем зв'язку, Wi-Fi мостів та експериментальних установок, де потрібна висока якість і стабільність передачі даних. Застосовується в системах радіоелектронної розвідки (РЕР) і системах радіоелектронної боротьби (РЕБ) на лініях бойового зіткнення (ЛБС), а також для системи керування в режимі Simplex/Duplex для літальних апаратів (БПЛА), для виносних пультів безпілотників і гарантує чистий і стабільний прийом та передачу лінійно-поляризованих сигналів у критично важливому діапазоні частот.

Призначення

• Прийом та передача сигналів в широкому діапазоні частот 2050 – 2650 МГц (S-діапазон).

• Робота з сигналами, що мають кругову поляризацію (як ліву LHCP, так і праву RHCP) одночасно.

• Застосування у професійних системах зв'язку, радіомоніторингу, вимірювальних комплексах та Wi-Fi мережах, що працюють у вказаному діапазоні.

• Використання в коаксіальних фідерних трактах із хвильовим опором 50 Ом.

Технічні характеристики

Рисунок 1. Діаграма спрямованості антени на частоті 2,45 ГГц.

Матеріали та конструкція

• Тип антени: Конічний рупор на базі прямокутного хвилеводу.

• Матеріал: Використовується алюмінієвий сплав для забезпечення легкості та стійкості.

• Основа хвилеводу: Прямокутний хвилевід 76 х 76 мм.

• Роз'єми: Вмонтовані два коаксіально-хвилеводних переходи з роз'ємами N-типу («гніздо») для підключення фідерного тракту.

Функції та можливості

Антена забезпечує високу спрямованість і низький рівень бокових пелюсток, що дозволяє мінімізувати вплив сторонніх джерел перешкод і сфокусувати енергію в потрібному напрямку. Гарне узгодження (КСХН ≤ 1,5) з 50-омним фідерним трактом гарантує мінімальні втрати потужності та максимальну ефективність системи. Підтримка одночасної кругової LHCP та RHCP поляризації є ключовою перевагою для спеціалізованих систем, що використовують цей тип сигналу.

Для випробувальних полігонів і спеціалізованих систем зв’язку, таких як прийом у системах радіоелектронної розвідки (РЕР) і системах радіоелектронної боротьби (РЕБ) на лініях бойового зіткнення (ЛБЗ), а також для системи керування в режимі Simplex/Duplex для літальних апаратів. Конструкція забезпечує добре узгодження з коаксіальним фідерним трактом на 50 Ом.

Сумісність

• Радіообладнання S-діапазону (2050-2650 МГц).

• Передавачі та приймачі з хвильовим опором 50 Ом.

• Коаксіальні кабелі та фідерні лінії, сумісні з роз'ємом N-типу («штекер»).

• Системи, що вимагають використання кругової поляризації (LHCP та RHCP).

• Wi-Fi 802.11b/g/n/ax обладнання, що працює на частотах 2.4 ГГц (частково покривається діапазоном).

Переваги

• Широкий робочий діапазон в S-діапазоні (2050-2650 МГц) для універсальності застосування.

• Високий коефіцієнт спрямованості (17,0 дБ), що забезпечує збільшену дальність зв'язку та якість сигналу.

• Одночасна підтримка кругової поляризації (LHCP+RHCP) для спеціалізованих систем.

• Низький КСХН (≤ 1,5), що гарантує ефективну передачу потужності.

• Надійна конструкція з алюмінієвого сплаву та компактна вага (1,6 кг).

• Низький рівень бокових пелюсток для підвищення завадостійкості.

• Стандартний роз'єм N-типу для простого підключення.

Комплектація

1. Антена рупорна кругової поляризації (1 шт.)

2. Кріпильний комплект (1 шт.)

3. Технічний паспорт / Інструкція з експлуатації (1 шт.)

Пакування

• Тип: Картонна коробка або спеціалізований захисний футляр.

• Забезпечення захисту: Внутрішні амортизуючі матеріали (пінопласт, м'яка вкладка) для захисту від механічних пошкоджень.

• Маркування: Нанесене маркування із назвою товару, основними характеристиками та обережним поводженням.

• Розмір та вага: Відповідає габаритам антени та додатковим елементам (орієнтовно 305 × 305 × 600 мм + пакування, вага до 2 кг).

Гарантія та сервіс

У разі виникнення питань щодо експлуатації або несправностей, зверніться до нашого сервісного центру.
