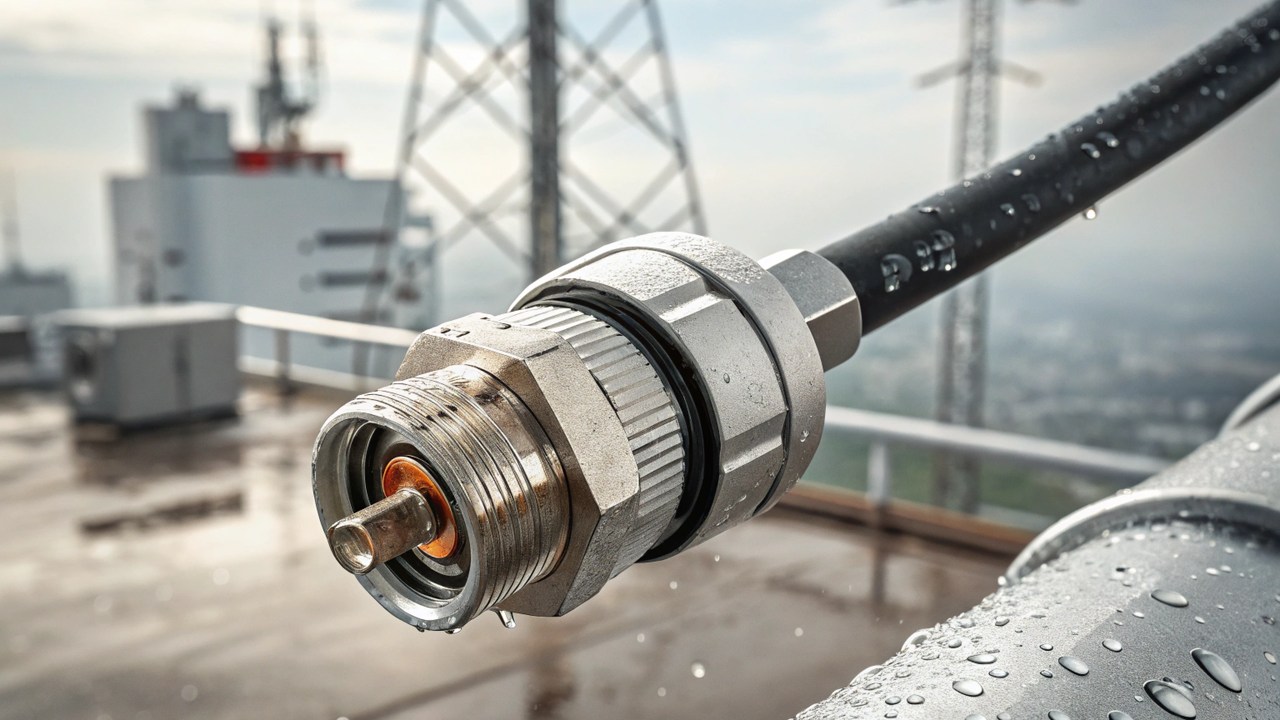

Герметичні коаксіальні роз'єми - надійний захист у складних умовах експлуатації

За багато років роботи з кабельною продукцією, антенами, роз'ємами та пігтейлами я бачив чимало проблем, спричинених неправильним вибором компонентів. Одна з найпоширеніших – це вихід з ладу обладнання через вплив навколишнього середовища. Дощ, сніг, пил, екстремальні температури – все це може стати справжнім випробуванням для вашої радіоелектронної апаратури. І якщо ви колись стикалися з "плаваючим" сигналом на базовій станції, або з повним зникненням зв'язку в дощову погоду, то чудово розумієте, про що я говорю. Це не просто неприємність, це реальні фінансові втрати, втрата часу та, що найважливіше, репутації.

Саме тому тема герметичних коаксіальних роз'ємів є не просто актуальною, а життєво важливою. Вибір правильного роз'єму – це не просто "дрібниця", це інвестиція в стабільність та довговічність вашої системи. Чому варто читати цю статтю? Тому що я поділюся з вами багаторічним досвідом, що ґрунтується на тисячах налаштованих антен та сотнях відремонтованих систем. Я розповім про типові помилки, дам практичні поради та покажу, як уникнути проблем, що коштують нервів та грошей. У цій статті ви знайдете не просто сухі факти, а знання, перевірені практикою, а також мої власні напрацювання, яких ви не зустрінете у конкурентів.

Ворог №1: Як волога нищить коаксіальні роз'єми

Пам'ятаю випадок, коли до нас звернувся оператор мобільного зв'язку з проблемою: після кожного сильного дощу у них зникав сигнал на одній з базових станцій. Виявилося, що монтажники встановили звичайні роз'єми без належного захисту, і вода банально потрапляла всередину. Корозія, окислення – і ось вам, будь ласка, втрати сигналу, а то й повне коротке замикання. Ця проблема, до речі, не така вже й рідкісна, як може здатися. До 30% збоїв у зовнішніх радіосистемах, з якими ми стикалися, були пов'язані саме з проникненням вологи в роз'єми.

Волога – це не просто вода. Це вода з домішками, з частинками пилу, солі, хімічних реагентів, які активно руйнують металеві контакти. Коли волога проникає в роз'єм, вона створює електроліт, що прискорює корозійні процеси. З часом це призводить до збільшення опору, зниження потужності сигналу та, в кінцевому підсумку, до повного виходу роз'єму з ладу.

Механізми проникнення вологи: мікротріщини та капілярний ефект

Деякі вважають, що достатньо просто щільно закрутити роз'єм. Але це далеко не завжди гарантує герметичність. Волога може проникати кількома шляхами:

• Через мікротріщини в корпусі: Неякісні роз'єми або ті, що зазнали механічних пошкоджень, можуть мати невидимі оку тріщини.
• Капілярний ефект: Вода здатна проникати вздовж кабелю під оплетку, а потім і всередину роз'єму. Це особливо актуально для кабелів, що мають пошкоджену зовнішню оболонку.
• Ненадійне з'єднання: Якщо роз'єм не був належним чином обтиснутий або припаяний, залишаються щілини, через які легко проникає волога.

Пам'ятайте: якісний монтаж – це половина успіху. Навіть найдорожчий герметичний роз'єм не врятує, якщо його встановити неправильно.

Типи герметичних коаксіальних роз'ємів: вибираємо оптимальний варіант

Вибір герметичного коаксіального роз'єму залежить від багатьох факторів: типу кабелю, частотного діапазону, потужності сигналу, а головне – від умов експлуатації. Я бачив, як люди намагалися зекономити на роз'ємах для зовнішніх антен, а потім платили втричі дорожче за ремонт та заміну обладнання. Тому я завжди раджу звертати увагу на перевірені рішення.

Різновиди герметизації: від ущільнювальних кілець до термоусадки

На ринку представлено декілька основних типів герметичних роз'ємів:

• Роз'єми з гумовими ущільнювальними кільцями (O-rings): Це найпоширеніший тип. Гумові кільця забезпечують щільне прилягання, запобігаючи проникненню вологи. Важливо, щоб ці кільця були виготовлені з якісних матеріалів, стійких до ультрафіолету та перепадів температур. Я особисто перевіряв такі роз'єми на морозі до -30°C, і вони чудово тримали герметичність.
• Роз'єми з наповнювачами (гелем): Деякі роз'єми містять всередині спеціальний гідрофобний гель, який повністю заповнює простір і витісняє повітря та вологу. Це дуже надійний варіант, особливо для підземних комунікацій або в умовах високої вологості.
• Термоусаджувальні трубки: Після встановлення роз'єму на кабель можна додатково використовувати термоусаджувальні трубки зі спеціальним клейовим шаром. При нагріванні трубка щільно обжимає роз'єм і кабель, створюючи додатковий шар захисту. Це, по суті, "другий ешелон оборони" і я завжди рекомендую його використовувати, особливо для критичних вузлів.
• Герметичні бокси: Для повного захисту з'єднань, особливо якщо їх багато, можна використовувати спеціальні герметичні бокси з класом захисту IP67 або IP68. Це дозволяє розмістити роз'єми всередині, повністю ізолюючи їх від зовнішнього середовища.

Ось невелика порівняльна таблиця типів герметизації:

Не економте на дрібницях! Вартість одного якісного герметичного роз'єму часто менша за вартість одного виїзду сервісної бригади.

Стандарти захисту IP: що потрібно знати про ступінь герметичності

Коли ми говоримо про герметичні роз'єми, ми не можемо обійти стороною стандарти захисту, зокрема IP (Ingress Protection). Цей міжнародний стандарт (IEC 60529) визначає рівень захисту від проникнення твердих частинок (пилу) та рідин (води). Я завжди раджу звертати увагу на ці цифри, адже саме вони дають чітке уявлення про можливості роз'єму.

Розшифровка IP-коду: від пилу до занурення у воду

IP-код складається з двох цифр:

• Перша цифра (від 0 до 6) вказує на ступінь захисту від проникнення твердих сторонніх предметів та пилу. Наприклад, IP6X означає повний захист від пилу.
• Друга цифра (від 0 до 8) вказує на ступінь захисту від проникнення води. Наприклад, IPX7 означає захист від короткочасного занурення у воду, а IPX8 – від тривалого занурення.

Найчастіше для зовнішніх застосувань вибирають роз'єми з класом захисту не нижче IP67. Це означає, що роз'єм повністю захищений від пилу і може витримувати короткочасне занурення у воду на глибину до 1 метра протягом 30 хвилин. Для особливо суворих умов, наприклад, для систем, що працюють під водою, існують роз'єми з класом захисту IP68.

Одного разу ми монтували систему моніторингу рівня води в річці, і там критично важливо було забезпечити абсолютну герметичність всіх з'єднань. Ми використовували роз'єми з класом IP68 та додатково ізолювали їх у герметичних боксах. Система працює безвідмовно вже третій рік, незважаючи на регулярні паводки. Це доводить, що правильно підібраний клас захисту – запорука надійності.

Обираючи роз'єм, завжди співставляйте його клас захисту IP з реальними умовами експлуатації. Краще перестрахуватися, ніж потім пошкодувати.

Практичні поради з монтажу та експлуатації герметичних роз'ємів

Навіть найякісніший герметичний роз'єм може втратити свої властивості, якщо його неправильно встановити. Я бачив стільки випадків, коли дорогі роз'єми були змонтовані настільки недбало, що весь їхній герметичний потенціал просто зводився нанівець. Це наче купувати дорогий автомобіль, а потім заливати в нього дешеве паливо – працювати буде, але як?

Підготовка кабелю та інструменти для монтажу

Перш за все, важлива якісна підготовка кабелю. Коаксіальний кабель повинен бути правильно зачищений, без пошкоджень центральної жили та екрануючої оплетки. Використовуйте тільки спеціальні інструменти для обтиску – це не ті речі, на яких варто економити. Ручний обтиск плоскогубцями чи "на око" – це прямий шлях до проблем. Я завжди кажу своїм клієнтам: "Навіть маленький залом на центральній жилі може призвести до величезних втрат сигналу".

Правильне встановлення та додатковий захист

Ось кілька моїх особистих порад, які я накопичив за роки роботи:

1. Чистота – запорука успіху: Перед монтажем завжди переконайтеся, що роз'єм і кінець кабелю чисті та сухі. Навіть дрібні частинки пилу чи жиру можуть порушити герметичність.
2. Дотримуйтесь інструкцій виробника: Кожен роз'єм має свої особливості. Уважно читайте інструкції, особливо щодо моменту затягування. Перетягування може пошкодити ущільнювальні елементи, а недотягування – порушити герметичність.
3. Використовуйте діелектричні мастила: Для деяких типів роз'ємів, особливо тих, що мають гумові ущільнення, можна використовувати спеціальні діелектричні мастила. Вони покращують герметичність і полегшують монтаж, а також захищають гуму від старіння.
4. Термоусадка – ваш найкращий друг: Після встановлення роз'єму, особливо на вулиці, я завжди рекомендую використовувати термоусадочні трубки з клейовим шаром. Це створює додатковий бар'єр для вологи і механічно захищає з'єднання. Пам'ятаю, як ми допрацьовували систему спостереження в порту Одеси, де постійна солона волога була справжньою загрозою. Додаткова термоусадка значно продовжила життя обладнання.
5. Петля для стікання води: Якщо кабель іде вниз, зробіть невелику петлю перед роз'ємом. Це дозволить воді стікати, не потрапляючи безпосередньо на з'єднання. Дрібниця, але дуже ефективна.
6. Регулярний огляд: Навіть найякісніші роз'єми потребують періодичного огляду, особливо після сильних злив або морозів. Перевіряйте цілісність, відсутність тріщин та ознак корозії.

Навіть дрібні деталі мають значення. Інвестуйте час у правильний монтаж – це окупиться сторицею.

Часті питання про герметичні роз'єми

За роки роботи я часто чую одні й ті ж питання від клієнтів. Давайте розглянемо найпоширеніші з них.

Чи потрібно герметизувати внутрішні роз'єми?

Це дуже поширене питання. Якщо ми говоримо про звичайне офісне середовище, то, як правило, ні. Але якщо мова йде про приміщення з підвищеною вологістю (наприклад, підвали, виробничі цехи, де є конденсат), або про апаратуру, що може піддаватися випадковим розливам рідини, то використання герметичних роз'ємів або хоча б додатковий захист за допомогою термоусадки буде дуже доречним. Я стикався з випадками, коли в серверних кімнатах, де працювала система кондиціонування, через конденсат виникали проблеми зі з'єднаннями. В таких ситуаціях, навіть "внутрішнє" середовище може стати "зовнішнім" для незахищених роз'ємів.

Який термін служби герметичного роз'єму?

Термін служби герметичного роз'єму залежить від багатьох факторів: якості матеріалів, класу захисту, умов експлуатації та, звичайно ж, від правильності монтажу. Якісні роз'єми від перевірених виробників, таких як ті, що ми пропонуємо в "РОКС", розраховані на десятки років експлуатації. Однак, якщо роз'єм піддається постійним перепадам температур, впливу агресивних хімічних речовин або сильному механічному навантаженню, його термін служби може значно скоротитися.

Ми завжди рекомендуємо звертати увагу на гарантії виробника та репутацію постачальника. Наші роз'єми, наприклад, мають сертифікати відповідності та перевірені часом у найрізноманітніших умовах.

Висновок: інвестуйте в надійність – це окупиться

Отже, ми детально розглянули, чому герметичні коаксіальні роз'єми є не просто бажаними, а часто – критично важливими компонентами для надійного функціонування вашого обладнання, особливо у складних умовах. Волога, пил, перепади температур – це реальні загрози, які можуть вивести з ладу навіть найсучаснішу та найдорожчу апаратуру. Правильний вибір роз'єму з відповідним класом захисту IP, якісний монтаж із застосуванням спеціальних інструментів та, за необхідності, додатковий захист (термоусадка, герметичні бокси) – це не просто додаткові витрати, це інвестиція у стабільність, довговічність та безперебійну роботу вашої системи. Не ризикуйте своєю репутацією та грошима, обираючи дешеві аналоги. Досвід показує: економія на роз'ємах завжди призводить до значно більших витрат на ремонт та заміну обладнання.

Якщо у вас виникли питання щодо вибору, монтажу чи експлуатації коаксіальних роз'ємів, антен або кабельної продукції, не соромтеся звертатися до нас. Наші менеджери, маючи багаторічний досвід роботи в цій галузі, завжди готові надати кваліфіковану консультацію та допомогти підібрати оптимальне рішення для ваших потреб.

Звертайтеся до ПрАТ "РОКС" за телефоном: +380(99)330-77-90, або відвідайте наш інтернет-магазин за посиланням: www.roks.prom.ua/ua/.
