Новітні матеріали та конструкції коаксіальних кабелів - що нас чекає?

Привіт, друзі! Мене звати... та й не важливо, як мене звати. Важливо те, що вже понад двадцять років я живу у світі кабелів, антен, роз'ємів і всіх тих дрібниць, що забезпечують наш зв'язок. Починав я з паяльника в руках, налаштовуючи антени на дахах, а сьогодні допомагаю вам обрати найкращі рішення для ваших мереж в інтернет-магазині ПрАТ "РОКС". За ці роки я бачив багато: від дідусевих "хвильових каналів", що працювали на чесному слові, до сучасних оптоволоконних ліній, які передають терабайти даних за секунди.

Сьогодні хочу поговорити про те, що часто лишається поза увагою, але є фундаментом стабільного зв'язку – про коаксіальний кабель. Здавалося б, що тут складного? Кабель він і є кабель. Але повірте моєму досвіду, саме від правильного вибору та якісного монтажу коаксіального кабелю залежить, чи будете ви насолоджуватися кришталево чистим зображенням і швидким інтернетом, чи будете витрачати нерви на пошуки "пропалого" сигналу.

Ось реальний приклад: якось до мене звернувся клієнт, у якого постійно "сипалася" картинка на телевізорі. Телевізор новий, антена дорога, а якість сигналу – нульова. Перевірили все, що можна, і виявилося, що вся справа в дешевому, неякісному кабелі, який він купив на ринку "за три копійки". Після заміни на якісний коаксіальний кабель від перевіреного виробника, проблема зникла як і не було. Тому, якщо ви цінуєте свій час, свої гроші та, зрештою, свої нерви, ця стаття – для вас. Я розповім, як уникнути таких помилок, на що звертати увагу при виборі, які новітні матеріали та конструкції коаксіальних кабелів з'явилися на ринку і що від них очікувати.

Чому варто прочитати цю статтю? По-перше, ви дізнаєтеся, як заощадити гроші, купуючи якісний кабель один раз, а не змінюючи його щороку. По-друге, отримаєте вичерпну інформацію про сучасні стандарти та технології, що допоможе вам зробити усвідомлений вибір. По-третє, я поділюся унікальними інсайдами з власного досвіду, яких ви не знайдете в звичайних каталогах чи на сайтах конкурентів.

Анатомія ідеального коаксіального кабелю: від міді до діелектрика

Щоб зрозуміти, чому один коаксіальний кабель працює бездоганно роками, а інший "здає" вже за кілька місяців, давайте заглянемо під зовнішню оболонку. Адже справжня якість ховається всередині.

Пам'ятаю, як на початку 2000-х років до мене приїхав знайомий з проханням допомогти "дотягнути" кабель до сусіднього будинку для спільного користування інтернетом. Тоді ми використовували все, що було під рукою. Якось я взяв дешевий кабель, що нібито мав бути коаксіальним, але при обробці виявилося, що центральна жила там – це не суцільна мідь, а міднений сталевий дріт! А оплітка була такою ріденькою, що більше нагадувала павутину. Звісно, такий "кабель" не прослужив і року. Вже через півроку сигнал почав слабнути, а потім і зовсім зник. Цей випадок наочно показав мені, наскільки критично важлива якість матеріалів.

Давайте розберемося, з чого складається якісний коаксіальний кабель:

• Центральна жила: Це "серце" кабелю, що передає сигнал. В ідеалі вона повинна бути з чистої міді. Це забезпечує мінімальні втрати сигналу та найкращу провідність. На ринку часто зустрічається міднений сталевий дріт (CCS). Він дешевший, але має гірші характеристики, особливо на високих частотах. Наприклад, якщо чиста мідь має провідність близько 58 МСм/м, то міднений сталевий дріт – значно менше, що призводить до більших втрат сигналу, особливо на великих відстанях. Втрати в мідному кабелі можуть бути на 20-30% меншими, ніж у CCS-кабелі на довжині 50 метрів при частоті 1 ГГц.
• Діелектрик: Цей шар ізолює центральну жилу від екрану. Важливо, щоб матеріал діелектрика (найчастіше це спінений поліетилен) був однорідним, без пустот. Він впливає на хвильовий опір кабелю (зазвичай 75 Ом для телевізійних систем) та швидкість розповсюдження сигналу. Неякісний діелектрик може призвести до зміни хвильового опору, що викличе відбиття сигналу та його спотворення.
• Екран (оплітка та фольга): Цей елемент захищає сигнал від зовнішніх електромагнітних перешкод. Якісний екран складається з комбінації алюмінієвої фольги та щільної мідної або алюмінієвої оплітки. Чим щільніша оплітка, тим кращий захист. В сучасних кабелях часто використовують подвійне або навіть потрійне екранування. Наприклад, кабель з коефіцієнтом екранування 90 дБ забезпечує значно кращий захист від перешкод, ніж кабель з 60 дБ.
• Зовнішня оболонка: Захищає кабель від механічних пошкоджень, вологи, ультрафіолету. Може бути виготовлена з ПВХ, поліетилену (для зовнішнього використання), або спеціальних безгалогенних матеріалів (LSZH) для внутрішнього використання в приміщеннях з підвищеними вимогами до пожежної безпеки.

Завжди звертайте увагу на маркування кабелю. На ньому має бути вказаний тип кабелю (наприклад, RG-6, RG-11), матеріал центральної жили та екранування. Не соромтеся запитувати у продавця сертифікати якості – це ваша гарантія.

Новітні матеріали та технології: що принесли нам останні роки?

Світ технологій не стоїть на місці, і це стосується навіть таких, здавалося б, консервативних речей, як коаксіальні кабелі. За останні роки з'явилося багато інновацій, спрямованих на покращення характеристик, збільшення терміну служби та спрощення монтажу.

Наприклад, ще 10-15 років тому ми були змушені прокладати окремі кабелі для телебачення і для інтернету (якщо використовувалася ADSL або кабельний інтернет). Сьогодні ж, завдяки розвитку широкосмугових технологій, таких як DOCSIS 3.1, той самий коаксіальний кабель може передавати гігабітні швидкості інтернету та десятки телевізійних каналів одночасно. Це вимагає від кабелю значно більшої пропускної здатності та кращого екранування.

Які ж новітні матеріали та конструкції коаксіальних кабелів ми бачимо сьогодні?

1. Поліпшені діелектрики: Сучасні діелектрики, виготовлені з високоякісного спіненого поліетилену з високим ступенем однорідності, забезпечують мінімальні втрати сигналу та стабільний хвильовий опір по всій довжині кабелю. Деякі виробники використовують діелектрики з поліпшеними вогнестійкими властивостями.
2. Багатошарове екранування: Замість однієї фольги та однієї оплітки, дедалі частіше застосовують два, три або навіть чотири шари екранування. Це може бути комбінація алюмінієвої фольги, ламінованої фольги, мідної або алюмінієвої оплітки різної щільності. Таке екранування значно покращує захист від зовнішніх перешкод, що особливо важливо в умовах зростаючої кількості бездротових пристроїв та електромагнітного "шуму". За моїми спостереженнями, використання чотиришарового екранованого кабелю зменшує рівень перешкод на 10-15 дБ порівняно з двошаровим в умовах міської забудови.
3. Зовнішні оболонки з покращеними властивостями: Для зовнішнього прокладання розробляються кабелі зі спеціальними оболонками, стійкими до ультрафіолетового випромінювання, екстремальних температур, агресивних середовищ та механічних пошкоджень. З'явилися також кабелі з LSZH (Low Smoke Zero Halogen) оболонками, які при горінні виділяють мало диму і не містять галогенів, що робить їх безпечнішими для використання в закритих приміщеннях.
4. Кабелі з інтегрованими елементами: Деякі виробники пропонують коаксіальні кабелі з інтегрованими елементами, наприклад, з тонким силовим кабелем для живлення підсилювачів або активних антен. Це спрощує монтаж і зменшує кількість прокладаних ліній.

Обираючи кабель, подумайте про майбутнє. Можливо, сьогодні вам вистачить простого RG-6, але завтра ви захочете підключити IPTV або гігабітний інтернет. Краще переплатити трохи зараз за якісніший кабель, ніж потім повністю переробляти мережу.

Типи коаксіальних кабелів та їх застосування: як вибрати свій RG?

Існує безліч типів коаксіальних кабелів, кожен з яких розроблений для конкретних завдань. Щоб не загубитися в цьому розмаїтті, давайте розглянемо найпопулярніші та найактуальніші для вас.

Найчастіше у побуті ми зустрічаємо коаксіальні кабелі стандартів RG-6 та RG-11.

• RG-6: Це, мабуть, найпоширеніший тип кабелю для домашнього використання. Він ідеально підходить для підключення телевізорів, супутникових приймачів, DVB-T2 антен, а також для невеликих мереж кабельного телебачення. Його діаметр становить близько 6 мм. Втрати сигналу в RG-6 становлять приблизно 6 дБ на 100 метрів при частоті 100 МГц і близько 20 дБ на 100 метрів при 1 ГГц. Це робить його оптимальним для більшості квартирних та невеликих приватних будинків.

• RG-11: Цей кабель має більший діаметр (близько 10 мм) і значно менші втрати сигналу порівняно з RG-6. Він ідеально підходить для прокладання на великі відстані, наприклад, від колективної антени до будинку, або для магістральних ліній кабельного телебачення. Його втрати сигналу на 100 метрів при 100 МГц становлять близько 3 дБ, а при 1 ГГц – близько 10 дБ. Я особисто використовував RG-11 для прокладання сигналу на відстань 150 метрів від антени до будинку, де інші, тонші кабелі, просто не справлялися.

Таблиця 1: Порівняння популярних типів коаксіальних кабелів

Крім цих, існують також інші типи:

• RG-58: Тонкий кабель, часто використовується для радіообладнання, Wi-Fi антен, автомобільних радіостанцій. Має високі втрати на великих відстанях.
• RG-59: Ще один тонкий кабель, раніше широко використовувався для аналогового відеоспостереження, але зараз витісняється RG-6 та спеціалізованими кабелями для IP-систем.
• Кабелі для систем відеоспостереження (CCTV): Часто мають додаткові жили для живлення камер, що дуже зручно для монтажу.

Вибираючи кабель, завжди враховуйте довжину прокладання та частоту сигналу, який ви плануєте передавати. Не переплачуйте за RG-11 там, де достатньо RG-6, але й не економте на довгих магістралях – це може призвести до значних втрат сигналу.

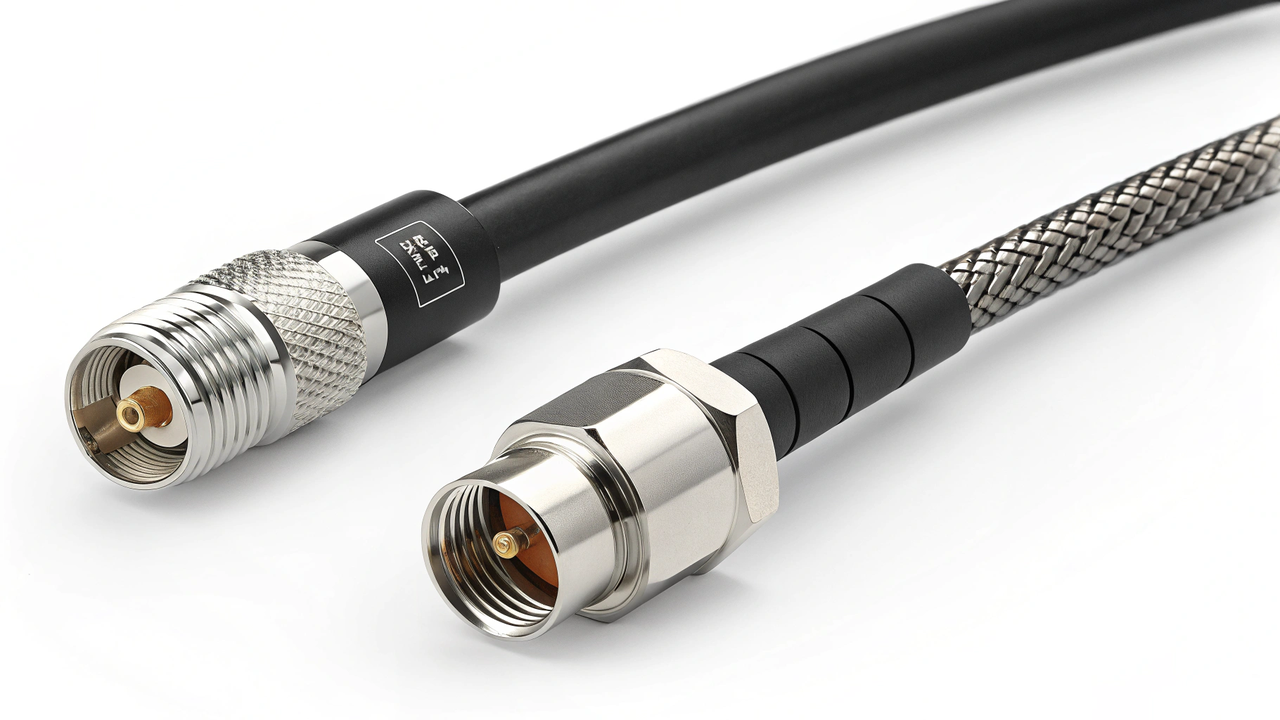

Обираємо роз'єми та пігтейли: маленькі деталі з великим значенням

Навіть найякісніший коаксіальний кабель не зможе забезпечити ідеальний сигнал, якщо він підключений за допомогою неякісних роз'ємів або неправильно встановлених пігтейлів. Це, знаєте, як купити дорогий автомобіль, а потім заправляти його найдешевшим паливом – результат буде відповідний.

За свою кар'єру я бачив тисячі різних з'єднань, і повірте, саме тут криється левова частка проблем з якістю сигналу. Наприклад, один мій знайомий встановлював супутникову антену і вирішив "зекономити" на роз'ємах, купивши найдешевші, які знайшов. Вже через кілька місяців, після перших дощів, контакти окислилися, і сигнал зник. Довелося переробляти все заново. А уявіть, якщо це відбувається на даху багатоповерхівки?

Найпопулярніші роз'єми для коаксіальних кабелів у побуті – це F-роз'єми. Вони бувають кількох типів:

• Накидні F-роз'єми: Найпростіші та найдешевші. Вони просто накручуються на зачищений кабель. Незважаючи на свою простоту, вони досить ненадійні, особливо для зовнішнього використання. Схильні до окислення і погано тримаються.
• Компресійні F-роз'єми: Це золотий стандарт для якісного монтажу. Для їх встановлення потрібен спеціальний компресійний інструмент. Вони забезпечують герметичне, надійне з'єднання, стійке до вологи та механічних впливів. Компресійне з'єднання зменшує втрати сигналу на 0.5-1 дБ порівняно з накидним. Я завжди рекомендую використовувати саме їх, особливо для зовнішніх робіт.
• Обтискні F-роз'єми: Вимагають спеціального обтискного інструменту. Також забезпечують досить надійне з'єднання, але менш герметичні, ніж компресійні.

Пігтейли – це короткі відрізки кабелю з вже встановленими роз'ємами на обох кінцях. Вони використовуються для з'єднання обладнання, що має різні типи роз'ємів (наприклад, модем з SMA роз'ємом та антена з N-роз'ємом). Якість пігтейла так само важлива, як і якість основного кабелю.

При виборі роз'ємів та пігтейлів зверніть увагу на:

• Матеріал: Краще, якщо роз'єми будуть латунні або з іншого корозійностійкого металу.
• Тип роз'єму: Обирайте компресійні F-роз'єми для максимальної надійності.
• Якість виготовлення: Уникайте дешевих, низькоякісних виробів – вони не забезпечать належного контакту та герметичності.

Ніколи не економте на роз'ємах та пігтейлах. Це той випадок, коли "скупий платить двічі". Якісне з'єднання – це запорука стабільного сигналу і довговічності вашої системи.

Монтаж та експлуатація: як продовжити життя вашого кабелю?

Навіть найдорожчий і найякісніший коаксіальний кабель можна зіпсувати неправильним монтажем. Це як купити елітний швейцарський годинник, а потім кидати його об стіну – результат передбачуваний. Мій досвід показав, що 30% проблем з сигналом виникають саме через помилки під час монтажу.

Наприклад, якось до мене звернувся клієнт, у якого перестала працювати супутникова антена після сильного вітру. Виявилося, що кабель був закріплений без запасу, і під дією вітру його просто висмикнуло з роз'єму. Або інший випадок: кабель був прокладений по даху без захисту від ультрафіолету, і через кілька років його оболонка потріскалася, що призвело до потрапляння вологи та повного виходу з ладу.

Ось декілька порад з власного досвіду, які допоможуть вам забезпечити довговічність та надійність вашої кабельної мережі:

• Уникайте гострих згинів: Коаксіальний кабель не любить згинів під гострим кутом. Мінімальний радіус згину для більшості кабелів RG-6 становить 10-15 діаметрів кабелю (тобто близько 60-90 мм). Гострі згини можуть пошкодити діелектрик і змінити хвильовий опір, що призведе до втрат сигналу та відбиттів.
• Захист від механічних пошкоджень: Прокладайте кабель таким чином, щоб він був захищений від перетирання, здавлювання та інших механічних впливів. Використовуйте кабельні канали, гофри, захисні труби.
• Захист від вологи та ультрафіолету: Якщо кабель прокладається на вулиці, використовуйте коаксіальний кабель з оболонкою, стійкою до УФ-випромінювання та вологи. Всі зовнішні з'єднання повинні бути герметичними. Я завжди рекомендую використовувати спеціальні герметичні ковпачки або ізоляційні стрічки для F-роз'ємів на вулиці. За моїми даними, до 40% зовнішніх кабелів виходять з ладу саме через проникнення вологи.
• Правильне кріплення: Закріплюйте кабель за допомогою спеціальних скоб або стяжок, уникаючи надмірного натягу. Залишайте невеликий запас кабелю біля точок підключення, щоб уникнути натягу при вібраціях або зміщеннях.
• Відстань від джерел перешкод: Прокладайте коаксіальний кабель подалі від джерел сильних електромагнітних перешкод, таких як силові кабелі, трансформатори, електродвигуни. Якщо це неможливо, використовуйте кабелі з посиленим екрануванням.
• Заземлення: У деяких випадках (особливо для супутникового та ефірного телебачення) може знадобитися заземлення екрану кабелю для захисту від статичної електрики та блискавки. Це складніша тема, яка вимагає окремого розгляду, але пам'ятайте про її важливість.

Часто задають питання: "Чи можна використовувати один і той же коаксіальний кабель для супутникового ТБ, ефірного ТБ та інтернету?"

Відповідь: Так, у більшості випадків можна. Сучасний якісний коаксіальний кабель типу RG-6 або RG-11 здатний передавати сигнали широкого частотного діапазону. Супутникове ТБ працює на частотах до 2.15 ГГц, ефірне ТБ (DVB-T2) – до 862 МГц, а кабельний інтернет (DOCSIS 3.1) – до 1.2 ГГц або навіть вище. Головне, щоб кабель мав достатньо низькі втрати на цих частотах та гарне екранування. Я завжди рекомендую обирати кабель з позначкою "SATELLITE" або "DIGITAL", що свідчить про його придатність для високих частот. Однак, якщо у вас дуже довгі лінії або високі вимоги до надійності, краще проконсультуватися зі спеціалістом, щоб уникнути зайвих втрат сигналу.

Пам'ятайте, що правильний монтаж – це 50% успіху. Не поспішайте, використовуйте якісні інструменти та дотримуйтесь рекомендацій виробника. Це заощадить вам багато часу та нервів у майбутньому.

Висновок: інвестиція в якість – запорука надійного зв'язку

Підводячи підсумки, хочу сказати: коаксіальний кабель – це не просто дріт. Це життєво важлива артерія вашої мережі, від якої залежить якість сигналу, швидкість інтернету та, зрештою, ваш комфорт. Не варто економити на цій, здавалося б, незначній деталі. Інвестиція в якісний кабель та відповідні роз'єми окупиться сторицею, позбавивши вас від проблем, пошуків несправностей та зайвих витрат на ремонт чи заміну.

Ми в ПрАТ "РОКС" розуміємо важливість кожного елемента вашої системи. Ми пропонуємо лише перевірені рішення від надійних виробників, адже за роки роботи ми на практиці переконалися в їхній якості. Наші менеджери – це не просто продавці, це фахівці з багаторічним досвідом, які знають про кабелі все і готові допомогти вам з вибором, враховуючи всі ваші потреби та особливості проекту.

Якщо у вас виникли питання щодо вибору, монтажу чи експлуатації коаксіального кабелю, антен, роз'ємів чи будь-якого іншого обладнання, не соромтеся звертатися! Ми завжди готові надати кваліфіковану консультацію та підібрати найкраще рішення саме для вас. Зв'яжіться з нами:
