Коаксіальні кабелі в медичному обладнанні - точність та надійність на першому місці

Привіт, шановні колеги та всі, хто цінує точність і надійність у своїй роботі! Я, як спеціаліст з багаторічним досвідом у сфері виготовлення, налаштування та діагностики кабельної продукції, а нині менеджер з продажів у ПрАТ "РОКС", хочу сьогодні поговорити про надзвичайно важливу тему – коаксіальні кабелі в медичному обладнанні. Можливо, ви вже стикалися з ситуацією, коли надійність сигналу була критично важливою, а найменші перешкоди могли призвести до серйозних наслідків. Саме тому ця стаття є не просто черговим текстом, а справжнім практичним посібником, що базується на моєму багаторічному досвіді та знаннях.

Чому варто приділити увагу цій темі? Уявіть собі: ви працюєте з діагностичним обладнанням, наприклад, УЗД-апаратом, і раптом зображення починає "плисти", або ж кардіограф видає незрозумілі шуми. Причина часто криється в якості кабельного з'єднання. Кожен мілівольт сигналу, кожна фемтосекунда затримки може мати вирішальне значення для точної діагностики та успішного лікування. У медичній галузі, де ціна помилки вимірюється не тільки фінансовими втратами, а й людським здоров'ям, бездоганна робота обладнання є абсолютною необхідністю. Ця стаття допоможе вам зрозуміти, чому коаксіальні кабелі відіграють таку ключову роль, як правильно їх обирати, експлуатувати та що робити, щоб уникнути поширених проблем. Я поділюся з вами власними спостереженнями та даними, які ми накопичили за роки роботи, що дозволить вам не тільки зберегти гроші, але й, що набагато важливіше, забезпечити безперебійну роботу ваших приладів.

Виклики сучасної медицини та роль коаксіальних кабелів

Сучасна медицина постійно розвивається, і разом з нею зростають вимоги до обладнання. Від високочутливих датчиків до складних діагностичних систем – кожен елемент має працювати як годинник. Згадайте, як ще 15-20 років тому ми могли собі уявити такі деталізовані зображення на УЗД чи МРТ, які доступні зараз? Цей прогрес став можливим не лише завдяки вдосконаленню мікросхем, а й завдяки еволюції компонентів, що передають сигнал, серед яких коаксіальні кабелі займають одне з провідних місць.

Я пам'ятаю випадок з моєї практики, коли в одному з діагностичних центрів виникли проблеми з якістю зображення на УЗД-апараті. До нас звернулися, думаючи, що справа в самому апараті. Після ретельної діагностики виявилося, що проблема була у застарілому та пошкодженому коаксіальному кабелі, який з’єднував датчик з основним блоком. Заміна кабелю на новий, якісний, з відповідними характеристиками, миттєво вирішила проблему. Зображення стало чітким, а діагностика – точною. Цей приклад яскраво демонструє, наскільки важливою є якість передачі сигналу для функціонування медичної апаратури.

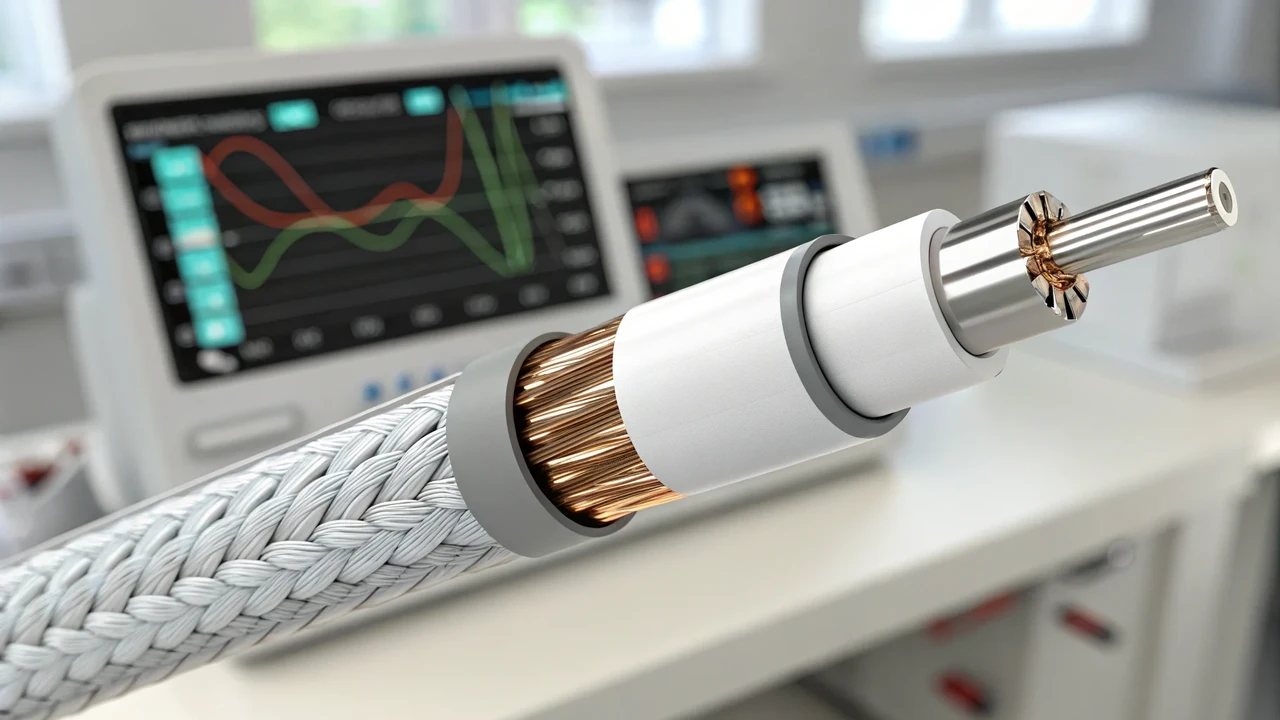

Коаксіальний кабель – це не просто дріт. Це складний інженерний виріб, який складається з центрального провідника, діелектрика, екрану та зовнішньої оболонки. Кожен з цих елементів впливає на якість передачі сигналу. У медичних системах, де працюють з низьковольтними сигналами або високими частотами, навіть мінімальні втрати або перешкоди можуть призвести до спотворення даних. Це особливо критично для обладнання, що використовується в реанімації, хірургії або для моніторингу життєво важливих показників, де кожна секунда має значення.

Ось, наприклад, порівняльна таблиця, яка показує, як різні параметри кабелю можуть впливати на якість передачі сигналу:

Як бачимо, кожен параметр має своє значення. Неправильний вибір або пошкодження кабелю може призвести до:

• Спотворення сигналу: Отримані дані будуть неточними.

• Шумів та перешкод: На моніторах з'являться артефакти, що ускладнить інтерпретацію.

• Втрати сигналу: Обладнання просто не отримає необхідних даних.

• Збоїв у роботі обладнання: У найгіршому випадку, прилад може вийти з ладу.

Всі ці фактори безпосередньо впливають на точність діагностики та безпеку пацієнтів. Саме тому коаксіальні кабелі для медичного обладнання – це не просто витратний матеріал, а ключовий компонент, до вибору якого слід ставитися з максимальною відповідальністю.

Не забувайте, що інвестиції у якісні кабелі – це інвестиції у надійність та безпеку вашого медичного обладнання.

Вибір коаксіального кабелю: на що звернути увагу?

Вибір правильного коаксіального кабелю для медичного обладнання – це мистецтво, що поєднує знання фізики, розуміння вимог конкретного пристрою та практичний досвід. За роки моєї роботи я бачив чимало помилок, зроблених на цьому етапі. Найчастіше це було пов'язано з бажанням зекономити або з недостатнім розумінням технічних характеристик. Але в медицині економія на якості кабелю може обійтися надто дорого.

При виборі коаксіального кабелю для медичного обладнання слід звернути увагу на кілька ключових параметрів:

Опір (імпеданс)

Це один з найважливіших параметрів. Більшість медичного обладнання, особливо для передачі відео та високочастотних сигналів, використовує кабелі з опором 75 Ом. Це стандарт для таких систем, і використання кабелю з іншим опором (наприклад, 50 Ом, який часто використовується в радіозв'язку) призведе до відбиття сигналу та значних втрат. Завжди перевіряйте специфікацію обладнання.

• Порада: Завжди звіряйте імпеданс кабелю з імпедансом вхідних/вихідних портів вашого медичного обладнання. Це запорука мінімальних втрат сигналу.

Тип провідника та його матеріал

Центральний провідник може бути одножильним або багатожильним. Для медичного обладнання, де кабель може піддаватися частому згинанню (наприклад, для УЗД-датчиків), краще використовувати багатожильний провідник. Він більш гнучкий і стійкий до механічних пошкоджень. Матеріал провідника теж має значення. Мідь високої чистоти – це золотий стандарт. Деякі виробники використовують омеднені алюмінієві провідники (CCA), які дешевші, але мають гірші характеристики по затуханню і не рекомендуються для критично важливих медичних систем.

Діелектрик

Діелектрик – це ізоляційний матеріал між центральним провідником та екраном. Його якість та однорідність впливають на швидкість розповсюдження сигналу та затухання. Популярними матеріалами є спінений поліетилен або фторопласт (PTFE). Фторопласт є дорожчим, але забезпечує кращі характеристики, особливо при високих частотах та температурі.

Екранування

Ефективне екранування – це критично важливо в медичному середовищі, де є багато джерел електромагнітних перешкод (ЕМП): від іншого медичного обладнання до мобільних телефонів. Хороший коаксіальний кабель повинен мати багатошарове екранування: фольга (для захисту від високочастотних перешкод) та обплетення (для захисту від низькочастотних перешкод). Чим щільніше обплетення (вимірюється у відсотках), тим краще. Я бачив, як неякісне екранування призводило до "фантомних" показань на моніторах, що могло ввести в оману медичний персонал.

• Обирайте кабелі з подвійним або потрійним екрануванням для максимального захисту від ЕМП, особливо в умовах високої електромагнітної напруженості.

Зовнішня оболонка

Зовнішня оболонка захищає кабель від механічних пошкоджень, вологи, хімічних речовин та ультрафіолету. Для медичного обладнання важливо, щоб оболонка була виготовлена з гіпоалергенних матеріалів, була стійкою до дезінфікуючих засобів та мала необхідну пожежну безпеку (наприклад, безгалогенні матеріали з низьким димовиділенням – LSZH).

Сертифікація та стандарти

Завжди перевіряйте наявність відповідних сертифікатів якості та відповідність міжнародним стандартам (наприклад, ISO, UL, CE). Це є гарантією того, що кабель відповідає заявленим характеристикам і пройшов необхідні випробування.

• Перед покупкою завжди вивчайте технічні характеристики кабелю та порівнюйте їх з вимогами вашого обладнання. Не соромтеся звертатися до фахівців за консультацією.

Монтаж та експлуатація - запорука довговічності

Купити якісний коаксіальний кабель – це лише половина справи. Навіть найкращий кабель може вийти з ладу або працювати некоректно, якщо його неправильно змонтувати або експлуатувати. За роки моєї роботи, я не раз стикався з наслідками недбалого ставлення до цих аспектів. Типові помилки, такі як надмірне згинання, неправильне підключення роз'ємів, або ігнорування температурного режиму, можуть значно скоротити термін служби кабелю та призвести до збоїв у роботі обладнання.

Правильний монтаж роз'ємів

Одним з найпоширеніших джерел проблем є неправильний монтаж роз'ємів. Згадую випадок, коли до нас звернулися з проблемою переривчастого сигналу на ендоскопічному обладнанні. Виявилося, що під час самостійного заміни кабелю, механік недбало обтиснув роз'єм, що призвело до поганого контакту та періодичного зникнення зображення.

Для забезпечення надійного контакту та мінімізації втрат, роз'єми повинні бути правильно підібрані за типом (BNC, F, N-type тощо), імпедансом (відповідно до кабелю та обладнання) та професійно встановлені. Використовуйте спеціалізований інструмент (обжимні кліщі, стрипери) та дотримуйтесь інструкцій виробника. Неякісне обтискання або пайка призведе до:

• Збільшення опору: Сигнал буде ослаблений.

• Відбиття сигналу: Може призвести до спотворень.

• Попадання вологи та пилу: Спричинить корозію та подальші пошкодження.

• Пам'ятайте, що якісний монтаж роз'ємів – це фундамент стабільної роботи кабельної лінії. Не економте на інструменті та кваліфікації спеціалістів.

Захист від механічних пошкоджень

Коаксіальні кабелі, особливо ті, що використовуються в рухомих частинах медичного обладнання (наприклад, датчики УЗД, ендоскопи), піддаються значним механічним навантаженням.

• Уникайте надмірного згинання: Кожен кабель має мінімальний радіус вигину, який не можна перевищувати. Надмірне згинання може призвести до пошкодження діелектрика та провідника, що спричинить зміну імпедансу та втрати сигналу.

• Захист від перетискання та тертя: Не дозволяйте кабелям перетискатися меблями, колесами обладнання або тертися об гострі предмети. Використовуйте кабельні канали, захисні рукави та кріплення.

• Правильне укладання: Уникайте заплутування кабелів. Це не тільки запобігає пошкодженню, але й полегшує діагностику та обслуговування.

Температурний режим та вологість

Медичні заклади мають певні вимоги до температурного режиму та вологості. Коаксіальні кабелі розраховані на роботу в певному діапазоні температур. Експлуатація за межами цього діапазону може призвести до зміни електричних характеристик матеріалів, прискорення старіння оболонки та навіть виходу кабелю з ладу. Висока вологість також може спричинити корозію контактів та пошкодження кабелю.

• Забезпечте належне зберігання та експлуатацію кабелів відповідно до рекомендованих виробником температурних та вологісних умов. Це значно продовжить їх термін служби.

Регулярний огляд та обслуговування

Навіть найякісніший кабель потребує періодичного огляду. Я рекомендую проводити візуальний огляд кабелів при кожній чистці або технічному обслуговуванні обладнання. Звертайте увагу на:

• Пошкодження оболонки: Тріщини, порізи, потертості.

• Деформації: Заломи, скручування.

• Надійність з'єднань: Чи міцно тримаються роз'єми, чи немає люфту.

Якщо ви помітили будь-які ознаки пошкодження, краще замінити кабель, ніж чекати, поки він призведе до серйозних проблем. Як то кажуть, "краще попередити, ніж лікувати".

• Впровадьте регулярний графік огляду кабельної інфраструктури вашого медичного обладнання. Своєчасне виявлення та усунення дрібних несправностей може врятувати від великих проблем та дорогого ремонту.

Діагностика проблем та їх усунення

Навіть при найретельнішому догляді, проблеми з коаксіальними кабелями можуть виникати. Важливо вміти швидко і точно діагностувати причину несправності, щоб мінімізувати простої обладнання та забезпечити безперервність медичних процесів. Мій досвід показує, що близько 30% усіх несправностей, пов'язаних з передачею сигналу в медичному обладнанні, спричинені саме проблемами з кабелями або роз'ємами.

Поширені симптоми несправностей

Як зрозуміти, що проблема саме в кабелі? Ось деякі типові симптоми, які можуть вказувати на несправність коаксіального кабелю:

• Спотворення зображення: "Сніг", смуги, розмитість, зникнення кольорів на моніторах УЗД, ендоскопів, рентген-апаратів. Це може бути ознакою високого затухання або відбиття сигналу.

• Переривчастий сигнал: Періодичне зникнення або поява сигналу, "блимання" зображення. Часто вказує на поганий контакт у роз'ємі або пошкодження центрального провідника.

• Шуми на осцилограмах або кардіограмах: Незрозумілі піки або фонові шуми, що не відповідають фізіологічним показникам. Може бути результатом неефективного екранування або зовнішніх електромагнітних перешкод.

• Низька швидкість передачі даних: Якщо медичне обладнання, що використовує коаксіальний кабель для передачі даних, працює повільно або з затримками, це може свідчити про значні втрати сигналу.

• Відсутність сигналу: Повна відсутність зображення або показань. Це найгірший сценарій, що вказує на повний обрив кабелю або роз'єму.

Інструменти для діагностики

Для точної діагностики проблем з коаксіальними кабелями використовуються спеціалізовані інструменти:

• Кабельний тестер/мережевий тестер: Прості тестери можуть перевірити наявність обриву або короткого замикання в кабелі. Вони корисні для швидкої перевірки цілісності.

• Рефлектометр (TDR - Time Domain Reflectometer): Цей прилад дозволяє точно визначити місце та характер пошкодження кабелю (обрив, коротке замикання, зміна імпедансу). Він посилає імпульс по кабелю і аналізує відбитий сигнал. Це дозволяє локалізувати проблему з точністю до сантиметрів. Я сам не раз використовував TDR для швидкого виявлення прихованих пошкоджень у довгих кабелях.

• Векторний аналізатор ланцюгів (VNA - Vector Network Analyzer): Більш складний і дорогий прилад, який дозволяє виміряти повні електричні характеристики кабелю, включаючи затухання, відбиття, фазові характеристики на різних частотах. Використовується для глибокої діагностики та контролю якості.

Як усунути проблему?

Залежно від виявленої проблеми, можливі такі варіанти усунення:

1. Заміна роз'єму: Якщо проблема у поганому контакті або пошкодженні роз'єму, і сам кабель цілий, можна спробувати замінити лише роз'єм, використовуючи професійний інструмент. Це найдешевший варіант.

2. Ремонт кабелю: Якщо пошкодження незначне і локалізоване (наприклад, невеликий надріз оболонки без пошкодження екрану), можна спробувати відновити пошкоджену ділянку, але це вимагає високої кваліфікації та обережності, щоб не вплинути на електричні характеристики. Для критично важливих медичних систем я б не рекомендував ремонт, а лише повну заміну.

3. Повна заміна кабелю: У більшості випадків, особливо при серйозних пошкодженнях, проблемах з екрануванням або внутрішніми дефектами, найкращим та найнадійнішим рішенням є повна заміна кабелю. Це гарантує відновлення оригінальних характеристик та стабільну роботу обладнання.

• Не економте на діагностиці та заміні кабелів. Швидке та правильне усунення проблеми дозволить уникнути дорогого ремонту самого медичного обладнання та, що найважливіше, забезпечить безперебійність та точність медичних процедур.

Часто задавані питання про коаксіальні кабелі в медицині

Під час моєї роботи в інтернет-магазині ПрАТ "РОКС", я часто спілкуюся з клієнтами – медичними працівниками, інженерами, технічними спеціалістами – і чую багато запитань щодо коаксіальних кабелів та їх застосування в медичному обладнанні. Я зібрав найпоширеніші з них і хочу поділитися розгорнутими відповідями, щоб ви мали повне уявлення про цю важливу тему.

Питання: Чому не можна використовувати звичайний телевізійний коаксіальний кабель для медичного обладнання? Адже він теж 75 Ом!

Відповідь: Це дуже поширене питання, і відповідь на нього однозначна – ні, не можна! Хоча деякі телевізійні кабелі також мають імпеданс 75 Ом, вони значно відрізняються від кабелів для медичного обладнання за кількома ключовими параметрами:

1. Якість матеріалів: У телевізійних кабелях часто використовуються дешевші матеріали (наприклад, омеднений алюміній замість чистої міді для провідника, або нижча якість діелектрика). Це призводить до вищих втрат сигналу (затухання) та гірших характеристик на високих частотах. Медичне обладнання працює з набагато чутливішими сигналами, де навіть невеликі втрати є критичними.

2. Ефективність екранування: Телевізійні кабелі зазвичай мають значно гірше екранування. Для них достатньо захисту від побутових ЕМП. У медичному середовищі, де є потужні джерела перешкод (електрохірургічні апарати, МРТ-сканери, монітори), слабке екранування призведе до значних шумів та спотворень на моніторах. Я особисто бачив, як на кардіограмі з'являлися сторонні шуми, коли біля обладнання вмикали навіть потужний мобільний телефон. Якісні медичні кабелі мають подвійне або потрійне екранування.

3. Фізична міцність та гнучкість: Медичні кабелі, особливо для датчиків, постійно згинаються, розтягуються. Вони повинні витримувати багаторазові цикли навантаження. Телевізійні кабелі для цього не призначені. Їх оболонка та внутрішня структура не розраховані на такі навантаження і швидко зруйнуються.

4. Безпека та гігієна: Оболонка медичних кабелів виготовляється з матеріалів, стійких до дезінфікуючих засобів, які не виділяють шкідливих речовин та відповідають стандартам пожежної безпеки (LSZH – Low Smoke Zero Halogen). Звичайні кабелі таких вимог не дотримуються.

5. Надійність з'єднань: Роз'єми для медичного обладнання часто мають спеціалізовану конструкцію для швидкого та надійного підключення/відключення, витримують багаторазові цикли. Звичайні роз'єми не забезпечують такої надійності та довговічності.

Використання невідповідного кабелю – це ризик для точності діагностики, безпеки пацієнта та терміну служби дорогого медичного обладнання.

Питання: Як часто потрібно міняти коаксіальні кабелі в медичному обладнанні?

Відповідь: Немає єдиного жорсткого правила щодо терміну служби, оскільки це залежить від кількох факторів:

• Інтенсивність використання: Кабелі, що постійно згинаються (наприклад, для УЗД-датчиків або ендоскопів), зношуються значно швидше, ніж ті, що стаціонарно підключені.

• Умови експлуатації: Вплив високих температур, хімічних речовин (дезінфікуючі розчини), механічні пошкодження прискорюють зношування.

• Якість кабелю: Кабелі від перевірених виробників з високоякісних матеріалів прослужать довше.

За моїми спостереженнями, коаксіальні кабелі, що активно використовуються в діагностичних зондах, можуть потребувати заміни кожні 2-5 років, а то й частіше, якщо помітні ознаки зносу. Кабелі, що використовуються для стаціонарного підключення моніторів або іншого обладнання, можуть служити 10-15 років або й довше, за умови правильного догляду та відсутності зовнішніх пошкоджень.

Я рекомендую регулярний візуальний огляд (принаймні раз на 6-12 місяців) та, за потреби, діагностику за допомогою спеціалізованого обладнання (TDR). Якщо ви помічаєте будь-які тріщини на оболонці, заломи, погіршення якості зображення або сигналу – це сигнал до негайної заміни. Краще замінити кабель заздалегідь, ніж зіткнутися з критичним збоєм під час важливої процедури.

Питання: Чи можна ремонтувати пошкоджений коаксіальний кабель?

Відповідь: Теоретично, коаксіальний кабель можна ремонтувати, але для медичного обладнання я категорично не рекомендую цього робити, за винятком дуже специфічних і некритичних випадків (наприклад, зовнішній надріз оболонки кабелю живлення, а не сигнального).

Причини такої позиції:

• Зміна електричних характеристик: Будь-який ремонт, будь то спайка або використання конекторів-з'єднувачів, вносить зміну в імпеданс кабелю, що призводить до відбиття сигналу та втрат. У медичній сфері, де потрібна максимальна точність, це неприпустимо. Навіть найменша зміна імпедансу може спотворити чутливі біологічні сигнали.

• Надійність: Відремонтований кабель ніколи не буде таким надійним, як цілий. З'єднання можуть роз'єднуватися, контакти окислюватися, а захист від ЕМП буде порушений.

• Гігієна та безпека: Місця ремонту стають вразливими для проникнення вологи, пилу та бактерій, що унебезпечує дотримання стерильності в медичному середовищі. Також порушується пожежна безпека оболонки.

Винятки можуть стосуватися хіба що кабелів для некритичних сигналів, де точність не є настільки важливою, або тимчасового рішення у надзвичайній ситуації до моменту повної заміни. Але для більшості медичних приладів – повна заміна є єдиним правильним рішенням. Ціна нового кабелю незрівнянно мала в порівнянні з ризиками, які несе несправний або відремонтований кабель.

• Використовуйте тільки сертифіковані та нові коаксіальні кабелі для медичного обладнання. Це інвестиція у точність, безпеку та безперебійність вашої роботи.

Надійність – ключ до успіху в медицині

Ми розглянули, чому коаксіальні кабелі є не просто дротами, а критично важливими елементами медичного обладнання, що безпосередньо впливають на точність діагностики та безпеку пацієнтів. Від правильного вибору та якісного монтажу до регулярного обслуговування та своєчасної заміни – кожен етап є життєво важливим.

Мій багаторічний досвід у сфері кабельної продукції, а також щоденне спілкування з вами, шановні клієнти ПрАТ "РОКС", підтверджують, що ігнорування якості кабельної інфраструктури в медицині – це шлях до непередбачуваних витрат та, що гірше, компромісу в питаннях здоров'я. Пам'ятайте, що інвестиції у якісні коаксіальні кабелі та їх правильну експлуатацію – це інвестиції у надійність, стабільність та безперебійність роботи вашого медичного обладнання. Не дозволяйте дрібницям ставати на заваді успішній роботі.

Якщо у вас виникають будь-які сумніви щодо вибору, монтажу чи діагностики коаксіальних кабелів для вашого медичного обладнання, не соромтеся звертатися до нас, до менеджерів компанії ПрАТ "РОКС". Ми завжди готові надати вам кваліфіковану допомогу та консультацію.

Звертайтеся за номером телефону: +380(99)330-77-90 або відвідайте наш сайт: www.roks.net.ua/ua/.
